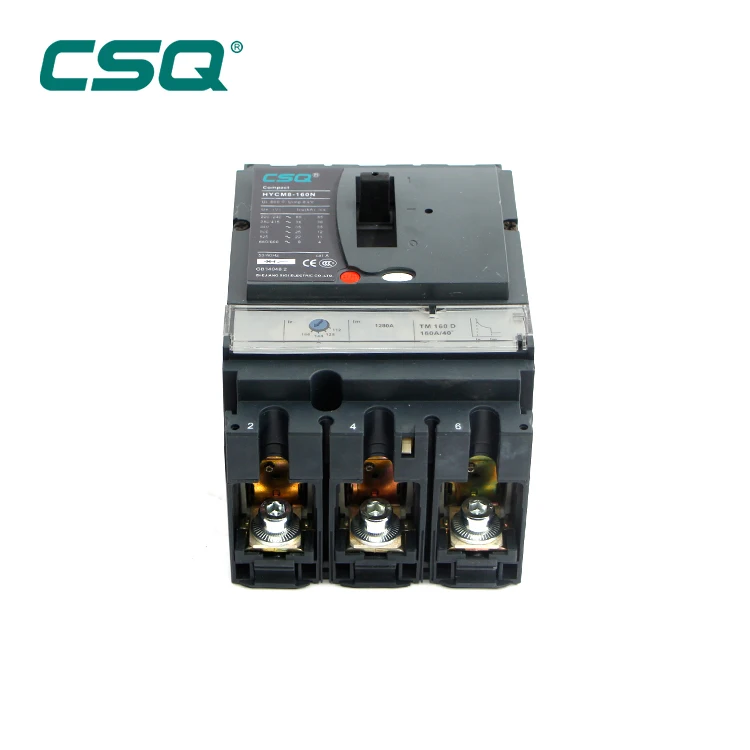

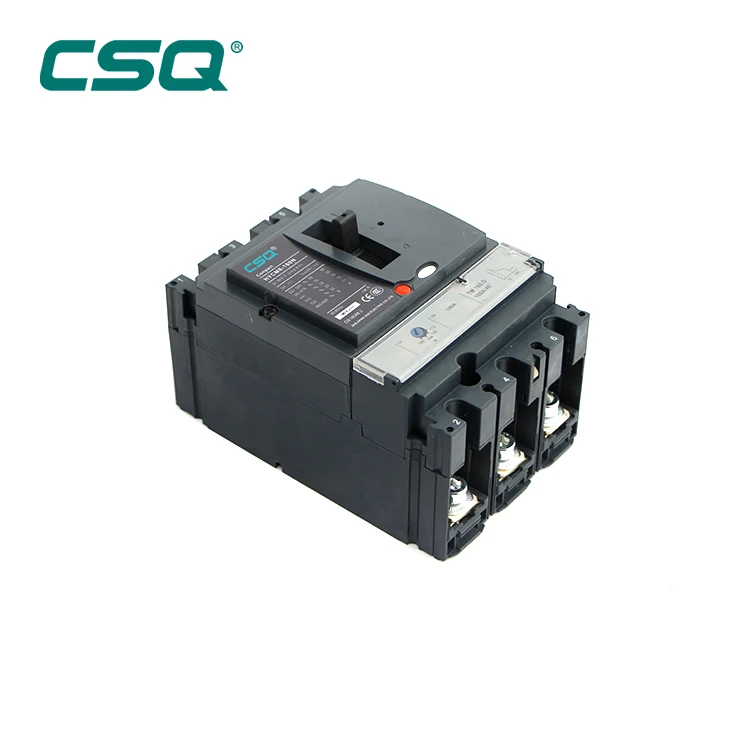

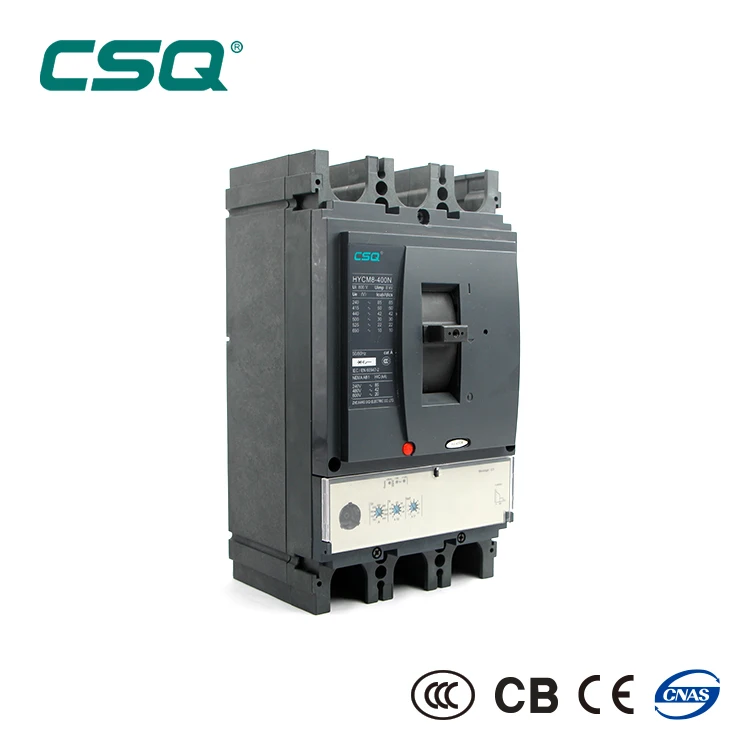

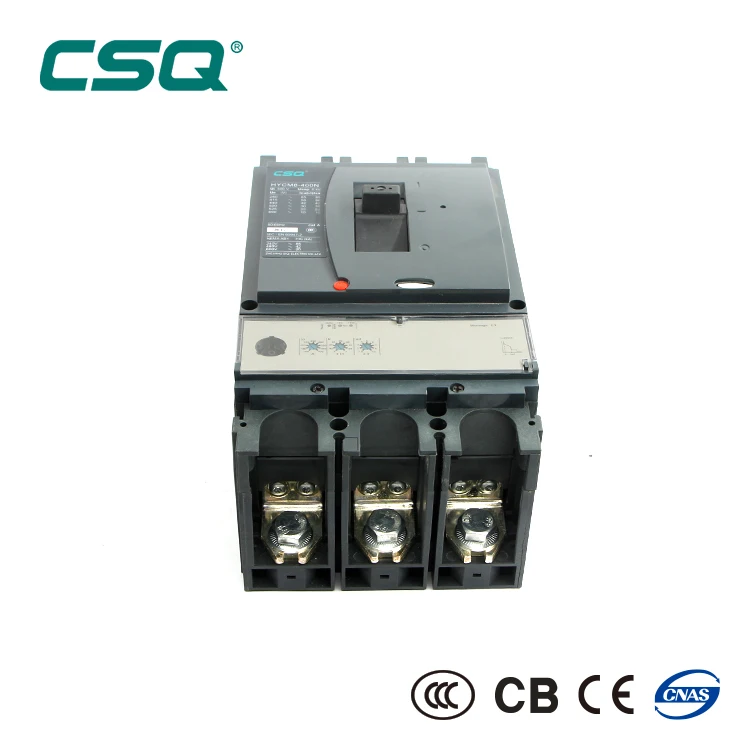

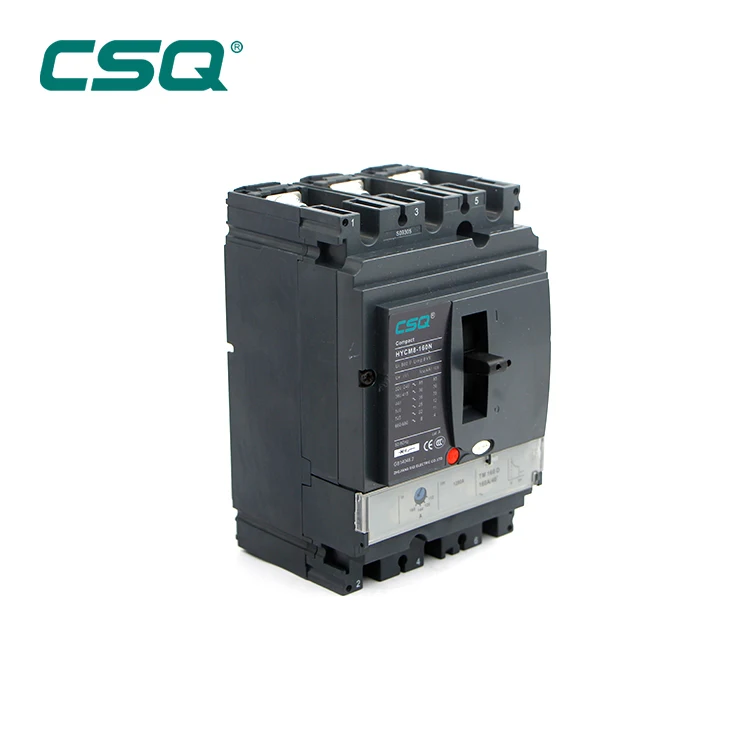

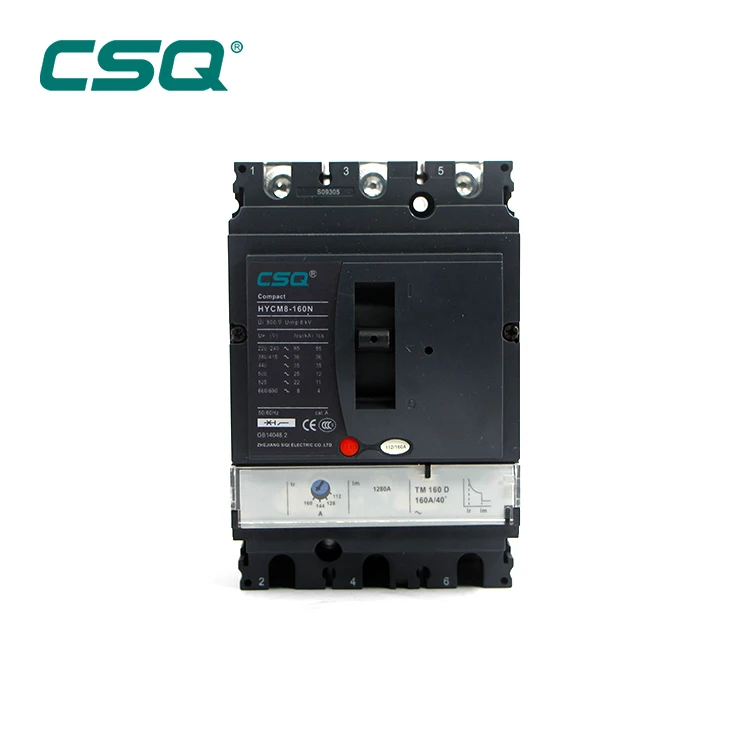

630A автоматический выключатель в литом корпусе из Китая в формованном корпусе
Описание продукта:
1. Применение
HYCM8 серии автоматический выключатель в формованном корпусе является одним из выключателей, который является SIQI принимает Международный Усовершенствованный дизайн, технология изготовления разработать его. Номинальная изолируя напряжение 750V, подходит для переменного тока 50 Гц (60 Гц) номинальное рабочее напряжение 690V или ниже номинальный рабочий ток составляет 12.5A для 1250A цепи и использовать в распределения электроэнергии. Nonfrequent и разрыв в нормальных условиях эксплуатации и защиты в тех случаях, когда цепь и установка перегрузки, защита от короткого замыкания и пониженного напряжения. Номинальная защитное покрытие, зубчатой рейкой и выключателя, который в настоящее время находится под 400A, возьмите защиты эффект при mousecage мотор nonfrequent старт, breaking выходной и защита от перегрузки, защита от короткого замыкания и пониженного напряжения.
2. Инновационная структура:
Более компактно и эстетически
Интерграционная можно установить более легким
Легче, чтобы увеличить или уменьшить функции
3 . Описание модели:
Примечание:Без кода для распределения breakes; M представляют защиты электродвигателя размыкатели цепи. Без кода для dircet ручкой работы; Представлены электрические операции, а также представлен ratray с ножным управлением-ручками.
Номинальная отключающая способность класс в формованном корпусе: D-экономичный тип; N-стандартный тип; H-высокая отключающая способность.
4 . Классификация в формованном корпусе:
УстановкаТип MCCB: MCCB подходят дляГоризонтальной или вертикальной установки.
В зависимости от использования MCCB:Распределения защита от короткого замыкания, защиты электродвигателя типа;
Согласно способ подключения:Подключение передней панели, Реальная панель подключения, разъемное соединение;
Согласно способ работы:ДляПрямая ручка операцииДляВнешний поворотная рукоятка операционной,ДляЭлектродвигателя;
В зависимости от перегрузки Тип крепления:Магнитная сетка релиз (только в том случае, мгновенная), modynamic магнитного типа (двойная), электронный релиз;
В зависимости от Кол-во полюсов:2 полюс, 3 полюс, 4-полюсный.
В meutral полюсом (Северный полюс) 4-полюсный MCCB на протяжении вот уже типа:
Тип:Нет перегрузки выхода на N полюсов, которая прилагает во время; не закрывания и открывания с другими трех полюсный.
Тип B:Нет перегрузки выхода на N полюсов, которые закрывания и открывания с другими трех полюсный.
Тип C:С защитой от перегрузки выхода на N полюсов, которые закрывания и открывания с другими трех полюсный.
Тип D:С защитой от перегрузки выхода на N полюсов, которая прилагает все время; не закрывания и открывания с другими трех полюсный.
Тип L:Высокий отключающая способность.
5. Основные характеристики и основные параметры:
Тип
Номинальный ток (A)
Полюса
Номинальная изолируя напряжение (V)
Номинальная изолируя напряжение (V)
Дуги на расстоянии от источника (мм)
Максимальная защита от короткого замыкания выключателя Емкость
