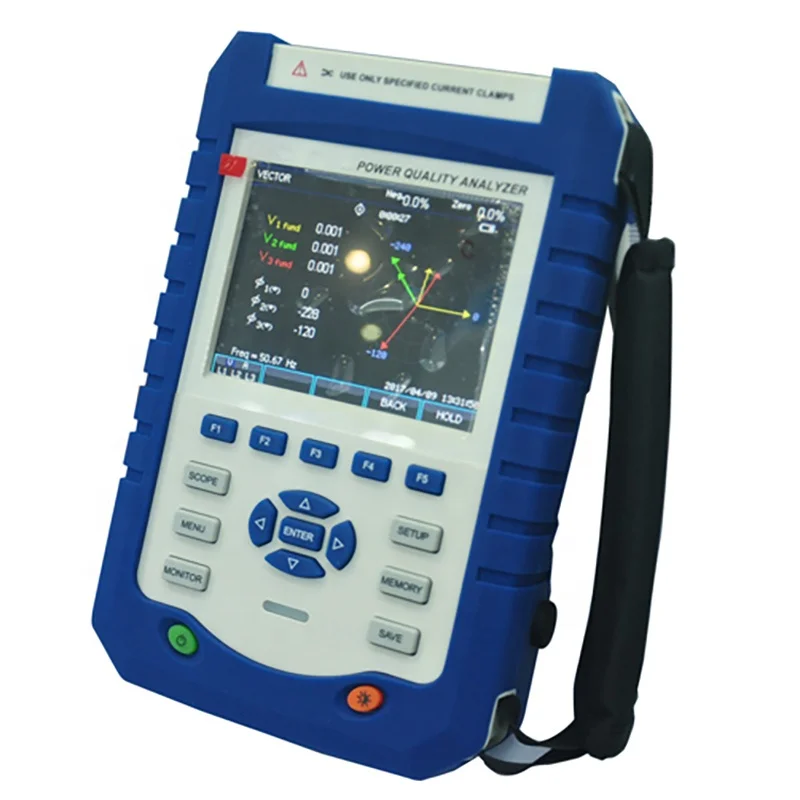

Дисплей: Беговая диаграмма, барная диаграмма, векторная графика, форма волны, список событий, показания.
Карта памяти 8G для длительного хранения данных измерений
Поддержка usb-порта для подключения к ПК и анализа данных/снимков экрана, скопированных u-диском
Поддержка порта LAN, чтобы сделать пульт дистанционного управления доступным, передача данных измерений
Технические характеристики
Диапазон измерений
Разрешение
Точность
Напряжение/ток/частота
Канал
Безуходный 3-х фазный линейный вход + 1 нейтральная линия вход
Vrms (dc + ac)
1 ~ 1000 Vrms
0,1 Vrms
± 5%
ВПК
1 ~ 1400Vpk
0.1Vpk
± 5%
V (см)
1,0 ~> 2,8
0,01
± 5%
Оружия
1 ~ 3000A
1A
± 1% ± 5 цифр
1 ~ 300A
0.1A
± 1% ± 5 цифр
Apk
1 ~ 4000Apk
1A
± 1% ± 5 цифр
A (см)
1-10 лет
0,01
± 5%
Частота
42,5 ~ 57,5 Гц (50 Гц Номинальная)
0,01 Гц
±0. 01%
51 ~ 69 Гц (60 Гц Номинальная)
0,01 Гц
±0. 01%
Провалов и набухает
Vrms1/2
0 ~ 200% номинального напряжения
0,1 Vrms
± 1%
Arms1/2
1 ~ 3000A
1A
± 1% ± 5 отсчетов
1 ~ 300A
0.1A
± 1% ± 5 отсчетов
Пороговые значения
Программируемые пороги в % от номинального напряжения Обнаружение событий на основе ½ циклов rms напряжения Захватывает погружения, перебои и быстрые изменения напряжения
Продолжительность
Hhh, mm, ss, mmm
0,5 цикл
1 цикл
Гармоническая
Гармонических заказа
1 ~ 50
Интер-гармонические заказа
1 ~ 49
Стабилизатор напряжения
0,0 ~ 100.0%
0.1%
±0. 1% ± nx0.1 %
В настоящее время
0,0 ~ 100.0%
0.1%
±0. 1% ± nx0.1 %
Коэффициент нелинейных искажений
0,0 ~ 100.0%
0.1%
±2. 5%
DC относительной
0,0 ~ 100.0%
0.1%
± 2%
Частота
0 ~ 3500 Гц
1гц
1гц
Фазы
-360 ° ~ 0 °
1 °
± Nx1.5 °
Мощность и энергии
Активная мощность/видимая мощность/реактивная мощность
1,0 ~ 20,00 МВт
0.1kW
±1. 5±10 отсчетов
Энергетики
0.00kWh ~ 200GWh
10Wh
±1. 5±10 отсчетов
Коэффициент мощности
0 ~ 1
0,01
±0. 03
Мерцания
Pst (1 мин), Pst, Plt, PF5
0,00 ~ 20,00
0,01
± 5%
Дисбаланс
Стабилизатор напряжения
0,0 ~ 5.0%
0.1%
±0. 5%
В настоящее время
0,0 ~ 20.0%
0.1%
± 1%
Напряжение угол сдвига фаз
-360 ° ~ 0 °
1 °
± 2 знака после запятой
В настоящее время, угол сдвига фаз
-360 ° ~ 0 °
1 °
± 5 цифр
Напряжение переходных частот
ВПК
± 6000Vpk
1 V
± 15%
Vrms
10 ~ 1000 Vrms
1 V
±2. 5%
Мин. Тестирование времени
50us
Частота дискретизации
20kS/s
Пусковой ток
Руки (AC + DC)
0 ~ 3000 руки
0,1
± 1% ± 5 цифр
Пусковой продолжительность
6 s ~ 32 мин Выбор
10 мс
± 20 мс
Регистратор
Запись
Параметры, продолжительность времени и интервал времени могут быть установлены пользователем, который может быть экспортирован на ПК
