1. Вращающаяся печь краткое описание:

Вращающаяся печь являетсяПиропроцессингаУстройство, используемое для поднятия материалов до высокой температуры (Прокаливание бора) В непрерывном процессе. Материалы, изготовленные с использованием вращающихся печей, включают:

• Цемент
• Известь
• Огнеупорные материалы
• Метакаолин
• Диоксид титана
• Оксид алюминия
• Вермикулит
• Железная руда лепешки

Они также используются дляОбжаркаШирокий спектрСульфид РудДо извлечения металла.

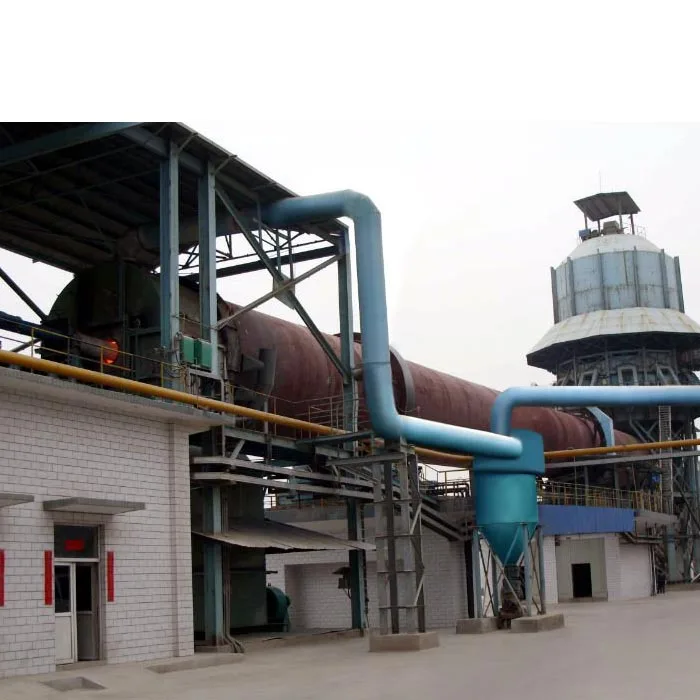

2. Принцип работы роторной печи

Вращающаяся печь представляет собой цилиндрический сосуд, слегка наклоненный к горизонтали, который медленно вращается вокруг своей оси. Обрабатываемый материал поступает в верхний конец цилиндра. По мере вращения печи материал постепенно движется вниз к нижнему краю и может пройти определенное количество перемешивания и смешивания. Горячие газы проходят вдоль печи, иногда в том же направлении, что и технологический материал (параллельный ток), но обычно в противоположном направлении (встречный ток). Жаркие газы могут генерироваться во внешней печи, или могут генерироваться при помощи пламени внутри печи. Такое пламя проецируется из горелки-трубы (или «обжиговой трубы»), которая действует как большаяГорелка Бунзена. ВТопливаДля этого могут быть газ, нефть, измельченный нефтяной кокс или измельченный уголь.

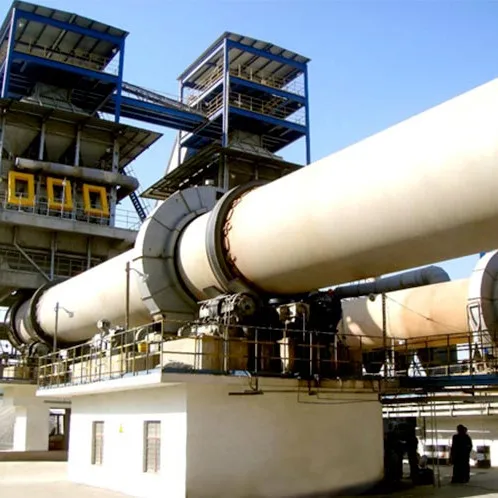

3. ротационная структура печи:

Основными компонентами вращающейся печи являются оболочка,ОгнеупорныйПодкладка, опорные шины (ездовые кольца) и ролики, приводная передача и внутренние теплообменники.

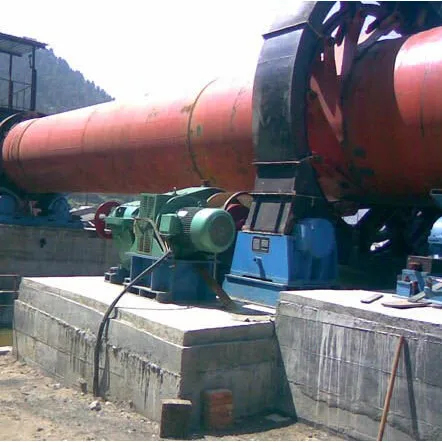

Цилиндр роторной печи как нагревательный поворотный отдел, изготовленный из высококачественной углеродистой стали, поддерживается на опорном устройстве шиной, И там механическое или гидравлическое давление колесо задвижки на первом или какой-либо шестерни в заказ, чтобы контролировать поворачивать цилиндра. Место зубчатой передачи шины в соответствии с требуемой процессом скоростью вращения кольцевой передачи в середине цилиндра. Из-за необходимости установки и обслуживания, большая Вращающаяся печь имеет вспомогательные шестерни, что делает цилиндр gyrate более медленным. Для предотвращения попадания холодного воздуха и перелива пыли, надежное уплотнительное оборудование хвоста и головки печи устанавливается на отверстие для подачи и отверстие для разгрузки.

Печь для обжига оболочки:

Изготовлено из рулонаМягкая стальПластина, обычно толщиной от 15 до 30 мм, сварная для формирования цилиндра длиной до 230 м и диаметром до 6 м. Это, как правило, расположено на оси Восток-Запад, чтобы предотвратитьВихревыми токами.

Верхние пределы диаметра определяются склонностью корпуса к деформации под собственным весом до овального поперечного сечения, с последующим сгибанием во время вращения. Длина не обязательно ограничена, но трудно справиться с изменением длины при нагревании и охлаждении (обычно около 0,1-0.5% длины), если печь очень длинная.

Огнеупорной футеровки:

Цель огнеупорной облицовки заключается в том, чтобы изолировать стальной корпус от высоких температур внутри печи и защитить его от коррозионных свойств производственного материала. Он может состоять из огнеупорных кирпичей или литого огнеупорного бетона, или может отсутствовать в зонах печи, которые находятся ниже 250 °C. Огнеупорный выбор зависит от температуры внутри печи и химического характера обрабатываемого материала. В некоторых технологиях, таких как цемент, огнеупорный срок службы продлевается путем сохранения покрытия обработанного материала на огнеупорной поверхности. Толщина подкладки, как правило, находится в диапазоне от 80 до 300 мм. Типичный огнеупорный материал может поддерживать падение температуры 1000 °C или более между его горячими и холодными гранями. Оболочка температуры необходимо поддерживать ниже вокруг 350 °C в заказ для защиты стали от повреждений, а также с постояннымИнфракрасный термометрСканеры используются для раннего предупреждения о «горячих пятнах», что указывает на огнеупорность.

Размер шин и роликов:

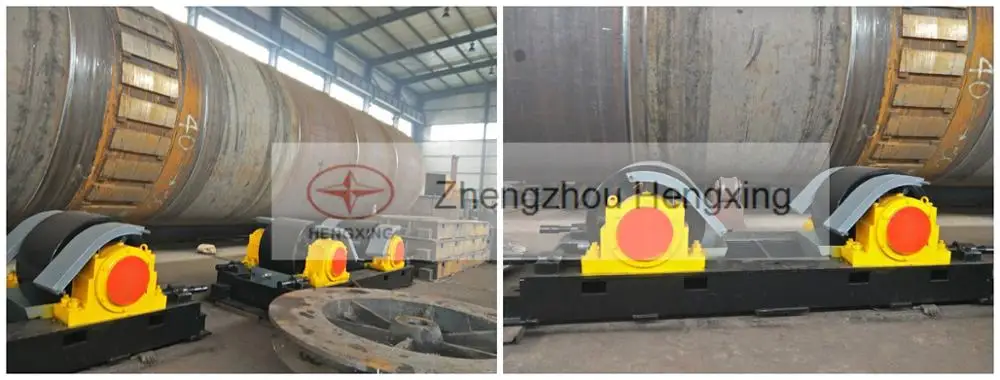

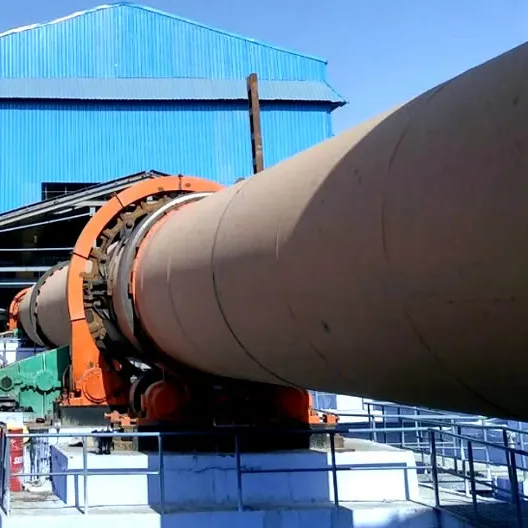

Шины, иногда называемые ездовыми кольцами, обычно состоят из одиночного кольцевого стального литья, обработанного на гладкую цилиндрическую поверхность, которая свободно крепится к оболочке печи через различные механизмы "стула". Это требует некоторой изобретательности дизайна, так как шина должна плотно прилегать к корпусу, но также допускает тепловое движение. Шины катаются на парах стальных роликов, также обрабатываются до гладкой цилиндрической поверхности, и устанавливают около половины диаметра печи. Ролики должны поддерживать печь, и позволяют вращать, что является почти безболезненным, как это возможно. Хорошо спроектированная печь, когда мощность отключена, будет качающийся маятник-как много раз, прежде чем прийти к отдыху. Масса типичной печи 6x60 м, включая Огнеупоры и корма, составляет около 1100 тонн, и будет перевозиться на трех шинах и комплектах роликов, разделены по длине печи. Самые длинные печи могут иметь 8 комплектов роликов, в то время как очень короткие печи могут иметь только две. Печи обычно вращаются при 0,5-2 об/мин, но иногда так же быстро, как 5 об/мин. Печи большинства современных цементных заводов работают от 4 до 5 об/мин. Подшипники роликов должны быть способны выдерживать большие статические и живые нагрузки, и должны быть тщательно защищены от тепла печи и попадания пыли. В дополнение к опорным роликам, есть, как правило, верхние и нижние «удерживающие (или упорные) ролики» подшипники против стороны шин, что предотвращает выскальзывание печи с опорных роликов. Теперь длина вращающейся печи составляет 84 метра.

4. Характеристики вращающейся печи:

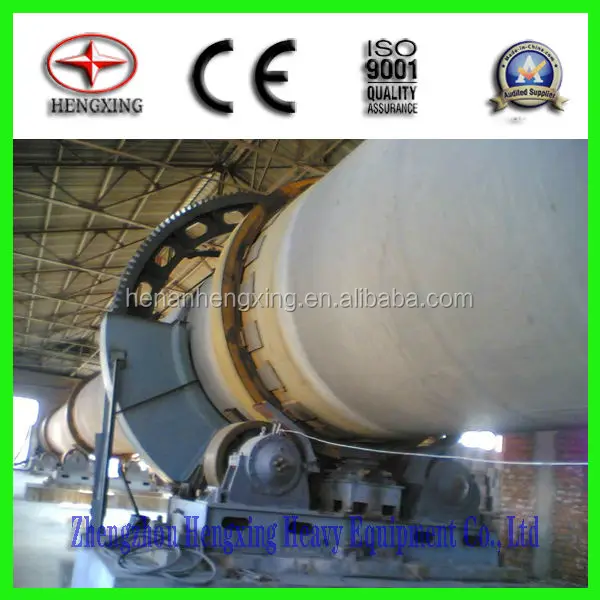

1. поддерживающее устройство: Расширенная структура вала, имеет автоматическое измерение температуры и электрическое нагревательное устройство, между тем вы можете выбрать поддержку жидкости.
2. захватное колесо: механическое колесо и гидравлическое давление
3. Передача: один драйвер или двойной драйвер. Управляйте революцией YZD, двигателем постоянного тока и частотным переменным двигателем. Быть надежным, энергосберегающим и эффективным.
4. Цилиндр шины Валик: валик имеет три типа: фиксированный тип, Регулируемый Тип и Плавающий тип. Конструкция проста; обслуживание и замена удобны, не повреждая цилиндр.
5. уплотнительное оборудование: существует много различных вариантов дизайна уплотнения стиля на выбор в соответствии с моделями печи, включая уплотнение края воздушного цилиндра, уплотнение края пружины, графитовое уплотнение блока и сочетание для выше. Перо адаптируется для вращения цилиндра и качания. И хорошо пропускает воздух.
