Машина для намотки фольги низкого напряжения производства

Низкое напряжение машина для намотки фольги для производства трансформаторов

Низкое напряжение машина для намотки фольги подходит для напряжения до 1 кв. Машина может наматывать и дуплексная намотка для 2 слоев меди или алюминиевой фольги. Машина оснащена сварочным блоком и 2 комплектами ножниц. Все производственные параметры устанавливаются на человеко-компьютерном интерфейсе, и машина работает в полностью автоматическом режиме.

Технические характеристики:

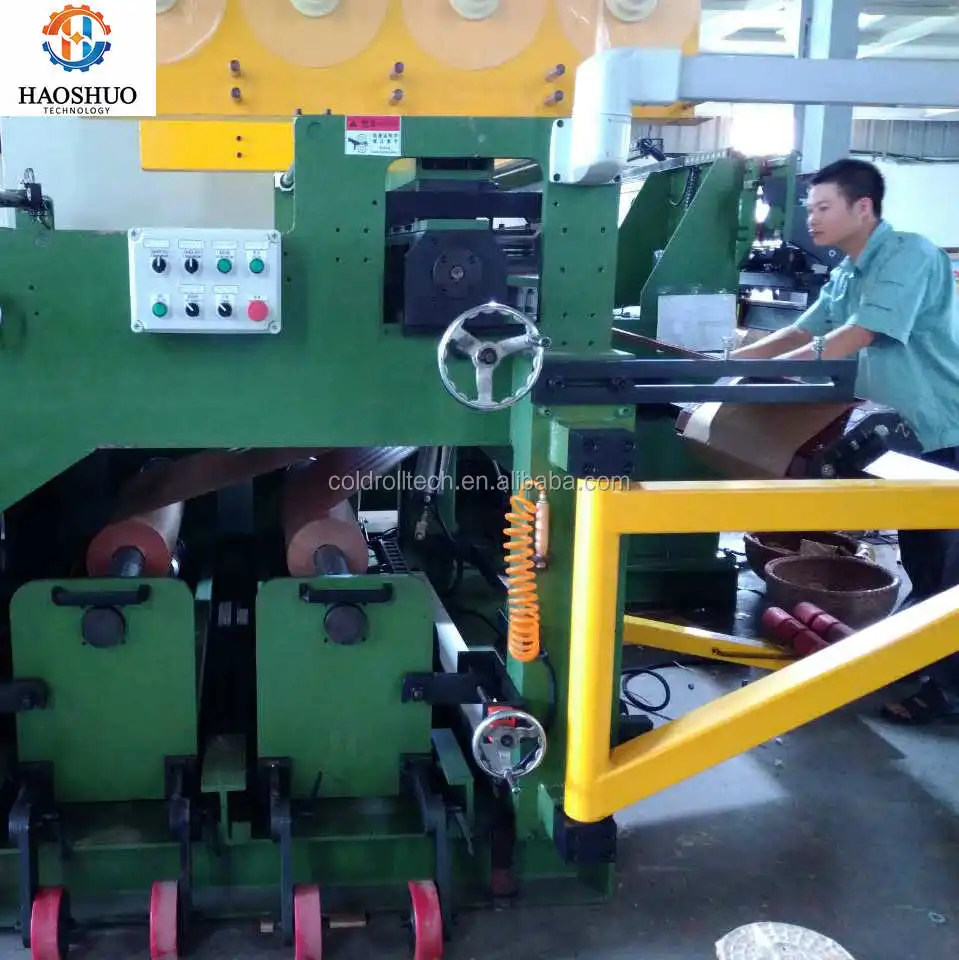

Основные компоненты машины

1. VF контроль бесступенчатой скорости фольга обмотки блока

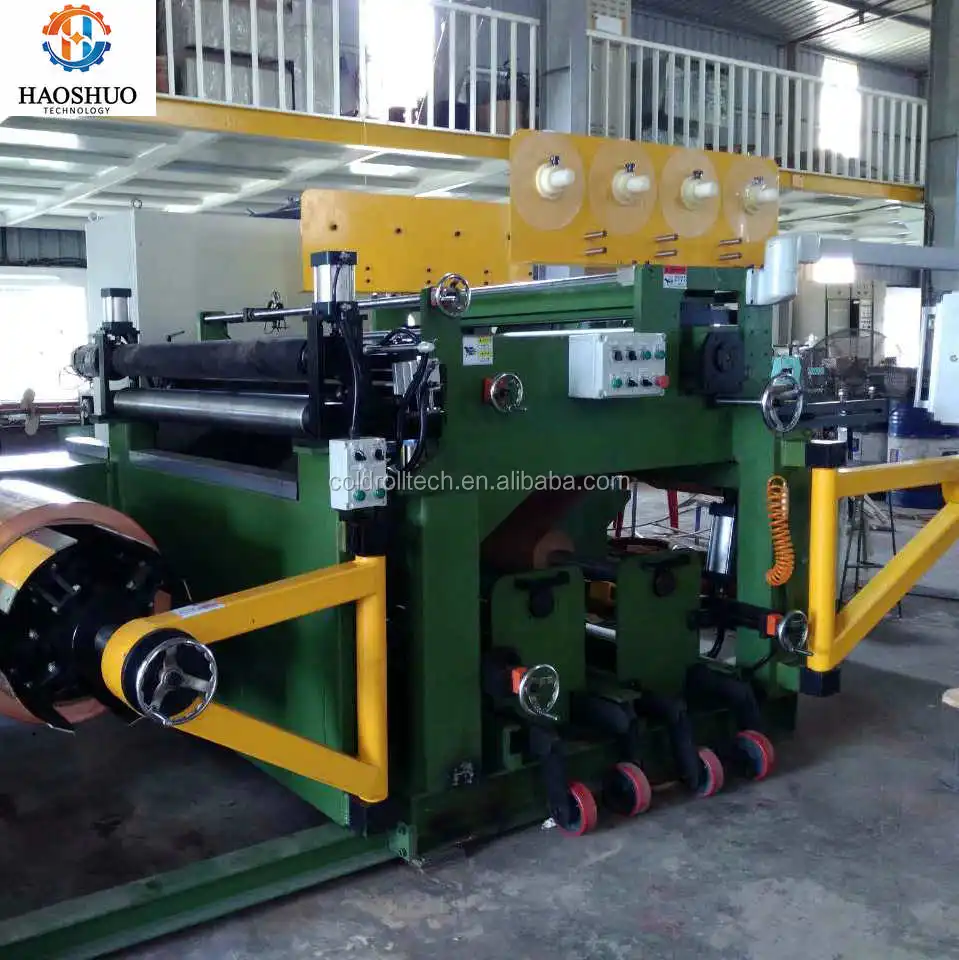

2. Основная Рамка машины с фольгой прессования, изоляция кромки резки, фотоэлектрическая коррекция, проводник тяги

3. Вращающийся сварочный аппарат с водяным охлаждением переменного/постоянного тока

4.Электрический Проводник режа блок, 2 комплекта

5. теплоизоляционная машина, 2 комплекта

6. Дирижер размотки автомобиля, 2 комплекта

7.Пневматическая позиционирующая Концевая система наполнения изоляции, 2 комплекта

8. PLC управление и сенсорный экран Операционная система

Основные технические параметры

Для намотки фольги:

A)0-24 об/мин бесступенчатая регулировка скорости, ножной переключатель управления

B)Максимальный крутящий момент: 7880N/m,Макс. намотка: 2 шт.

C)Максимальная ширина намотки: 1430 мм

D)Максимальный диаметр намотки: 1100 мм

Прессование фольги: максимальное давление 1000N

Фотоэлектрический коррекция:

A)Односторонние обнаружения

B)Диапазон коррекции: ± 90 мм

C)Точность коррекции: ±0. 5 мм

TIG сварки:

A)Максимальный ток сварки: 400A, способ сварки: AC и DC

B)Степень поворота: макс 90 градусов

C)Механизм сварочной рамы: 1630 мм

D)Сварочный пистолет механизм: 1430 мм

Режущий блок: Максимальная толщина резки 2 мм

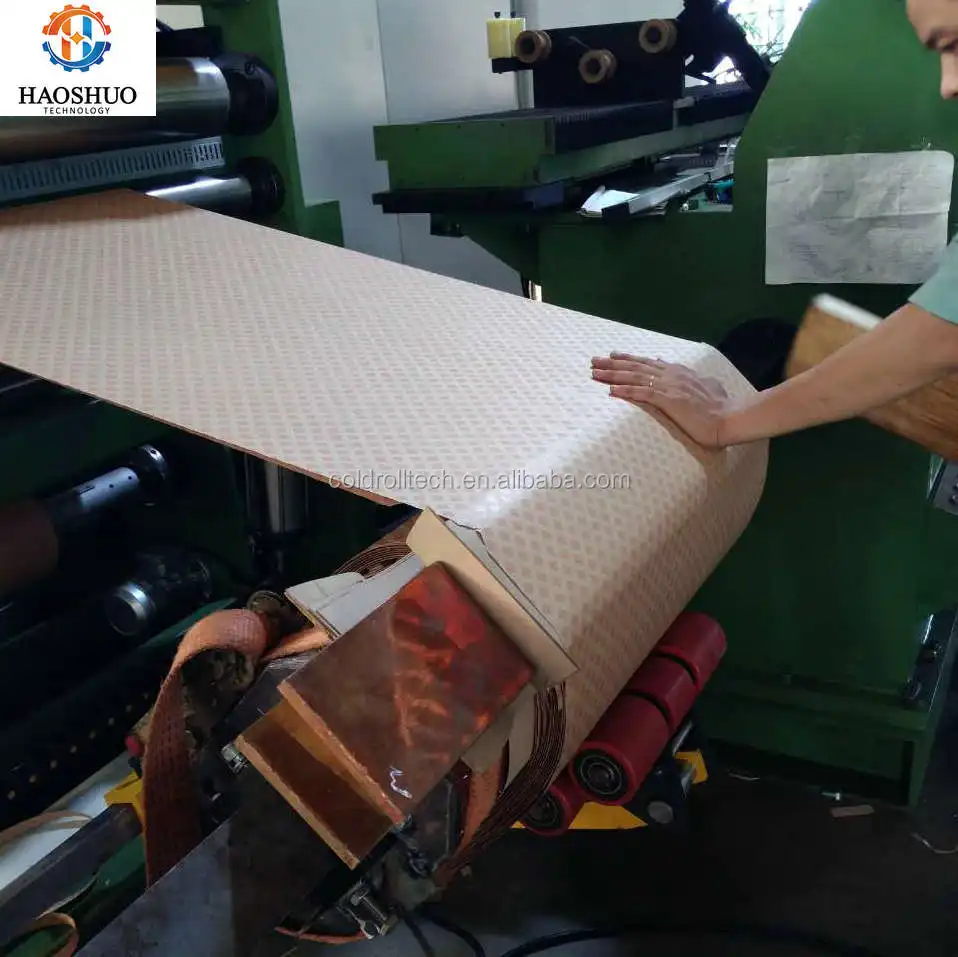

Изоляции размотки:

A)Максимальный внешний диаметр: 300 мм

B)Максимальная ширина: 1000 мм

C)Максимальная сила растяжения: 25 Н/м,Поддержка силы растяжения вперед и назад

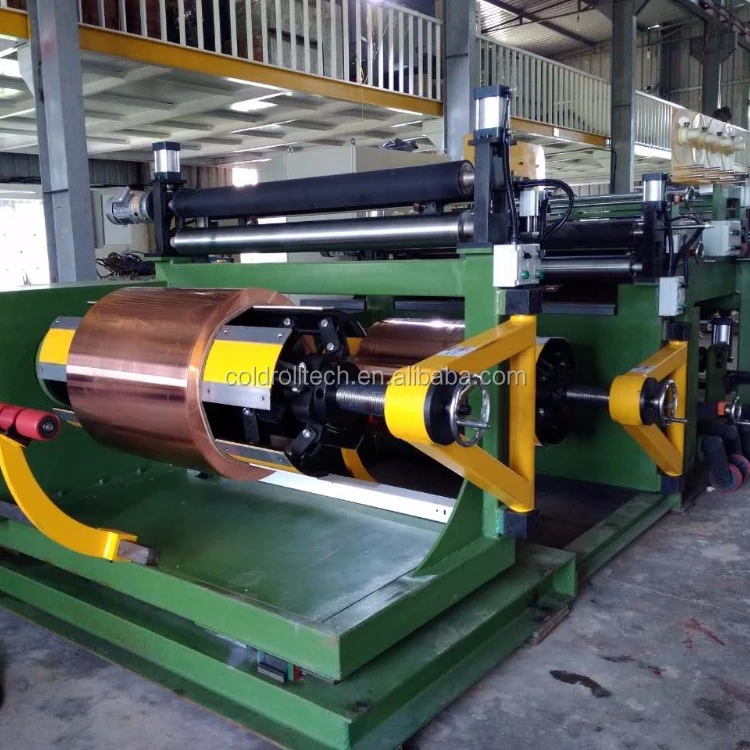

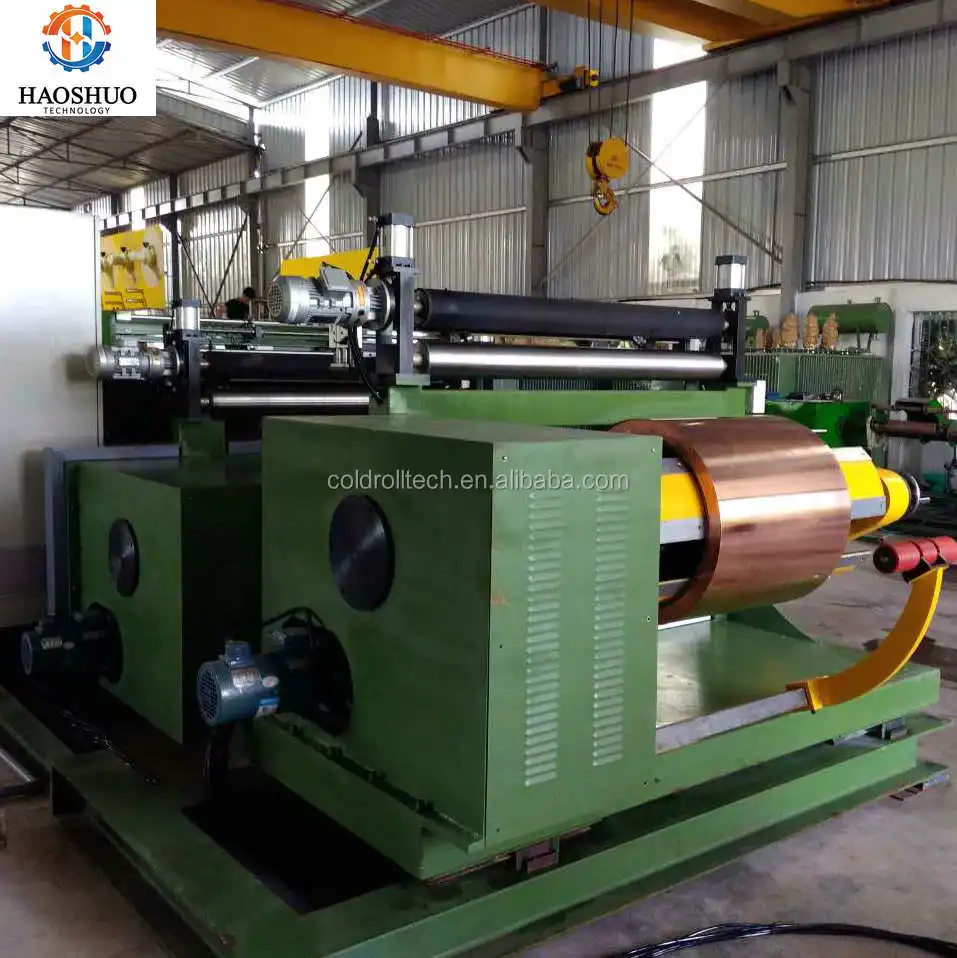

Проводник размотки:

A)Максимальный внешний диаметр: 1000 мм

B)Максимальная ширина: 1400 мм

C)Максимальная сила растяжения: 6500N,Поддержка силы растяжения вперед и назад

D)Диапазон расширения: 450-530 мм

E)Максимальная нагрузка: 3000 кг

Система наполнения концевой изоляции: ширина наполнения: 10-20 мм, максимум 3 лотка

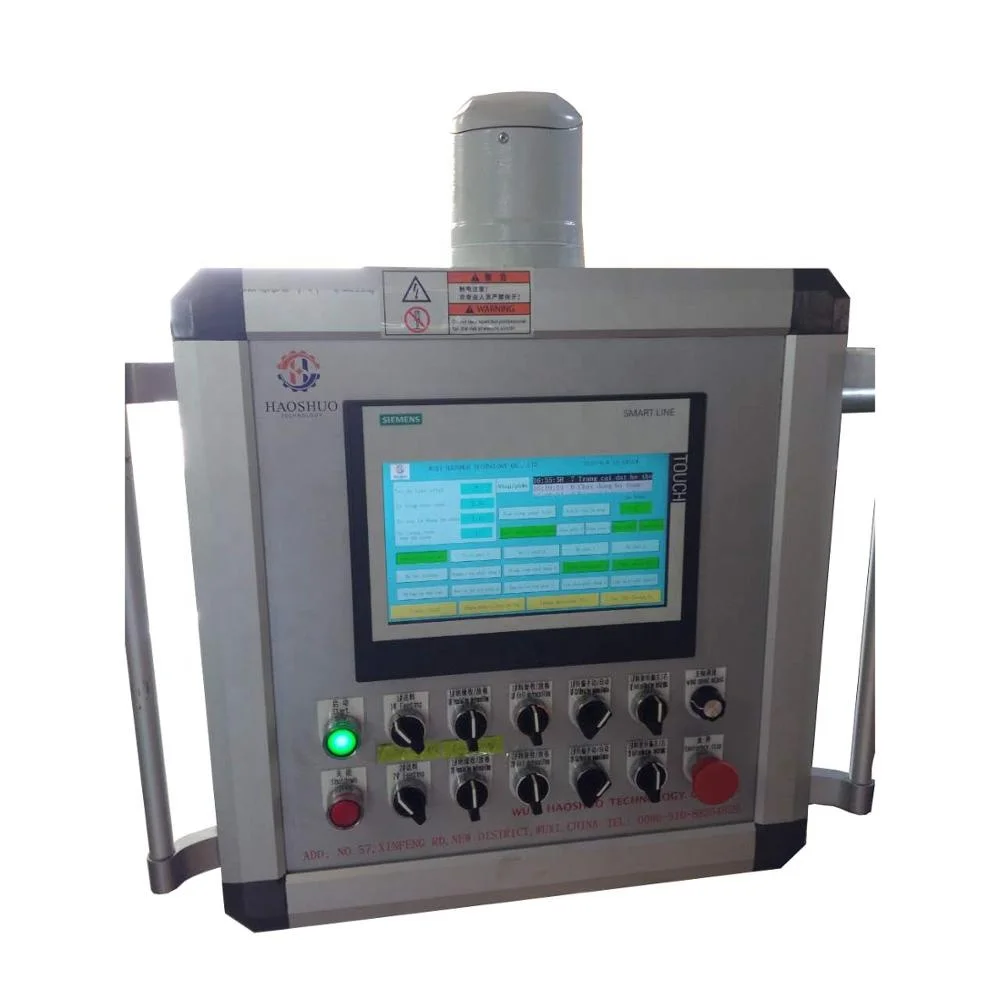

Электрическая и Операционная система:

A)Siemens PLC контроля

B)Тип подвески сенсорный экран 10,4 дюйма

C)Рабочий механизм коробки: 3 метра

D)Рабочая коробка вращающаяся: 120 градусов

E)Сенсорный экран, настройка параметров, рабочий дисплей

Машина для условий работы:

A)Размер машины: 6000 мм × 6600 мм × 2650 мм (L x Ш x В)

B)Источник питания: 3 × 380 В + N + PE, 50 Гц, 30 кВА

C)Сжатый воздух: 0,6 МПа, 20 L/мин

D)Вес машины: около 11 тонн
