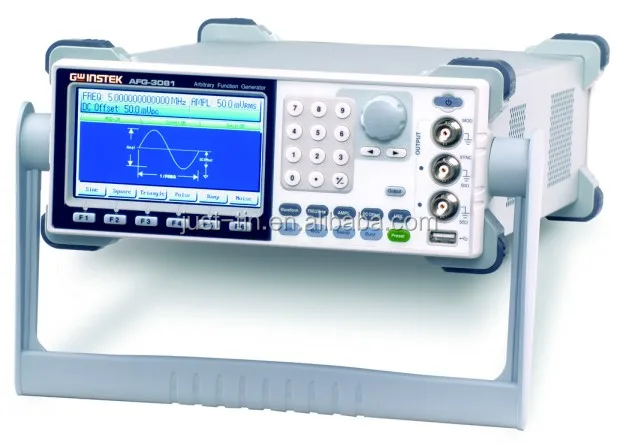

Оптовая Продажа Цена Тайвань gwintek 80 МГц 1M-point-long сигналов DWR произвольное функция генератор

AFG-3081

AFG-3051

Осциллограмм

Синус, квадрат, пандус, пульс, шум, DC, Sin (x)/x, экспоненциальный подъем, экспоненциальное падение, отрицательный пандус

Произвольной формы волны

Генератора сигналов произвольной формы функция

Встроенный

Частота дискретизации

200 Мвыб/с

Частота повторения

100 МГц

Сигналов длина

1 M точек

Разрешение амплитуды

16 бит

Энергонезависимая память

Десять сигналов 1 м (1)

Пользователю определить выходной секции

Любой участок от 2 до 1 м точек

Пользователю определить знак выхода

Любой участок от 2 до 1 м точек

Частотные характеристики

Диапазон

Синуса

80 МГц

50 МГц

Квадратной формы

Треугольник, пандус

1 МГц

Разрешение

1uHz

Точность

Стабильность

± 1 ppm от 0 до 50

±0. 3 ppm (18-28

Старения

± 1 ppm, в 1 год

Толерантность

1 микрогерц

Выходные характеристики (2)

Амплитуда

Диапазон

10 mVpp до 10 Vpp (в 50 Ω)
20 mVpp до 20 Vpp (открытая цепь)

Точность

± 1% настройки ± 1 mVpp
(При 1 кГц,> 10 mVpp)

Разрешение

0,1 мв или 4 цифры

Это действительно плоский экран

± 1% (0,1 дБ) <10 МГц
± 2% (0,2 дБ) от 10 МГц до 50 МГц
± 10% (0,9 дБ) от 50 МГц до 70 МГц
± 20% (1,9 дБ) от 70 МГц до 80 МГц
(Sinewave относительно 1 кГц)

Блоки

Vpp, Vrms, dBm,

Офсетная печать

Диапазон

± 5 Vpk ac + dc (в 50 Ω)
± 10Vpk ac + dc (открытая цепь)

Точность

1% настройки + 2 мВ + 0.5% амплитуды

Выходного сигнала

Импеданс

50Ω обычный (фиксированные)
> 10 МОм (выход отключен)

Защита

Защита от короткого замыкания защита
Реле перегрузки автоматическое отключение основного выхода

Синхронизация

Уровень

TTL-Совместимость с> 1 кОм

Импеданс

50Ω Номинальное

Синусоидальный сигнал Характеристики

Гармонические искажения (5)

-60 dBc DC1 МГц, Ampl3 Vpp
-55 dBc DC1 МГц, Ampl3 Vpp
-45 dBc 1MHz5 МГц, Ampl3 Vpp
-30 dBc 5MHz80 МГц, Ampl3 Vpp

Суммарный коэффициент гармонических искажений

<0.2% + 0,1 mVrms
DC до 20 кГц

Ложный (негармонический) (5)

-60 dBc DC1 МГц

-50 dBc 1MHz20MHz

-50 dBc + 6 dBc/octave 1MHz80MHz

Фазовый шум

-65dBc типичный диапазон 10 МГц, 30 кГц
-47dBc типичный Диапазон 80 МГц, 30 кГц

Прямоугольная волна характеристики

Время нарастания/спада

<8 НС (3)

Выброс

<5%

Асимметрия

1% периода + 1 нс

Переменный рабочий цикл

20.0% до 80.0% 25 МГц
40.0% до 60.0% 25 50 МГц
50.0% (фиксированный) 50 80 МГц

Дрожания

0.01% + 525 ps 2 МГц
0.1% + 75 ps 2 МГц

Пандус характеристики

Линейность

0.1% максимальной выходной

Переменная симметри

0% до 100%

Характеристики импульсного

Период

20ns 2000 s

Длительность импульса:

8ns 1999,9 s

Минимальная ширина импульса:
8nS в тех случаях, когда FREQ50MHz
5% настройки периода в тех случаях, когда FREQ6.5MHz
Разрешающая способность:
1nS в тех случаях, когда FREQ50MHz
1% настройки периода в тех случаях, когда FREQ6.5MHz

Выброс

<5%

Дрожания

100 ppm + 50 ps

Ам модуляции

Перевозчик сигналов

Синус, квадрат, треугольник, рампа, пульс, АРБ

Модуляции сигналов

Синус, квадрат, треугольник, вверх/Dn рампа

Частота модуляции

От 2 МГц до 20 кГц

Глубина

0% до 120.0%

Источник света

Внутренний/внешний

Fm-модуляция

Перевозчик сигналов

Синус, квадрат, треугольник, рампа

Модуляции сигналов

Синус, квадрат, треугольник, вверх/Dn рампа

Частота модуляции

От 2 МГц до 20 кГц

Пиковое отклонение

Постоянного тока в переменный 80 МГц

Постоянного тока в переменный 50 МГц

Источник света

Внутренний/внешний

PWM

Перевозчик сигналов

Квадратной формы

Модуляции сигналов

Синус, квадрат, треугольник, вверх/Dn рампа

Частота модуляции

От 2 МГц до 20 кГц

Отклонение

0%-100.0% ширины импульса

Источник света

Внутренний/внешний

FSK

Перевозчик сигналов

Синус, квадрат, треугольник, рампа, пульс

Модуляции сигналов

50% рабочий цикл квадратной

Внутренняя норма

От 2 МГц до 100 кГц

Частотный диапазон

Постоянного тока в переменный 80 МГц

Постоянного тока в переменный 50 МГц

Источник света

Внутренний/внешний

Развертки

Осциллограмм

Синус, квадрат, треугольник, АРБ

Тип

Линейный или логарифмической

Направление

Вверх или вниз

Старт F/стоп FREQ

От 100 uHz до 80 MHz

От 100 uHz до 50 MHz

Время развертки

1 MS до 500 s

Триггер

Одиночный, внешний, внутренний

Маркер

Падающий край сигнального знака
(Программируемый частоты)

Источник света

Внутренний/внешний

Взрыв

Осциллограмм

Синус, квадрат, треугольник, рампа

Частота

От 1 uHz до 80 MHz (4)

От 1 uHz до 50 MHz (4)

Burst рассчитывать

От 1 до 1000000 циклов или Бесконечность

Start/Stop фазы

-360.0to + 360,0

Внутренний период

1 MS до 500 s

Ворота источник

Внешний триггер

Источник запуска

Одиночный, внешний или внутренний тариф

Задержка запуска

N-цикл, бесконечность: от 0 s до 85 s

Внешней модуляции вход

Тип

Для AM, FM, Sweep, PWM

Диапазон напряжения

Полная шкала ± 5 В

Входной импеданс

10kΩ

Частота

DC до 20 кГц

Внешний триггер вход

Тип

Для FSK, Burst, Sweep

Уровень входного сигнала

TTL Совместимость

Наклон

Рост или падение (по выбору)

Длительность импульса:

> 100 ns

Входной импеданс

10kΩ, переменному току

Продолжительности полового акта

Развертки

<10 США (обычно)

Взрыв

<100 нс (Типичный)

Дрожания

Развертки

2,5 свяжитесь с нами

Взрыв

1 НС; кроме импульса, 300 пс

Выход модуляции

Тип

Для AM, FM, Sweep, PWM

Амплитуда

Диапазон

1Vpp

Импеданс

> 10 кОм типичный (фиксированный)

Триггер выход

Тип

Для съемки, развертки

Уровень

TTL Совместимость в 50Ω

Длительность импульса:

450 ns

Максимальная скорость

1 МГц

Разветвителя

4 TTL нагрузки

Импеданс

50Ω типичный

Маркер выход

Тип

Для генератора сигналов произвольной формы развертки

Уровень

TTL Совместимость в 50Ω

Разветвителя

4 TTL нагрузки

Импеданс

50Ω типичный

Магазин/восстановления

10 групп настроек памяти

Интерфейс

GPIB, RS232, USB

Дисплей

4,3 дюймов TFT ЖК-дисплей
480 × 3 (RGB) × 272

Характеристики системы

Конфигурация раз
(Обычная)

Функция:
Стандартный ----- 102 ms
Импульсный -------- 660 ms
Встроенный Arb-240 мс
Изменение частоты: 24 мс
Изменение амплитуды: 50 мс
Смещение: 50 мс
Выберите пользовательский Arb: 2 s для 1 м точек
Изменение модуляции: 200 мс

Генератора сигналов произвольной формы время загрузки
(Обычная)

Двоичный код

Ascii-код

GPIB/RS-232 (115 кбит/с)

USB (устройство)

USB, Многоэлементный датчик

1 M точек

189 сек

34 сек

70 сек

512 K точек

95 сек

18Sec

35 сек

256 K точек

49 сек

9 сек

18 сек

64 K точек

16 сек

3 сек

6 сек

16 K точек

7 сек

830 mS

1340 MS

8 K точек

6 сек

490 mS

780 mS

4 K точек

6 сек

365 mS

520 MS

2 K точек

5 сек

300 mS

390 MS

Общие характеристики

Источник питания

AC100-240V, В переменного тока, 50-60 Гц

Потребляемая мощность

65 VA

Рабочая среда

Температура для соответствия спецификации: 18-28
Рабочая температура: 0-40
Относительная влажность:
≤ 80%, 0-40
≤ 70%, 35-40
Категория установки: CAT II

Рабочая высота

2000 метров

Степень загрязнения окружающей среды

IEC 61010 градусов 2, внутреннее использование

Температура хранения

-10-70, влажность: ≤70%

Размеры (Ш x В x Г)

Столешница: 265 (Ш) x 107 (в) x 374 (г)

Вес

Прибл. 4 кг

Безопасность предназначен для того, чтобы

EN61010-1

EMC тестирование до

RU 55011, IEC-61326-1

Аксессуары

GTL-110 × 1 шт.
Инструкция manual×1
Мощность cord×1

(1). В общей сложности может храниться десять сигналов. (каждая форма сигнала может состоять из 1 м максимальной точки.)
(2). Добавьте 1/10 амплитуды выхода и спецификации смещения для работы вне диапазона от 0 до 28 (1 год спецификации).
(3). Время краев уменьшилось на более высокой частоте.
(4). Синусоидальные и квадратные волны выше 25 МГц допускаются только с "бесконечным" счетом.
(5). Гармонические искажения и паразитный шум при низких амплитудах ограничиваются дБм-70.
