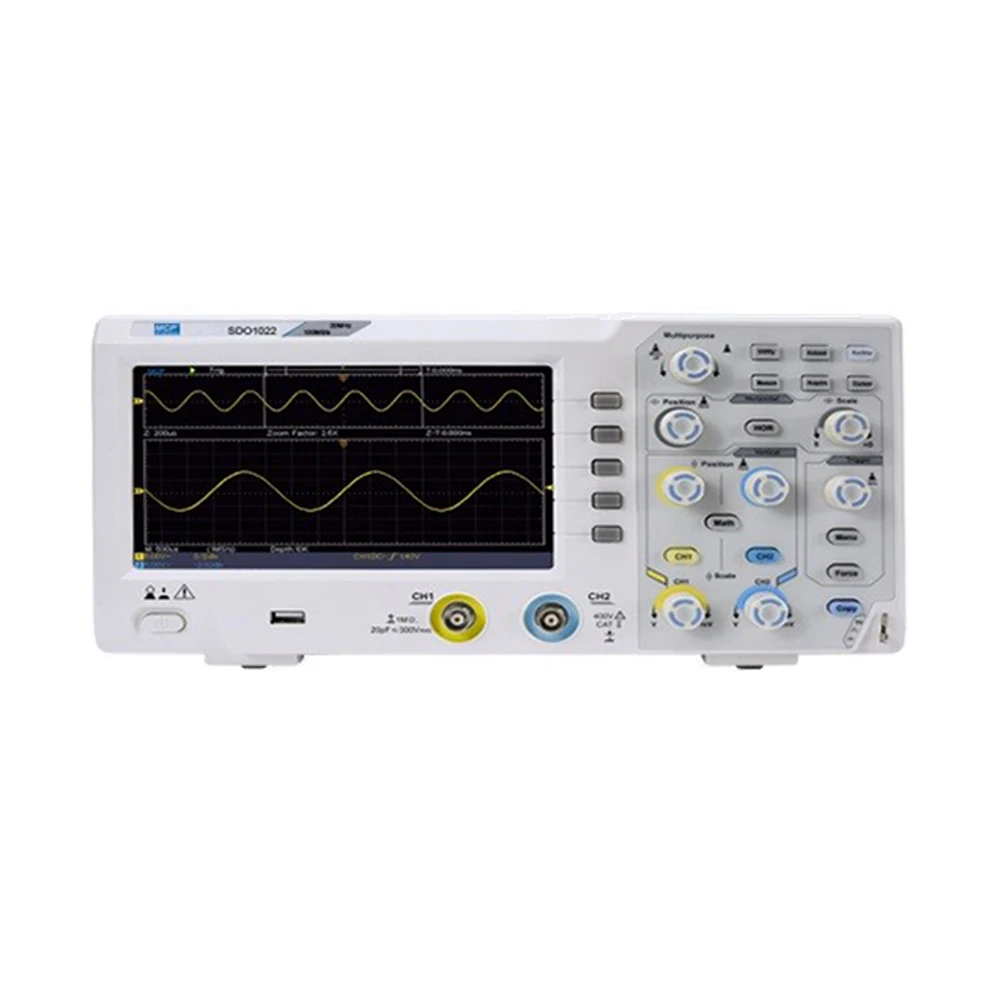

MCP SDO1022-студенческий осциллограф 25 МГц/Экономический
- Категория: Электронные измерительные приборы >>>
- Поставщик: Shanghai,MCP,Corp.
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-18-2025 | 16265.65 $* | 16590.1 $* |
| Jul-18-2025 | 13191.66 $* | 13455.57 $* |
| Jun-18-2025 | 16009.42 $* | 16329.41 $* |
| May-18-2025 | 15881.44 $* | 16199.7 $* |
| Apr-18-2025 | 12679.91 $* | 12933.71 $* |
| Mar-18-2025 | 15625.58 $* | 15938.68 $* |
| Feb-18-2025 | 15496.34 $* | 15806.14 $* |
| Jan-18-2025 | 15368.92 $* | 15675.64 $* |
Характеристики
SDO1000 серии
Цифровой осциллограф класса и номера
Особенности
. Полоса пропускания: 25 МГц и 100 МГц
. Частота образцов: 100 мс/с-1GS/с
. 2-канальный
. Ультра-тонкий корпус
. 7-дюймовый ЖК-дисплей с высоким разрешением
. SCPI и поддержка LabVIEW
| Технические данные | SDO1022 | SDO1102 |
| Каналы | 2 | 2 |
| Пропускная способность | 25 МГц | 100 МГц |
| Частота дискретизации | 100 мс/с | 1GS/s |
| Дисплей | 7 "цветной ЖК-дисплей, 800x480 пикселей | |
| Horizontalscale | 5ns/div - 1000s/div | 2ns/div - 1000s/div |
| Времени нарастания импульсов | 17.5ns | 3.5ns |
| Входной импеданс | 1MΩ ± 2%, параллельно 20pF ± 5pF | |
| Канал изоляции | 50 Гц: 100 : 1, 10 МГц: 40 : 1 | |
| Максимальное входное напряжение | 400 В (PK - PK) (DC + AC,PK - PK) | |
| DC усиления точность | ± 3% | |
| Длина записи | 10K | |
| Точность постоянного тока (средняя) | ≥ 16:±(3% показаний + 0,05 div)? V | |
| Зонд коэффициент затухания | 1X, 10X, 100X, 1000X | |
| LF ответ (AC, -3 дБ) | 10 Гц (на входе, AC муфта,-3 дБ) | |
|
Частота дискретизации Реле времени точность |
± 100ppm | |
| Интерполяция | Sin (x) / x | |
|
Точность интервала (T) |
Один: ±(1 интервал времени + 100ppm x Чтение + 0.6ns) |
|
| Входное соединение | DC, AC и GND | |
| Вертикальное разрешение (A/D) | 8 бит (2 канала одновременно) | |
| Вертикальной чувствительностью | 5 мВ/дел-5V/div (при вводе) | |
| Тип триггера | Край, видео | |
| Режим запуска | Авто, нормальный и одиночный | |
| Уровень триггера | ± 5 делений от центра экрана | |
| Частота линии/поля (видео) | Стандарт NTSC, PAL и SECAM | |
| Измерение курсора | ? V, и? T betweencursors | |
| Автоматическое измерение |
Vpp, Vavg, RMS, частота, период, Vmax, Vmin, Vtop, Vbase, Ширина, превышение, предварительная съемка, время подъема, время падения, + ширина,-ширина, + Конструкция, постоянный ток, вызвать задержку->B (вверх), вызвать задержку->B (вниз), район с зеркалом заднего вида, циклическая зона |
|
| Сигналов математика | +, -, X, ÷, invert, FFT | |
| Хранение сигналов | 16 сигналов | |
| Лиссажу рисунок пропускная способность | Полная пропускная способность | |
| Разность фаз | ± 3 градуса | |
| Интерфейс связи | Usb-хост, usb-устройство | |
| Счетчик частоты | В наличии | |
| Блок питания | 100V - 240 В переменного тока, 50/60Hz кошка пижамы для малыша II | |
| Потребляемая мощность | <15 Вт | |
| Предохранитель | 2A, класс, 250V | |
| Размеры (Ш x В x Г) | 301x152x70 мм | |
|
Вес |
1,10 кг | |
