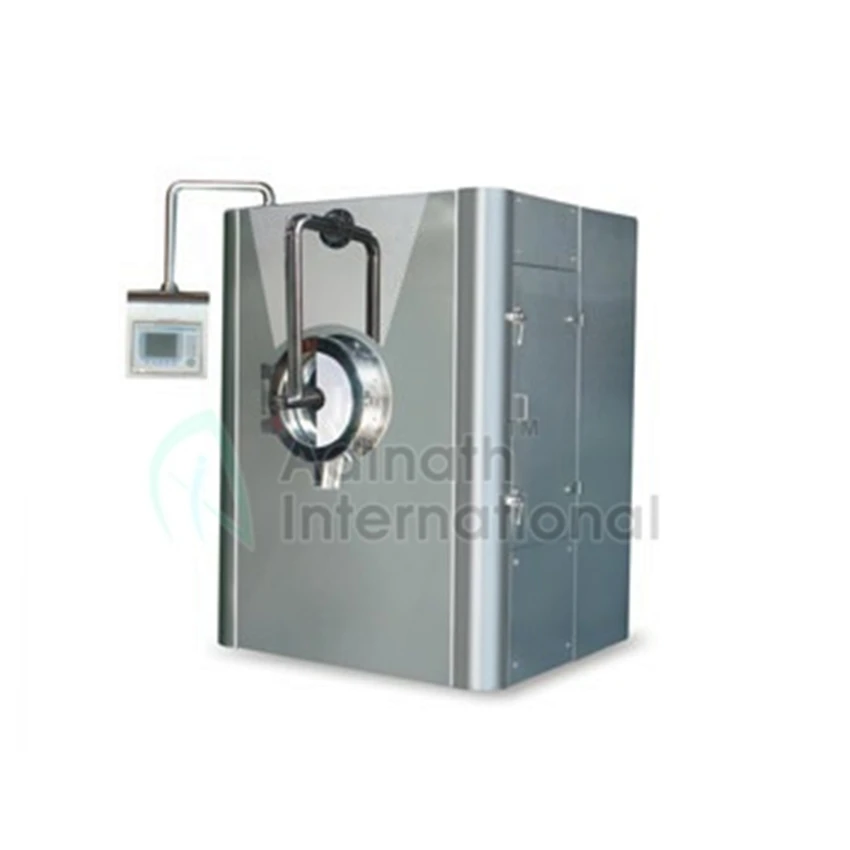

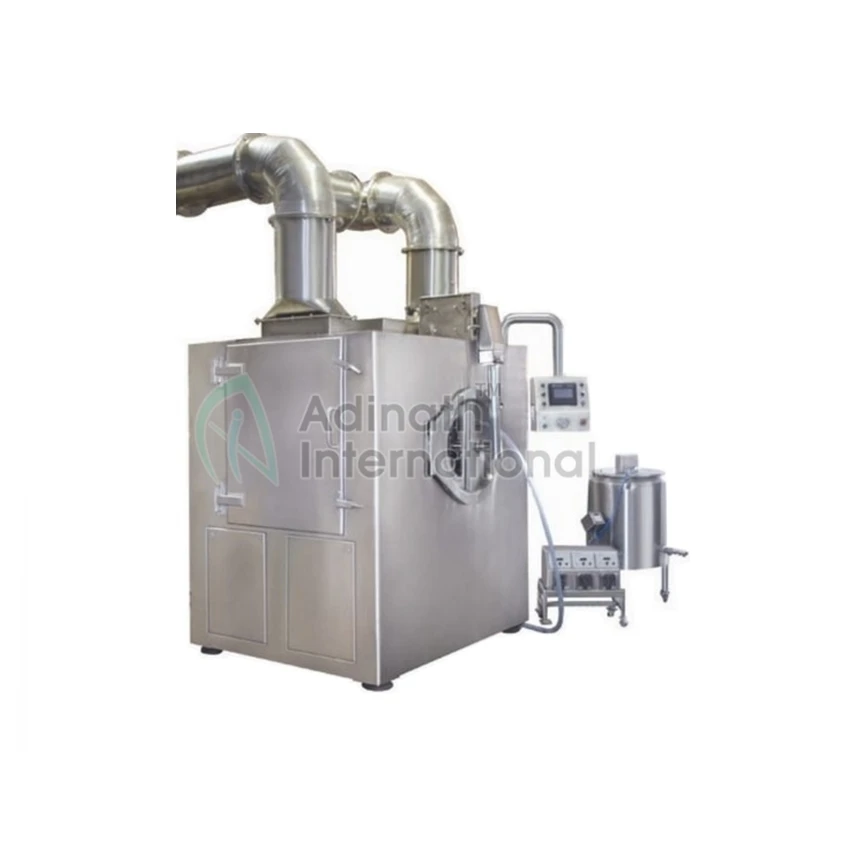

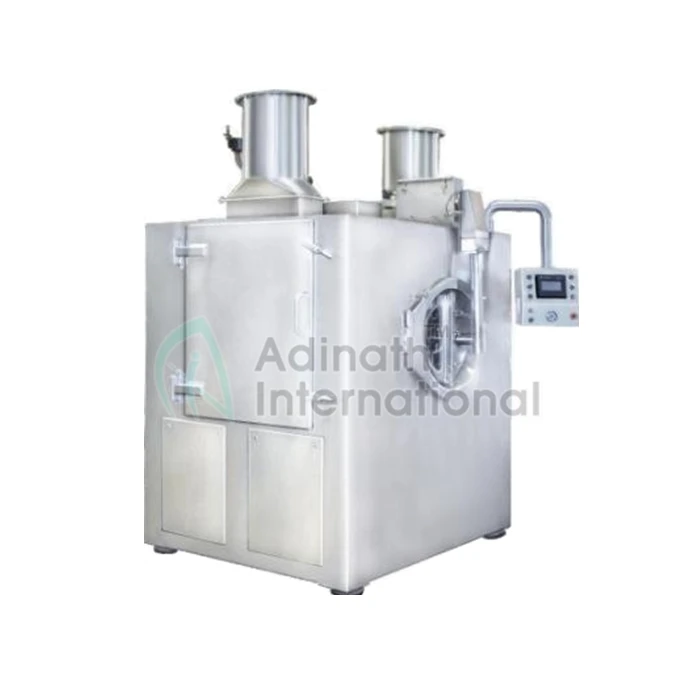

Автоматическая машина для нанесения покрытий таблетками Заводская

Основные характеристики

• Контактные детали изделия изготовлены из нержавеющей стали, соответствующей 316.

• Переменная скорость панорамирования.

• Перфорированная сковорода с более чем 55% отверстием для лучшего качества отделки.

• 4 nos. Предоставляются съемные перегородки с заячьими ушками.

• Устройство для разрядки планшета с помощью специального переключателя в сборе.

• Крышка из нержавеющей стали со стеклянной дверью для визуализации процесса.

• Нержавеющая сталь 304 раковина в нижней части сковороды для сбора порошка.

• Система CIP включает насос высокого давления и струйные сопла.

• Панель управления на основе ПЛК с цветным сенсорным экраном HMI с портом Ethernet для системы SCADA (опционально)

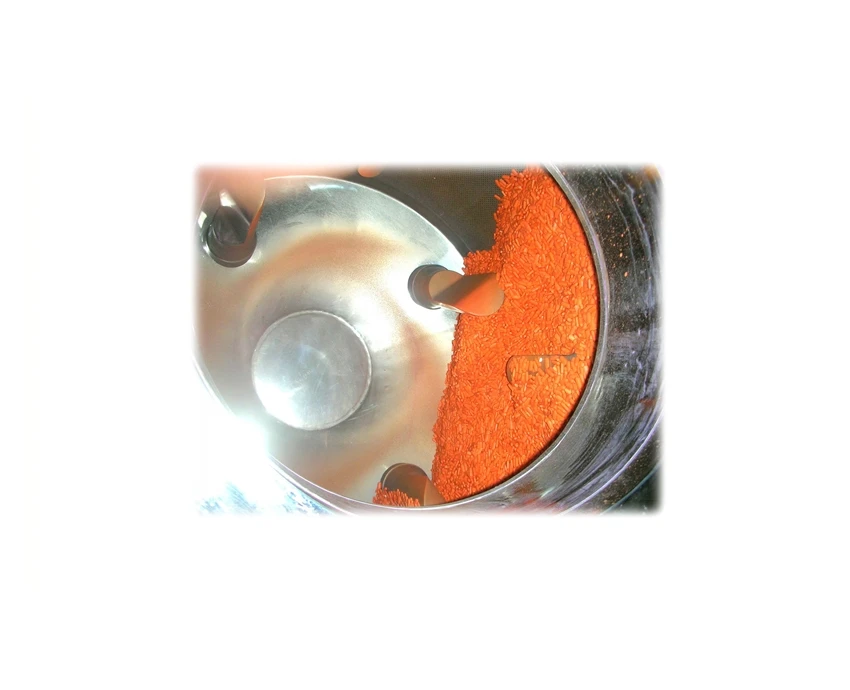

Сковорода

Перфорированная цилиндрическая кастрюля с коническими фруктами на обоих концах. Передний frustum снабжен отверстием размера люка для погрузки/разгрузки сковороды. Задний frustum снабжен сварной прокладкой для крепления приводного вала. Два конических фрукта также предоставляются с 3 nos. Каждый болт, съемные перегородки.

Привод

Сковорода снабжена механически регулируемой скоростью привода с помощью мотора, коробки передач и шпоры привода в сборе. Переменная скорость достигается за счет конусного шкива, который сковорода устанавливается на прочные плавающие блоки сзади, в консолях. Двигатели и электрические будут не ex доказательство конструкции (Ex доказательство может быть предложен как вариант). Подходит для 3 фазы, 410 вольт, 50 Гц. (Дополнительно могут быть предоставлены другие спецификации)

Система горячего воздуха

Система горячего воздуха состоит:

• Входной фильтр в сборе, 2-х стадийной с каблук 5-15 мкм (с 3-я ступенями фильтрации в том числе HEPA могут быть предложены в качестве опции)
• Центробежный вентилятор, подходит для двигателя 2800 об/мин и динамически сбалансированного вентилятора. Подробная информация о емкости согласно таблице.
• Нагревательный узел либо через электрические нагреватели или паровую катушку. Нагреватели контролируются с помощью датчиков, закрепленных в линии трубопровода (вход или выход) или внутри планшета.
• 2 демпфера, один автоматический контроль для открытия и закрытия позиций, второй ручной контроль для изменения количества воздуха.
• Воздушный Пленум, покрывающий часть верхней правой стороны сковороды, через которую воздух поступает в сковороду.

Выхлопная система подачи воздуха

Система выхлопного воздуха состоит из:

• Выходной фильтр грубой очистки. (2-х стадийной с каблук 5-15 мкм, или с 3-я ступенями фильтрации в том числе Hepa могут быть предложены в качестве опции, скруббер вариант также возможен)
• Центробежный вентилятор, подходит для двигателя 2800 об/мин и динамически сбалансированного вентилятора. Подробная информация о емкости согласно таблице.
• 2 демпфера, один автоматический контроль для открытия и закрытия позиций, второй ручной контроль для изменения количества воздуха.
• Воздушная пленка покрывает нижнюю левую сторону сковороды, через которую воздух высасывается из сковороды.

Спринклерная система

Спринклерная система состоит из

• Кожух и Пневматически нагнетанный раствор, удерживающий сосуд.
• Перистальтический насос для переноса раствора.
• Пистолет-распылитель для покрытия пленкой.
• Система дозирования сахара.
• Пневматическая система для распыления раствора
• Соединительные трубки для раствора и воздуха между пистолетом резервуар раствора и пневматическая система
• Выдвижная рукоятка для крепления пистолетов внутри кастрюли.

Крепления

• Сковорода крепится на прочной раме MS channel. Крепление состоит из двух частей.
• Нижняя часть имеет приводную сборку.
• Верх полностью закрыт и закрыт для отрицательного давления воздуха.
• Верх выполнен в SS.
• Верхний шкаф снабжен двумя боковыми дверями для доступа к кастрюле и пленам для очистки.
• Дно кастрюли снабжено раковиной и сливом для очистки кастрюли.
• Передняя часть снабжена воздухонепроницаемым окном для просмотра процесса.
• Воздуходувки устанавливаются внутри шкафа в нижней части или могут быть удаленно установлены за пределами комнаты. Воздуходувки между воздуходувками и основным блоком, чтобы быть в области клиентов.
• Электрическая панель и перистальтический насос, установленный отдельно на стороне машины

Система управления

Система управления состоит из

• Электрическая логическая схема для включения/выключения двигателей, пневматического управления, управления нагревателем и логического управления последовательностью
• Пневматическое управление для последовательности включения/выключения распыления.
• Управление ПЛК, интеграция электрической и пневматической цепи с таймером и логической основеПоследовательности.
• Блокировки,
  1) три серии двигателей
  2) Блокировка давления воздуха с системой распыления
  3) Блокировка нагревателя с воздуходувкой

Дополнительный автоматизации управления

Мы можем обеспечить широкий спектр средств автоматизации для онлайн-мониторинга процесса. Мы предоставляем здесь ниже подробную информацию о доступных дополнительных элементах управления:

Паровой контрольный клапан:Пропорциональный клапан управления паром состоит из электро-пневматического преобразователя для контроля температуры воздуха на входе Примечание: клапан не включает в себя аксессуары и монтаж клапанов

Охлаждающий клапан управления водой (клапан осушения):Пропорциональный охлаждающий клапан управления водой состоит из электро-пневматического преобразователя для контроля увлажнения воздуха на входе

Мониторинг технического обслуживания фильтра Micro Vee: Расписание мониторинга технического обслуживания фильтра Micro Vee с помощью передатчика перепада давления и измерение журнал с помощью графического пользовательского интерфейса.

HEPA контроль за обслуживанием фильтра:График технического обслуживания фильтра HEPA с помощью передатчика перепада давления и измерение журнала с помощью графического пользовательского интерфейса.

Контроль отрицательного давления в камере для нанесения покрытия: график мониторинга отрицательного давления с помощью передатчика перепада давления и измерение журнал с помощью графического пользовательского интерфейса

Глушитель На Выпускной:Мы также можем предоставить глушитель на выхлопной

Измерение скорости воздуха: измерение скорости воздуха с помощью датчика измерения скорости воздуха будет установлено рядом с камерой обработки материала для достижения максимальной производительности процесса и достижения максимальной точности процесса, датчик скорости воздуха способен регулировать температурный дрейф высокой температуры.

Измерение влажности воздуха на входе:Измерение влажности воздуха на входе с помощью датчика измерения влажности будет установлено рядом с камерой обработки материала для достижения максимальной производительности процесса и достижения максимальной точности процесса, датчик влажности способен обрабатывать высокотемпературный тепловой дрейф.

Подключение системы SCADA:Подключение к системе SCADA для стороннего интерфейса или для подключения оборудования к системе центрального контроля и сбора данных через RS 232 DF1 или Modbus или Ethernet-подключение. Конечный пользователь должен решить возможность подключения во время заказа оборудования.

Дополнительные аксессуары/Особенности

• Осушения воздуха катушки
• Мокрый скруббер
• DP измерительный датчик для снятия показаний давления воздуха HEPA
• RH датчик
• HEPA фильтры
• Сахар система дозирования
• Обработчик воздуха байпас
• Электромагнитный пускатель конструкций
• Сменные покрытие сковороды
• Регулирующий клапан с необходимыми трубопроводами
• WIP форсунки
