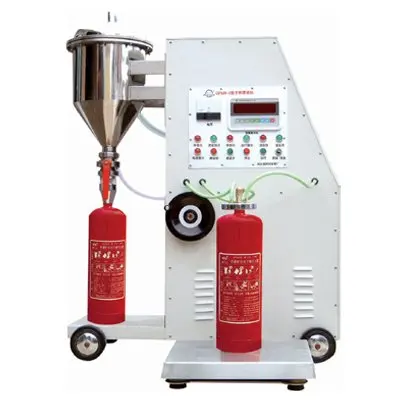

Машина для наполнения огнетушителя GFM 8-2

Скорость заполнения 6-12 кг/мин



I.      Общий обзор

GFM порошковый наполнитель-это новый продукт, разработанный и разработанный нашей фабрикой в сочетании с характеристикой фактического наполнения со ссылкой на преимущества своих аналогов в стране и за рубежом. Порошок быстро впитывается в цилиндр, который заполняется вакуумным струйным током. Он оснащен дисплеем T3806 с высокой точностью и принтером MP-T. Наполнение автоматическое и количественное. Остаточная пыль на фильтре очищается с помощью отрицательного давления, производимого вакуумом. Так как он интегрирует электронику, электрическое устройство и оборудование в одно целое, интенсивность труда снижена и рабочая среда улучшена. Он отличается небольшим объемом, легким весом, низким энергопотреблением, простым движением, простой работой и длительным сроком службы. Так что он специально подходит для наполнения порошком огнетушителя, а также идеально подходит для другого порошкового наполнения.

II.     Основные технические параметры

Объем: длина×Ширина×Высота (1130 мм×520 мм×1350 мм)

Вес: 200 кг

Напряжение: 380 В переменного тока/220 В 50 Гц

Мощность: 0.55KW

Точность наполнения: 1 кг≤+0,15

Скорость наполнения: 6-12 кг/мин





Рисунок 1 схема порошкового наполнителя

1. Цилиндр остаточного порошка 2. Ручной клапан

3. Выход порошкового разряда 4. Визуальное окно 5. Фильтр в сборе клапана 6. Подъемный Винт 7. Фильтр в сборе 8. Воздушный главный 9. Реле времени 10. Панель управления для электрических устройств 11. Выключатель питания (защита от утечки) 12. Всасывающая труба 13. Всасывающая труба для порошка 14. Прием трубы 15. Силовая всасывающая труба 16. Торцевая Крышка для наполнения 17. Поднятие маховика 18. Мотор 19. Вакуумный насос 20. Цилиндр должен быть заполнен 21. Провод датчика 22. Заземляющий провод для скамьи 23. Электронные весы скамья



III.           Использование и применение

Применение:

В GFM порошковой наполнитель, Y серии двигателя 0,55 кВт используется в качестве мотив мощности для привода 2X Вакуумный насос, которые могут удовлетворить требования к наполнению порошка различных огнетушителей и высасывать порошок из цилиндра использованного огнетушителя (см. Рис. 2). Наполнитель использует метод наполнения, интегрируя скорость и точность. Доступны два режима наполнения, а именно непрерывный и рабочий, которые подходят для производителей.

Наполнитель оснащен двумя всасывающими трубами (рис. 2-15 и 2-13). В процессе наполнения порошок заполняется в цилиндр из всасывающей трубы (рис. 2-15) через заглушку для наполнения (рис. 1-16). Когда порошок в используемом цилиндре огнетушителя должен быть высунут, всасывающая труба порошка (рис. 2-13) следует поместить в использованный тушенный цилиндр и всасывающую трубу порошка (рис. 2-15) На торцевой крышке для наполнения (рис. 1-16) заменена на всасывающую трубу порошка (рис. 2-13). Таким образом использованный порошок высасывается. (Неэффективный порошок в используемом огнетушителе не высасывается).

Работа по применению:

1. Соединение трубопровода

Сначала присоска для порошка (рис. 1-15) правильно подключен к ведру для хранения конического порошка склад (совесть ведра для хранения порошка обычно составляет 3:2 согласно рис. 2, и пользователь может определить его размер с точки зрения производственной мощности на его усмотрение). Затем проверьте, являются ли соединительные трубы свободными.

1. Защитная крышка

Защитный заземляющий провод для порошкового наполнителя должен быть подключен должным образом. Заземляющий провод для скамьи (рис. 1-22) предназначен для устранения статического электричества. Заземление является обязательным, так как статическое электричество производится в порошковой начинке, что будет мешать датчику скамьи и дисплею. Заземляющий аппарат (рис. 3 и 4) является переходным устройством для подключения электрических устройств к земле. Заземляющий провод для скамейки подсоединен к встроенному металлическому проводнику или его группе и сопротивление заземления не должно превышать 4 Ом. Использование этого протектора для устранения статических помех со скамьей и дисплеем является эффективным способом в соответствии со многими экспериментами.

IV. Удаление пыли из фильтра

В нормальных условиях наполнитель очистит фильтр один раз автоматически после заполнения одного цилиндра. Поскольку порошок имеет большое сцепление, когда необходимо тщательно очистить остаточную пыль от фильтра, порошковый цилиндр (рис. 1-1) должен быть помещен на поверхность наполнителя с верхним отверстием цилиндра, Соединенным встык к выпускному отверстию порошка (рис. 1-3), В случае отсутствия утечки с помощью подъемного ручного колеса (рис. 1-17). Откройте клапан фильтра в сборе (рис. 1-5); закройте ручной клапан (рис. 1-2) и установите кнопочный переключатель (рис. 5-22) для[Чистящие средства]Положении. Затем вакуумный насос будет продолжать работать до тех пор, пока[Stop] Кнопка (рисунок 5-18) не нажимается. Под действием регулятора Соленоидный клапан истечет и образует воздух в сборке фильтра через внутреннюю координацию. Фильтр очищается при использовании давления воздуха из-за отрицательного давления. После того, как очистка закончена, ручной ниппельный клапан (рис. 1-2) открыт, кнопочный переключатель (рис. 5-22) установлен в[Наполнитель]Положение и наполнение начинается снова.

V. Калибровка критериев взвешивания

В заказ, чтобы избежать путать программ и замедляет процесс системы в весе играть по причине mal-операция или неправильного использования бездельников, калибровки переключатель устанавливается на хвосте наполнителя. При нормальном использовании электронных шкал этот переключатель находится в выключенном положении.

VI. Возможные неисправности и их удаление

Симптомы	Неприятностей	Исправлений
Двигатель не работает после активации	Протектор утечки выключен	Проверьте, происходит ли утечка и заряжен после удаления
	Предохранитель открытый или свободный	Заменить и затянуть
	Теплового реле открыт	Проверьте, происходит ли повреждение и сброс, нажав кнопку reset
	Контактор сломан	Для ремонта или замены
	Схема управления отключена	Правильном подключении
Защита от утечки ломается после активации	Линия электропередачи подключен неправильно	Правильно подключены наполнитель и источник питания трехфазной четырехпроводной системы
	Сетевой выход трехфазной четырехпроводной системы через один протектор утечки	Сетевой выход трехфазной четырехпроводной системы должен быть через один протектор утечки
Всасывающая труба не работает после эксплуатации	Трубы и соединения утечки	Для ремонта
	Концевая крышка для заполнения не на месте	Должны быть разработаны
	Всасывающий электромагнитный клапан не открывается	У он был открыт
	Мануальный клапан не открывается	Откройте чехол
Всасывание порошка приостановлено после операции	Всасывающая труба блокируется	Снимите трубу, чтобы увидеть, уменьшена ли она, и Соединение заблокировано
	Труба утечек	Для ремонта
Явная пыль существует в воздушной магистрали	Фильтр поврежден при утечке	Для замены
	Проверьте фильтр во второй раз
После запуска двигателя автоматическая деталь не работает	Контактор поврежден	Заменим или отремонтируем
	Реле времени поврежден	Заменим или отремонтируем
Мигает или фигура дисплея ненормальная
	Датчик скамьи сбоев или штекер свободен	Проверьте, является ли сварка в вилке датчика свободной или затягивается
	Seatic электричество в статическом электричестве в конце крышки для заполнения	Заземляющий провод для заземляющего провода для скамьи не соединен прочно или металлический провод не зафиксирован должным образом
Автоматическая остановка сбоев, когда требования к весу выполнены	H va L ue является sma L er, чем L va L ue	Введите H va L ue так же, как L va L ue и прежний должен быть больше, чем L atter



VII. Энергия, не требующая обслуживания

1. Не допускаются примеси в порошке, всасываемом трубой;
2. Нет порошка, превышающего процент влаги, и КОРРОЗИОННЫЙ порошок должен использоваться для предотвращения повреждения оборудования;
3. Никакие электронные весы не должны эксплуатироваться на влажном, вибрирующем или качающемся месте, чтобы не повредить его элементы и точность;
4. Вода или пиломатериал не должны быть помещены в электрические элементы оборудования и дисплея для предотвращения утечки или повреждения электрических элементов.
5. После каждого использования в течение 5000 часов проверьте, поврежден ли фильтр или заблокирован;
6. После завершения каждой операции ручной всасывающий клапан должен быть закрыт и кнопочный переключатель (рис. 5-22)[Чистящие средства]Положение для очистки фильтра много раз и удаления остаточной пыли в сборе фильтра. В них открывается клапан фильтра в сборе (рис. 1-5).
7. Проверьте уровень масла в вакуумном насосе, который должен быть в середине двух линий выравнивания масла зеркала.
8. После того, как вакуумный насос используется в течение 3-6 месяцев, вакуумное масло должно быть изменено, как только загрязнение является тяжелым, интервал изменения масла должен быть сокращен, как это возможно.

Спецификация:

Правительство из лакированной кожи

Напряжение: 380В/220 В

Мощность: 0.55KW

Точность наполнения: 1kg≤±0. 02

Скорость наполнения: 6-12 кг/мин

Вес: 200 кг

Упаковка:

1130 мм × 520 мм × 1350 мм





Особенности:

Функция переработки порошка, доказана производителем огнетушителя три года без ошибок.

1. Автоматический контроль всей процедуры:

Всасывающий порошок склад или другого огнетушителя, Автоматическое наполнение, остановка и Очистка фильтра.

1. Точность:

Наполнитель оснащен T3806 электронными весами большой точности, составляющими контроллер с электрическими элементами. Если Вы заполняете небольшой цилиндр весом 0,5 кг или большой Огнетушитель весом 35 кг, все, что вам нужно сделать, это просто настроить вес, чтобы быть заполненным в электронном масштабе. В тех случаях, когда настройки вес заполняется, машина остановится сама по себе

1. Быстрота:
   Скорость наполнения: только 25-30 секунд необходимы для заполнения огнетушителя 4 кг и 45-50 секунд для 8 кг. поскольку для замены судна требуется всего три секунды, 110 огнетушителя весом 4 кг или 70 огнетушителей весом 8 кг могут быть заполнены в течение одного часа
2. Экономика
   Так как порошок хранится склад; необходимо подключить всасывающую трубу к источнику порошка. Порошок не следует перемещать повторно для заполнения, тем самым уменьшая отходы. Только один работник необходим для заполнения, тем самым экономя много рабочей силы и сокращая расходы с улучшенной экономической отдачей.
3. Автоматическая Чистка
   Функции наполнителя для автоматической очистки. Он будет очищен один раз после заполнения одного огнетушителя без использования ручного очистительного фильтра. Автоматический переключатель для очистки фиксируется отдельно. Для очистки необходимо нажать только кнопку, и наполнитель тщательно очистится сам по себе.
4. Экологически чистый
   Наполнитель помещается в цех розлива, в то время как порошок хранится склад, отделяя источник порошка от цеха и полностью избегая загрязнения от пыли. Используя наполнитель, порошок может быть плавно заполнен в огнетушитель.
