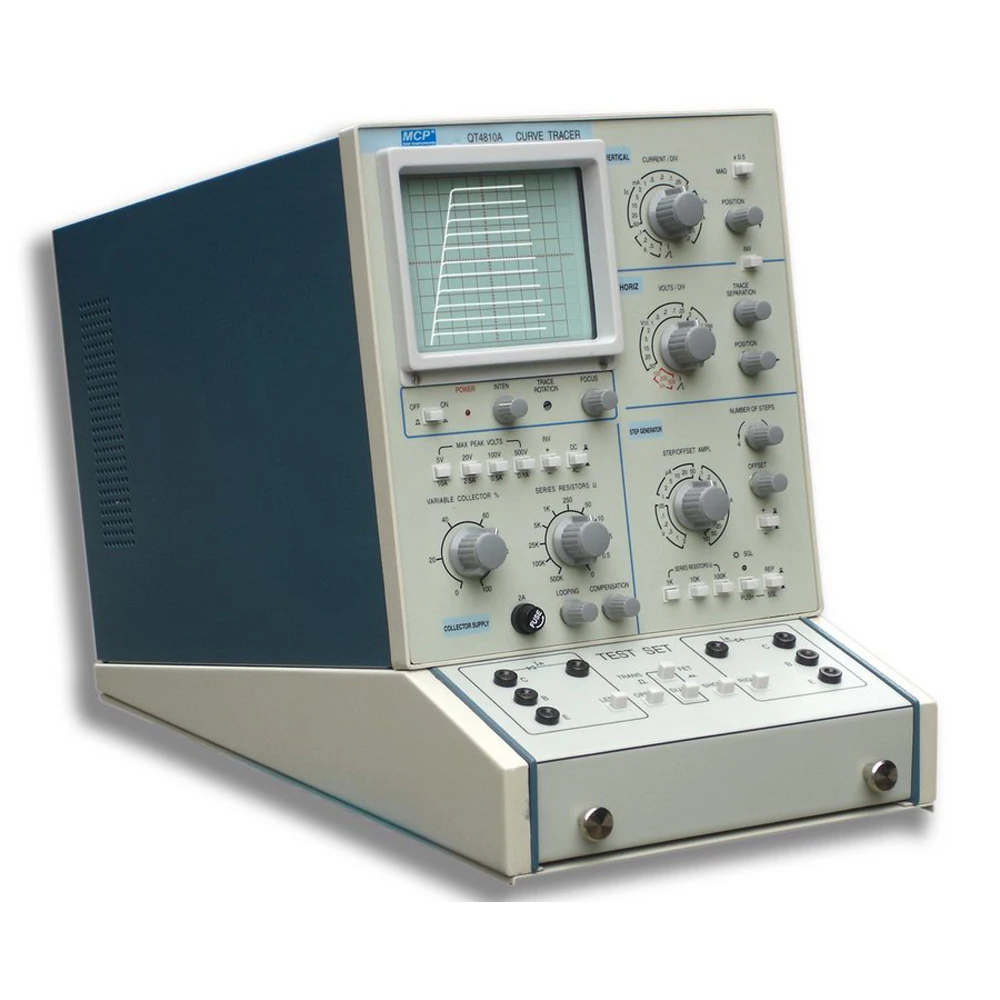

QT4810A-транзистор кривой TRACER

Особенности

. Прозрачный функция поможет подкорректировать недостатки
. Схема отображения двойного кластера для многократного усиления тока
. Макс. Шаг может привести выход с погрешностью в пределах 2-х V/STAGE
. Функция сопряжения для параллельного FET

Технические данные	QT4810A
Коэффициент отклонения вертикальной оси	Объем коллекторного тока (Ic)	20uA/DIV ~ 1A/DIV, разделена на 15 классов, погрешность составляет не более ± 3%
	Разворот токе стока силой диода (ИК)	0.2uA/DIV ~ 1A/DIV, разделить на 6 классов
		2uA/DIV & sim;10uA/DIV, погрешность составляет не более ± 3%
		0.2uA/DIV ~ 1uA/DIV, погрешность составляет не более ± 10%
		0.2uA/DIV,interfere≤ 0,5 V/DIV
	Базовый ток или базовое напряжение	20мв/DIV,error≤ ± 3%, отклонения multifying factor× 0,5, error≤ ± 10%
Коэффициент отклонения горизонтальной оси	Сфера применения коллектор напряжения	0,05 V/DIV ~ 500V/DIV разделены на 10 классов, error≤ ± 3%
	Объем сливного тока напряжения диода	100V/DIV ~ 500V/DIV разделена на 3 классов, error≤ ± 5% (для соответствия 5kv тест теплого пола)
	Сфера применения базовое напряжение	0,05 V/DIV ~ 2V/DIV разделена на 6 классов, error≤ ± 3%
	Базовый ток или исходное напряжение	0,1 V/DIV,error≤ ± 3%
Шаг сигнала	Объем шаг ток	1uA/STAGE ~ 0.1A/STAGE, делится на 16 классов, error≤ ± 5%
	Сфера применения шагового напряжения	0,05 V/этап ~ 2V/сцена разделена на 6 классов, error≤ ± 5%
	Сценический номер на кластера	4 ~ 10 этапов непрерывного регулирования
	Шаг обнуление	Не менее ± 1DIV
	Количества пройденных шагов в секунду	200 (коммерческая частота: 50 Гц)
	Шаг полярности	Положительный или отрицательный
	Шаг формы	Непрерывная или Одиночная кластера
Коллектор развертки питания	Макс. Ток развертки поставить каждой категории	0 ~ 5 в класс: 10A
		0 ~ 20 в класс: 2.5A
		0 ~ 100 в класс: 0.5A
		0 ~ 500 в класс: 0.1A
	Рассеивания сопротивления	0 ~ 500kΩ, разделенный на 11 классов
		10Ω & sim;500kΩ,error≤ ± 10%
		0.5Ω ~ 2.5Ω,error≤ ± 20%
Источник питания		220VAC ± 10%,50 Гц ± 2 Гц
Размеры (ШхВхГ)		240 × 330 × 480 мм
Вес		13,5 кг
