Многожильная проволока из алюминия с алюминиевым
- Категория: Electrical Wires >>>
- Поставщик: Henan,Tong-Da,Cable,Co.,Ltd.,[Henan,China]Henan
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Sep-19-2025 | 88.84 $* | 92.66 $* |
| Aug-19-2025 | 87.40 $* | 91.25 $* |
| Jul-19-2025 | 73.52 $* | 77.8 $* |
| Jun-19-2025 | 86.94 $* | 90.18 $* |
| May-19-2025 | 75.62 $* | 79.25 $* |
| Apr-19-2025 | 84.66 $* | 88.34 $* |
| Mar-19-2025 | 84.30 $* | 88.71 $* |
| Feb-19-2025 | 83.55 $* | 87.59 $* |
| Jan-19-2025 | 82.24 $* | 86.35 $* |
Характеристики
Описание продукта:

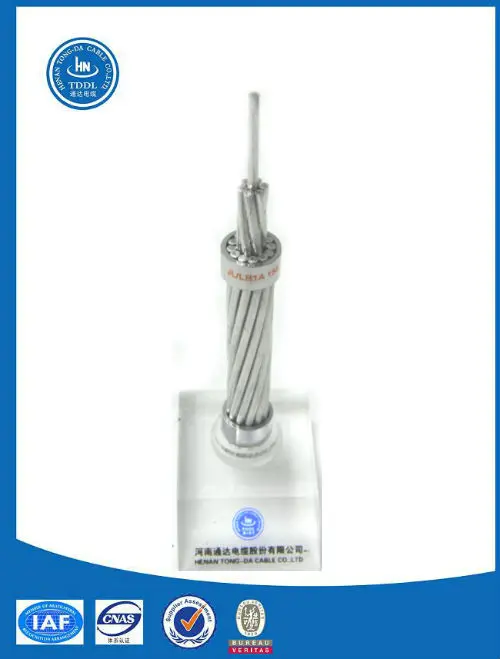

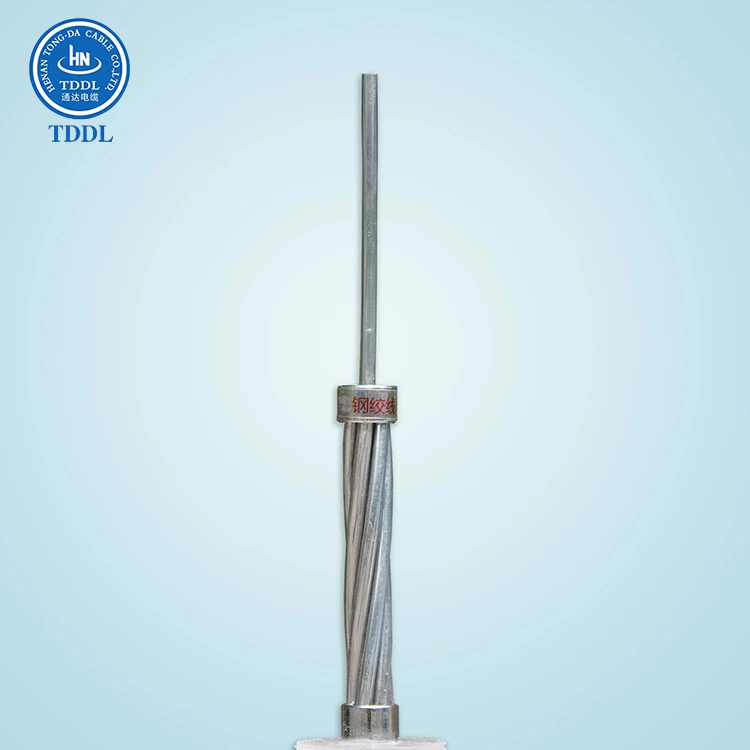

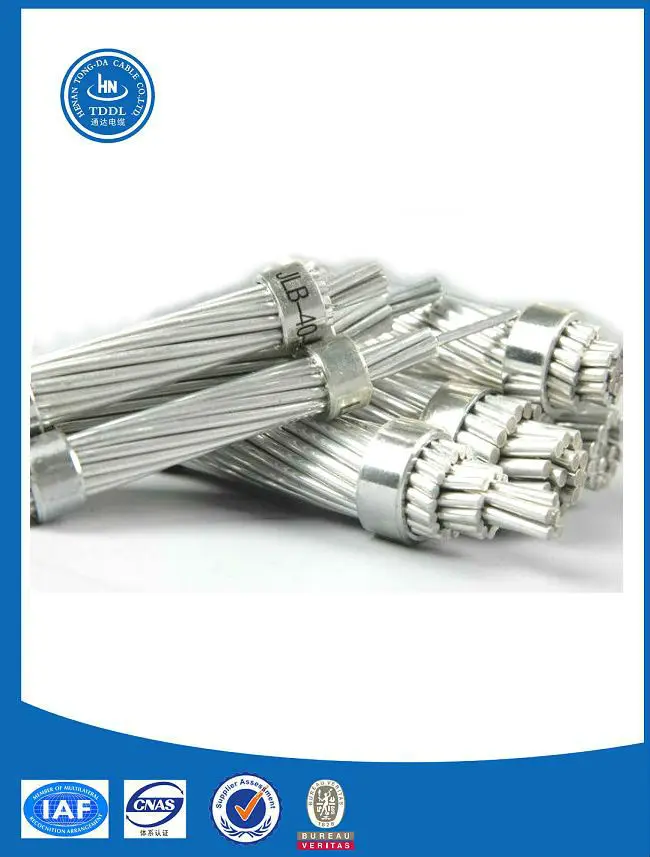

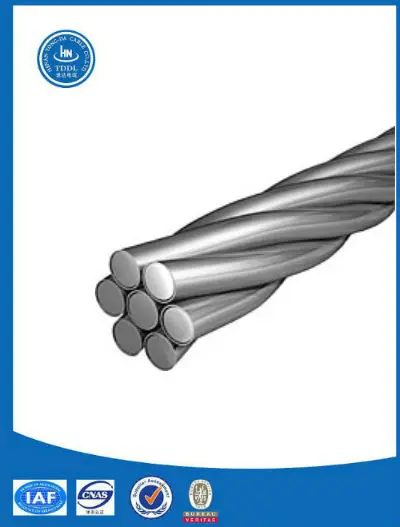

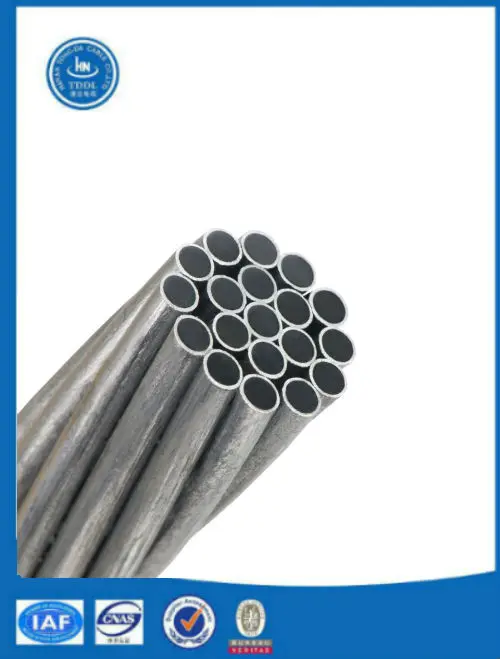

Алюминиевый плакированный стальной провод (как провод/ACS провод)
Применение:
Производство голой накладной проводник, OPGW, заземляющий провод, посыльного провода, guy провод, сформированная проволока для защиты,Линия передачи и распределения, забор, Парикмахерская проволока и оборудование.
1. На Растяжение требования
|
Номинальная мощность Диаметр |
Размер |
20.3% |
27% |
30% |
40% |
|||||
|
В такой стране, как./мм |
В такой стране, как./мм |
AWG |
Фунтов на квадратный дюйм |
МПа |
Фунтов на квадратный дюйм |
МПа |
Фунтов на квадратный дюйм |
МПа |
Фунтов на квадратный дюйм |
МПа |
|
0,2043 0,1880 0,1819 0,1729 0,1620 0,1549 0,1443 0,1369 0,1285 0,1144 0,1019 0,0907 0,0808 |
5,19 4,78 4,62 4,39 4,11 3,93 3,67 3,48 3,26 3,91 2,59 2,30 2,05 |
4
5
6
7
8 9 10 11 12 |
155 000 160 000 165 000 170 000 175 000 180 000 185 000 190 000 195 000 195 000 195 000 195 000 195 000 |
1070 1100 1140 1170 1210 1240 1280 1310 1340 1340 1340 1340 1340 |
125 000 129 000 133 000 137 000 141 000 145 000 150 000 154 000 156 000 156 000 156 000 156 000 156 000 |
862 889 917 945 972 1000 1034 1062 1076 1076 1076 1076 1076 |
80 000 84 000 88 000 92 000 96 000 96 000 98 000 98 000 99 500 99 500 99 500 99 500 99 500 |
703 731 758 786 786 814 841 869 883 883 883 883 883 |
80 000 84 000 88 000 92 000 96 000 96 000 98 000 98 000 99 500 99 500 99 500 99 500 99 500 |
552 579 607 634 662 662 676 676 686 686 686 686 686 |
2. Физические константы
|
% Проводимости |
Плотность при температуре 20 °C |
Модуль Эластичность фунтов на квадратный дюйм |
Коэф. Линейного Exp. |
Температура Коэф. Сопротивления |
|
20,3 |
0,2381 lb/in3 (6,59 г/см3) |
23,5 × 106 (162 ОПС) |
0,0000072/°F (0,0000126/) |
0,0020/°F (0,0036/) |
|
27 |
0,2135 lb/in3 (5,91g/cm3) |
20,3 × 106 (140 ОПС) |
0,0000077/°F (0,0000134/) |
0,0020/°F (0,0036/) |
|
30 |
0,2027 lb/in3 (5,61 г/см3) |
19,1 × 106 (132 ОПС) |
0,0000079/°F (0,0000138/) |
0,0021/°F (0,0038/) |
|
40 |
0,1676 lb/in3 (4,64 г/см3) |
15,8 × 106 (109 ОПС) |
0,0000089/°F (0,0000155/) |
0,0022/°F (0,0040/) |
3. Вариации диаметра провода
|
Указанный диаметр, В. |
Допустимые погрешности в указанном диаметре, плюс и минус |
|
От 0,2043 до 0,1000, включая От 0,1000 до 0,0800, включая |
1.5% 0,0015 в такой стране, как. (0,038 мм) |
4. Толщина и сопротивление алюминия
|
% Проводимости |
% Номинального радиуса провода |
D.C. Сопротивление на 20 |
|
20,3 27 30 40 |
10% 14% 15% 25% |
51,01 Ом · cmil/ft 38,41 Ом · cmil/ft 34,57 Ом · cmil/ft 25,93 Ом · cmil/ft |
Стандарт
| Алюминиевая стальная нить ASTM B416 | |||||||
| Номер кода | Зона | Нет. Проводов | Диаметры | Вес | Номинальная сила | Сопротивления постоянного тока | |
| Mm2 | Провод | Проводник | Кг/км | КН | Ом/км | ||
| 3 Нет 5 Awg. | 50,32 | 3 | 4,62 | 9,96 | 334,1 | 54,42 | 1,6990 |
| 3 Нет 6 Awg. | 39 ,00 | 3 | 4,11 | 8,87 | 265,0 | 45,74 | 2,1420 |
| 3 нет 7 Awg. | 31,65 | 3 | 3,67 | 7,90 | 210,1 | 38,36 | 2,7010 |
| 3 № 8 Awg. | 25,10 | 3 | 3,26 | 7,03 | 166,7 | 32,06 | 3,4060 |
| 3 Нет 9 Awg. | 19,90 | 3 | 2,91 | 6,26 | 132,2 | 25,43 | 4,2940 |
| 3 нет 10 Awg. | 15,78 | 3 | 2,59 | 5,58 | 104,8 | 20,16 | 5,4150 |
| 7 НЕТ 5 Awg. | 117,40 | 7 | 4,62 | 13,90 | 781,1 | 120,27 | 0,7426 |
| 7 НЕТ 6 Awg. | 93,10 | 7 | 4,11 | 12,40 | 619,5 | 101,14 | 0,9198 |
| 7 нет 7 Awg. | 73,87 | 7 | 3,67 | 11,00 | 491,1 | 84,81 | 1,1600 |
| 7 № 8 Awg. | 58,56 | 7 | 3,26 | 9,78 | 389,6 | 70,88 | 1,4630 |
| 7 НЕТ 9 Awg. | 46,44 | 7 | 2,91 | 8,71 | 308,9 | 56,20 | 1,8440 |
| 7 нет 10 Awg. | 36,83 | 7 | 2,59 | 7,76 | 245,1 | 44,58 | 2,3250 |
| 7 НЕТ 11 Awg. | 29,21 | 7 | 2,30 | 6,91 | 194,4 | 35,35 | 2,9320 |
| 7 НЕТ 12 Awg. | 23,16 | 7 | 2,05 | 6,16 | 154,2 | 28,03 | 3,6970 |
| 19 нет 5 Awg. | 318,70 | 19 | 4,62 | 23,10 | 2129,0 | 326,39 | 0,2698 |
| 19 № 6 Awg. | 252,70 | 19 | 4,11 | 20,60 | 1688,0 | 274,55 | 0,3402 |
| 19 нет 7 Awg. | 200,40 | 19 | 3,67 | 18,30 | 1339,0 | 230,18 | 0,4290 |
| 19 № 8 Awg. | 158,90 | 19 | 3,26 | 16,30 | 1062,0 | 192,41 | 0,5409 |
| 19 номер 9 Awg. | 126,10 | 19 | 2,91 | 14,50 | 842,0 | 152,58 | 0,6821 |
| 19 нет 10 Awg. | 99,96 | 19 | 2,59 | 12,90 | 667,7 | 121,00 | 0,8601 |
| 37 нет 5 Awg. | 620,60 | 37 | 4,62 | 32,30 | 4170,0 | 635,43 | 0,1394 |
| 37 нет 6 Awg. | 492,20 | 37 | 4,11 | 28,80 | 3307,0 | 534,86 | 0,1757 |
| 37 нет 7 Awg. | 390,30 | 37 | 3,67 | 25,70 | 2623,0 | 448,09 | 0,2216 |
| 37 № 8 Awg. | 309,50 | 37 | 3,26 | 22,90 | 2080,0 | 374,67 | 0,2794 |
| 37 нет 9 Awg. | 245,50 | 37 | 2,91 | 20,30 | 1649,0 | 279,11 | 0,3523 |
| 37 нет 10 Awg. | 194,70 | 37 | 2,59 | 17,90 | 1308,0 | 235,61 | 0,4443 |
