Машина для окрашивания пряжи HT

Технические характеристики:


Виды пряжи: хлопок, вязка, шерсть, акрил, полиэстер, Кашмир, ангора

Рабочее давление: 3,8 бар

Испытательное давление: 6 бар

Рабочая температура: 130 °C на уровне моря

Емкость: (предназначено) кг/заряд

Конструкция машины: полностью из нержавеющей стали

Тип нагрева: косвенные

Система управления: полностью автоматический PLC


1. Циркуляционный насос для воды:

Высокоемкий насос, изготовленный полностью из нержавеющей стали AISI 316 L. Насос очень прост в обращении и обслуживании. Он был оснащен подходящим механическим уплотнением для предотвращения протекания.


2. Направление циркуляции:

Химические жидкости, которая отправляется по покрытию основного (водогрейные котлы окрашивания бак) осуществляется с помощью циркуляционного насоса. Утечка воды изнутри и снаружи (сброс)

Вход и выход внутрь (за дополнительную плату) осуществляется с помощью с пневматическим приводом на ликера разворота (накладной петли), которая работает в обоих направлениях.


3. Нагрев и охлаждение:

AISI 316 L качественные трубы из нержавеющей стали, которые нагреваются из котла (красящий бак-основной бак) Выдерживают давление пара до 16 бар.


4. Химический/Краситель Бак:

Основная цель химического бака-смешивание и нагревание химических веществ (Каустический, пероксид и т. д.), красителей и воды. Химикаты, Красящие Материалы и вода нагреваются насыщенным паром высококачественными трубами из нержавеющей стали AISI 316 L, которые работают опосредованно. Химический бак будет производиться 1/7 пропорции основной kier.

5. Время нагрева:

Под давлением пара 6 бар; Через 20 минут температура жидкости в красящем резервуаре достигает 100 C ° от 20 C °, а также достигает 130 C ° от 100 C ° 'за 20 минут. Градиент нагрева равен 4 С °/мин (& Delta;t)

6. Время охлаждения:

При условии, что; При давлении до 3 бар давления и 10 C °; «15 минут, температура жидкости в котле (покрытию основного) уменьшает 85 C ° от 100 C ° с охлаждающей воды.

7. Клапаны:

Все клапаны контролируются с пневматическим управлением и всех поверхностей, которые свяжитесь с грузовой автомобиль для перевозки химических жидкостей, изготовлены из нержавеющей стали холодного проката AISI 316 L высококачественный материал из нержавеющей стали.

8. ТНВД:

Сделано центробежным насосом, который имеет шасси из нержавеющей стали AISI 316 L. Он поставляет химическую (дополнительную) жидкость из химического (дополнительной) бака в основной бак (машину) под давлением. В то же время, это делает линейный или изгиб дозирования (Дозирующий) при условии, что после получения данных от программист.

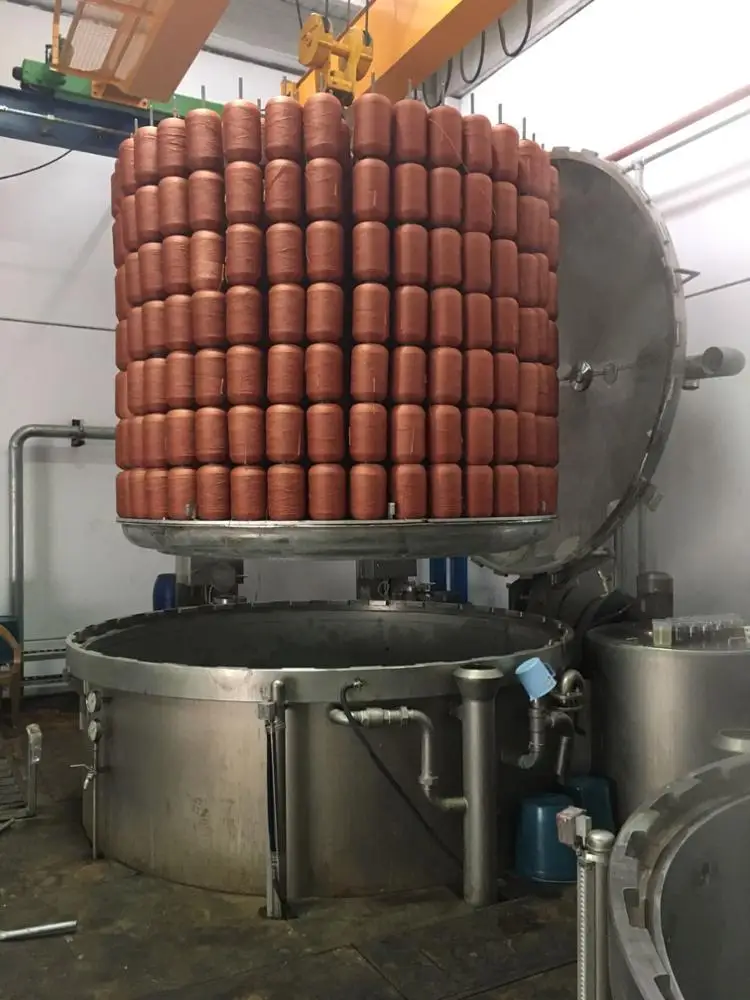

9. Несущая часть материала:

Для использования в машине полностью 2 шт. конус (пряжа) перевозчик, который сделан AISI 316 L качества нержавеющей стали будут даны. Перевозчиков можно изготовить в две формы из нержавеющей стали столовые приборы; Трубок, которые имеют отверстия на своем теле (перфорированная) или баров в форме меч.

10. Контроллер машины:

Элиар или enmos программистов используются в полностью автоматическая машина для закатки машины.

11. Система воздушных подушек:

Система воздушных подушек является стандартной в машине, которая обеспечивает гибкость в окрашивании. С помощью системы air-pad может быть окрашена до % 50 от общей мощности. (Напр. Для 100 кг машина вы можете покрасить 50 кг. В одной и той же машине) наш главный бак (крашения бак) изготавливается в соответствии с "надувной матрас системы" вам нужен дополнительный половина Перевозчик Для данную операцию. (Опция)

12. Электротехническое оборудование:

Известные отметки будут использоваться в электрической панели управления и на машине

13. Электрическая панель пластины:

Панели изготовлены с 304 Качество из нержавеющей стали 1,5 мм. Материал пластин.


Технические характеристики электрической панели


1. Панели изолированы с статический лак для того, чтобы сэкономить время жизни электронных устройств и все другие продукты, против ржавчины; Отводят влагу и воды и химических материалов в красителе домашних условиях.

2. Охлаждающий вентилятор устанавливается на электрическая панель для того, чтобы охладить электрических устройств (программист и частота драйверы)

3. Двигатель насоса управляется с помощью частоты драйверы и скорость (об/мин.) может занять больше времени, а затем от цифровой тахометр.

4. Машина температуры и безопасности дренажные температура может применяться и управлять со цифровые термостаты на электрическая панель.

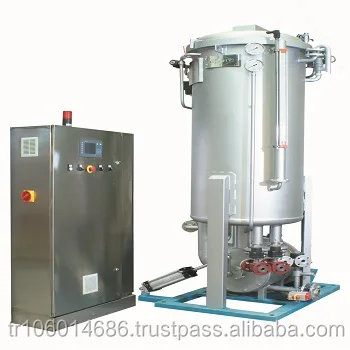

Полностью автоматический H.T. Пряжа небольшая красильная машина

Стандартное техническое оборудование и технические характеристики


Основной Kier (машина) Нержавеющая сталь 316 L

Химический (краситель) бак из нержавеющей стали 316 л

Циркуляционный насос и электродвигатель 316 л

Перевозчик материала 2 шт.

Теплообменник из нержавеющей стали 316 л/нарисованная труба

Химический (краситель) бак воды Впускной пневматический клапан

Химический (краситель) воздушный клапан сброса воды

Химический (краситель) Бак водяного отопления пневматический клапан

Химических веществ (краситель) бак механик/Электрический мотор

Химический (краситель) Индикатор уровня бака P 200

Главный Kier Вход воды 1 пневматический клапан

Главный Воздушный Клапан


Инжекционный (Дозирующий) клапан пневматический клапан

Впрыскивающий насос автомат розлива

Перепускной клапан пневматический клапан

Пневматический клапан сброса сжатого воздуха

Нагревательный клапан и уплотненный пневматический клапан

Охлаждающий клапан и уплотненный пневматический клапан

Клапан-бабочка (всасывание) пневматический

Клапан-бабочка (пресс) пневматический


Надувной матрас система автоматического захвата

Обратный клапан (предохранительный клапан) пневматический

Индикатор уровня 1 единица

Разница давления (& Delta;P) оборудование 1 единица

Блок управления скоростью циркуляционного насоса (преобразователь частоты) & Delta;P - Inverter control

Панель управления полностью автоматическая машина

Главный бак на входе воды 2 клапана Пневматический

HT пневматический клапан сброса воды

Быстроразъемный клапан (горячий) пневматический

Быстроразгрузочный клапан (холодный) пневматический

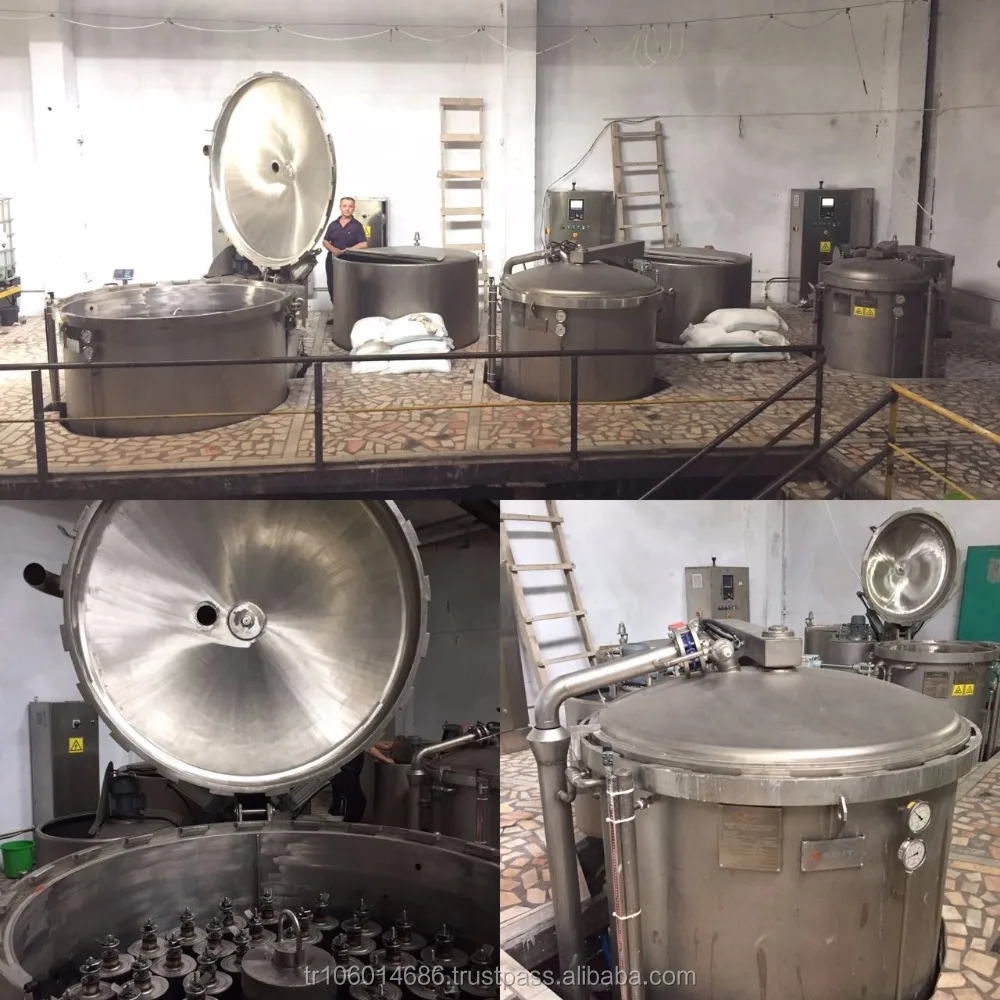

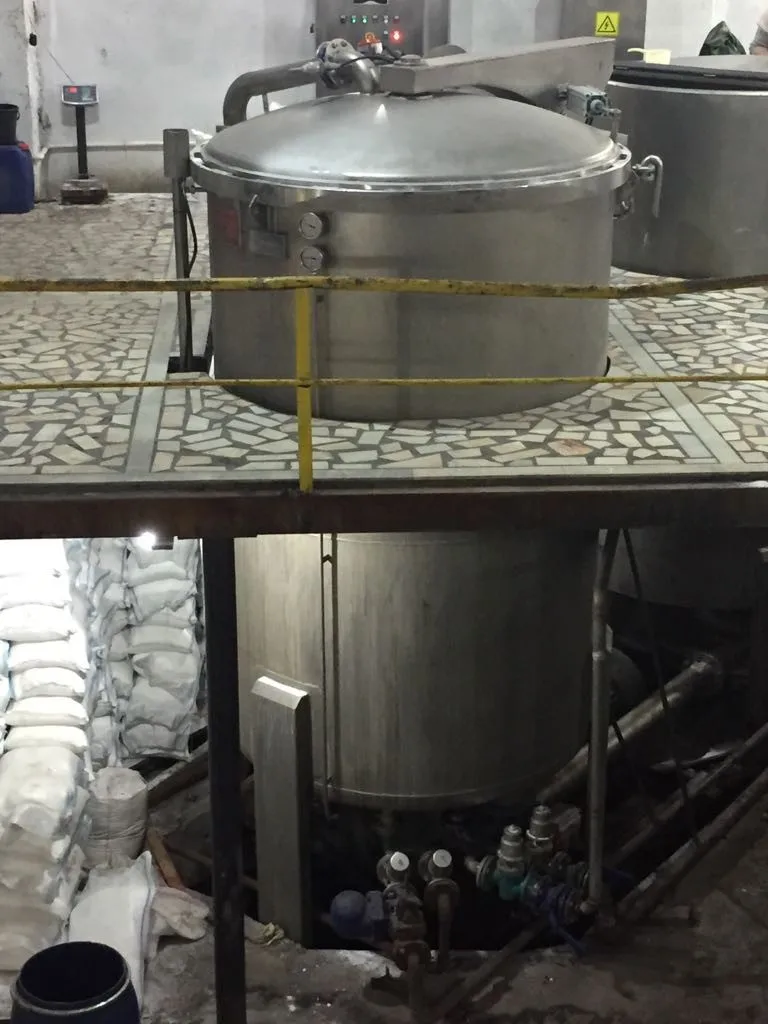

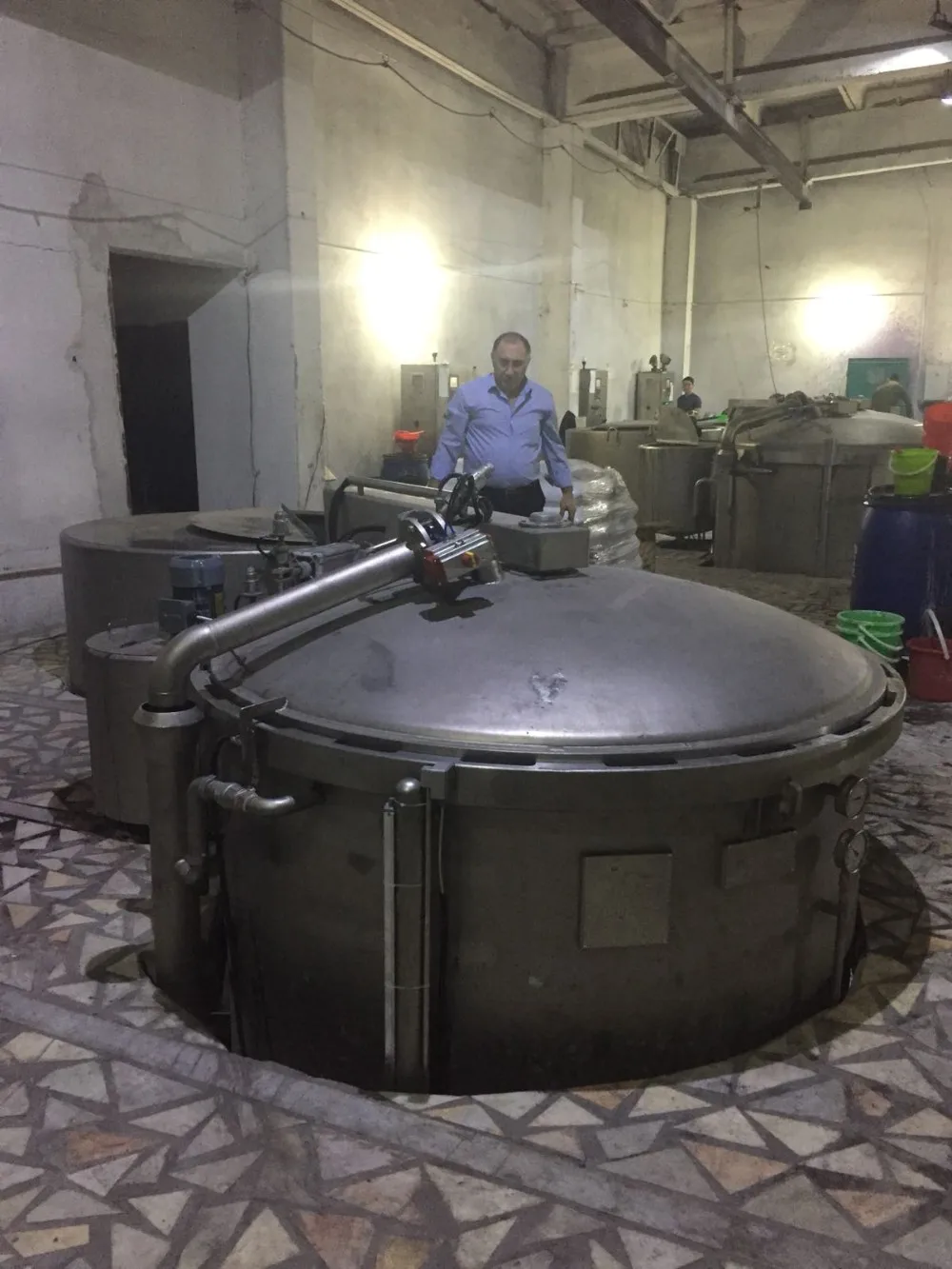

Детальные изображения

Упаковка & Доставка

Название можно посмотреть здесь.

Стоимость экспорта упаковка

Все виды доставки по договоренности
