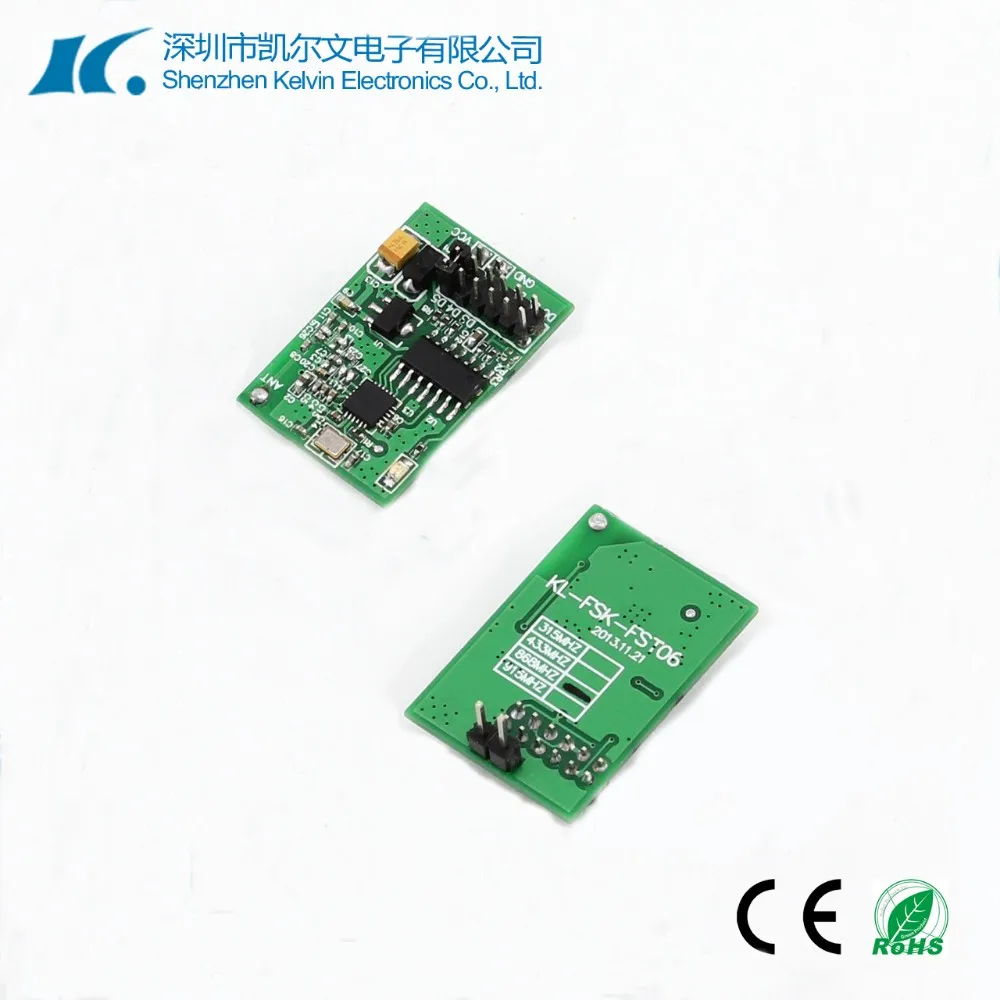

DC5V 6-канальный 868 МГц RF передатчик и приемник KL-TF06
KL-TF06/KL0RF06-высокопроизводительный радиочастотный передатчик и модуль приемника. Он предназначен исключительно для работы во всем мире без применения частоты, такие как 315 МГц, 433 МГц, 868 МГц и 915 МГц с низким энергопотреблением и широким диапазоном. Его основная схема принимает RF67 чип беспроводного передатчика с небольшим размером, низким напряжением, низким энергопотреблением, высокой мощностью, высокой чувствительностью, дальним расстоянием приема и высокой скоростью связи.
ØМощность передачи:7dBm, 9dBm,11dBm, 13dBm является необязательным.
ØМодуляции:FSK (FM)
ØКодирование Тип:Личный обучающий код с MCU
ØСкорость передачи данных:600 к/с
ØРабочая температура:-10°C~70°C
ØРазмер:20*30*9 мм
2. Применение модуля радиочастотного передатчика
Широко используется в автомобилях, мотоциклах, дистанционном стартере двигателя, дверных замках автомобиля, противоугонной сигнализации и охранной системе, личной сигнализации, домашней системе безопасности, домашнем электрическом управлении, беспроводных игрушках, продукты беспроводного дистанционного управления от короткого до среднего расстояния, двери гаража и открыватели ворот, беспроводные рулонные жалюзи и управление затвором, автоматизация промышленности и т. Д.

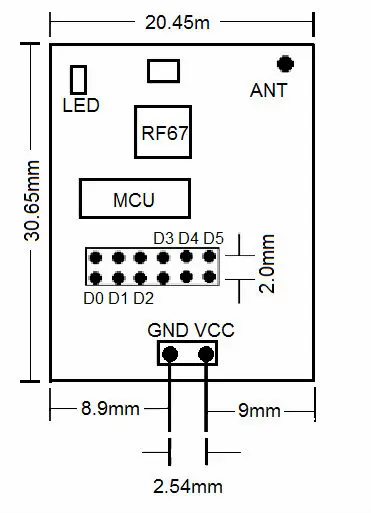

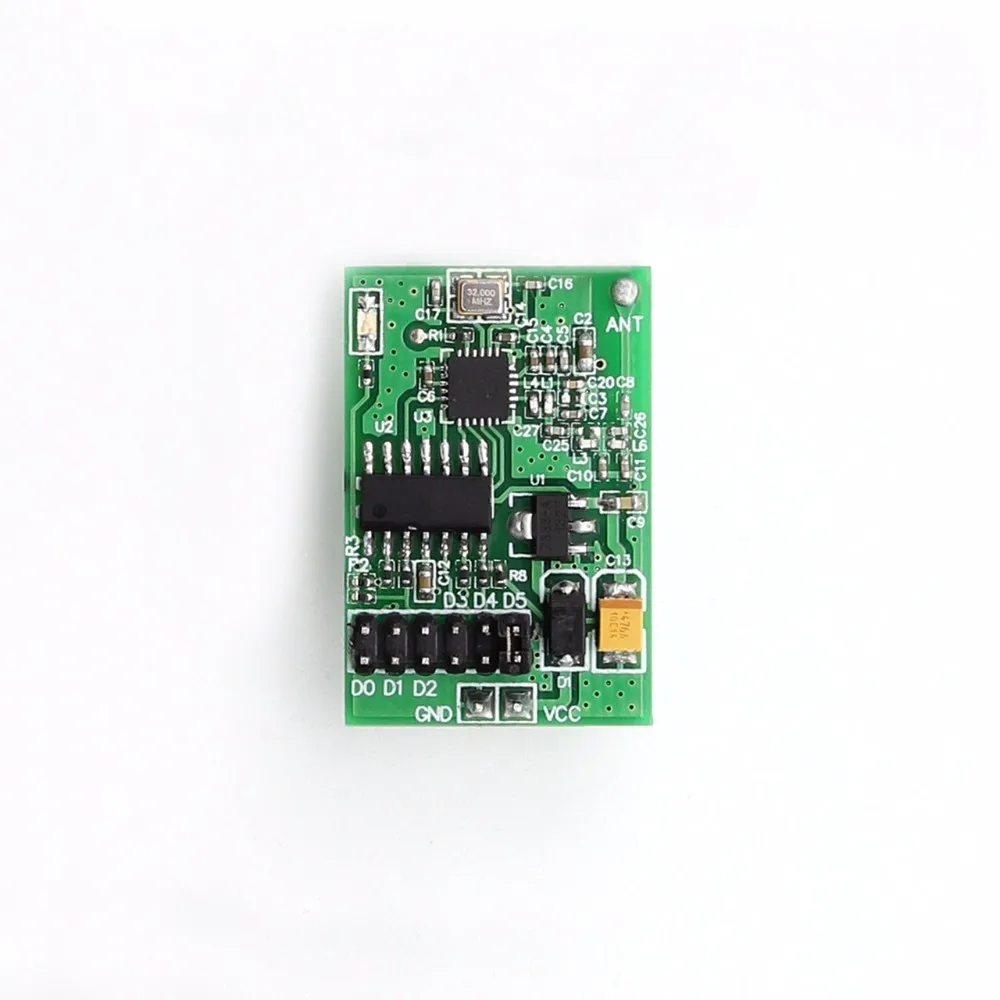

3. Описание контакта
PIN-код
Описание продукта:
D0
Данных
D1
Данные (режим блокировки, когда перемычка на нем)
D2
Данных
D3
Данных
D4
Данные (режим переключения при включении перемычки)
D5
Данные (мгновенный режим, когда перемычка на нем)
VCC
Кнопка включения +
GND
Заземления
Муравей
Антенна
4.Мощность передачи выбор
Монтажный 4,7 K сопротивление на R2 или/и R3 для того чтобы выбрать мощность передачи.
R2
R3
Мощность
-
-
13dBm
4,7 K
-
11dBm
-
4,7 K
9dBm
4,7 K
4,7 K
7dBm
5.Операция
KL-TF06-это модуль передатчика FSK, должен работать вместе с KL-RF06. Соедините их перед использованием.
Шаги Эксплуатация:
1) Нажмите кнопку обучения и удерживайте в течение 3 секунд, светодиодный индикатор.
2) Короткое замыкание одного из D1, D4 и D5 с перемычкой на модуле передатчика.
3) светодиодный индикатор будет выключен после того, как мигнет. Это означает, что все готово. Один приемник может запоминать максимум 20 шт. различных передатчиков.
4) перемычка на D1 во время сопоставления, выходной режим блокировки.
Перемычка на D4 во время сопоставления, выходной режим переключения работы.
Перемычка на D5 во время соответствия, выходной мгновенный режим работы.
5) приемник может работать только в одном рабочем режиме с одним передатчиком, но три рабочих режима с различными передатчиками.
6) Удалите передатчик: Нажмите кнопку обучения и удерживайте ее более 3 с, пока светодиодный индикатор не выключится после освещения.
Антенна должна быть Φ1 мм, 86 мм длина одножильный медный провод.
