24V светодиодный драйвер функция поддержания движения в выбранном ряду с выдвижной ручкой размером 24v выходом на 5 лет гарантии

Модель

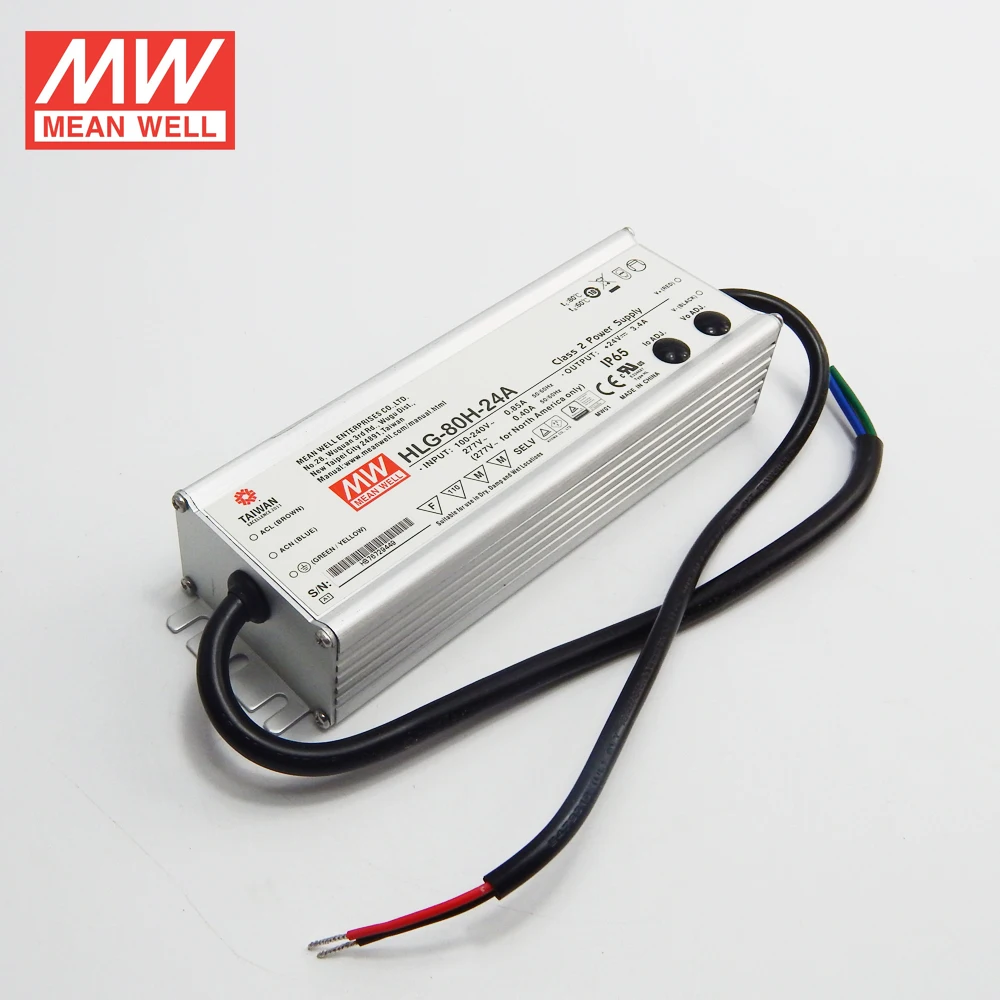

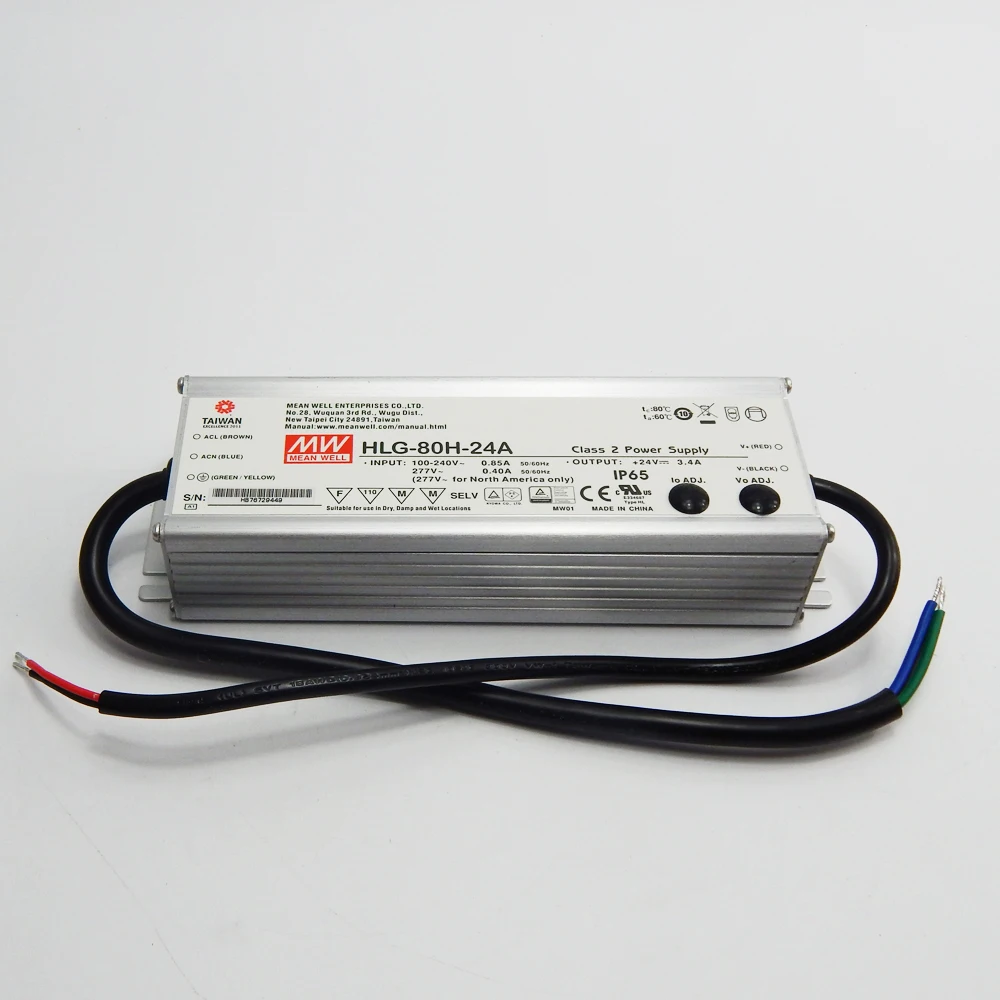

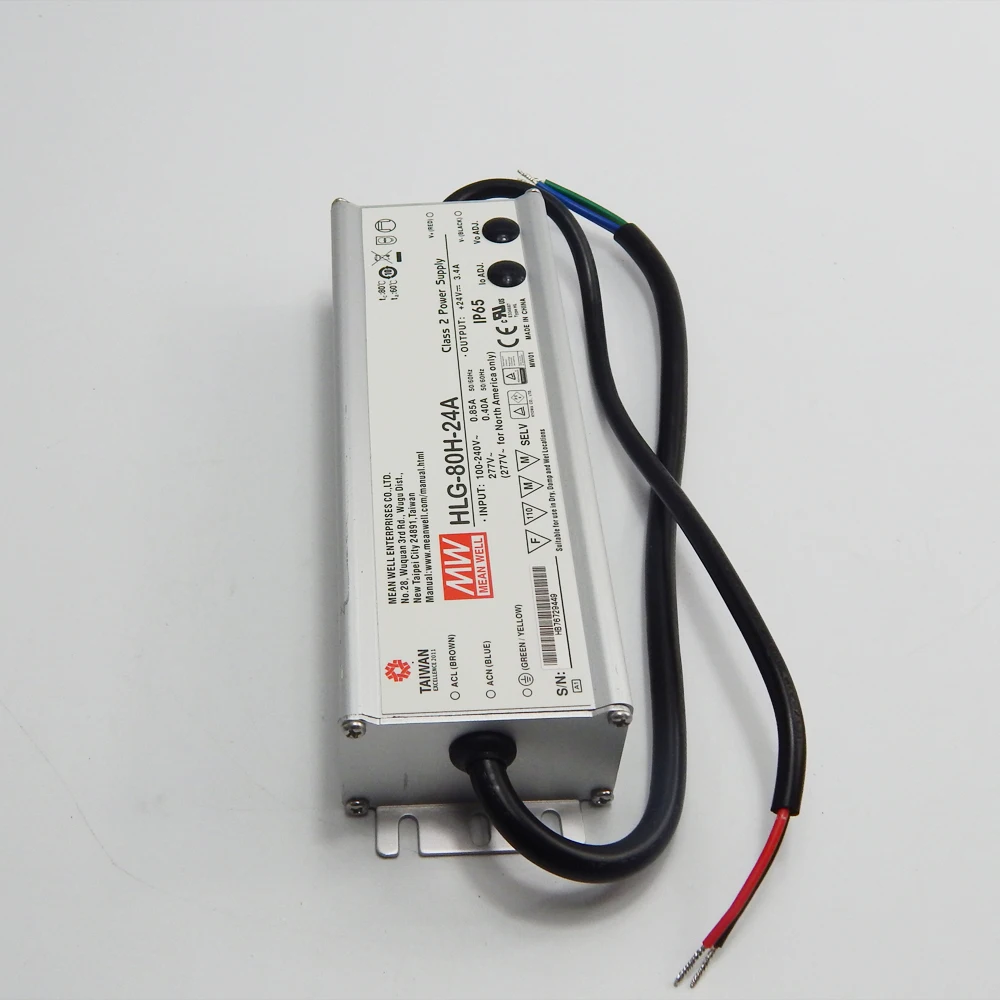

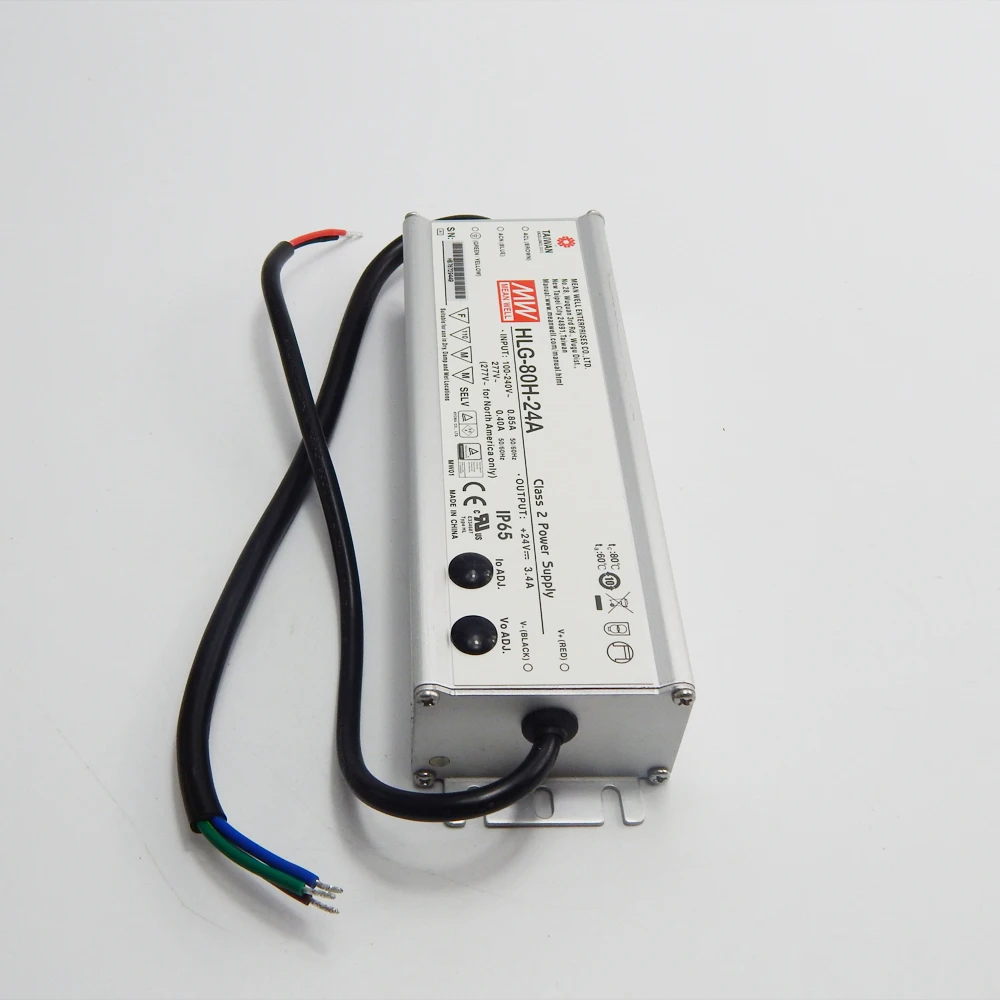

HLG-80H-24A

Выход

Напряжение постоянного тока

24 V

Постоянный ток области Note.4

14,4 ~ 24 V

Номинальный ток

3.4A

Номинальная мощность

81,6 W

Пульсация и шум (макс.) Примечание. 2

150mVp-p

Напряжение Прил. Диапазон Note.6

22 ~ 27 V

Тока Прил. Диапазон

2,04 ~ 3.4A может регулироваться только внутренним потенциометром типа А

Допустимое отклонение напряжения Note.3

±1. 0%

Нестабильность выходного напряжения

±0. 5%

Регулирование нагрузки Note.8

±0. 5%

Настройка, время подъема Примечание. 9

2000 мс, 80 мс/115 В переменного тока при полной нагрузке 1000 мс, 80 мс/230 В переменного тока при полной нагрузке; B Тип 2000 мс, 200 мс при 95% нагрузке 230В/115 В переменного тока

Время удержания (тип.)

16 мс при полной нагрузке 230VAC/115VAC

Входной сигнал

Диапазон напряжения Note.5

90 ~ 305VAC 127 ~ 431VDC

Частотный диапазон

47 ~ 63 Гц

Коэффициент мощности (тип)

PF> 0,96/115VAC, PF> 0,96/230VAC, PF> 0,94/277VAC при полной нагрузке (см. Кривую "Характеристика коэффициента мощности")

Суммарный коэффициент гармонических искажений

THD <20% при выходной нагрузке> = 60% при 115VAC/230VAC inp ut и outpu t загрузка> = 75% при 277VAC входе

Эффективность (тип.)

90.5%

Ток переменного тока (тип.)

0.85A/115VAC 0.425A/230VAC 0.4A/277VAC

Пусковой ток (тип.)

Холодный старт 70А (ширина = 485μS измеряется при 50% Пике) при 230 В переменного тока

Ток утечки

<0.75mA/277VAC

Защита

Перегрузки по току Note.4

95 ~ 108% Тип защиты: ограничение постоянного тока, автоматически восстанавливается после устранения неисправности

Защита от короткого замыкания

Режим икоты, автоматически восстанавливается после устранения неисправности

Защита от перенапряжения

28 ~ 35 в тип защиты: Отключение о/п напряжения с автоматическим восстановлением или повторным включением для восстановления

Защита от перегрева

85°C±10°C(RTH2) Тип защиты: выключение напряжения o/p, повторное включение для восстановления

Окружающая среда

Работая TEMP.

-40 ~ + 70°C(См. "кривая смещения")

Рабочая влажность:

20 ~ 95% RH без конденсации

Температура хранения. Влажность

-40 ~ + 80°C, 10 ~ 95% относительной влажности

Темп. Коэффициент

± 03%/°C (0 ~ 50 °C)

Вибрация

10 ~ 500 Гц, 5G 12 мин./1 цикл, период для 72 мин. Каждый вдоль X, Y, Z осей

Безопасность и

EMC

Стандарты безопасности Note.6

UL8750, CSA C22.2 нет. 250,0-08 (за исключением HLG-80H-48/54в & HLG-80H-48/54BL), UL8750 перечисленные для HLG-80H-BL

EN61347-1, EN61347-2-13 независимый, J61347-1, J61347-2-13, IP65 или IP67 одобренный; дизайн относится к UL60950-1, TUVEN60950-1

Выдерживаемое Напряжение

I/P-O/P: 3,75 KVAC I/P-FG: 2 KVAC O/P-F G: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500 В постоянного тока/25°C/70% RH

Электромагнитное излучение

Соответствие EN55015, EN61000-3-2 Класс C (> = 60% нагрузка); EN61000-3-3

Иммунитет к излучению

Соответствие EN61000-4-2, 3,4, 5,6, 8,11, EN61547, EN55024, уровень легкой промышленности (всплеск 4кВ), критерии А

Другие

Средняя наработка на отказ

357,8 K ч мин MIL-HDBK-217F (25°C)

Измерение

195,6*61,5*38,8 мм (Д * Ш * В)

Упаковка

0,84 кг; 16 шт/14,4 кг/0,54 храповой
