Конусная гибочная машина с 3 роликами, пластина 3 станок для гибки арматуры

Применение

Эта машинаSГибочная машина с тремя роликовыми пластинами, Адаптированная для гибки металла

ПластинаКруглые, дуговые и так далее. ЕгоПринцип работы-ротационная деформация изгиба.Этот продукт широко

Используется в химической промышленности,Цемент,Судостроение, кипятильный,Авиации,Контроль воды проектаСиловая трансмиссия

Башня,Металлоконструкции и промышленности производства машин.

Структура и передачи

(1)Основные компоненты

A.Верхний ролик и нижний ролик

Ролики являются наиболее важной частью оборудования. Материал-тонкая ковка. После грубого формирования, они

Закалены и закалены в HB240 ~ 280. ЗатемФинишной обработки. Наконец-тоРулон поверхностного упрочненияВ



HRC40 ~ 45.

B.Стеллажи для выставки товаров

Есть стойки как слева, так и справа. Они являются стальными сварочными компонентами. Они обрабатываются через

Устранение стресса при сварке. Нижний роликовый подшипник устанавливается в стойку. Worm и спираль являются

Установлен под. Верхний ролик делает вертикальное движение вверх и вниз через вращение гайки

Износ червячной передачи.

C.Редуктор

Все редукторы являются цилиндрическими редукторами. Они устанавливаются в рабочую базу.

D.Взвешивающее устройство на выписку

Он установлен на боковой панели Редуктор для балансировки верхнего ролика во время разрядки.

E.Рабочей базой

Помощь в установке и подъеме. Основание изготовлено из сварочной стали и стальной пластины и обрабатывается

Устранение стресса при сварке.

F.Электрическая часть

Трехфазный AC мощность 380 В/50 Гц. нижний ролик управляется основным двигателем и верхний ролик управляется

От младшего motOR. Управление электрические компоненты установлено в блок управления. Таким образом, чтобы

Вся машина может быть защищена отКороткое замыкание и нагревание.

(2)Коробка передач

A.Главная передача

Два нижних ролика являются приводными роликами, а верхний ролик следующий ролик.Два нижних ролика делают

Вращающееся движение в приводе двигателя, редуктор скорости и параОткрытый шестерни.Верхний ролик управляется

Со стороныТрение сделано стальной пластиной и рабочими роликами.

B.Заместитель передачи

Верхний ролик движется вверх и вниз через привод первого двигателя, первого редуктора,Worm и спирали.

С коническим отверстием производства 3-роликовый гибочный станок параметры

Модель	Макс Завальцовки   Толщина	Макс Завальцовки   Ширина	Урожайные Предел О   Лист	Мин полная Загрузка диаметром О Пластина	Диаметр О Верхний ролик	Диаметр О Нижний ролик	Центральный Расстояние Между   Нижний ролики	Завальцовки   Скорость	Основной   Мотор
W11-6 * 3200	6	3200	245	500	240	200	310	5,5	11
W11-8 * 2000	8	2000	245	450	190	170	260	5,6	7,5
W11-8 * 2500	8	2500	245	500	240	200	310	5,5	11
W11-12 * 2000	12	2000	245	500	240	200	310	5,5	11
W11-12 * 2500	12	2500	245	650	260	220	340	5,8	11
W11-12 * 3000	12	3000	245	750	280	220	360	6	15
W11-16 * 2000	16	2000	245	650	260	220	340	5,8	11



Фабричное производственное и перерабатывающее оборудование

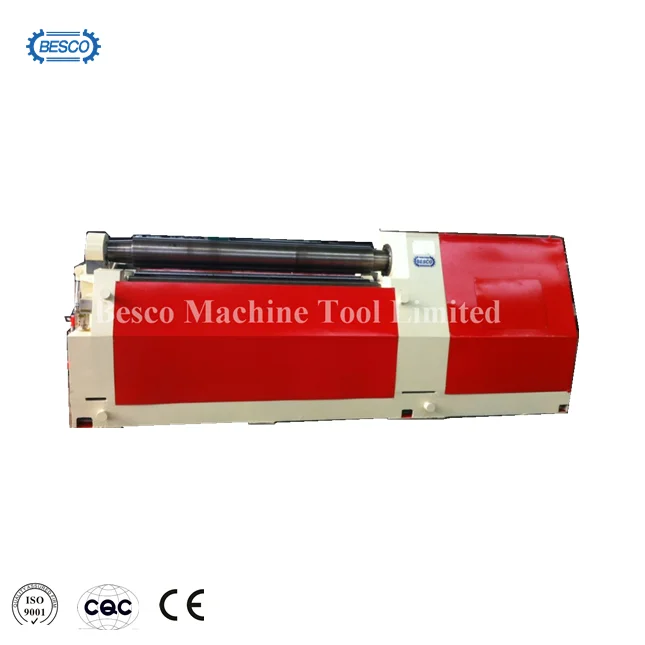

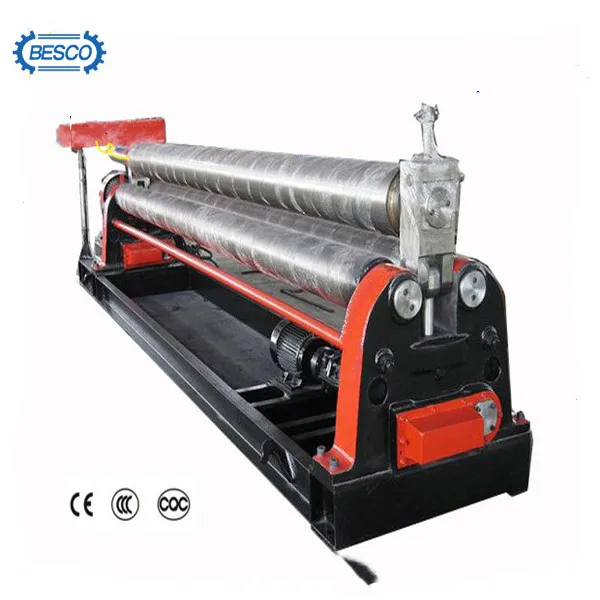

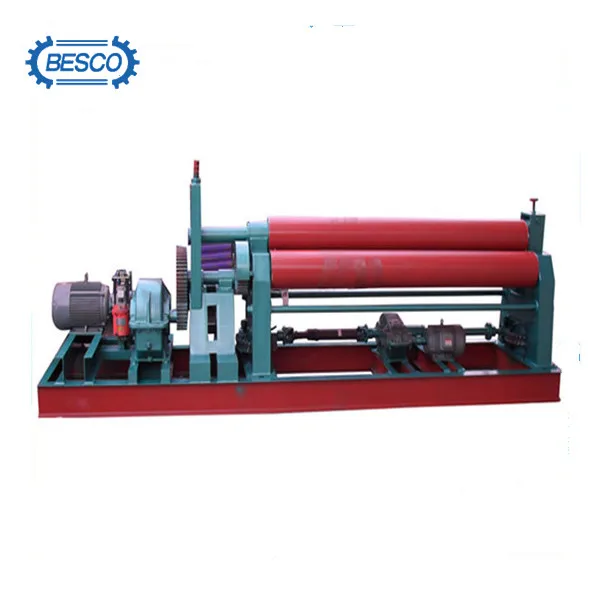

С коническим отверстием производства 3-роликовый гибочный станок изображение
