Характеристики

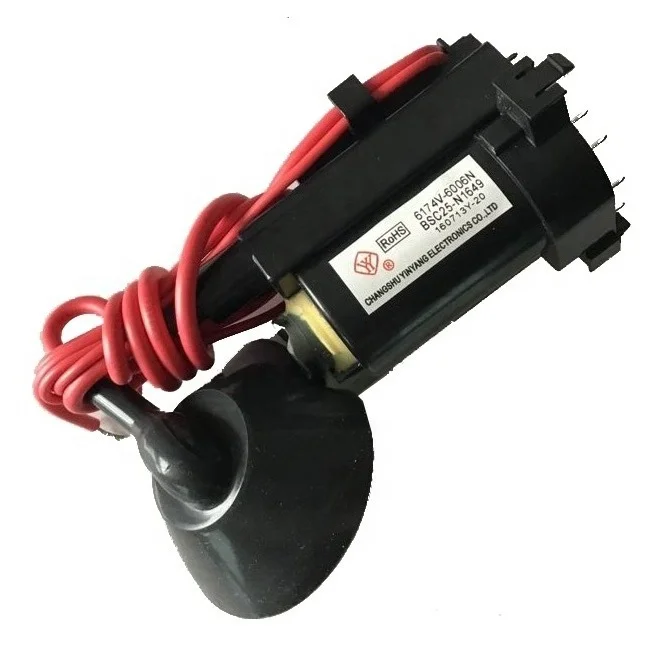

YY соединитель 6174V-6006N BSC25-N1649

HangZhou Smart Technology co., Ltd. приветствует вас!

Мы являемся профессиональным производителем с богатым опытом в производстве оригинального трансформатора Flyback (FBT). Мы можем изготовить и разработать различные типы FBT, которые вы хотите.

Оригинальный соединитель трансформатор

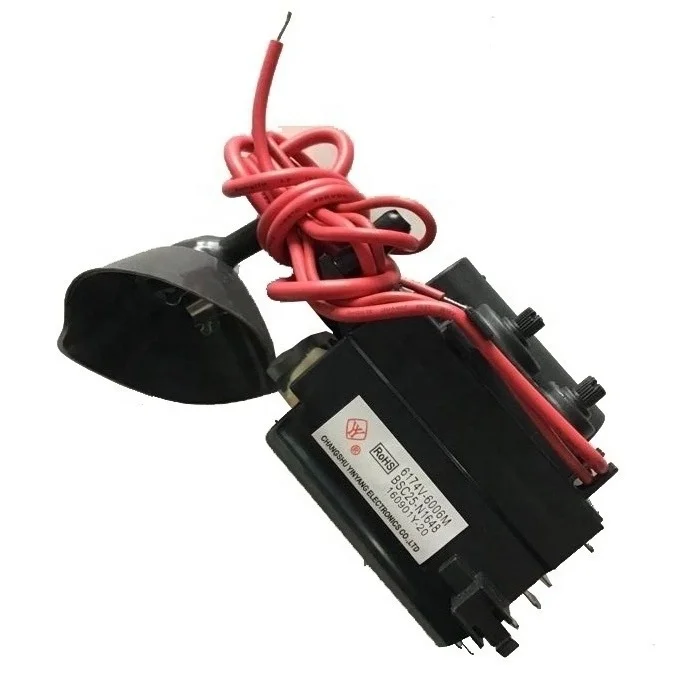

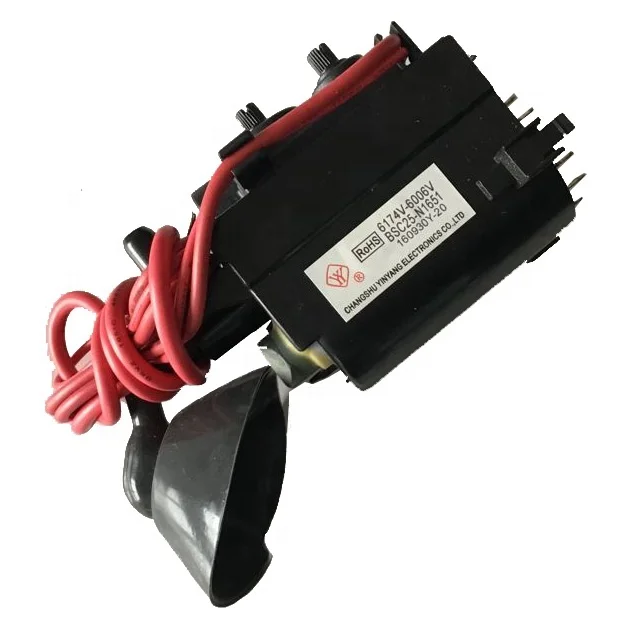

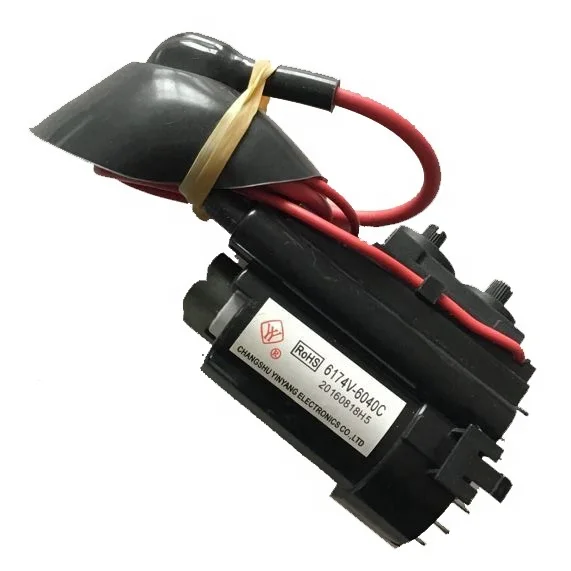

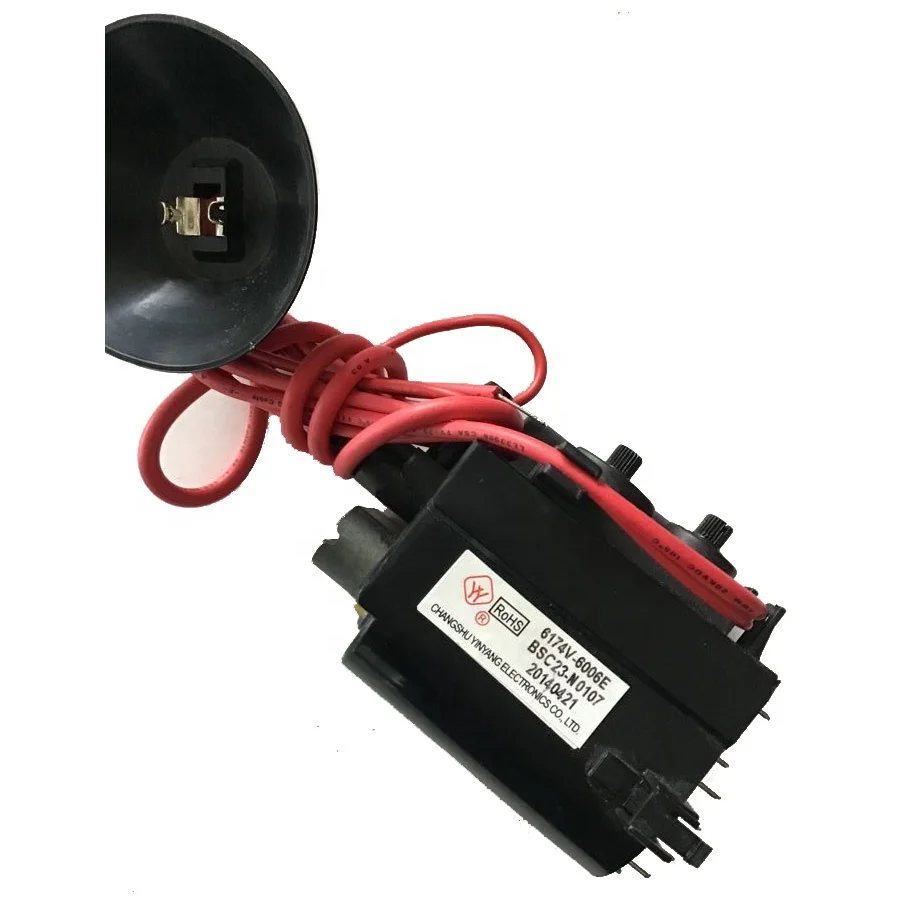

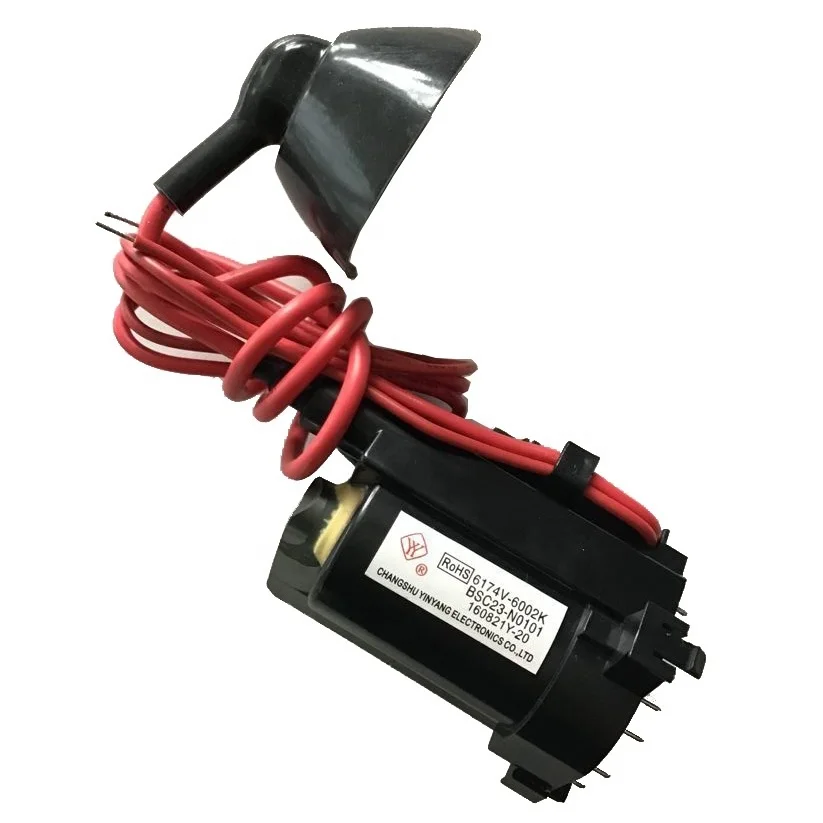

Демонстрация товара

Детальная спецификация:

1. Механические характеристики

1,1Механические Размеры

См. Рисунок #: BSC25-N0832

1,2Привести тест

Привести Испытание на

Высоковольтный выходной свинец и фокус выходной свинец должны выдержать тяговое испытание (при 2 кг в течение 30 секунд) без каких-либо повреждений механической конструкции или электрических характеристик

Привести циклов тест на подсоединение

Высоковольтный выходной провод и фокус выходной провод должны быть поставлены в направлении оси свинца и тянется по весу (постепенно до 1 кг). затем свинец должен быть согнут, как показано на рис. 1.после 3 изгибов образец не должен получить повреждения механической структуры или электрических характеристик.

Привести скручивания тест

Высоковольтный выходной провод и фокус выходной провод должны быть поставлены в направлении оси свинца и тянется по весу (постепенно до 1 кг). затем свинец вращается на 180 градуса вокруг оси свинца и на 360 градуса в противоположном направлении. После 1 вращения образец не должен повредить механическую структуру или электрические характеристики.

1,3 маркировочная машина

Следующие элементы должны быть маркированы для каждого устройства с маркировкой

Этикетка в соответствии с чертежом.

2.Электрические характеристики

2,1 статические характеристики

Индуктивности и устойчивость к высоким температурам

Терминалы	Индуктивность	Сопротивление
4 #-2 #	Якорная цепь±15% (mH)	***** (Ом)
СТД. Соотношение цена/качество	3,50	*****

(Примечание: состояние теста: частота: 1 кГц. Вольт: 1,0 врм)

Выдерживаемого напряжения

Трансформатор обратного хода должен выдерживать 60 секунд применения 1,0 KVrms между катушками и сердечником. Частота испытательного напряжения должна составлять 50 или 60 Гц.

2,2 динамические характеристики

Условия тестирования

1) стандартное испытание проводится в условиях температуры 20°CВлажность 65±5% и атмосферное давление 1013±100 мбар, если нет никаких сомнений по поводу оценки теста, тест может быть проведен в условиях температуры 20°C ±15%.

2) стандартное испытание проводится после того, как оборудование будет прогреваться в течение 15 минут.

3) для сгиба используется стандартный тип.

4) Рабочая горизонтальная частота: 15,625 кГц.

5) Рабочая Вертикальная частота: 50 Гц.

Соединений

(Стандартное внутреннее соединение и тестовая цепь цветного телевидения FBT)

ТТХ

Детали	Толерантность	СТД. Соотношение цена/качество	Блоки
Высокое напряжение	Якорная цепь±0,5 (при Ia = 0,8ма)	25,5	KVdc
Регулирование	Якорная цепь±0,5 (при Ia = 0 ~ 0.8ма)	≤8	%
Фокус напряжения	Vf MAX:≥9,0 Vf мин:≤5,5	Макс: 9,35 Мин: 5,43	KVdc
Экран VOLATGE	Vs MAX:≥900 Против мин:≤250	Макс: 1486 Мин: 109	Постоянный ток
Коллектор	Якорная цепь±5%	1050	Vp-р
+ B	Якорная цепь±0,5 V	110	Постоянный ток
Входной ток	STD + 50 мА	420Max	MA
Проследить время	Якорная цепь±0,3 свяжитесь с нами	11,60	Свяжитесь с нами
Нагреватель линии	Якорная цепь±0,3 Vrms	6,30	Vrms
Кабель для подключения дисплея	Якорная цепь±8Vdc	195	Постоянный ток
AFC линии
E-13.5V линии
E13.5V линии
Звон соотношение	≤5OR меньше	4OR меньше	%
