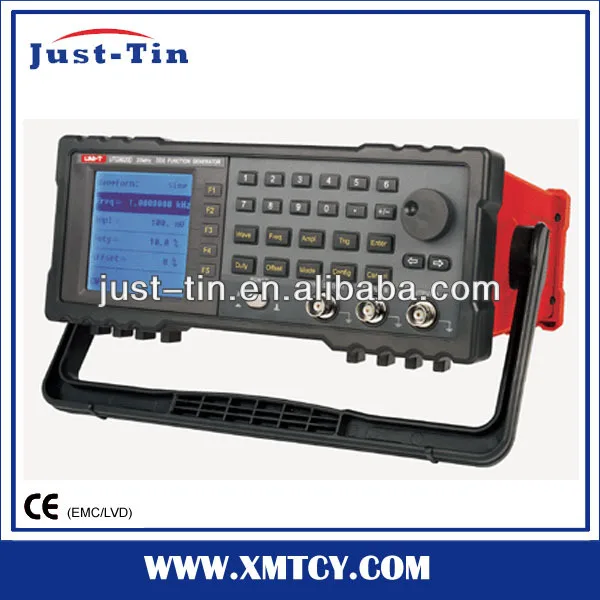

UNI-T UTG9020D dds цифровой функциональный генератор счетчик

Feature

UTG9020D

Waveforms

Standard Waveforms

Sine, Square, Triangle, Ramp up, Ramp down, Random Noise,SIN (X) / X, Exponential

 Rise, Exponential Fall, Pulse.Expand up to 36 types of waveform

Arbitrary Waveforms

Arbitrary Waveform Length

32768 bits

Momory Size

4 x 32k

Vertical Resolution

14 bits

Sample Rate

100 MSa/s

Amplitude Characteristics

Range (no load)

from 1mVp-p to 20Vp-p

Accuracy

± 5% (Sine at 1kHz)

Resolution

0.01mV

Frequency Characteristics

Range of Sine

from 1μHz to 20MHz

Range of Square

from 1μHz to 5MHz

Range of Other Waveforms

from 1μHz to 1MHz

Stability

50ppm (from -10°C to 40°C)

Resolution

0.1μHz or 8 digit

Accuracy

0.1μHz (<100Hz), 0.4Hz (>100Hz)

Signal Characteristics

Harmonic Distortion of Sine

<20kHz: -60dBc, 20kHz to 1MHz: -50dBc, 1MHz to 10MHz: -40dBc,10MHz to 20MHz: -30dBc

Square, Pulse

Rise/Fall Time

<20ns

Overshoot

<5%

Asymmetry

1% + 20ns

Duty Cycle of Pulse

0.1% to 99.9%

Linearity of Triangle, Ramp

<1%

Modulation Characteristics

Modulation Mode

Linear sweep (LIN SWP), logarithmic sweep (LOG SWP), FDK, PSK,ASK, BURST, INF FM,

 INT PM, INT AM, and external AM (EXT AM)

Output Characteristics

Output A (Main Output)

Output Impedance

50Ω

DC Offset

from -100% to 100% Vpeak

Output B

Waveform

All internal waveform

Amplitude

200mVp-p to 20Vp-p (no load)

Output Impedance

600Ω

Frequency Range

0.1Hz to 20kHz

Frequency Counter

Frequency Range: 1Hz to 100MHz, Amplitude Range: 100mV to 5V

RS-232 Interface

9600Baud, N, 8, 1

Power

AC 220V / 50Hz

Product Color

Red and Grey

Product Net Weight

3kgs

Product Size

320mm x 240mm x 100mm

Standard Accessories

BNC to BNC Cable, Power Cord, English Manual

Standard Individual Packing

Gift Box

Standard Quantity Per Carton

6 pcs

Standard Carton Measurement

660 x 410 x 600mm (0.16 CBM Per Export Carton)

Standard Carton Gross Weight

21kg
