Компактный источник питания MINI-ITX Модель: ATX_W03

Обзор блока питания
1,1 Таблица 1 обзор электрических характеристик ввода

Диапазон входного напряжения: от 90 до 264 В переменного тока
Диапазон нормального напряжения: 100Vac до 240Vac
Диапазон частот: 47-63 Гц
Максимальный входной ток переменного тока: 2,0 Amax при полной нагрузке
Пусковой ток (Холодный старт): 40A пиковый тип, 115Vac; 60 Atyp пиковый, 230Vac
Эффективность: 85% (230 В переменного тока полная нагрузка)
Ток утечки: менее 3,5 мА, 230 В переменного тока
Потеря мощности в режиме ожидания: = <0,5 Вт, вход 230 В переменного тока
Входной предохранитель: T2A/250Vac

Обзор электрических характеристик на выходе 1,2
1.2.1 Таблица 2 выходное напряжение, ток и регулирование.

Выходное напряжение: + 12 В
Правила: ± 5%
Мин. ток: 0 А
Номинальный ток: 5A
Максимальный ток: 6-8A

Примечание: * пиковый ток должен быть протестирован на другом выходе постоянного тока при номинальной нагрузке, а ширина пикового тока импульса в пределах 100 мс.

1.2.2 Таблица 3 Выход постоянного тока пульсация и шум.
Выходное напряжение: + 12 В
Пульсация и шум (макс.): 120mVp-p
Примечание:
1) измерения производятся с помощью осциллографа с частотой 20 МГц.
2) выходы должны быть обойти на разъем с 0,1 мкФ керамический конденсатор поверхностного монтажа и 10 мкФ электролитический
Конденсатор для имитации загрузки системы.

1.2.3 выход переходные
Примечание: промежуточные измерения отклика должны быть выполнены с повторением изменения нагрузки
Скорость от 50 Гц до 10 кГц

1.2.4 Таблица 5 DC Время удержания на выходе
Выходное напряжение: + 12 В
110 В переменного тока вход:> = 10 мс
230Vac вход:> = 10 мс
Примечание: все выходные данные постоянного тока при полной нагрузке.

1.2.5 Таблица 6 выход постоянного тока при включении и выключении
Выходной канал: + 12 В
Выход (В): + 12 В
Напряжение при съемке (В): 5% (включение), 5% (выключение)
Примечание: весь выходной ток постоянного тока от мин до макс.

1.2.6 таблица 7 Включение задержки
Выходное напряжение: + 12 В
Вход 120 В переменного тока и полная нагрузка: = <7000 мс
220Vac вход и полная нагрузка: = <7000 мс

1,3 защита
1.3.1 таблица 9 Защита от перенапряжения на выходе постоянного тока.
Выходное напряжение: + 12 В
Макс. Перенапряжение: 19 в
Комментарии:
Примечание: источник питания должен быть протестирован при максимальном напряжении переменного тока (264Vac) и минимальной нагрузке или без нагрузки.

1.3.2 таблица 10 Выход постоянного тока защита от тока.
Выходное напряжение: + 12 В
Максимальный ток: 9А
Комментарии: защиты устройства питания от перегрузки по току

2. изоляции
2,1 В таблице 12
Вход на выход: DC500V 15 м мин (при комнатной температуре)
Вход в FG: DC500V 15 м мин (в комнатной температуре)
Выход в FG: Annectent
2,2 Таблица 13
Вход на выход: 1500Vac 50 Гц 1 минута = <10мА
Вход в FG: 1500Vac 50 Гц 1 минута = <10мА
Выход в FG: Annectent

3, безопасность
Источник питания должен соответствовать следующему критерию:
1), UL60950
2), EN60950
3), GB4943-2001

4, международный сервис экспресс-доставки
4,1 EMI
Источник питания должен соответствовать следующим требованиям
1), эмиссия проводимости
* EN55022, класс B
* GB9254-1998
* FCC, аддитивного цветового пространства (класс в

2) излучение
* EN55022, класс B
* GB9254-1998
* FCC, аддитивного цветового пространства (класс B

4,2 EMS
Источник питания должен соответствовать следующему критерию
1), от электростатического разряда
* GB17626.2-1998/ICE61000-4-2 уровень 3
2), Эпс
* GB17626.4-1998/ICE61000-4-4 уровень 3
3) для защиты от перенапряжения
* GB17626.5-1998/IEC61000-4-5 уровень 3
4), DIP
* GB17626.11-1998/ICE61000-4-11 класс B/C

5, экологическим требованиям
5,1 температуры
Эксплуатация: 0c, + 40c
Магазин:-20С, + 85С

5,2 влажности
* Работа: от 10% до 90% Относительная влажность (без конденсации)
* StoreL Fron 5%-95% Относительная влажность (без конденсации)

5,3 altutude
* Работа: до 10000 футов
* Магазин: 20000 футов

5,4 метод охлаждения
* Хорошо пропускает воздух;

5,5, вибрации
* 10-55 Гц, 19,6 м/с (2G), 3 минуты, 20 минут по оси X, Y и Z

5,6, удара
* 49 м/с (5 г), 11 мс, один раз Каждая ось X, Y и Z

6, Размер
* 145 мм x 32 мм x 32 мм

7, вес
* (155 +/-10 г)

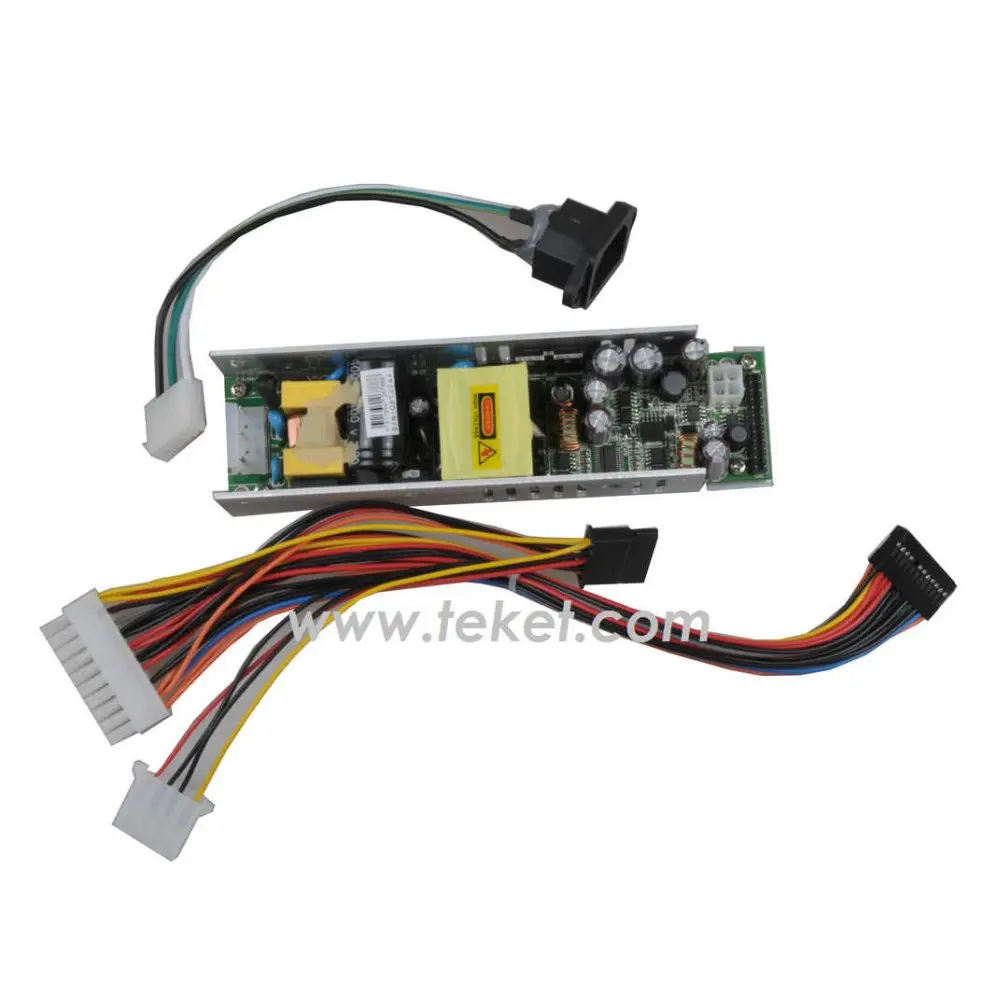

8. Особенности выходного кабеля постоянного тока
UL1007 # 4PIN на 4PIN желто-черный

9, Размер:
145x28,9 мм
