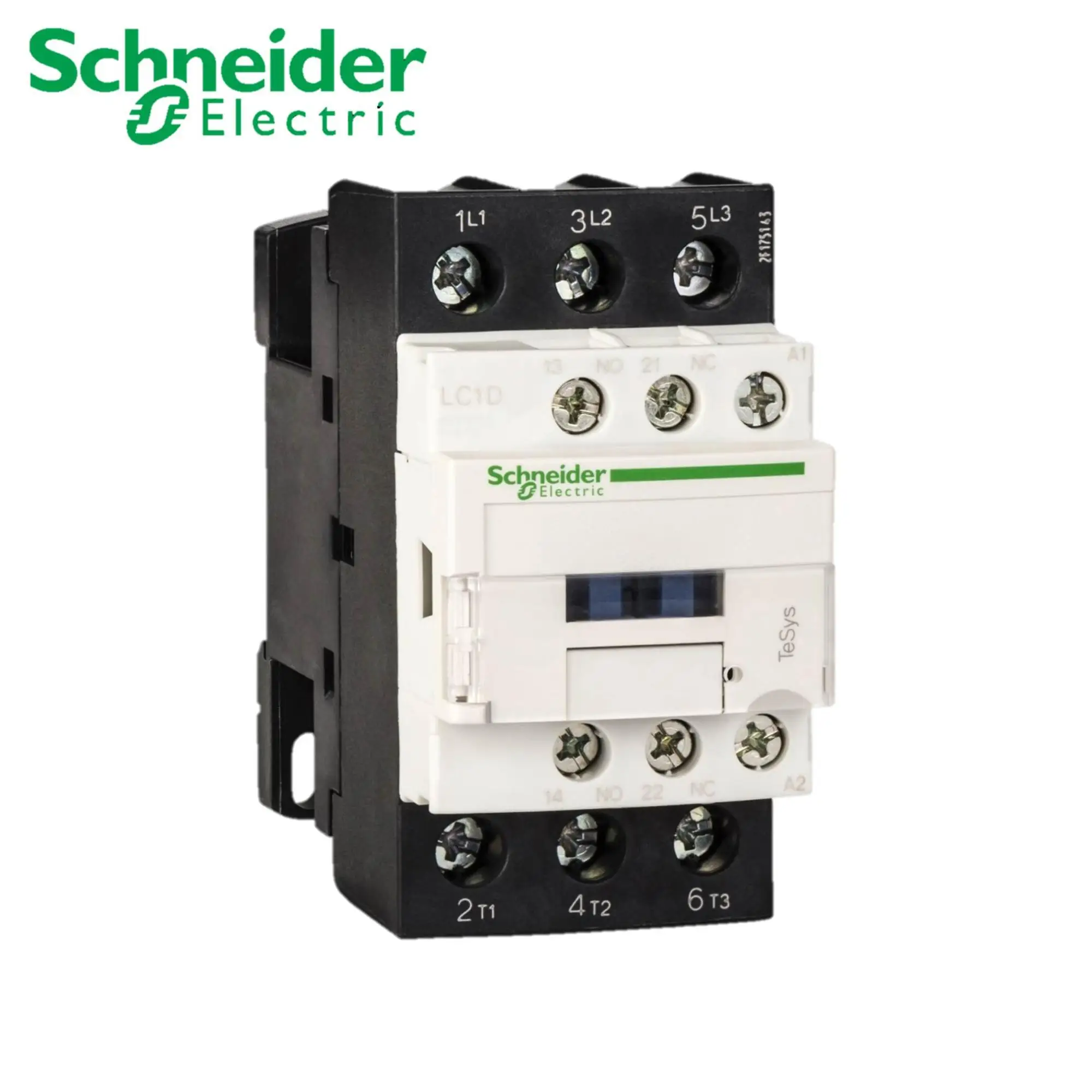

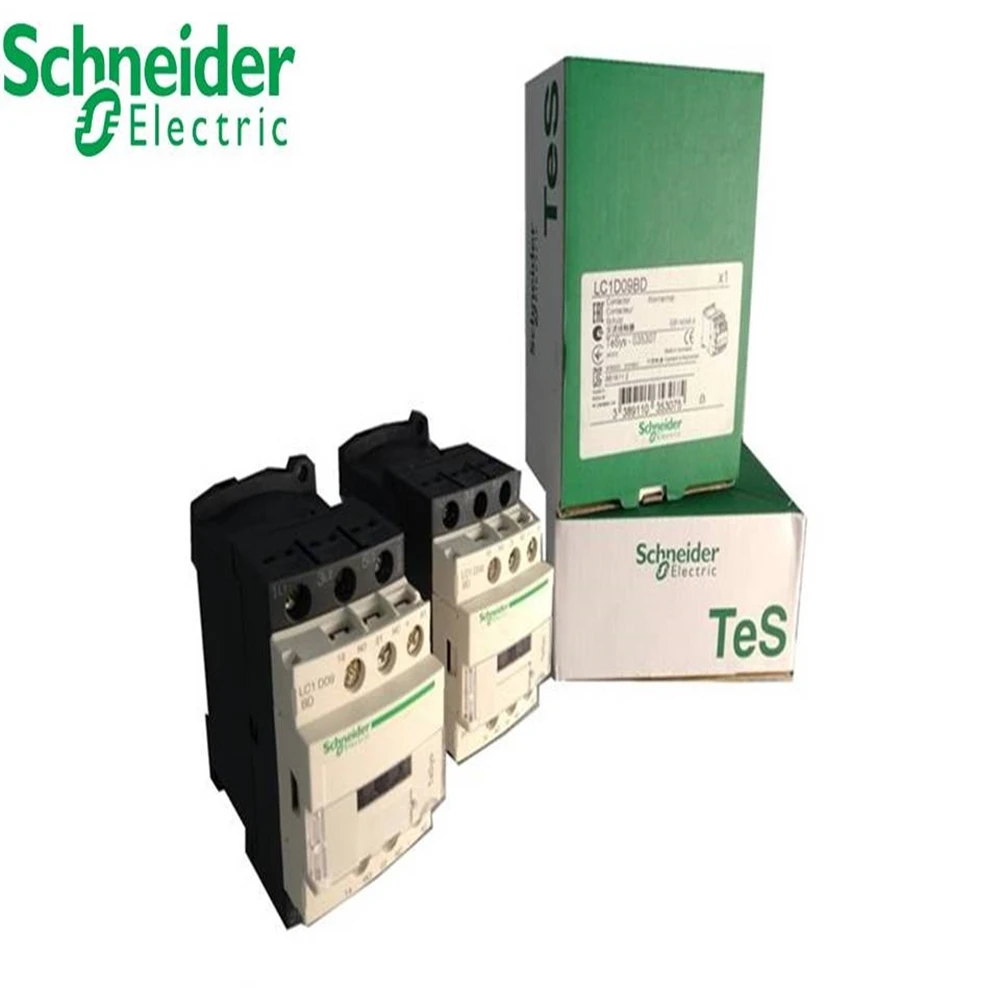

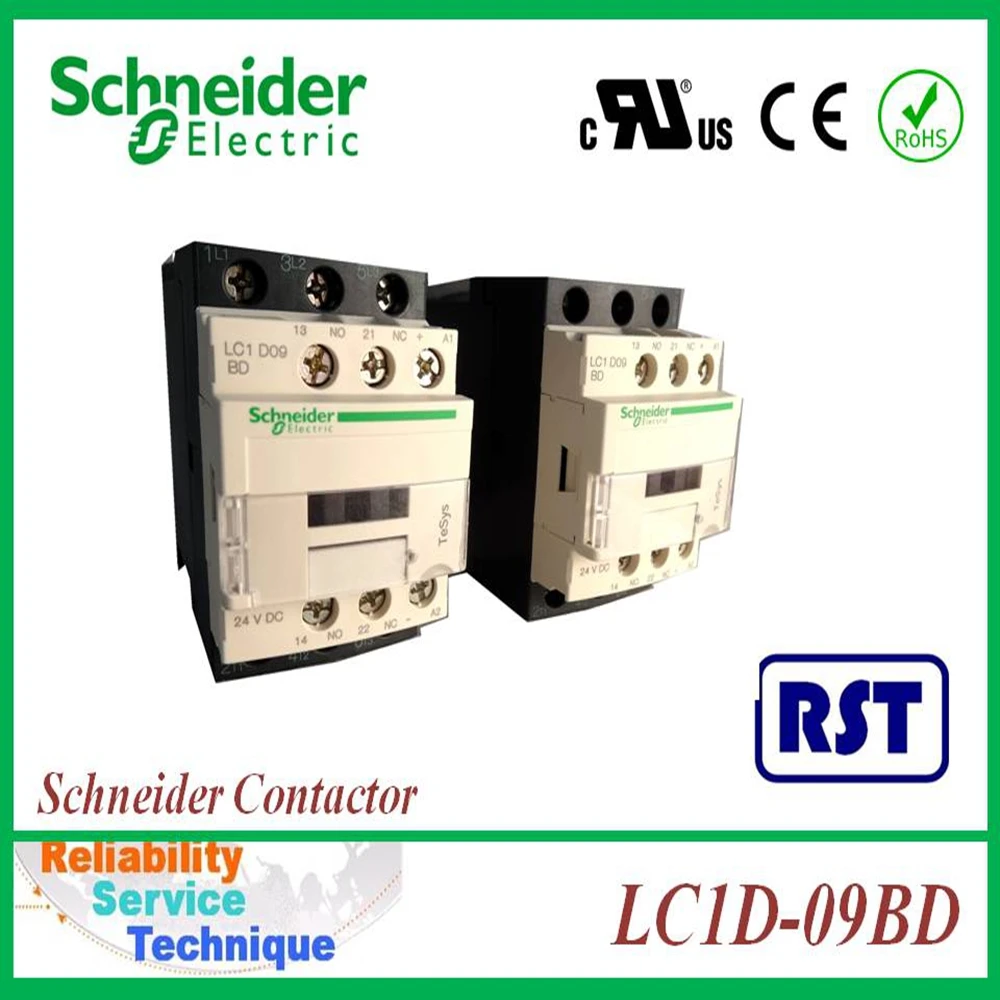

Schneider LC1D09BD TeSys D

Ассортимент продукции

TeSys D

Тип продукта или компонента

Контактор

Устройство короткое название

LC1D

Контактор применение

Управление двигателем

Резистивную нагрузку

Использование категория

AC-1

AC-3

Полюсов Описание

3P

Мощность столб

Состав

3 Нет

[Ue] Номинальная рабочая

Стабилизатор напряжения

<= 690 В постоянного тока для цепи питания

<= 690 В переменного тока 25...400 Гц для цепи питания

[Ie] Номинальная рабочая

В настоящее время

9 A (<= 60 °C) при <= 440 В AC-3 переменного тока для цепи питания

25 А (<= 60 °C) при <= 440 В AC-1 переменного тока для цепи питания

Мощность двигателя кВт

5,5 кВт при температуре не выше 660...690 В переменного тока 50/60 Гц

5,5 кВт при 500 В переменного тока 50/60 Гц

4 кВт при 415...440 В переменного тока 50/60 Гц

4 кВт при 380...400 В переменного тока 50/60 Гц

2,2 кВт при 220...230 В переменного тока 50/60 Гц

Мощность двигателя HP (UL /CSA)

7,5 л.с. при 575/600 В переменного тока 50/60 Гц для 3 фазы моторы

5 л.с. при 460/480 В переменного тока 50/60 Гц для 3 фазы моторы

2 л.с. при 230/240 В переменного тока 50/60 Гц для 3 фазовых двигателей

2 л.с. при 200/208 В переменного тока 50/60 Гц для 3 фазовых двигателей

1 л.с. при 230/240 В переменного тока 50/60 Гц для 1 фазовых двигателей

0,5 л.с. при 115 В переменного тока 50/60 Гц в течение 1 фазами

Система управления типа

Стандарт DC

Контроль напряжения холостого хода

24 V DC

Напряжение тока катушки

24VDC

Свяжитесь с Номинальный ток

9 в

Количество полюсов

3

Серия

LC1

Полюс и бросок конфигурации

3P

Часы перейдут в обычный режим конфигурации

3NO

Номинальная мощность

4 кВт

Кол-во вспомогательные контакты

2

Свяжитесь с Номинальное напряжение

690 В переменного тока

Монтажа

DIN рейка крепление

Длина

77 мм

Ширина

45 мм

Глубина

93 мм

Размеры

77x45x93 мм

Чертежа САПР

3D CAD модель

Тип терминала

Домкрат с винтом вращаемым

Минимальная рабочая температура

-5 °C

Диапазон

TeSys

Максимальная рабочая температура

+ 60 °C

Диапазон рабочих температур

-5 & rarr; + 60 °C

Напряжение тока катушки

24VDC

Свяжитесь с Номинальный ток

9 в

Количество полюсов

3
