Биметаллические термостат/датчик/части нагревателя

1. Применение

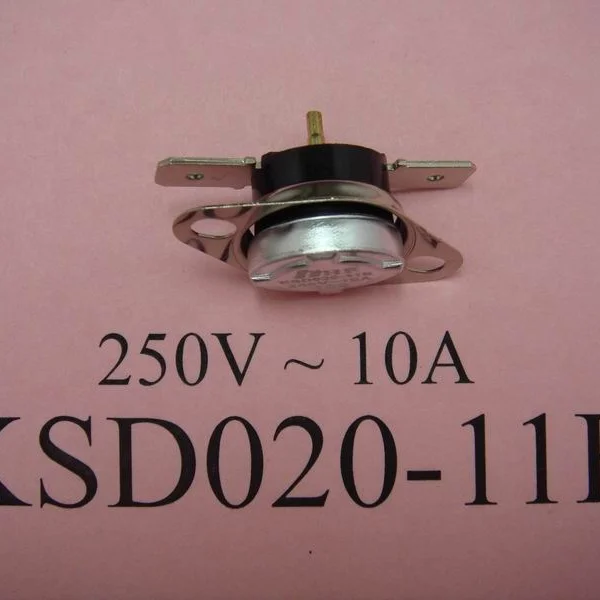

Эта спецификация специально для термостата № KSD020.

2. конструкция

2,1 Тип

Однополюсный, одноконтактная точка, фиксированная Температура и защелкивающийся термостат с биметаллическим покрытием.

2,2 внешний вид

Чтобы исключить термостат с трещинами, грязью, ржавчиной, пятном и т. д., и термостатом, следует считать дисквалификацией по внешнему виду.

2,3 терминал прочность

Терминал не может иметь смещения и повреждения, когда терминал выдерживает тягу силы (5 кг) и тягу силы (10 кг).

2,4 Размер

См. страницу присоединения.

3. электрические характеристики

3,1 Номинальное напряжение: 250 В

3,2 Номинальный ток: 10А (сопротивление нагрузки)

Частота 3,3: 50 Гц

4. Имущество

4,1 рабочая температура

Открытый температуры: 83±3°c

Перепад температуры: 65±5°c

4,2 сопротивление изоляции

Сопротивление изоляции должно быть более 100 МОм при проверке постоянного тока 500 в

4,3 изоляция высокой интенсивности

Не вызывайте электронного поломки при напряжении AC 3 кв в течение 1 секунды или AC 1,5 кв в течение 1 минуты при 50 Гц между клеммами и крышкой.

4,4 изоляции интервал

Соответствие стандартам UL, TUV, CQC.

4,5 сопротивление цепи

До 50 мОм.

5. Срок службы

5,1 требования заключаются в следующем, если не указано в пункте No.5.2

5.1.1 рабочая температура после испытания товара № 5.2.1-5.2.6 должна быть в пределах ±3°C от начальной температуры с товаром № 4,1

5.1.2 должно быть выполнено при 300 МОм свойства изделия № 4 после тестирования в пункте № 5.2.1-5.2.7.

5,2 тестирование

5.2.1 влагостойкость тест

Сопротивление изоляции должно быть более 100 МОм после puting в духовке воздуха поддерживается при температуре 40±3°C и влажности 90 ~ 95% RH в течение 24 часов, затем вытирает воду.

5.2.2 морозостойкость тест

Поставить при температуре окружающей среды-10±5°C в течение 24 часов.

5.2.3 вибрационных испытаний

Вибрировать в течение 10 минут при амплитуде 3 мм и частоте 22 Гц.

5.2.4 шокирующие тест

Для сброса термостата с высоты 1 м до пола в естественном состоянии.

5.2.5 теплостойкость

Оставить при температуре окружающей среды 120±5°C в течение 2 часов.

5.2.6 кондиционирования воздуха теста

10 циклов должны быть выполнены как 1 цикл при интервале 15 минут при температуре окружающей среды 120 °C после выхода при температуре окружающей среды-10 °C в течение 15 минут.

5.2.7 испытания на прочность

Рабочая температура должна быть в пределах ±3°C от начальной при проверке с тестом № 4,1, после контакта вкл/выкл тест на 30000 циклов при номинальном токе с нагрузкой сопротивления.
