Пластиковые переключатели типа R1X язычковый переключатель внешний

Описание и отзывы

Трекер стоимости

Характеристики

Основные функции:Общее применение при обнаружении потока. Рекомендуемое место установки находится на горизонтальных трубах, но может быть установлен в любом положении. Для обнаружения потока воды на dia. 15 до 100 мм водопроводные трубы

Функциональный принцип:

Сбалансированное магнитное весло, установленное перпендикулярно потоку и активирующее тростниковый переключатель через стену. Возврат весла производится магнитным действием, без пружины. Между системой трубопроводов и электрическим контактом нет уплотнения или жидкости. Подходит для коррозионных водных бассейнов и спа-салиновых систем хлорирования и бромирования. Должно быть таким образом, чтобы они не используется для воды, содержащей магнитных частиц или высокой вязкости жидкостей, какой блок движение затвора.

Регулировка:

-Благодаря очистке весла

-Прецизионная установка с помощью отвертки на внутренний циферблат (на модели с соединительной коробкой только)

Лопастной вал:Титан, обеспечивающий отличную коррозионную стойкость и улучшенную механическую работу. Подходит для защиты от коррозии воды бассейны и спа-салонов и засоление хлорирования и бромирования системы

Основной материал корпуса:PPO, армированное стекловолокном для повышения сопротивления давлению, пригодное для использования с питьевой водой.

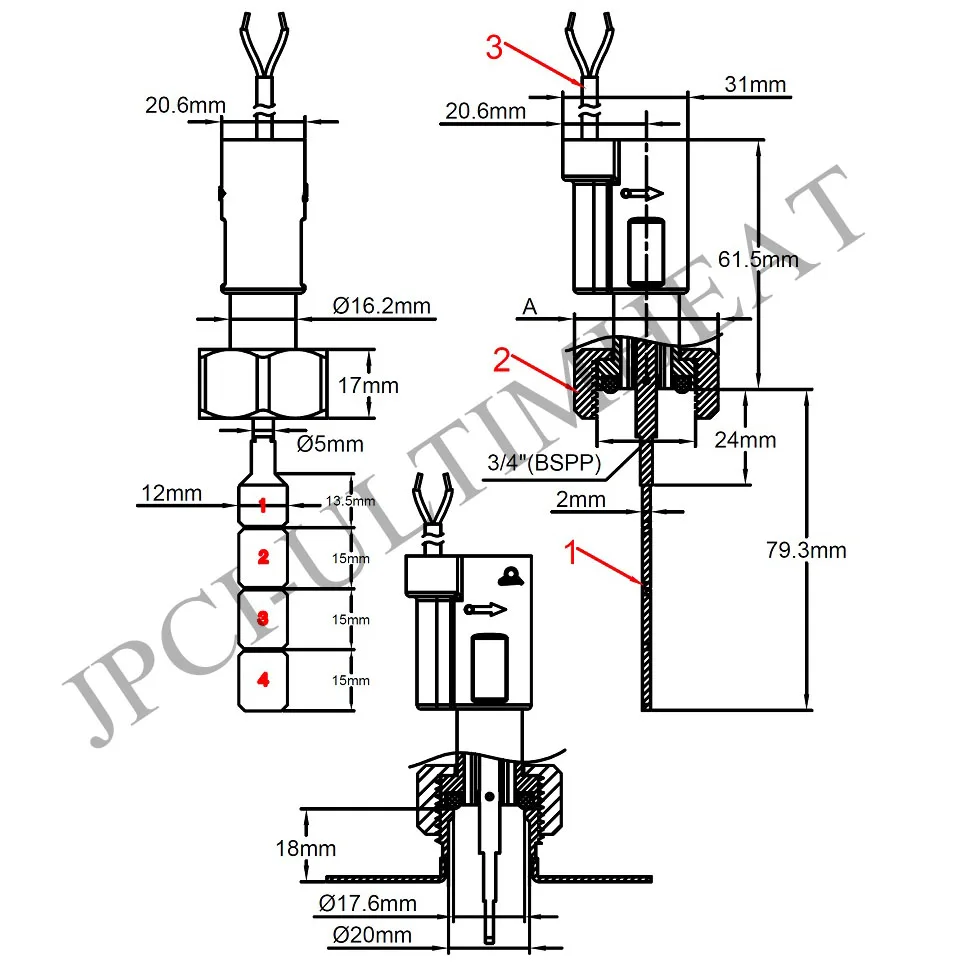

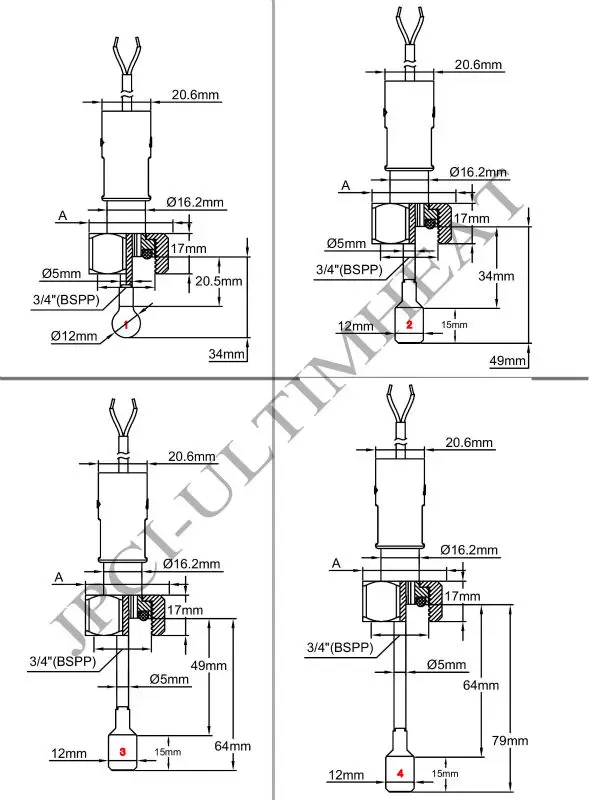

Весло:PPO, 12 мм шириной, может быть расщепляется на 4 раздела: 1-4 для труб диаметром регулировки

Крепление для труб:Стекло волокна армированных Накидная гайка, ¾» BSPP, крепление на ¾» BSPP резьбой с прокладкой. Рекомендуемый крутящий момент: 7 ± 1 Нм

Набивка:Бутадиен-нитрильный каучук

Электрические характеристики:Макс 1 А, Макс 70 Вт, Макс 250 В, резистивная нагрузка. Использование на индуктивных схемах уменьшает электрическую оценку. Мы рекомендуем защитить герконовый переключатель с контактным защитным устройством при использовании в индуктивных нагрузках

Электрический контактный Тип:Нормально открытый, закрывается подъемом потока

Жидкостей Совместимость на уровне систем:Для использования с чистой водой и жидкости без магнитных частиц и без каких-либо химической несовместимостью с ППО и титана

Номинальное давление при 20 °C:1MPa (PN10)

Жидкостей диапазон температур:От 5 до 100 °C

Диапазон температуры окружающей среды:От 5 до 80 °C

Степень защиты оболочки:IP65

Допуски калибровки:+/-15% (на Весле рабочая сила в конце весла 1)

Функциональная электрическая схема:

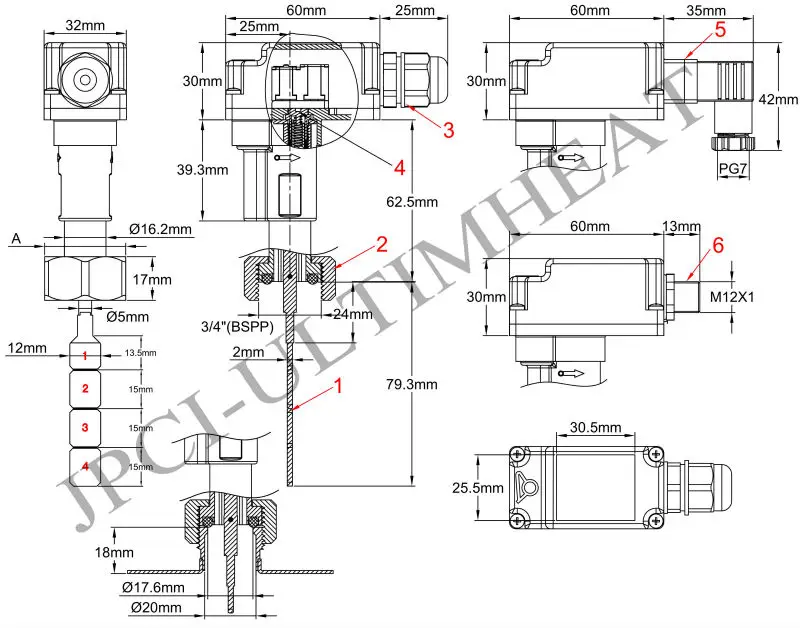

4 варианта модели:

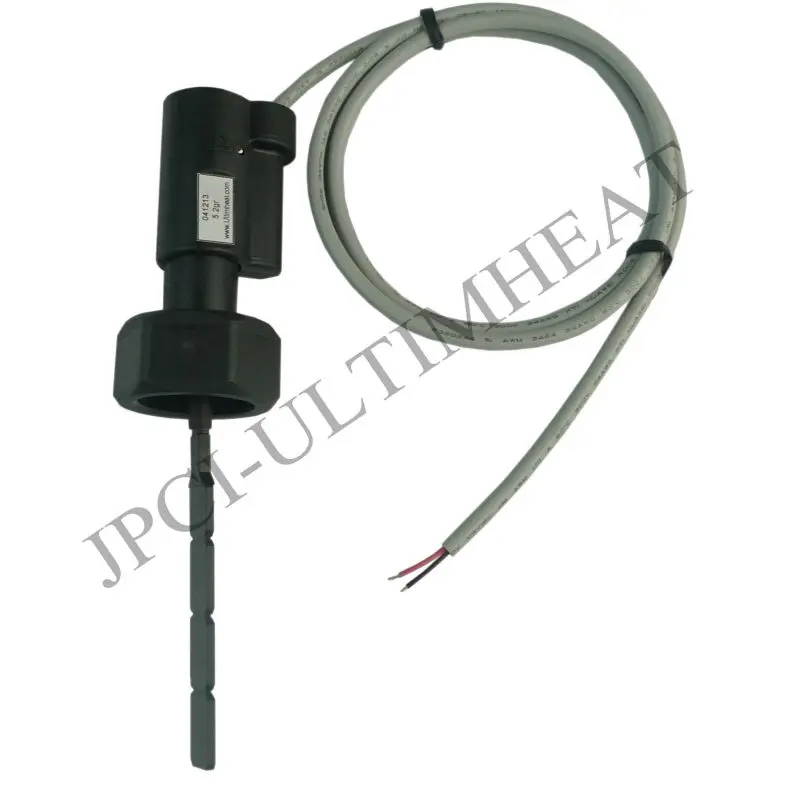

-2 x AWG24 (0.2mm м²) кабель, ПВХ изоляцией, T80 °, стиль UL2464.

-Водонепроницаемая Соединительная коробка с 2.5мм ² соединительный блок, M16x1.5 кабельный ввод

-Водонепроницаемый Соединительная коробка с EN17530-803-A (DIN43650-A) разъем (минимальное количество в заказе подать заявку на данной модели)

-Водонепроницаемая Соединительная коробка с IEC947-5-2, M12x1, 4 разъема (MOQ применяется для этой модели)

Инструкция по установке:

-Внимательно проверьте ориентацию весла: стрелка на корпусе должна быть точно параллельно трубе

-Минимальный зазор 5 мм должен быть соблюден между концом весла и стенкой трубки, противоположной фитингу.

-Мы рекомендуем использовать насадок ее способность к растяжению, которое должно быть меньше или равна 18 мм между прокладки, а также приспособление для внутренней трубки и с внутренним диаметром больше или равна 13,5 мм, чтобы избежать блокировки весла.

Вспомогательное оборудование:3/4 ”мужские ПВХ седла для DN40 до DN100 (OD) ПВХ труб и других фитингов: см. Последний раздел этого каталога

Варианты (минимальный заказ):Кабель с разъемом или клеммами, другая длина кабеля, никелированная гайка BSPP

Важное замечание:В случае пластиковых труб (ПВХ, ПЭ) DN (номинальный диаметр) соответствует внешнему диаметру, а толщина стенок варьируется в зависимости от применения. Это необходимо учитывать, чтобы не блокировать весло. В случае металлических труб внутренний диаметр соответствует DN. Данные значений потока предназначены для труб, внутренний диаметр которых соответствует DN.

Основные рекомендации (с кнопкой типа A)
