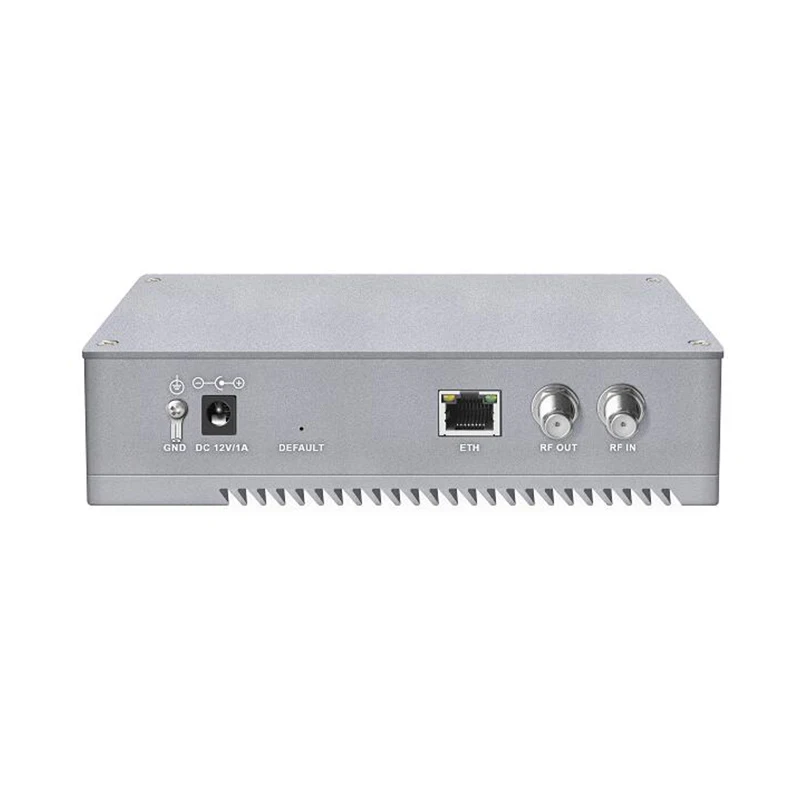

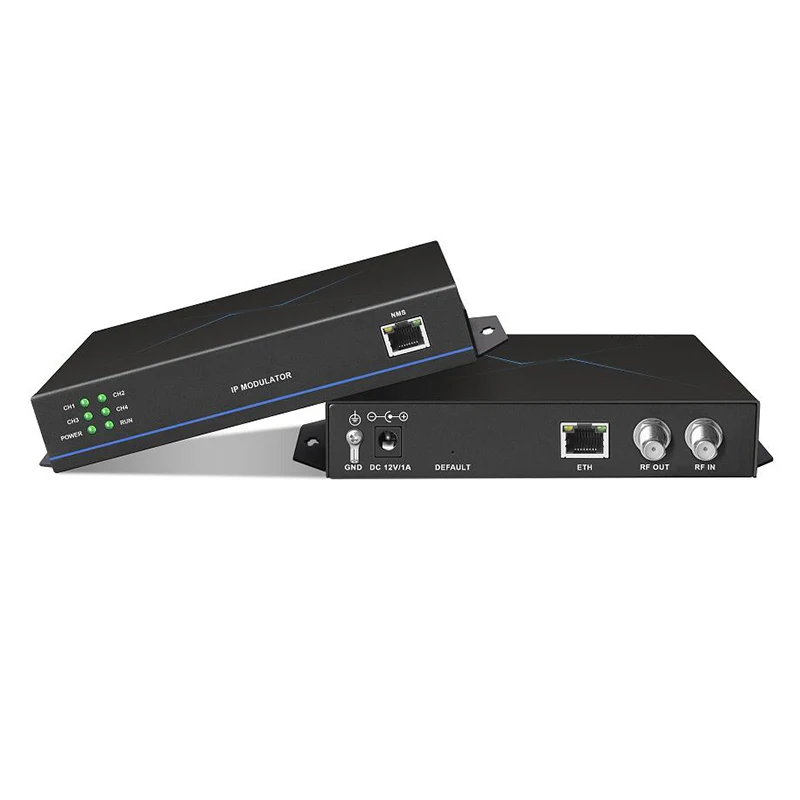

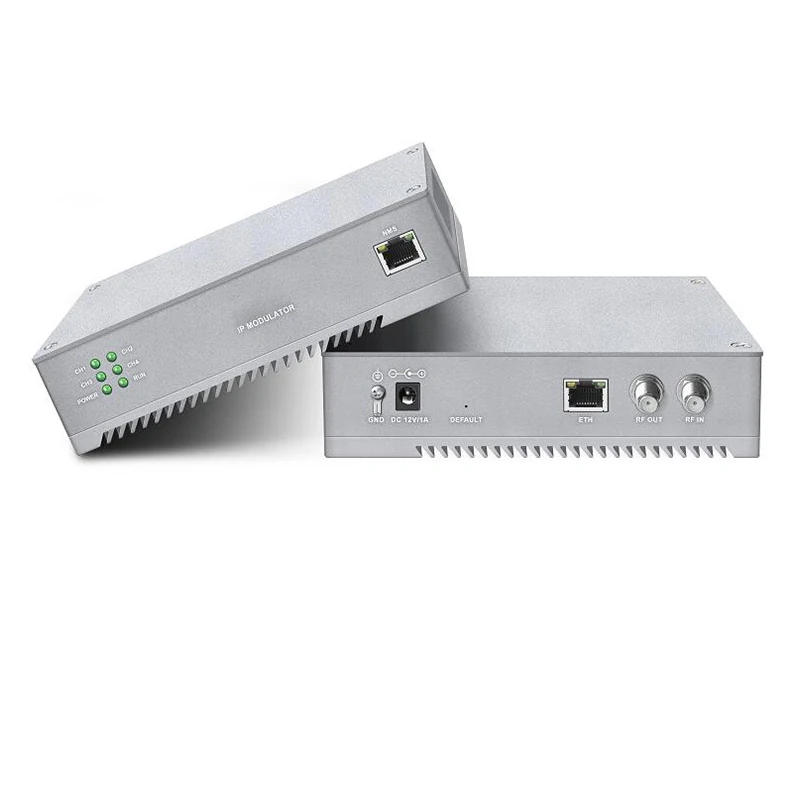

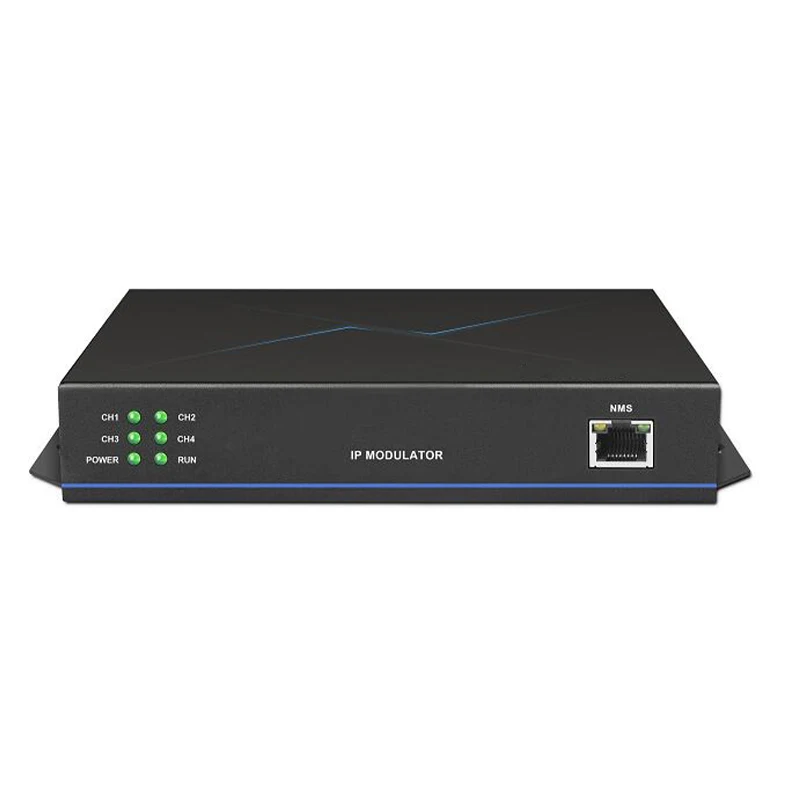

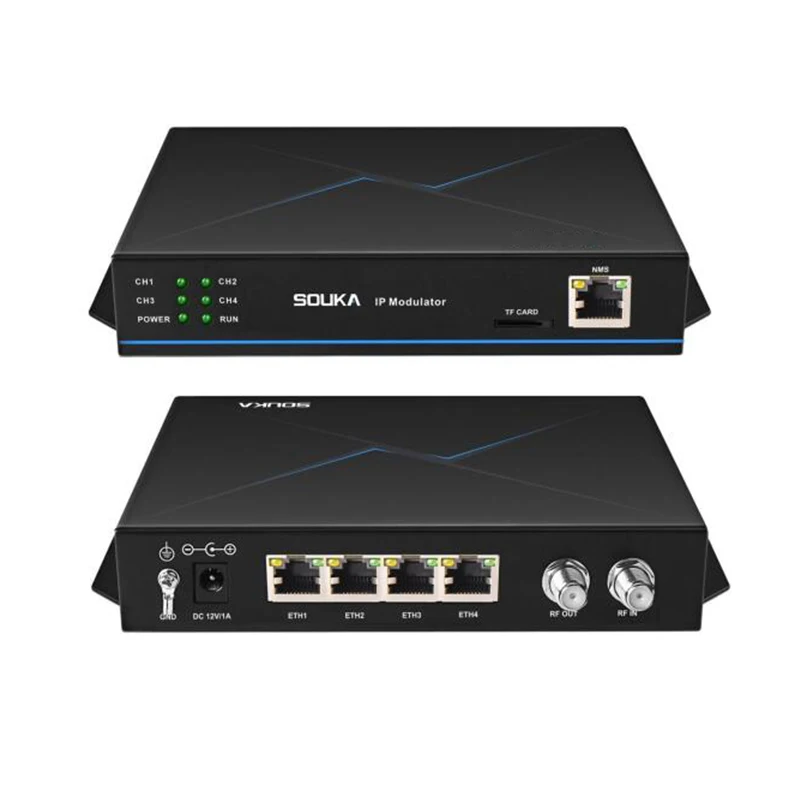

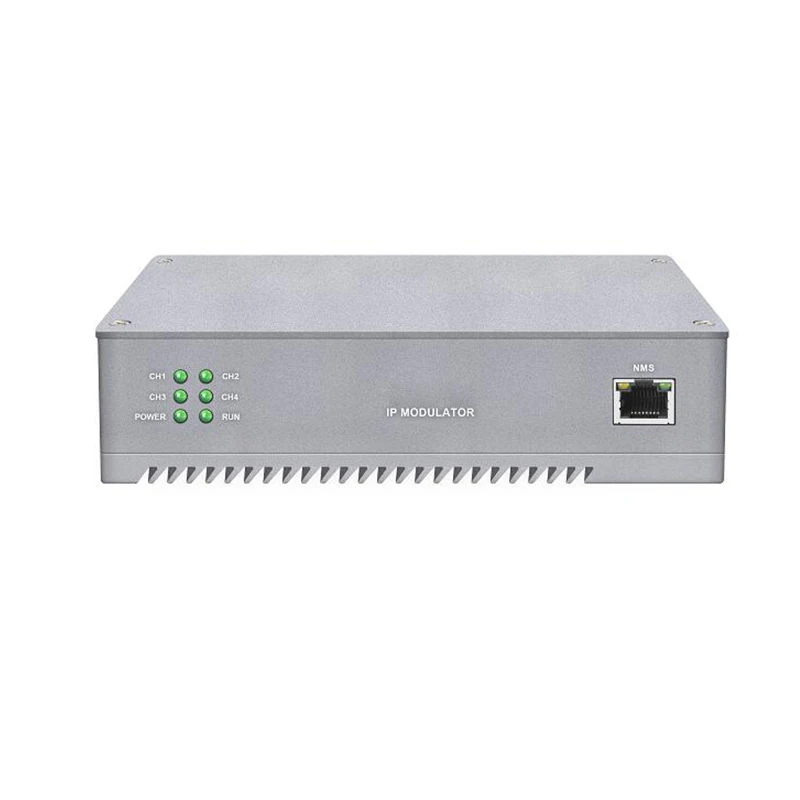

SKD210X многоканальный IP-радиочастотный цифровой ТВ-модулятор 4 носителя CATV головная система 1 гигабитный

Parameters

IP Input

Input Interface

1 Gigabit RJ45 port

Input Standard

Support unicast and multicast protocol, support

UDP,IGMP V2/V3 (SPTS)

J.83A

Standard

Annex A

Constellation

16QAM,32QAM,64QAM,128QAM,256QAM

MER

≥40dB

RF Frequency Range

50-999.999MHz, Min. step of 1KHz

Output Level

≥100dBuV(range 0-20dB, step of 0.5dB)

Out-of-band Suppression

≥60

Symbol Rate

5-6.900Msps

J.83B

Standard

Annex B

Constellation

64QAM,256QAM

MER

≥40dB

RF Frequency Range

50-999.999MHz, Min. step of 1KHz

Output Level

≥85dBuV(range 0-20dB, step of 0.5dB)

Out-of-band Suppression

≥60

Cable Standard

HRC, IRC or STD

Symbol Rate

5-6.900Msps

8VSB

Standard

ATSC A/53

MER

≥40dB

Output Level

≥100dBuV(range 0-20dB, step of 0.5dB)

DVB-T/T2

Standard

DVB-T/T2 COFDM

Bandwidth

6/7/8MHz

Constellation

4QAM, 16QAM, 64QAM

Code Rate

1/2, 2/3, 3/4, 5/6, 7/8

Guard Interval

1/32, 1/16, 1/8, 1/4

Transmit Mode

2K,4K,8K

MER

≥40dB

RF Frequency Range

50-999.999MHz, Min. step of 1KHz

Output Impendence

75

Output Level

≥100dBuV(range 0-31.5dB,step of 0.5dB)

Out-of-band Suppression

≥60dB

ISDB-T

Standard

ARIB STD-B31

Bandwidth

6MHz

Constellation

DQPSK,QPSK, 16QAM, 64QAM

Guard Interval

1/32, 1/16, 1/8, 1/4

Transmit Mode

2K, 4K, 8K

MER

≥42dB

RF Frequency Range

50-999.999MHz, Min. step of 1KHz

Output Impendence

75

Output Level

≥100dBuV(range 0-20dB,step of 0.5dB)

Out-of-band Suppression

≥60dB

DTMB

Standard

GB20600-2006

FFT

1,3780,1+pilot

MER

≥40dB

FEC

0.4,0.6,0.8

Interleave Mode

420,595,945,420var,945var

Sync Frame

240,720

Constellation

4QAM-NR,4QAM,16QAM, 32QAM,64QAM

RF Frequency Range

50-999.999MHz, Min. step of 1KHz

Output Level

≥100dBuV(range 0-31.5dB,step of 0.5dB)

Output Impendence

75

Out-of-band Suppression

≥60dB

Power Supply

Input Voltage

DC 12V

Max. Current

1200mA

Physical Parameters

Dimension

176*123*28mm

Operating Temperature/Humidity

-10℃~45℃,40%~70%

Storage Temperature/Humidity

-40℃~70℃,40%~95%
