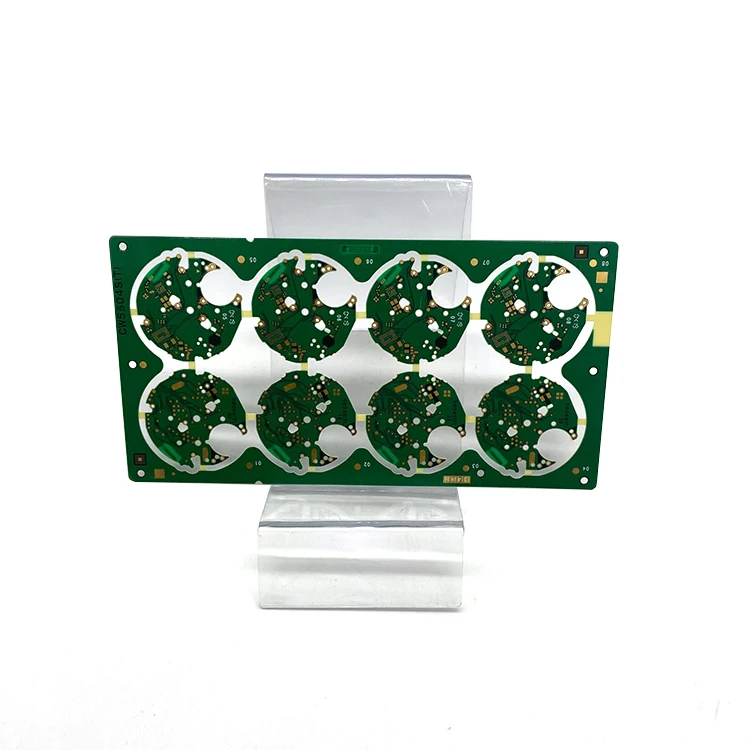

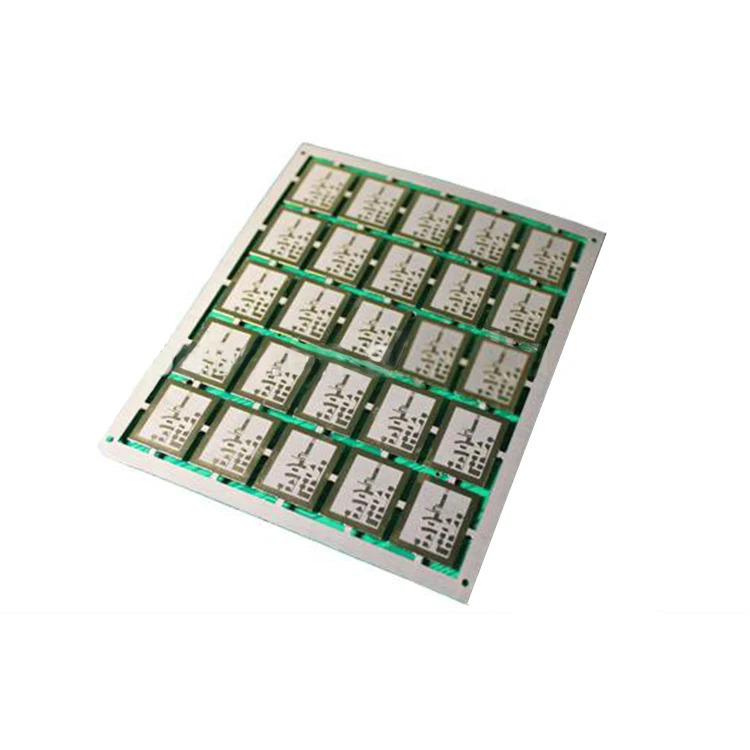

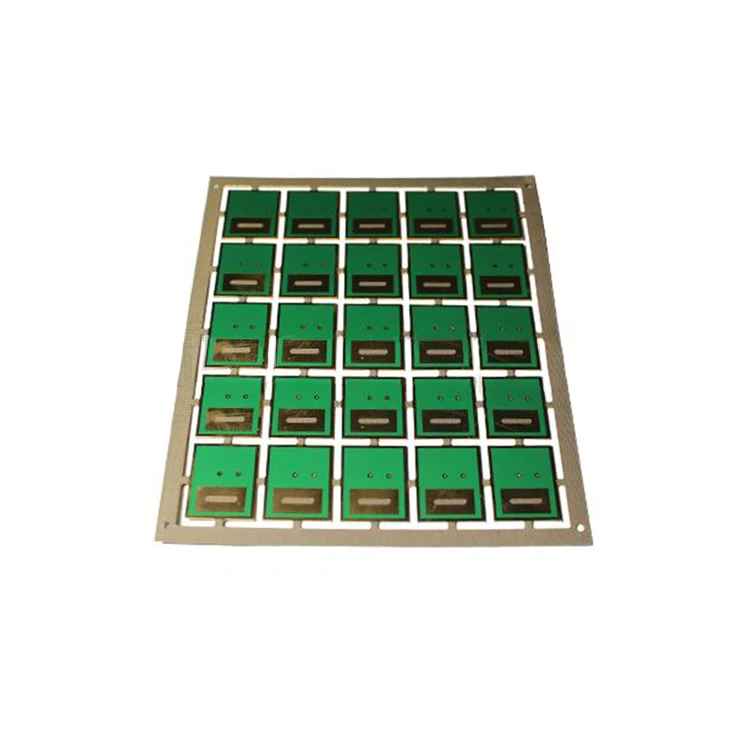

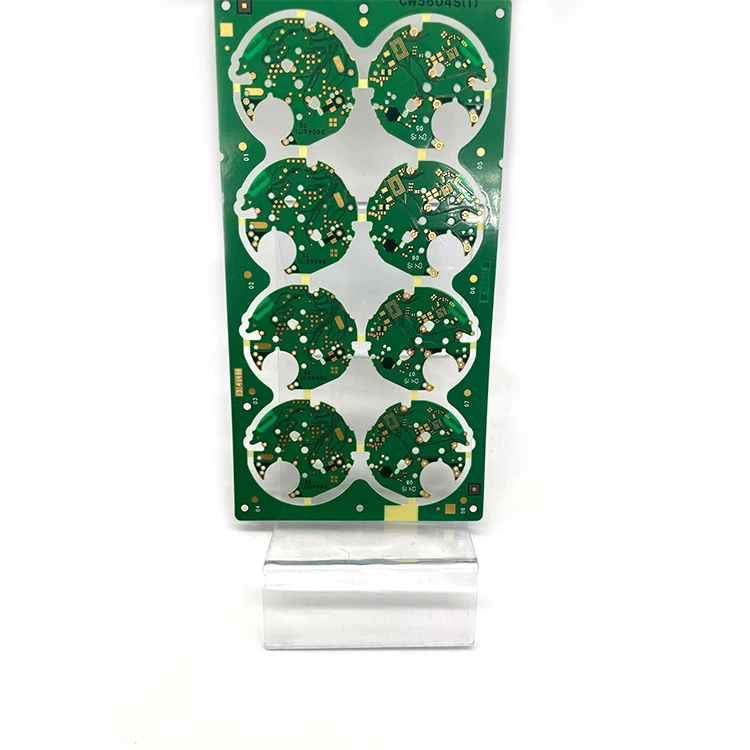

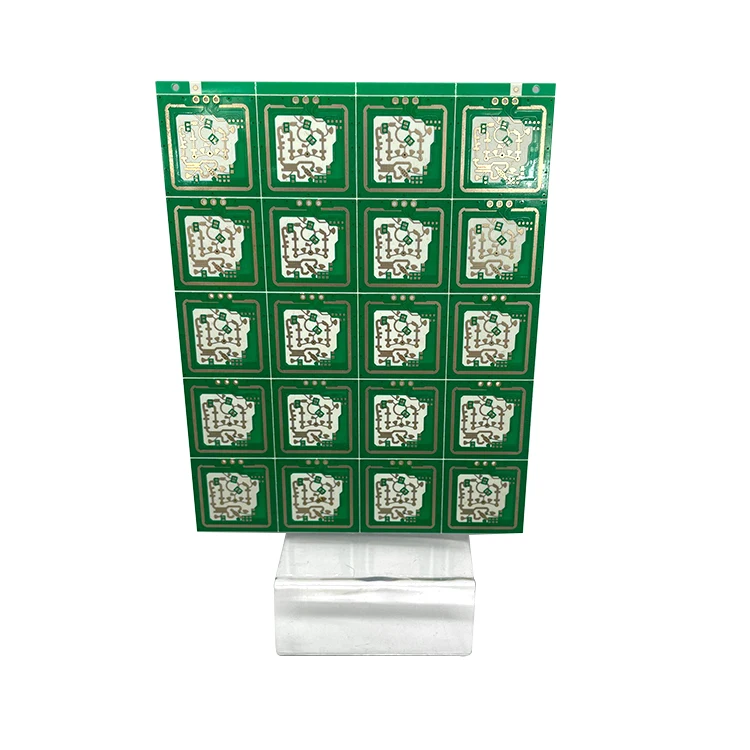

Профессиональная Заводская оптовая цена 1-16 слоев многослойный Pcba


Поделиться:


Цена:3,00 $ - 20,00 $*

Количество:



Описание и отзывы


Трекер стоимости

Месяц Минимальная цена Макс. стоимость
Aug-15-2025 4.51 $* 4.11 $*
Jul-15-2025 3.27 $* 3.58 $*
Jun-15-2025 4.40 $* 4.30 $*
May-15-2025 4.7 $* 4.67 $*
Apr-15-2025 3.46 $* 3.7 $*
Mar-15-2025 4.3 $* 4.11 $*
Feb-15-2025 4.24 $* 4.76 $*
Jan-15-2025 4.74 $* 4.67 $*

Характеристики



Product Description












































































































































SeqItemcapability
1Base MaterialFR-4, High TG FR-4 , Halogen Free material ,CEM-3,CEM-1,PTFE,Rogers ,Arlon ,Taconic,Aluminum base,PI ,etc
2Layers1-40 ( ≥30 layers needs review )
3Finished inner/outer copper thickness0.5-6OZ
4Finished board thickness0.2-7.0mm(≤0.2mm needs review),≤0.4mm for HASL
Board thickness≤1.0mm: +/-0.1mm
1<Board thickness≤2.0mm: +/-10%
Board thickness>2.0mm: +/-8%
5Max panel size≤2sidesPCB: 600*1500mm
Multilayer PCB: 500*1200mm
6Min conductor line width/spacingInner layers: ≥3/3mil
Outer layers: ≥3.5/3.5mil
7Min hole sizeMechanical hole: 0.15mm
Laser hole: 0.1mm
Drilling precision: first drilling       First drilling: 1mil
                                                    Second drilling: 4mil
8WarpageBoard thickness≤0.79mm: β≤1.0%
0.80≤Board thickness≤2.4mm: β≤0.7%
Board thickness≥2.5mm: β≤0.5%
9Controlled Impedance+/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (needs review)
10Aspect Ratio15:01
11Min welding ring4mil
12Min solder mask bridge≥0.08mm
13Plugging vias capability0.2-0.8mm
14 Hole tolerancePTH: +/-3mil
NPTH: +/-2mil
15Outline profileRout/ V-cut/ Bridge/ Stamp hole
16Solder mask colorGreen,yellow,black,blue,red,white,matte green
17Component mark colorwhite,yellow,black
18Surface treatmentOSP: 0.2-0.5um
HASL: 2-40um
Lead free HASL: 2-40um
ENIG: Au 1-10U’’
ENEPIG: PB 2-5U’’/ Au 1-8U’’
Immersion Tin:0.8-1.5um
Immersion silver: 0.1-1.2um
Peelable blue mask
Carbon ink
Gold plating: Au 1-150U’’
19E-TestFlying probe tester :  0.4-6.0mm,max 19.6*23.5inch
Min spacing from test pad to board edge :  0.5 mm
Min conductive resistance :   5 Ω
Max insulation resistance  :  250  MΩ
Max test voltage :  500 V
Min test pad diameter : 6 mil
Min test pad to pad spacing  : 10 mil
Max test current  :    200 MA
20AOIOrbotech SK-75 AOI : 0.05-6.0mm,max 23.5*23.5inch
Orbotech Ves machine :  0.05-6.0mm,max 23.5*23.5inch
