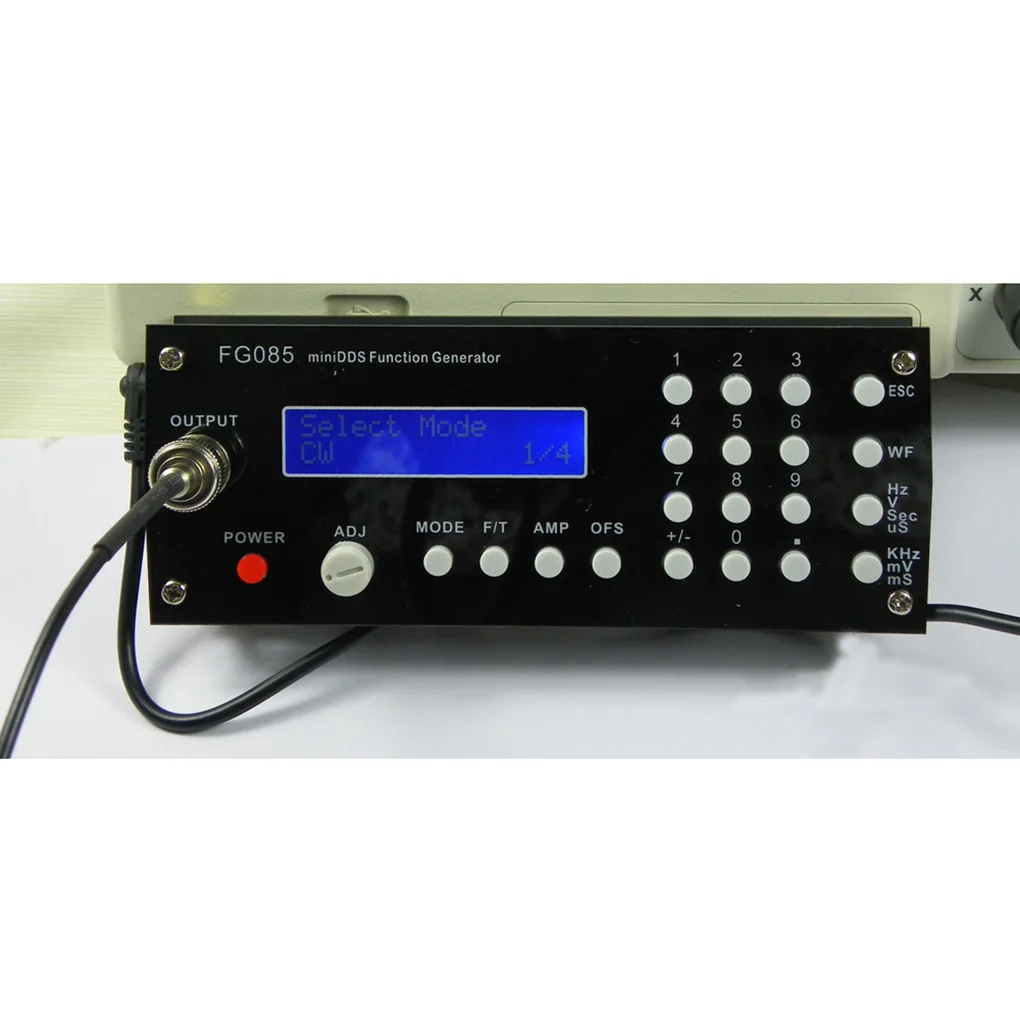

Multi-functional DDS Function Digital Signal Generator DSO085 Educational Electronic DIY Kit with Triangular

Описание и отзывы

Трекер стоимости

Характеристики

Описание:
Пользователь может свободно определять необходимую форму сигнала, может регулировать его частоту, диапазон, смещение и т. Д. После загрузки с ПК.
В режиме серводвигателя, можно установить положение сервопривода свободно, также может работать назад и вперед любые настройки секций.

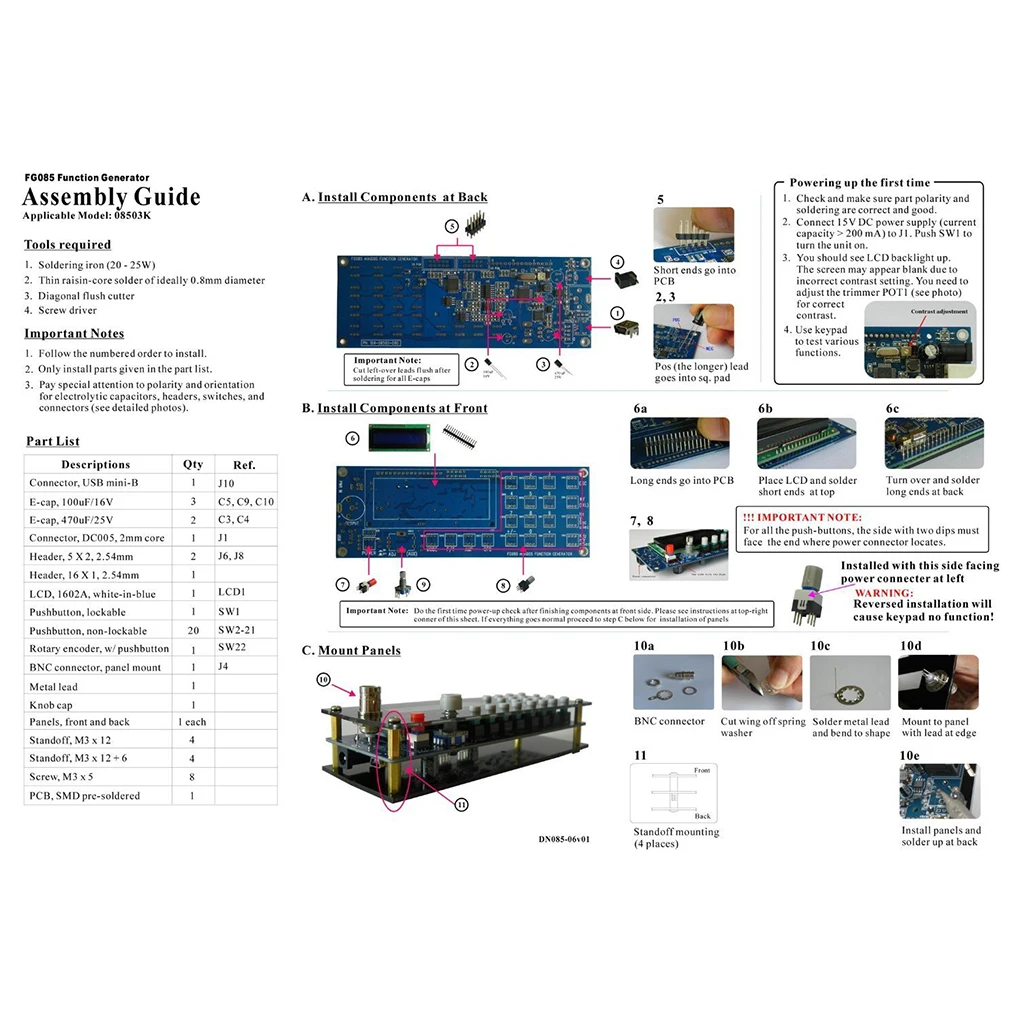

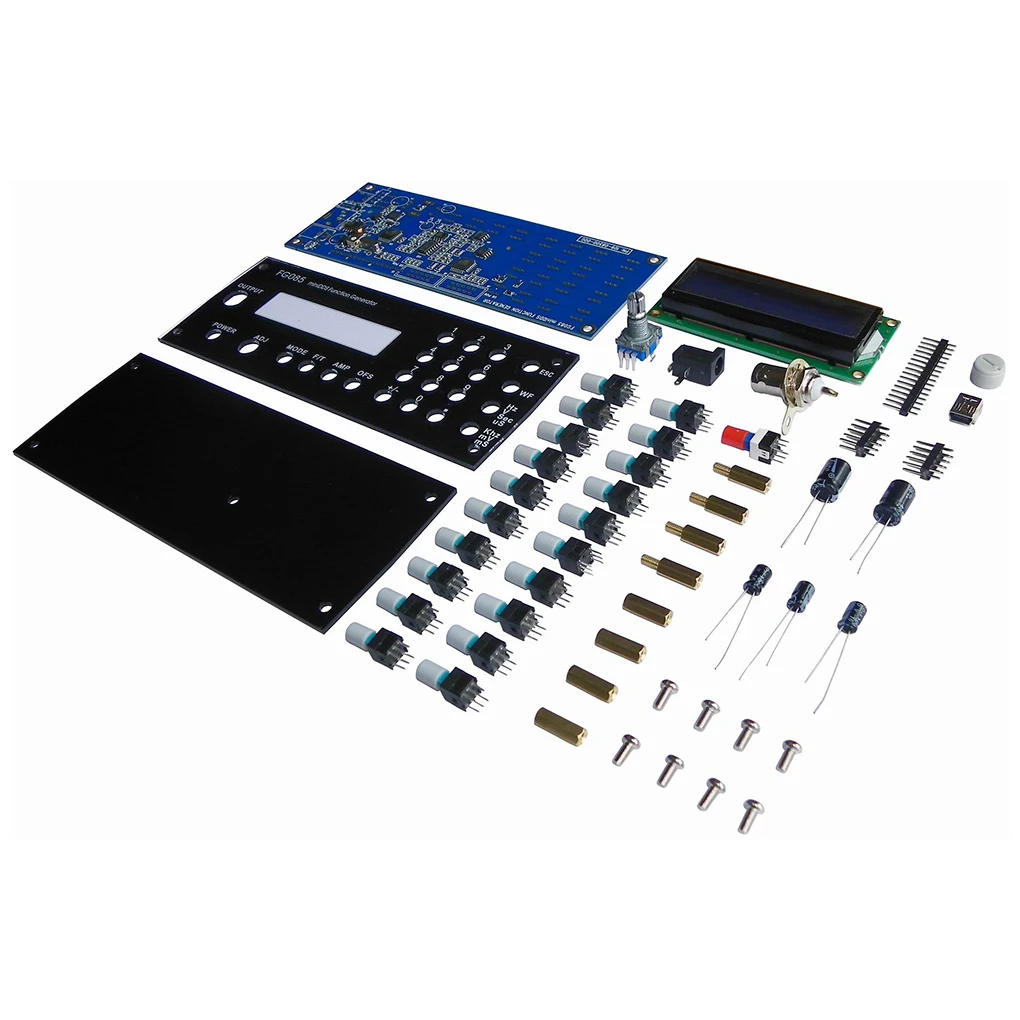

Этот цифровой генератор функций синтеза DIY kit разработан специально для любителей электроники и студентов/любителей.
С триггером функция, можно использовать внешнего сигнала для того чтобы контролировать выход и начала и до конца Частота развертки генератор сигналов.
Тип выходного сигнала: синусоидальный, квадратный, треугольный, положительный и отрицательный пилообразный, положительных и отрицательных лестница, опеределяемый пользователем произвольной формы волны и servo control сигнала.
Функцией частоты развертки, старт-стоп частоты, время, и скорость может быть установлен на знака после запятой; Вызвать контроль сигнала с самого начала и до конца частоты развертки, сигналов частоты развертки выбранного сигнала.
Технические характеристики:
Материал: металл, пластик.
Цвет: как на фотографии.
Размер: 155*55*30 мм.
Частотный диапазон: 0 - 200 кГц (синус).
Разрешение частоты: 1 Гц.
Точность частоты: 0,149 Гц (когда F> 40 Гц время), 0,000596 Гц (когда F <= 40 Гц время).
Разрешение цикла: 1 мс.
Амплитудный диапазон: 0 - 10 В pp.
Амплитуда точность: 0,1 V.
Диапазон смещения постоянного тока: -5 в-+ 5 В.
Точность смещения постоянного тока: 40 мВ.
Глубина памяти сигнала: 256 байт.
Максимальная частота дискретизации: 2,5 Мбит/с.
Триггер уровень входного сигнала: высокая 3,5 V (минимум), низкая 1,5 V (максимум).
Когда Выходная задержка триггерной формы сигнала: менее 5 тонких.
Синхронный выход: уровень TTL.
Выходное сопротивление: 50 Ом.
Напряжение источника питания: 15 В постоянного тока.
Ток подачи: <150 мА (без нагрузки).
Примечания:
Из-за разницы в освещении и настройках экрана цвет изделия может немного отличаться от изображения.
Возможны незначительные отклонения в размерах из-за различных измерений вручную.

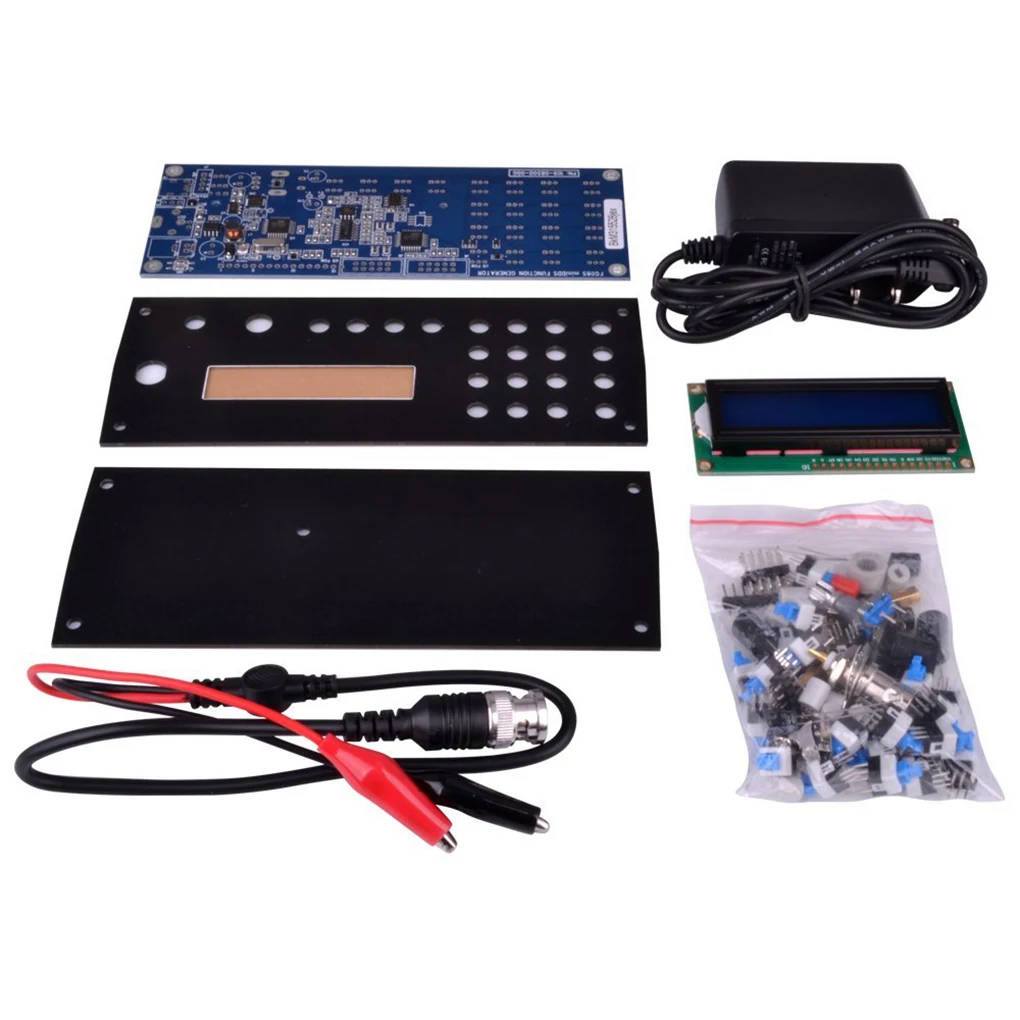

Пакет включает в себя:
1 * генератор сигналов.
1 * адаптер.

Частотный диапазон: 0-200 кГц (синус). Точность частоты: 0,149 Гц (при F> 40 Гц), 0,000596 Гц (при F <= 40 Гц). Разрешение частоты: 1 Гц

Сервопривод Режим сигнала: в соответствии с сервоприводом сигнала режим, можно установить Servo положение свободно, может также работать, туда и обратно каких-либо настроек секций

Многофункциональный: функцией частоты развертки, старт-стоп частоты, время, и скорость может быть установлен на знака после запятой; Вызвать контроль сигнала с самого начала и до конца частоты развертки, сигналов частоты развертки выбранного сигнала

Регулировка: пользователь может свободно определять необходимую форму сигнала, может регулировать его частоту, диапазон, смещение и т. д. после загрузки с ПК

Набор «сделай сам»: Этот цифровой генератор функций синтеза набор «сделай сам» специально разработан для любителей электроники и студентов/любителей
