Nanoradar 77 ГГц MR76 микроволновый датчик скорости радара для оповещения о дорожном движении дорожной железнодорожной станции управления

Описание и отзывы

Трекер стоимости

Характеристики

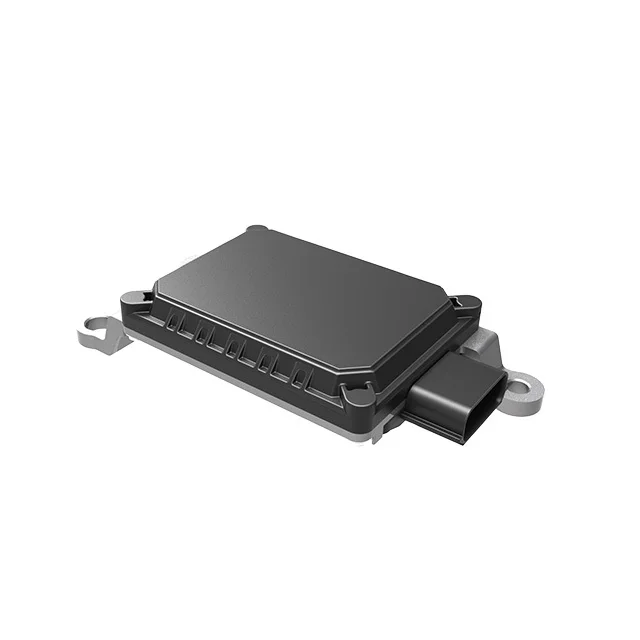

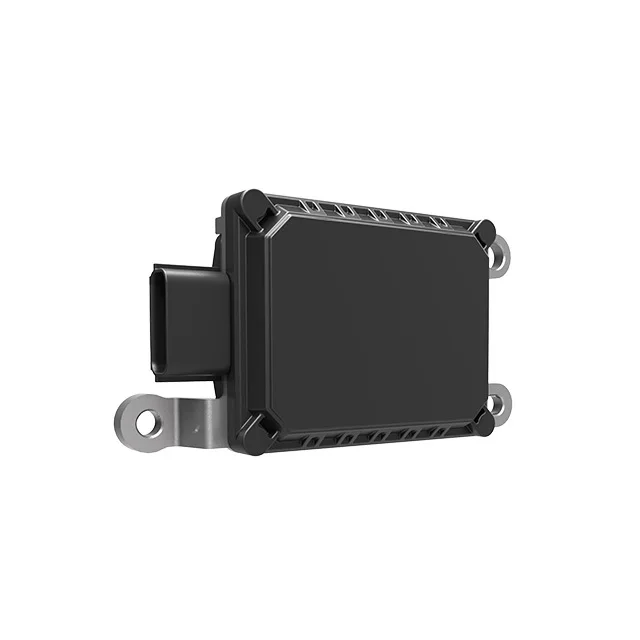

Nanoradar 77Ghz радар MR76 для интеллектуальной транспортировки

MR76-T радара движения использует 77 ГГцMIMO technology выполняет все цели на местеОбнаружения, состоянии для того, чтобы устранить стационарный целевые показатели и различных помехВ результате ложных тревог. Улучшенная возможность многоцелевого обнаруженияРадар имеет высокую точность обнаружения и может точно измерять,Скорость, расстояние, угол и другая информация о движущейся цели.Радар может одновременно обнаруживать 4 полосы движения и 64 цели
Расстояние, скорость и угол информации транспортного средства, наиболееДальность обнаружения может достигать 150 метров для автомобиля.

Радар Особенности:

* Работа в 77GHz-ISM-Band для обнаружения движущихся объектов

* Компактный размер (140x70x35 мм)

* Точно Измерьте направление, диапазон, скорость и угол движущихся целей

* Класс защиты от поражения электрическим током IP67

* Hige Уровень обнаружения

Спецификация:

Измерение производительности до естественных целей (не отражающие цели)
Модуляции		FMCW
Дальность обнаружения		0,20 ~ 170 м (короткий, средний режим, ± 45 °)
Разрешение	Точечная цель, без отслеживания	0,68 м, Возможность отдельные целевые показатели и объекты 1,5... 2 x разрешение
Точность	Точечная цель, без отслеживания	± 0,10 м
Угол обзора		± 45 ° @-16 дБ
Угол Разрешение	Точечная цель, без отслеживания	± 0,1 ° (средний режим), ± 0,3 ° @ 0 °, ± 1 ° @ ± 45 ° (короткий режим)
Диапазон скорости		-400 км/ч... + 400 км/ч (выпускных объект, + приближение)
Скорость разрешение	Точечная цель, без отслеживания	± 1,23 км/ч
Скорости точности	Точечная цель, без отслеживания	0,1 км/ч
Антенна каналы		2TX/4RX = 8 каналов
Время цикла		Приложение. 30 мс для каждого среднего и малого радиуса действия режим, всего 60 г-жа
Высота луча	-6dB	14 °
Азимут луч	-6dB	18 °
MR76 двойные балки (средний и короткий) работают одновременно и не могут быть переключены. Обнаруженные цели выводятся в порядке расстояния или RCS. По умолчанию они выводятся на расстояние от Ближнего до дальнего.
Условия эксплуатации
Частота передачи	ETSI & FCC, аддитивного цветового пространства	76…77 ГГц
Передают Емкость	Средняя/пик EIRP	29.8dBm
Мощность		+ 6,0 V ~ 32VDC
Расход		2,5 W
Рабочая температура		-40 ℃... + 85 ℃
Для хранения TemТемпературы		-40 ℃... + 90℃
Класс защиты от поражения электрическим током		IP67
Интерфейс
Интерфейс		1xCAN-высокая скорость 500 кбит/с
Крышка
Измерение	Ш * Д * В	140*70*35 мм
Вес		200 г
Материал	Вид спереди/сзади	PBT + GF30 для передней оболочки, диаметр литья алюминия для задней оболочки.

Радар Описание:

В MR76 использует 77 ГГц высокочастотных электромагнитных волн для того, чтобы анализировать окружающую среду. Отраженный сигнал выводится как объект после нескольких шагов обработки. Объекты представляют собой информацию о местоположении, скорости и силе сигнала радарных отражений, которые рассчитываются и выводятся один раз в каждый период.

Картезианские координаты радара, как показано ниже:

MR76 77GHz Радар для автомобильного переднего предупреждения о столкновении и ADAS

О nanoradar:

Nanoradar, основанная в 2012 году, специализируется на разработке, производстве и продаже миллиметрового волнового радара для безопасности, БПЛА, автомобилей, умного дорожного движения и других видов промышленного применения. Наша продукция охватывает 24 ГГц, 77 ГГц, 79 ГГц частотный диапазон. Мы успешно разработали 10 моделей MMW радарных продуктов. Радиолокационный диапазон Nanoradar охватывает 30-450 метров. Точность составляет до 85% для радиолокатора безопасности для идентификации пешеходов. Являясь ведущим производителем радиолокаторов MMW в Китае, Nanoradar продукты также хорошо приняты на зарубежных рынках, таких как США, Корея, Великобритания и Франция и т. д.

Nanoradar предоставляет радиолокационные датчики и системы 24 ГГц/77 ГГц.

1. NRA24 --- 24GHz 50 ~ 200 метров UAV высотомер радар.

2. MR72 --- 77GHz 40-80 метров UAV радар предупреждения столкновений

3. CAR28T / 28F --- Радар для транспортных средств BSD/LCA, сверхмощный Радар для предупреждения столкновений.

4. MR76 --- 77 ГГц 160 метров автомобильный радар ADAS (ACC/AEB)

5. NSR80W/NSR100W/NSR300W --- обнаружение вторжений по периметру безопасности
