HEQ Смарт CH-4 беспилотного летательного аппарата лазерной метана телеметрическое газопровод этапов

Описание и отзывы

Трекер стоимости

Характеристики

HEQ Смарт CH-4 беспилотного летательного аппарата лазерной метана телеметрическое газопровод этапов проверки

Справочную информацию о проектах

Введение оборудования

Рабочий процесс

Анализ данных

Этот случай показывает

Трудности, возникшие в ходе осмотра трубопровода природного газа

Сложным рельефом

Горный патруль обладает высокой риск, а также есть слепых зон в различных областях, которые могут не быть достигнуто вручную поле «Щенячий патруль».

Ручным контролем качества, неэффективный

Есть много новых проектов, Длинные патруль расстояние, тяжелой работы, низким коэффициентом полезного действия и высокой стоимости для прогулок патруль.

В чрезвычайных ситуациях вы не получили ответ вовремя
При возникновении чрезвычайной ситуации, персонала, не могу добраться до места назначения быстро и аварийного эффективность о низком заряде.

Из-за отсутствия персонала

Отдел управления нефти и газа, нефтепровод и техническое обслуживание, как правило, имеет явление отсев, серьезные старения персонала и высокие затраты на управление.

Газопровод этапов проверки оборудование для сушки описание-все оборудование

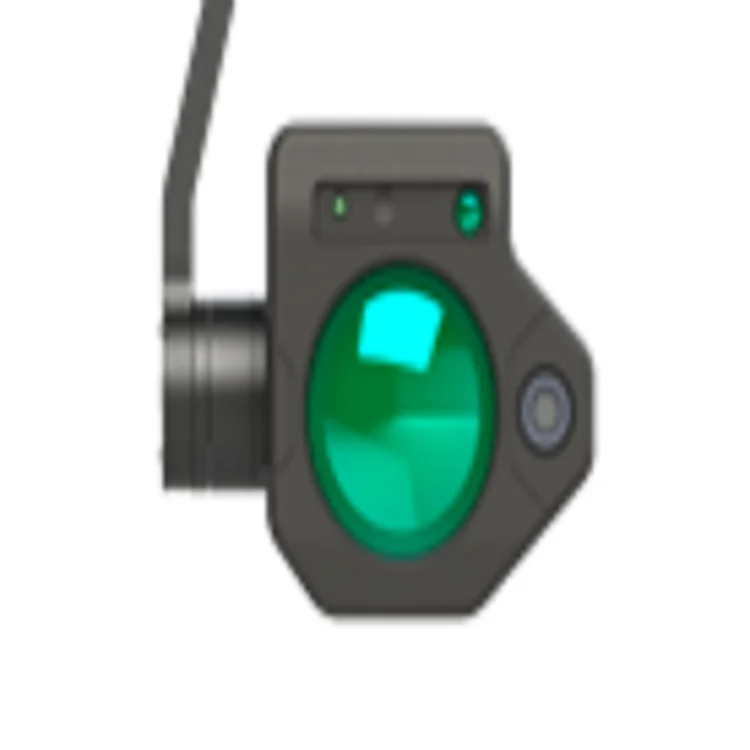

Описание программного оборудования для инспекции трубопровода природного газа-CH-4 беспилотный лазерный метан телеметр

CH-4 UAV лазерный метан телеметрический параметр Таблица
PTZСтабилизации	Кронштейн с вращением + шаг
Диапазон поворота	ЛежаИ вышеТел.: + 30 °~-90 °; Перевод: ±135°
Видео высокой четкости	FHD 1920*1080(30p)
Чувствительность	5ppm * м
Частота дискретизации	500 кГц
Точность измерений	± 10% (100 ~ 50000 ppm * m)
Скорость отклика	≤0,1 s
Расстояние дисстанции	5 m ~80 м
Инструмент вес	460 г
Номинальный ток	6 Вт (статическое типичное значение)
Класс лазерной безопасности	Инфракрасный прибор для визуального обнаружения повреждения: класс і для глаз Зеленый указывающий лазер: класс 3R, избегайте прямого лазерного наведения глаз

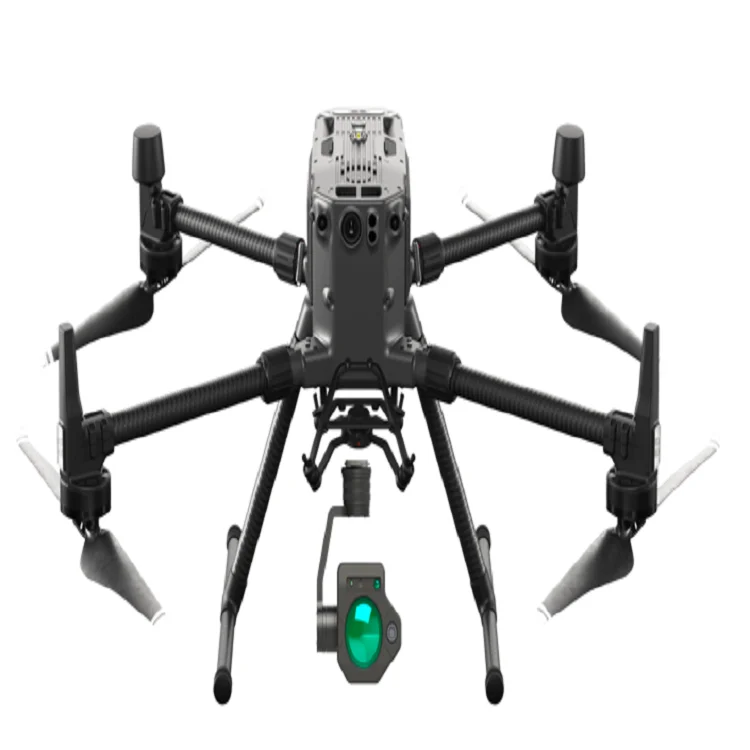

Газопровод этапов проверки введение оборудования-Jingwei M300 RTK осмотр патруля Бла (беспилотный летательный аппарат)

И долготуM300 RTK
Размеры (в сложенном виде, включая лезвия)	430 × 420 × 430 мм (длина х ширина х высота)
Симметричный мотор колесная база	895 мм
Пустой вес (в том числе двойные батареи)	6,3 кг
Максимальное время полета	55 мин
Рабочая частота	2,4000-2,4835 ГГц/5,725-5,850 ГГц
Максимальный сигнал эффективный радиус действия	15 км
Избегания препятствий системы	Все обходом препятствий
Максимальная скорость ветра	15 м/с (сила 7 ветра)
Температура окружающей среды	-20 °C~50 °C
Максимальная высота полета	5000 м (2110 лезвие, взлет weight≤ 7 кг) 7000 м (2195 плато немой лезвия, взлет weight≤ 7 кг)

Газопровод этапов проверки введение оборудования-осмотр и программное обеспечение для анализа

Газопровод этапов проверки введение оборудования-осмотр и программное обеспечение для анализа

Kml-файл импорт маршрут модификации редактор

Получить файл KML трубопровода быть знакомы с окружающей средой места осмотра

Симулятор полета, маршрут измерения настройка и автоматический режим работы

Газопровод этапов проверки производственный поток-контроля трубопровода

Airline импорт, нажатием одной кнопки взлет, автоматический осмотр патруля, точное позиционирование, запись данных

Газопровод этапов проверки поток операции-станция «Щенячий патруль»

Программа инспекции трубопровода природного газа рабочий процесс-Анализ данных

Время	Долгота	Latitude	Ch4	Ошибиться
20191018-12_12_09	104,7350825	29,61372522	1381	0
20191018-12_12_09	104,7350825	29,61372522	1360	0
20191018-12_12_09	104,7350825	29,61372522	1367	0
20191018-12_12_09	104,7350825	29,61372522	1390	0
20191018-12_28_25	104,7321031	29,64082612	2635	0
20191018-12_28_25	104,7321031	29,64082612	2663	0
20191018-12_28_25	104,7321031	29,64082612	2632	0

Рабочий процесс-Анализ данных

Информация по чехлу
