Описание продукта

Мы являемся одним из самых высококачественных гидравлический инструмент производители в Китае, наша продукция отличается высоким качеством и низкой ценой, заказчика выгодный тариф составляет 100%, добро пожаловать, чтобы купить.

Модель	1 дюйм	2 дюйма	3 дюйма	4 дюйма	5 дюймов
Выход	До 10 ти лет	16T	18T	21T	21T
Ход (мм)	160	230	320	380	380
Толщина стенки трубы (мм)	2-3,5	2,75-4,5	3,5-6	4-6	4-6
Рабочий объем (мм)	13-34	22-60	22-89	22-108	22-114
Общий вес (кг)	20	50	98	149	197
Материал	Пластичное чугунное	Пластичное чугунное	Пластичное чугунное	Пластичное чугунное	Пластичное чугунное
Настройте пресс-форм	(1 дюйм): 13 мм/16 мм/19 мм/22 мм/28 мм/34 мм (2 дюйма): 22 мм/28 мм/34 мм/42 мм/48 мм/60 мм (От 3 дюймов): 22 мм/28 мм/34 мм/42 мм/48 мм/60 мм/75,5 мм/89 мм (4 дюйма): 22 мм/28 мм/34 мм/42 мм/48 мм/60 мм/75,5 мм/89 мм/108 мм (5 дюймов): 22 мм/28 мм/34 мм/42 мм/48 мм/60 мм/75,5 мм/89 мм/108 мм/114 мм

Диаметр штампа и толщина стенки
Исходным диаметром	Толщина стенки трубы диапазон	Условное название	Литейной формы спецификации
Φ13mm	1,5 мм-4 мм	2 точки	1/4
Φ16mm	1,5 мм-4 мм	3 точки	5/16
Φ19mm	1,5 мм-4 мм	3 точки	3/8
Φ22mm	2,5 мм-4 мм	4 точки	1/2
Φ28mm	2,5 мм-4 мм	6 точек	3/4
Φ34mm	2,5 мм-4 мм	8point	1 дюйм
Φ42mm	2,5 мм-4 мм	1,25 дюймов	1-1/4 дюйма
Φ48mm	2,5 мм-4 мм	1,5 дюймов	1-1/2 дюйма
Φ60mm	3,0 мм-5 мм	2 дюйма	2 дюйма
Φ75.5mm	3,0 мм-6 мм	2,5 дюймов	2-1/2 дюймов
Φ89mm	3,5 мм-6 мм	3 дюйма	3 дюйма
Φ108mm	4,0 мм-6 мм	4 дюйма	4 дюйма
Φ114mm	4,0 мм-6 мм	5 дюймов	5 дюймов
Метод выбора	1. В соответствии со своими потребностями, чтобы выбрать, диаметр мембранного указателся локтевого сгиба, соответствие стандартам под давлением, что выбрали размер в соответствии с трубогибочная машина 2. В случае отсутствия соответствующих пресс-формы, вы Кан выбрать немного больший размер пресс-форм (например, 20 мм, 22 мм прессформы) 3. Убедитесь, что толщина стенки подходит согласно соответствующий размер пресс-форм (толщина стенки может быть 0,5 больше или на 0,5 меньше)
Применимые трубы	Он подходит для оцинкованных труб, сварка, бесшовные стальные трубы с хорошим качеством, воды Трубы, трубы из углеродистой стали, трубы из углеродистой стали направляющий выступ направляющего выступа провода трубы, газовые трубы, стальные трубы и алюминиевые трубы. Это не подходит для гибки тонкостенные трубы, стальная труба, не соответствующих к изгибу наружный диаметр и цветных металлических труб.

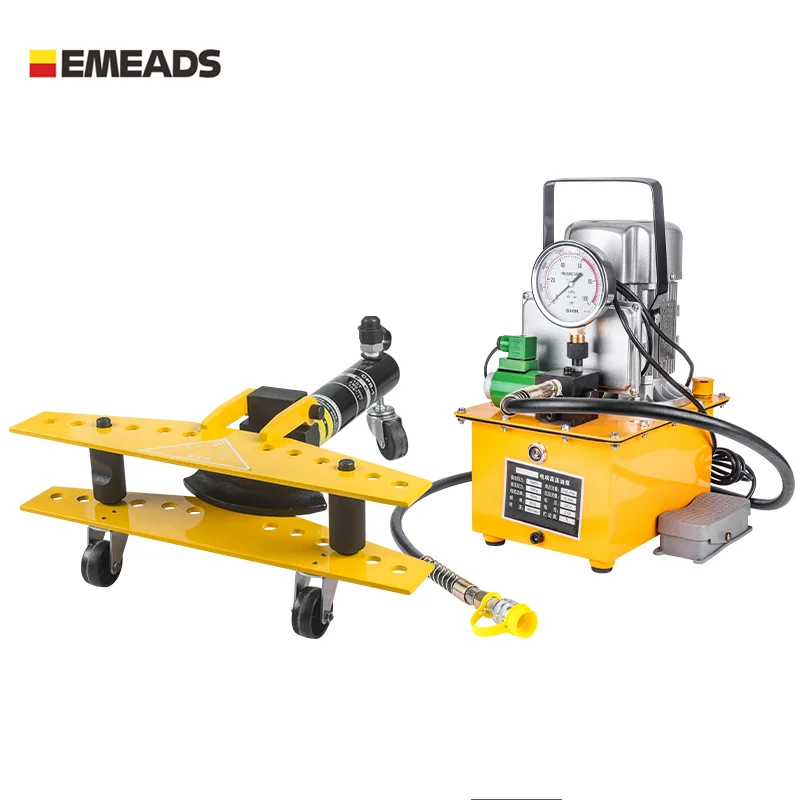

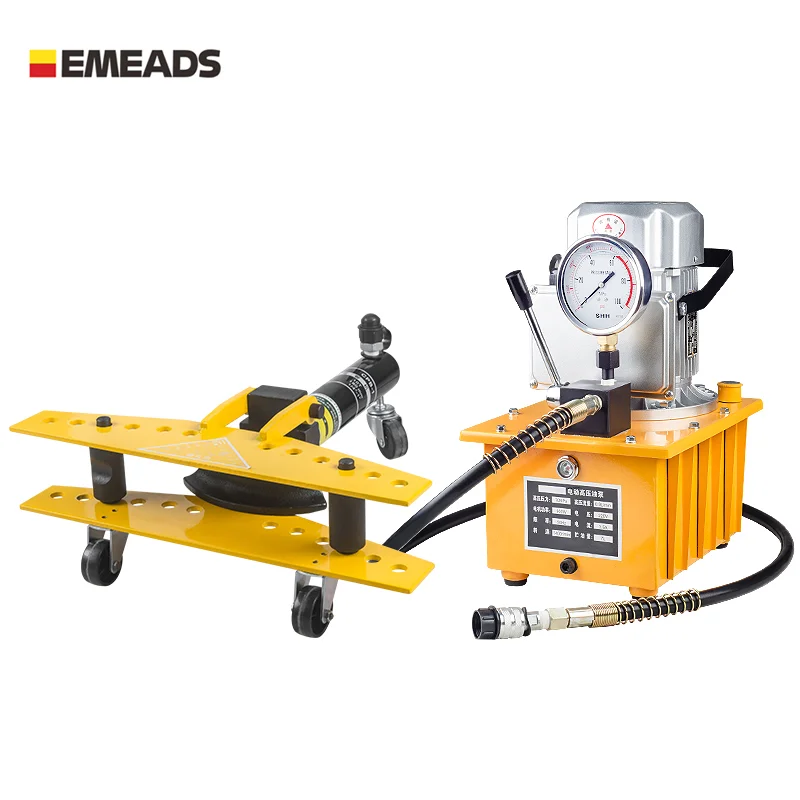

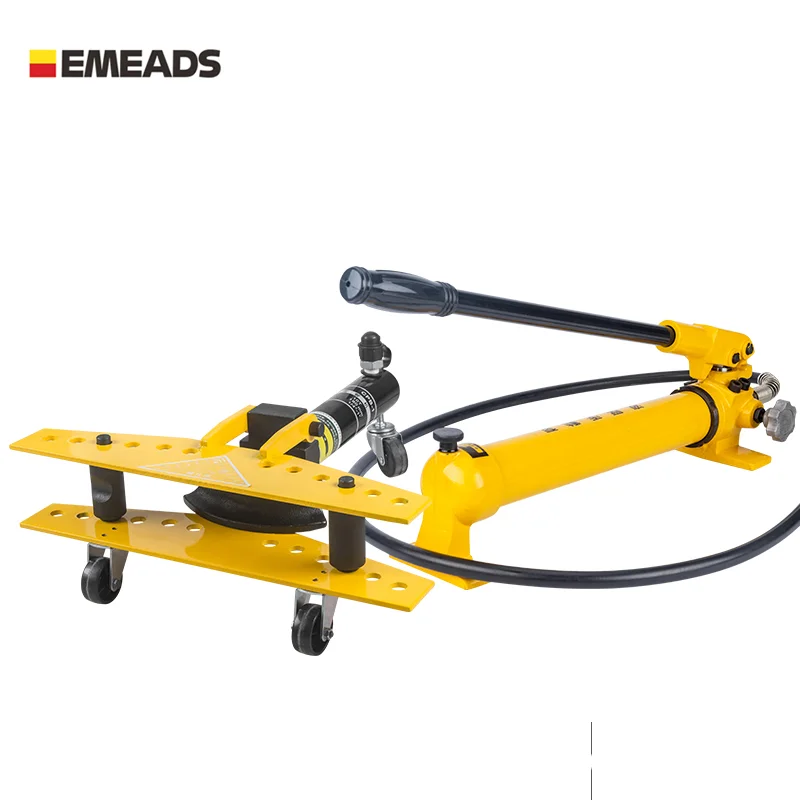

Подробные сведения о фотографии
