ТВ диоды 5KP188A переходный подавитель напряжения серии


Поделиться:


Цена:2,30 ₽*

Количество:



Описание и отзывы


Трекер стоимости

Месяц Минимальная цена Макс. стоимость
Sep-18-2025 2.46 $* 2.40 $*
Aug-18-2025 2.40 $* 2.29 $*
Jul-18-2025 2.30 $* 2.42 $*
Jun-18-2025 2.0 $* 2.79 $*
May-18-2025 2.69 $* 2.44 $*
Apr-18-2025 2.33 $* 2.95 $*
Mar-18-2025 2.31 $* 2.2 $*
Feb-18-2025 2.86 $* 2.7 $*
Jan-18-2025 2.28 $* 2.72 $*

Характеристики

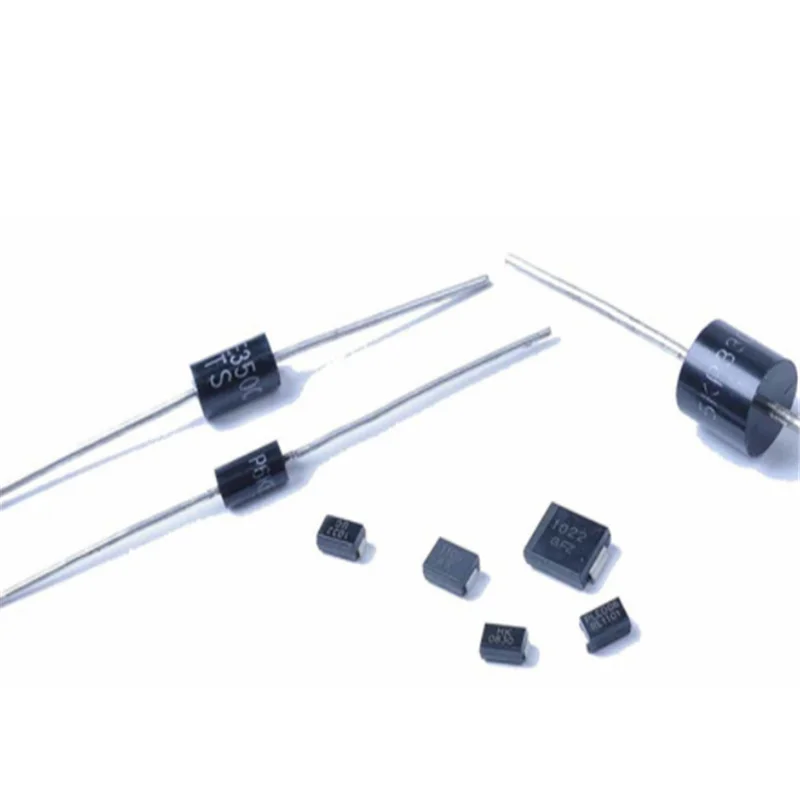

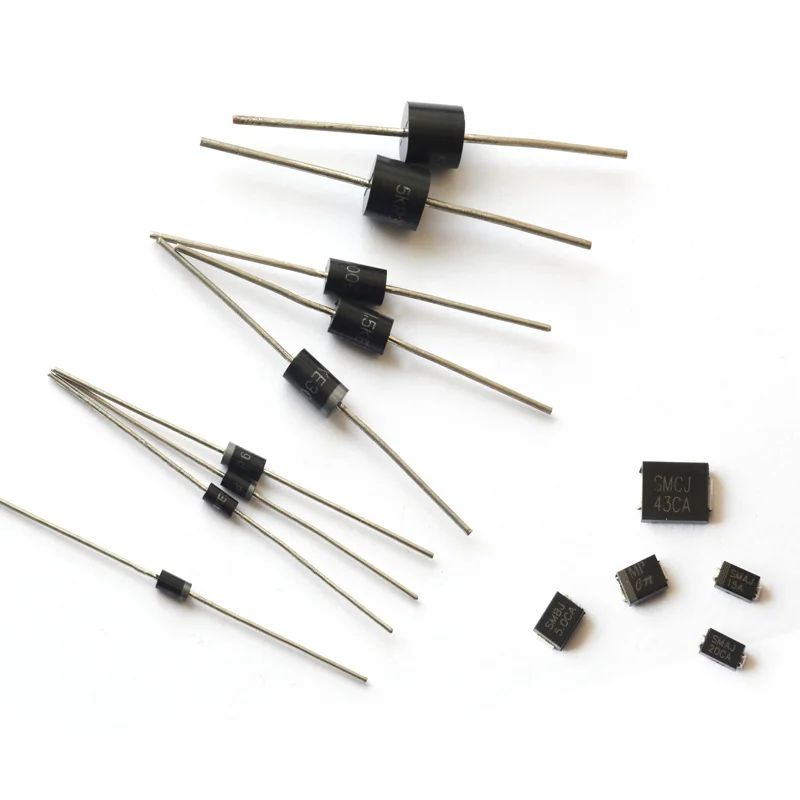

Tvs-диоды 5KP188A переходное напряжение Suppressor 5KP серии

Осевой без свинцаПереходных частотСтабилизатор напряженияОграничители (телевизоры)

Серия 5KP разработана специально для защиты чувствительного электронного оборудования от переходных процессов напряжения, вызванных молнией и другими переходными выходами напряжения.

UСтекло пассивированный чип соединения в P600Пакет

UНизкаяУтечки

UUni и двунаправленныйБлок

UОтличный зажимаВозможности

U5000 Вт Пиковая мощность при 10 × 1000 & micro;s Частота повторения сигнала (обязанностьЦикл):0.01%

UБыстрое время отклика: как правило, меньше, чем 1,0 ps от 0 вольт до VBRМин

UОбычно яRМеньше, чем 5μA выше12V.

UВысокая температура пайки: 260 °C/40 секундТерминалы

UТипичный Максимальный температурный коэффициент и Дельта; ВBR= 0.1%×

VBR@ 25 °C × & Delta;T

UПластиковая упаковка имеет лабораторную воспламеняемость Underwriters94V-0

UМатовая Оловянная свинцоваяС покрытием

UГалогенов и по ограничению на использование опасных материалов в производствеСовместимый

UТипичный режим отказа короткий от заданного напряжения илиВ настоящее время

UТест на венчик проводится на основе JEDEC JESD201AТаблица 4a и4c

UIEC-61000-4-2 ESD 15кВ (воздух), 8кв(Контакт)

UЗащита ESD линий передачи данных в соответствии с IEC61000-4-2 (IEC801-2)

EFT Защита линий передачи данных в соответствии с IEC61000-4-4 (IEC801-4)

Устройства TV идеально подходят для защиты I/O интерфейсов, VCCАвтобусов и других видов

Уязвимые цепи, используемые в телекоммуникациях, компьютерах, промышленныхИПотребителей

Электронных приборов.

Параметр

Символ

Соотношение цена/качество

Блок

Пиковое импульсное рассеивание мощности с 10/1000 и микро; s (рис. 1)(Примечание

1), (примечание 2)

PPPM

5000

Ватт

Пиковый импульсный ток с формой волны 10/1000 & micro;s.(Note1, рис. 3)

ЯPP

Смотрите следующую таблицу

Ампера

Рассеивание энергии на бесконечном теплоотводе при TL= 75 °C

PM(AV)

8,0

Ватт

Пик постоянного напряжения тока, 8,3 мс Одноместный половина Синусоидальная волна (примечание 3)

ЯFSM

500

Ампера

Максимальное мгновенное прямое напряжение на 25А только для однонаправленного

(Примечание 4)

VF

3,5/5,0

Стабилизатор напряжения

Рабочее соединение и Диапазон температур хранения.

TJТSTG

От-55 до + 150

°C

Примечания:

1.Не повторяющийся ток импульса, на рис. 3 и вытягивается выше TА= 25 °C на рис.2.

2.Установленный на 5,0 мм x 5,0 мм (0,03 мм толщиной) Медь колодки к каждомуТерминал.

8,3 мс одна половина синусоидальной волны, или эквивалентная квадратная волна, рабочий цикл = 4 импульса в минуту максимум.4. VF<3,5 в для VBR<200 В и VF<6,5 в для VBR>201V



Бесплатные образцы доступны

Если есть какие-либо вопросы, пожалуйста, свяжитесь с нами

Венди (Wendy)

Wechat/what's APP:+ 86 13434746463

Данные ресурс не является интернет-магазином, а лишь содержит ссылки на международную торговую площадку Alibaba.com
