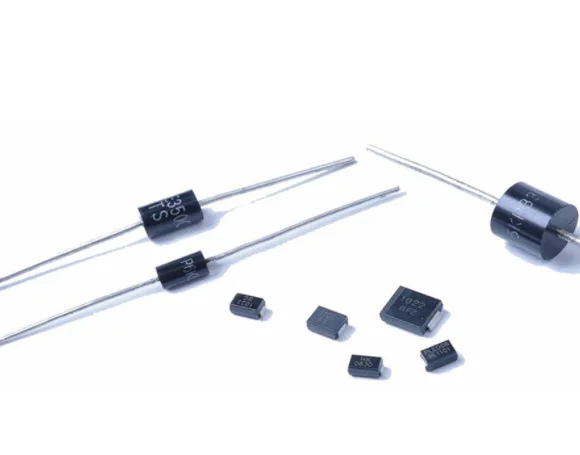

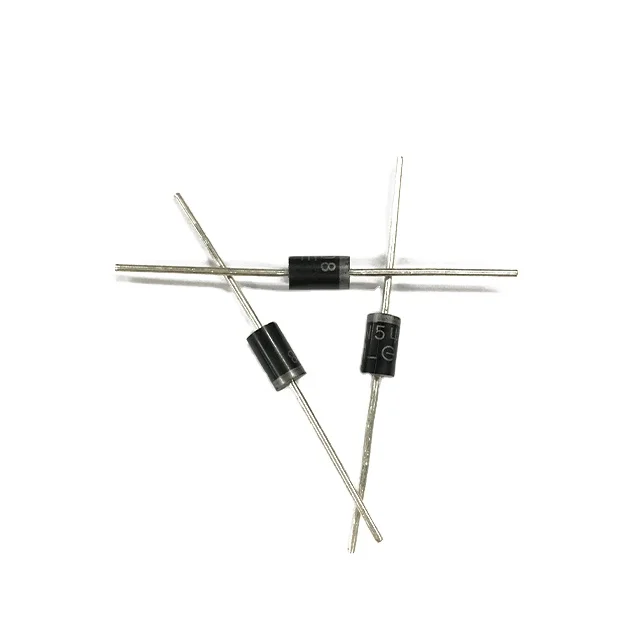

Диоды для подавления переходных скачков напряжения 5KP190A усмирителя напряжения тока 5KP серии

Осевой без свинцаПереходных частотСтабилизатор напряженияОграничители (телевизоры)

В 5KP серии разработан специально для того, чтобы защитить чувствительное электронное оборудование от напряжения переходных процессов, вызванных lightning и других переходных частот напряжение события.

UСтекло пассивированный чип распределительная в P600Пакет

UНизкаяУтечки

UUni и двунаправленныйБлок

UОтличный зажимаВозможности

U5000 Вт Пиковая мощность 10 × 1000 & микро-; Невысокий массивный каблук, сигналов частотой (обязанностьЦикл):0.01%

UБыстрое время отклика: как правило, меньше, чем 1,0 ps от 0 вольт до VBRМин

UОбычно яRМеньше, чем 5μA выше12V.

UВысокая температура пайки: 260 °C/40 секундТерминалы

UТипичный Максимальный температурный коэффициент и Дельта; ВBR= 0.1%×

VBR@ 25 °C × & Delta;T

UПластиковая упаковка имеет лабораторную воспламеняемость Underwriters94V-0

UМатовая Оловянная свинцоваяС покрытием

UГалогенов и по ограничению на использование опасных материалов в производствеСовместимый

UТипичный режим отказа короткий от заданного напряжения илиВ настоящее время

UТест на венчик проводится на основе JEDEC JESD201AТаблица 4a и4c

UIEC-61000-4-2 ESD 15кВ (воздух), 8кв(Контакт)

UЗащита ESD линий передачи данных в соответствии с IEC61000-4-2 (IEC801-2)

EFT Защита линий передачи данных в соответствии с IEC61000-4-4 (IEC801-4)

Устройства TV идеально подходят для защиты I/O интерфейсов, VCCАвтобусов и других видов

Уязвимые цепи используется в телекоммуникациях, компьютер, промышленныйИПотребителей

Электронных приборов.

Параметр	Символ	Соотношение цена/качество	Блок
Пиковое импульсное рассеивание мощности с 10/1000 и микро; s (рис. 1)(Примечание 1), (примечание 2)	PPPM	5000	Ватт
Пиковый импульсный ток с формой волны 10/1000 & micro;s.(Note1, рис. 3)	ЯPP	Смотрите следующую таблицу	Ампера
Рассеивание энергии на бесконечном теплоотводе при TL= 75 °C	PM(AV)	8,0	Ватт
Пик постоянного напряжения тока, 8,3 мс Одноместный половина Синусоидальная волна (примечание 3)	ЯFSM	500	Ампера
Максимальное мгновенное прямое напряжение на 25А только для однонаправленного (Примечание 4)	VF	3,5/5,0	Стабилизатор напряжения
Рабочее соединение и Диапазон температур хранения.	TJТSTG	От-55 до + 150	°C

Примечания:

1.Не повторяющийся ток импульса, на рис. 3 и вытягивается выше TА= 25 °C на рис.2.

2.Крепится на 5,0 мм x 5,0 мм (толщиной 0,03 мм) медные прокладки к каждомуТерминал.

8,3 мс одна половина синусоидальной волны, или эквивалентная квадратная волна, рабочий цикл = 4 импульса в минуту максимум.4. VF<3,5 в для VBR<200 В и VF<6,5 в для VBR>201V
