Одна z-поворотная плата (с XC7Z020-1CLG400C SoC)
Одна TF карта 16 Гб
Одна единица продукции представляет собой диск

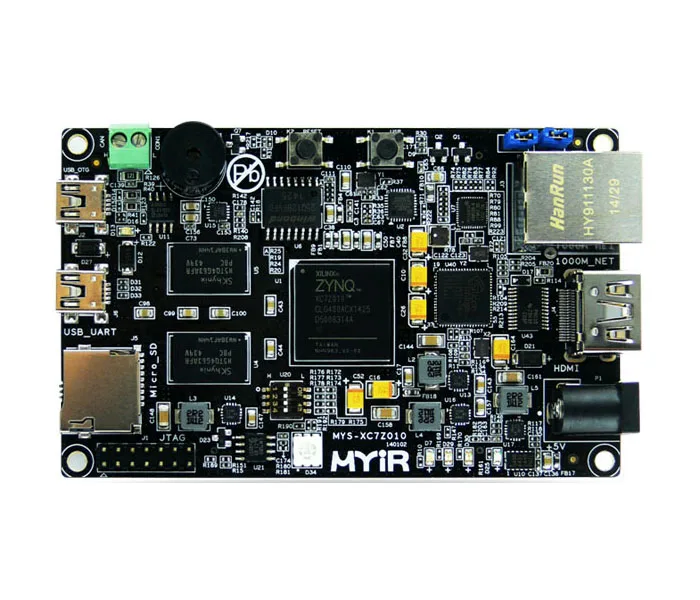

Z-поворот доска
Одноплатный компьютер
-667 МГц Xilinx XC7Z020 двухъядерным процессором ARM Cortex-A9 процессор с Xilinx 7-series FPGA логики -1 Гб DDR3 SDRAM (синхронное динамическое ОЗУ (2x512MB, 32-разрядную), 16 Мб QSPI флэш-памяти -USB_UART, USB2.0 OTG, 1 x Порт Gigabit Ethernet, HDMI, TF, … -Бортовой трехосевой Датчик: датчик ускорения и датчик температуры -Готовая к запуску ОС Linux -Опционально камеры и WiFi модули, IO расширение накидка
Z-поворот доска представляет собой недорогостоящее и высокопроизводительный одноплатный компьютер (SBC) Встроенный вокруг Xilinx Zynq-7010 (XC7Z010) или Zynq-7020 (XC7Z020) все программируемая система на чипе (SoC), который является одним из самых Xilinx Zynq-7000 семья, интегрированный двухъядерным процессором ARM Cortex-A9 процессор с Xilinx 7-серия программируемая вентильная матрица (FPGA) материнскую плату.

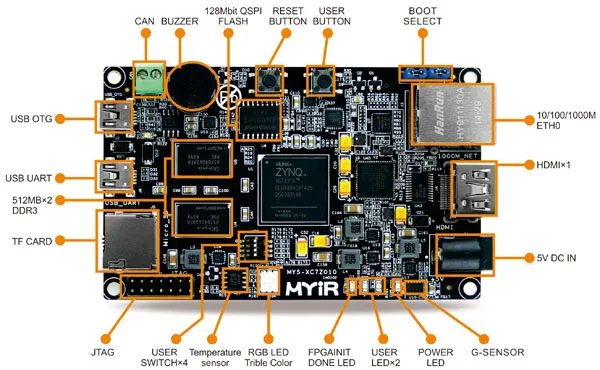

Плата Z-turn принимает все характеристики Xilinx Z-7010 / Z-7020 SoC, он имеет 1 ГБ DDR3 SDRAM (синхронное динамическое ОЗУ и 16 Мб QSPI флэш-памяти на борту и комплект насыщенного периферийных устройств, включая USB-UART, мини USB OTG, 10/100/1000 Мбит/с Ethernet, консервная банка, HDMI, TF, JTAG, зуммер, g-сенсор, циклическая запись и датчик температуры. На задней части доски, есть два 1,27 мм шаг 80-pin SMT гнездовые разъемы для того чтобы позволить наличие 96 / 106 пользователя I/O и можно настроить для работы в режиме до 39 LVDS пар I/O.
Z-поворот доска способна работать с операционной системой Linux. Myir оказывает Linux 3.15.0 SDK, ядра и многие трансформаторы подготовлены для использования в исходный код. Плата поставляется с полным набором для грудного вскармливания, в том числе два USB кабели, один Ethernet-кабель, кабель HDMI, один 4GB карты памяти и один адаптер питания 5 В и CD-ROM, который позволяет вам начать разработку быстро при получении доска из-коробки. Myir также предлагает дополнительную Wi-Fi камера модули, Z-поворот ввода-вывода, накидка для ношения на улице, Z-поворот доска. Z turn ввода-вывода накидка предоставляет множество периферийных сигналов и интерфейсов, включая ADC, GPIO, ЖК-дисплей, камеры и три Pmod на другие транспортные средства.
Z-поворот доска является отличным платформы разработки для оценки и прототипирование для Zynq-7000 SoC. Он также может быть использован как система на модуле (сом) для вашего следующего встроенный дизайн; Типичные области применения: промышленная автоматизация, тест & измерение, медицинское оборудование, интеллигентая (ый) видео наблюдения, аэрокосмической и военной промышленности и т. Д.
Продукт параметры
Предмет
Особенности
SoC
Xilinx XC7Z010-1CLG400C (Zynq-7010) или XC7Z020-1CLG400C (Zynq-7020)
-667 МГц ARM®Двухъядерный процессор Cortex™-Процессор MPCore A9 (До 866 МГц)
-Встроенный Artix-7 класса FPGA подсистема
С 28K материнскую плату клетки, 17600 Лутс, 80 DSP ломтиками (для XC7Z010)
С 85K материнскую плату клетки, 53200 Лутс, 220 DSP ломтиками (для XC7Z020)
-NEON™Для высоких и низких лучей и одиночного/двойной точности с плавающей точкой для каждого процессора
-Поддерживает большое количество статических и динамических интерфейсов памяти
Память
1 ГБ DDR3 SDRAM (синхронное динамическое ОЗУ (2x512MB, 32-бит)
Коробка для хранения
16 Мб QSPI флэш-памяти
Интерфейс TF карты
Сообщений
1x10/100/1000M Ethernet
1 х CAN
1 х мини USB2.0 OTG
1 x USB-UART интерфейс отладки
Дисплей
1 x HDMI (поддерживает разрешение 1080p)
-Мы предлагаем Ссылка дизайн для HDMI и ЖК-дисплей функции без каких-либо ограничений для его. IP ядра в дизайне предоставляются
По Xilinx. MYIR предоставит проекты Vivado и программы тестирования SDK.
-Мы предлагаем большое количество возможных Ссылка дизайн для использования ознакомительной версии Xylon, logicvc-мл и logiclk ip-ядро. Пожалуйста, свяжитесь с Xylon к
Покупайте лицензию на ip-ядро для logicvc-мл или logiclk.
Http://www.logicbricks.com/Products/logiCVC-ML.aspx
Http://www.logicbricks.com/Products/logiCLK.aspx
Пользователь ввода/вывода

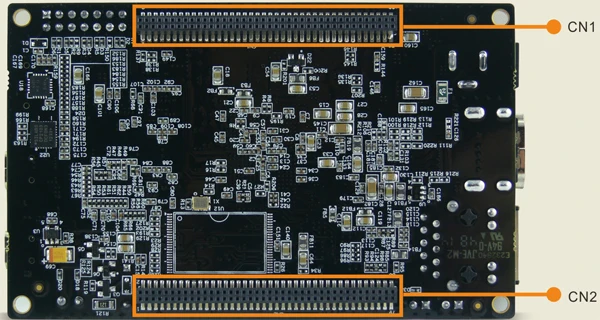

Вывел с помощью двух 1,27 мм шаг 80-pin SMT и гнездовой разъем
-90/106 пользователя I/O (7010/7020)
-Возможность настройки до 39 пар LVDS I/O
Размеры
Механическая блокировка 63 мм x 102 мм x 1,6 мм (8-слойный дизайн печатной платы)
Блок питания
Источник питания USB или 5 В/2 а постоянного тока
Работая Temp.
0 ~ 70 градусов по Цельсию (товарного сорта)
Другие
Бортовой трехосный датчик ускорения и датчик температуры
1x2,54 мм Шаг 14-контактный интерфейс JTAG
2 кнопки (1 сброс, 1 пользователь)
4-канальный тумблер
5 x светодиоды (3 x пользователя светодиода, 1 х Инструкция на английском языке, 1 RGB LED)
1 x зуммер
Поддержка ОС
Linux 3.15.0
Ориентированы на применение
Оценка и прототипирование для Zynq-7000 AP SoC
Промышленная Автоматизация
Испытания и измерения
Медицинское оборудование
Интеллигентая (ый) видео наблюдения
Аэрокосмической и военной
