Описание:

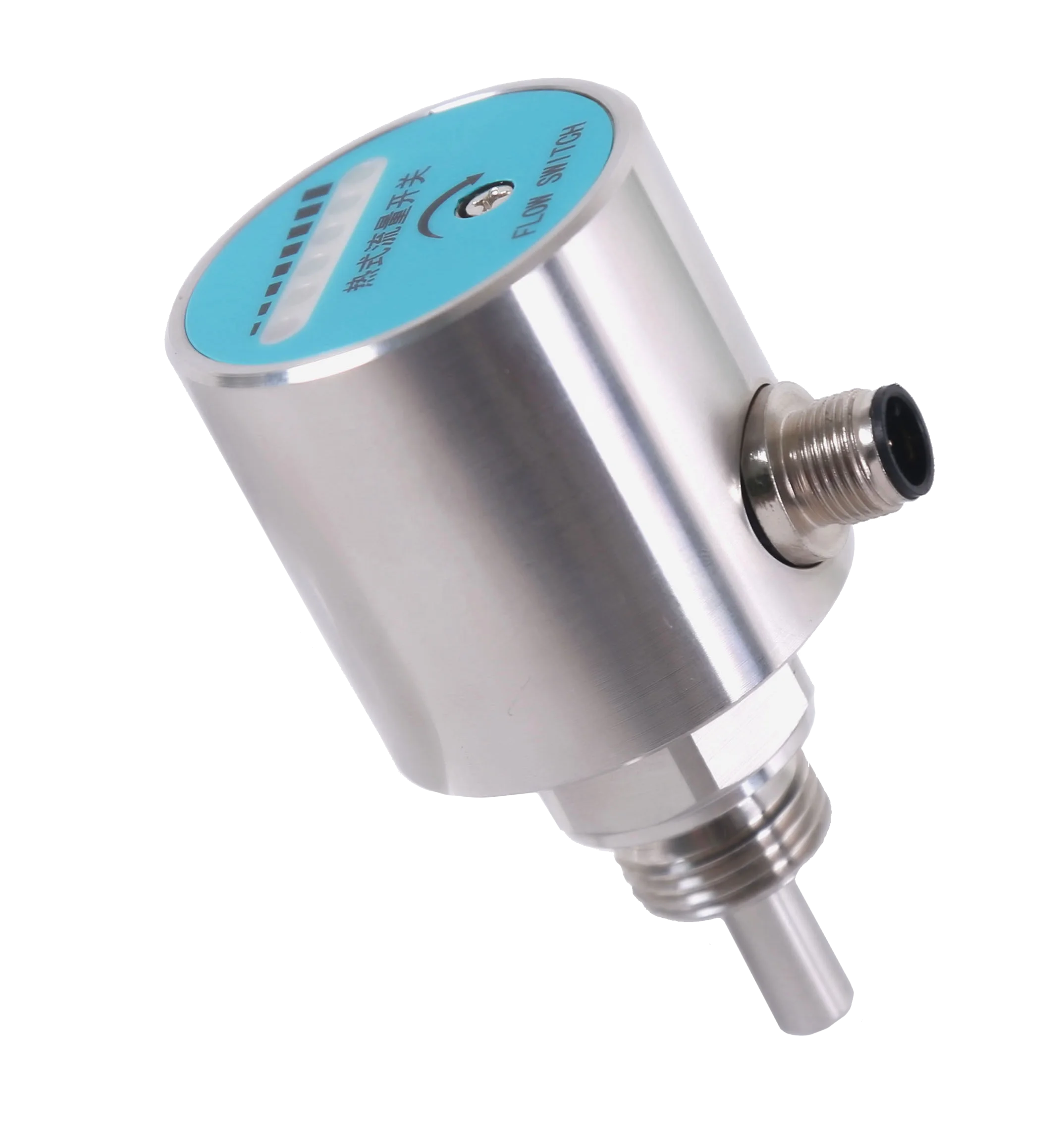

QFS-400 переключатель потока является своего рода инструментом мониторинга в реальном времени, которыйИспользуется для потока жидкости в трубопроводе. Он принимает полностью металлическую куртка Нет подвижных частей, выходС плавной регулировкой, компактныйСтруктура. 6 LED дисплей в реальном времени состояние потокаИ выход. Удобная установка, подходит дляR различные диаметры труб. Широко используетсяВ гидроэнергетике и других трубопроводахИндустрия мониторинга потока жидкости.
Модель: QFS-400
Диапазон:1 ~ 150 см/с (вода),3 ~ 300 см/с (масло)

Характеристика:
Высокая точность, хорошая стабильность, длительный срок службы и высокая надежность
Небольшого размера,Удобная установка
Весь корпус из нержавеющей стали без подвижных компонентов.
Бесплатное техническое обслуживание

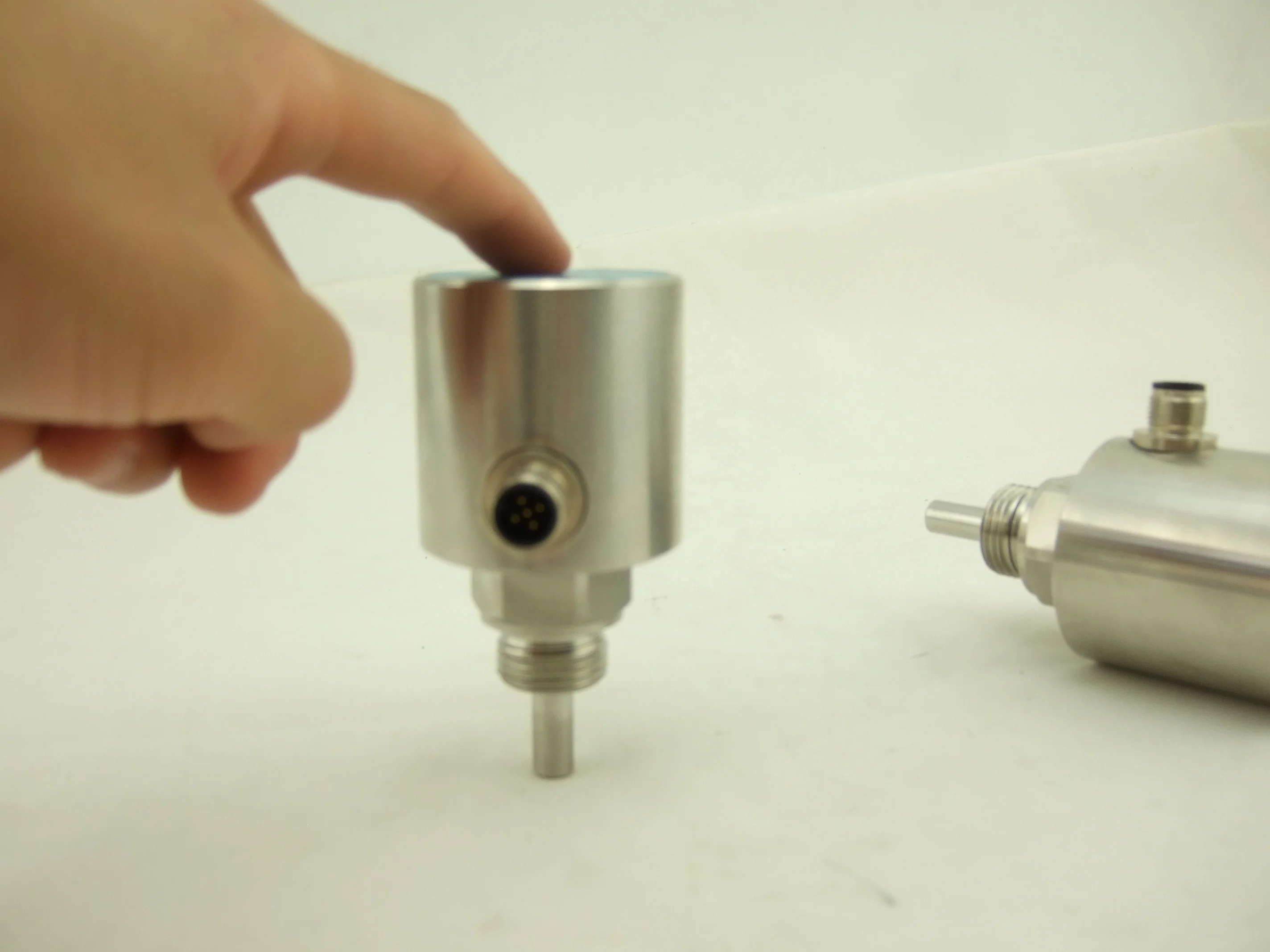

Точка переключения может быть установлена на месте

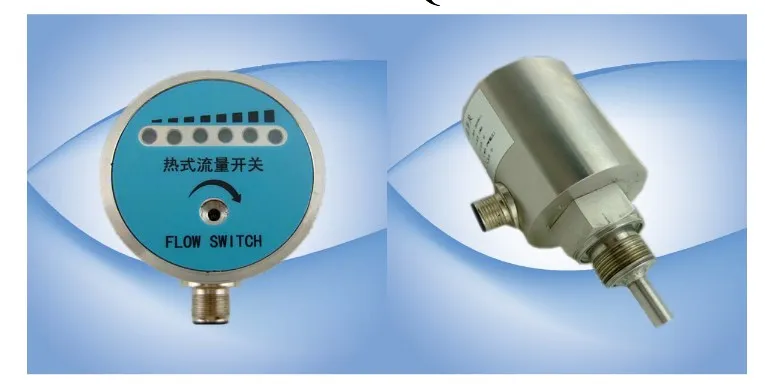

Светодиодный дисплей показывает состояние потока и ВКЛ-ВЫКЛ состоянии
Размеры: (единица измерения: мм)

Функциональная электрическая схема:

Код	Цвет	Нет.
Генераторные синхронизации для возбуждения-	Коричневый	-1 шт.
Генераторные синхронизации для возбуждения-	Синий	3
Реле: нормально разомкнутый	Белый	2
Реле: нормально закрытый	Серый	5
Реле: COM	Черный	4
Транзистор: Силовые транзисторы NPN	Черный	4
Транзистора: PNP	Черный	4

Технические характеристики:

Измерительный медиа	Разбавленные некоррозионные жидкости (вода, масло...)
Диапазон измерений	Бар	1 ~ 150 см/с (вода),3 ~ 300 см/с (масло)
Напряжение тока возбуждения	Постоянный ток	24±20%Постоянный ток
Выходной сигнал	Реле	SPDT (≤250VAC/30VDC,3A)
	Транзистор	Силовые транзисторы NPN,PNP (≤24±20%Постоянный ток, 1.2A)
Время отклика	S	2s(1 ~ 15s)
Инициализации время	S	8s(2 ~ 15s)
Средняя температура.	C	-20~80C
Температура окружающей среды.	C	-10 ~ + 70
Температура хранения.		-25 ~ 85°C
Потребляемый ток	MA	<90mA
Давление перегрузки	МПа	10Mpa
Защита окружающей среды	Ip-рейтинг	IP 67
Материал корпуса		304 S
Материал (смачиваемые детали)		304 S

Установка1. Смачиваемые части должныПогружен в жидкость. УстановкаВ трубопроводе малого диаметраУбедитесь, что зонд не может связаться с внутренней стенкой трубы.
2.Когда жидкость не сгибаетсяПолная заполнение трубопровода, производствоTs должен быть установлен в нижней части трубы. (Рисунок 1)

3. Если у вас возникла может быть отложений в пределах одного трубопровода, пожалуйста, установленных продуктов вБоковая стенка трубопровода, горизонтальное Крепление (рис. 2), чтобы избежать воздуха и осадков

4. Установка в прямая труба недалеко от изгиба или пересечение, трубы Длина резинки должна быть не менее 4 раза, диаметр мембранного указателся трубопровода.
