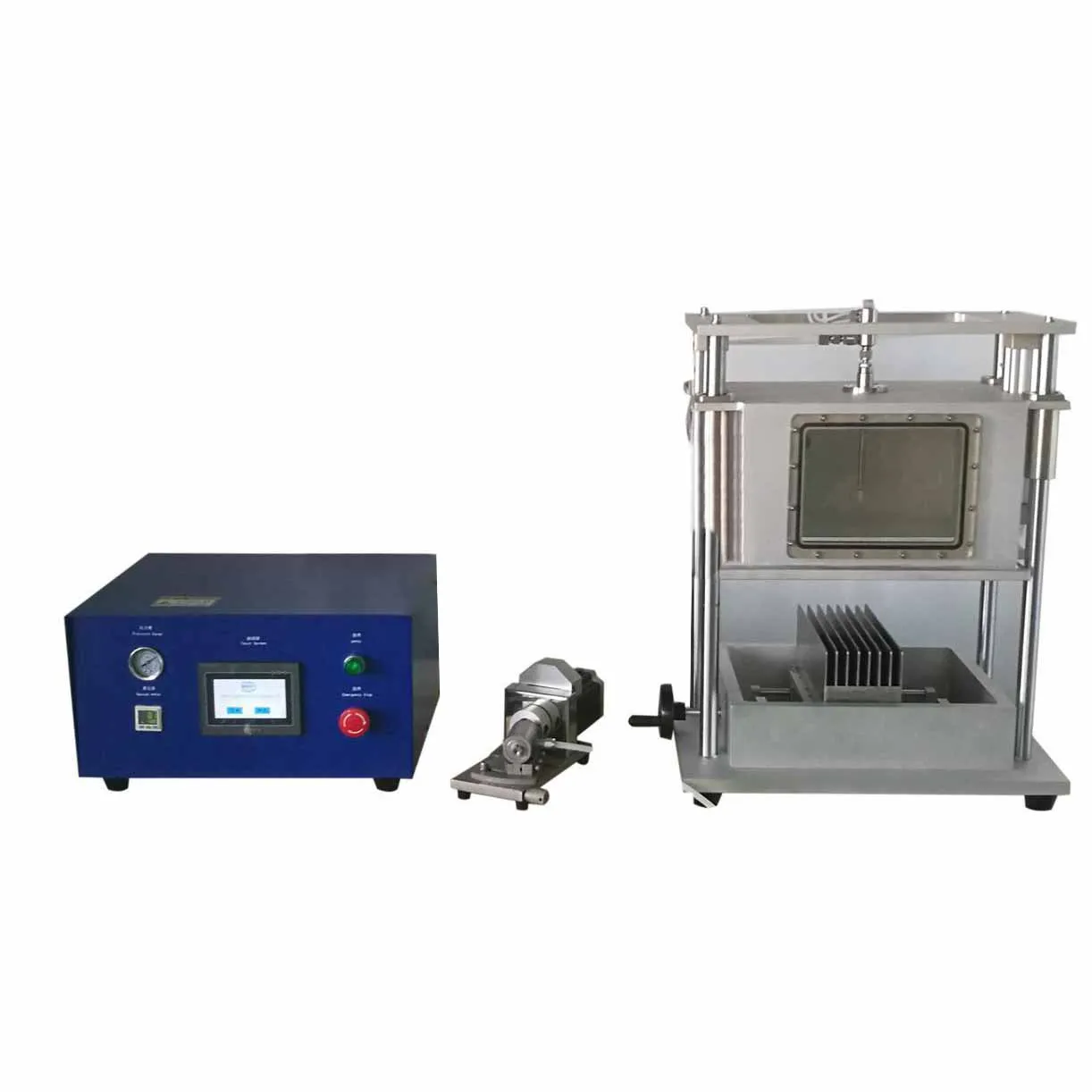

AA 26650 32650 50100 дегазационный наполнитель цилиндрический элемент диффузионный инжектор для литиевой батареи

Введение

Подходит для наполнения и стоячих процедур конденсаторов батарей. Он принимает вакуум и наполнение, а затем стоя. Точность электролита, консистенция поглощения и высокая надежность.

Основные функции

Одна машина включает функции наполнения и стояния;

* Имеет чрезвычайно высокую точность измерения и повторную консистенцию;

* Вакуумное наполнение, высокая эффективность, Точная точность, удобная и надежная работа;

* Впрыски точности составляет ± 0.5% и впрыска объем 0,2 мл ~ 200 мл;

* Вход и выход соединены химически стойкими шлангами;

* Может работать в перчаточной коробке или сушильной комнате;

* Изысканный и красивый внешний вид, стабильная производительность;

* PLC, управление сенсорным экраном, гибкие параметры, высокая программа автоматизации;

Заполнение рабочего процесса

* Поместите продукт в вакуумную камеру;

* Нажмите кнопку пуска и нажмите вниз на прозрачную герметичную верхнюю полость, чтобы батарея была в Герметичной Вакуумной полости;

* Вакуум, после достижения степени вакуума и установленного времени, он будет автоматически вводить жидкость. После заполнения одного продукта Рабочий стол с ручным управлением может переключаться на другой продукт для извлечения жидкости и т. Д.

* Тогда система будет автоматически стоять на месте;

* После того, как стоите на месте, выньте продукт для завершения.

Примечания: время вакуумирования и время стояния могут быть установлены в соответствии с ситуацией.

Основные компоненты оборудования

* Цилиндр и Соленоидный клапан, вакуумные компоненты: SMC/Taiwan Airtac

* Направляющий слайдер: Тайвань Shangyin/Intime

* PLC: дисплей и контроль

* Сенсорный экран: управление дисплеем

* Аналоговый вакуумный манометр: Panasonic

* Двигатель: Lei Sai

Экологические требования

* Температура окружающей среды: определяется заводской средой заказчика;

* Источник питания: 220 В, 50 Гц, диапазон колебаний напряжения: + 10% ~-10%;

* Сжатого воздуха: после высыхания фильтрации и стабилизации: Выходное давление превышает сумму в 4,0 кг/cm2; В том случае, если он находится в подсветки перчаточного ящика, сжатый газ используется так же, как в перчаточной коробке;

* Источник вакуума: вакуумный насос 2 л/сек, выше-98кпа или вакуумный трубопровод (выше-98кпа);

Технические параметры

* Подходит для продуктов литиевой батареи, цилиндрической целлюлозы;

* Включает в себя две функции: наполнение и стоячие;

Для цилиндрические ячейки	Φ60, в пределах h100мм, согласно стандарту расчета 18650 с 4 станциями, 4 инъекции за раз
Диапазон мощности	0,2 мл ~ 200 мл
Батарея объем впрыска	0,2 г ~ 200 г
Впрыски точности	± 0.5%
Скорость вращения выходного вала	6 ml/s регулируемый
Впускные и выпускные трубы	Жидкий впускная труба Φ6
Регулируемый ход	Максимальный ход оси X 0 ~ 80 мм (центрирование)
Основные компоненты	Изготовлен из нержавеющей стали 304, 316 коррозионно-стойких материалов
Размеры	L400mm × W260mm × H500mm
Конфигурация источника питания	AC220V/50Hz/0.5KW
Вес	70 кг
