* Из-за высокой прочности, стойкости к ультрафиолетовому излучению защита от касания высококачественное соединение гарантируется в течение 25 лет.
* Acc.to DIN V VDE V 0126-3/12.06, стандарт UL1703.

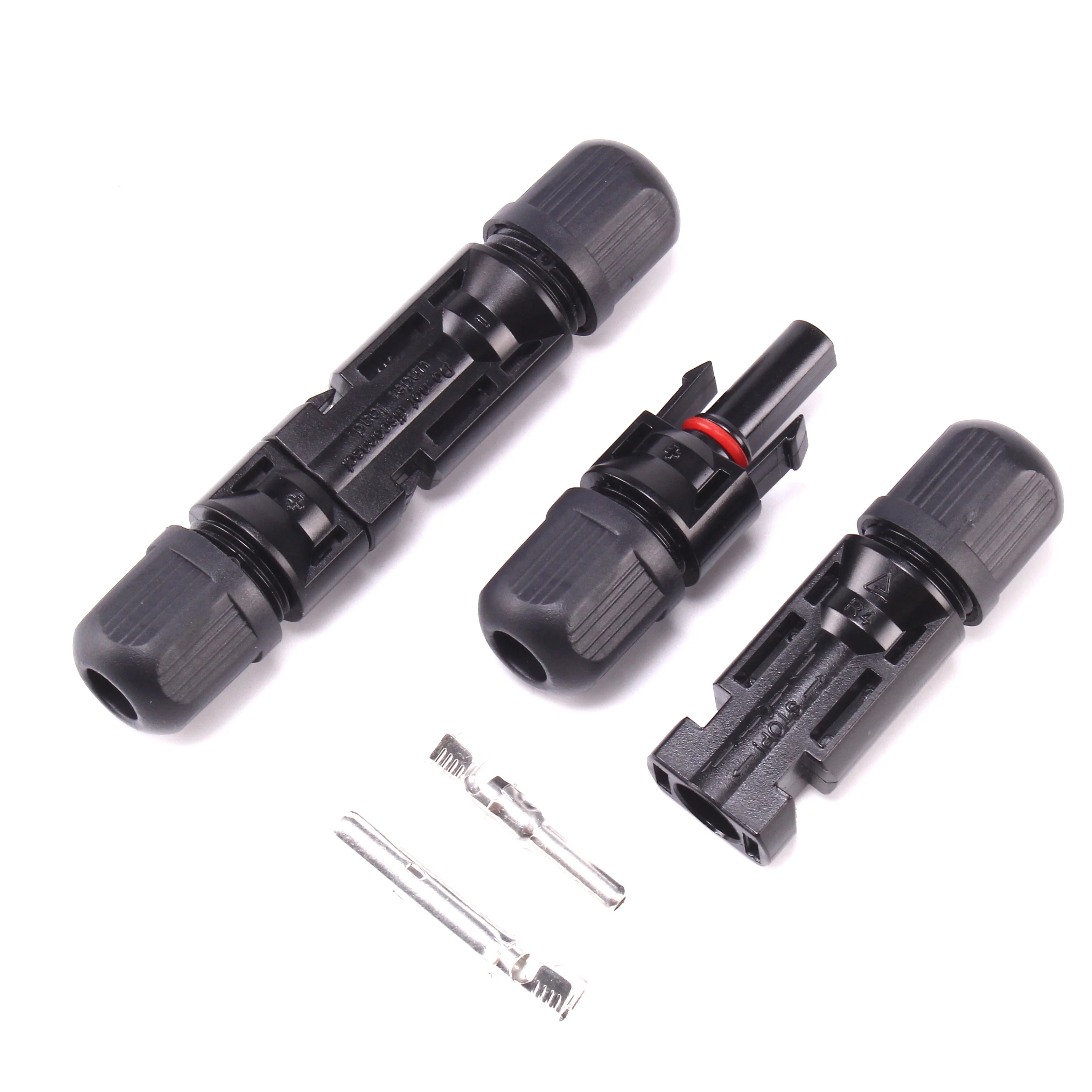

Технические данные солнечного разъема:
Тип: R4
Электрические характеристики:
Номинальный ток
22A (2,5 мм2), 35A(4 мм2), 40А (6 мм2)
Выдерживаемого напряжения
1500 В постоянного тока (IEC),1000 В/1500 В постоянного тока (UL)
Контактное сопротивление
≤ 0.3mΩ
Класс защиты от поражения электрическим током
Класс II
Механические свойства:
Диапазон рабочих температур
-40 °C ~ + 90 °C
Степень защиты
IP2X, разобранный; IP68,mated
Провод размерный ряд
2,5/4/6 мм2(14AWG,12AWG,10AWG)
Унматинг силы
200 Ньютона
Характеристики материала:
Изоляционный материал
ПК
Контактного материала
Медь, луженая
Класс огнестойкости
UL94-V0 или UL94-5VA
Преимущества солнечного разъема:
• Простая, быстрая, безопасная и эффективная сборка
• Разработка самостоятельно, инновационный дизайн, имеет независимые права интеллектуальной собственности, непосредственно адаптируется к солнечному соединителю
• Отличный пластиковый материал, UL 94-V0, широкий диапазон температур: от-40 ° c до 90 ° c, устойчивость к атмосферным воздействиям и УФ-излучению для длительного применения на открытом воздухе
• Утвержден ассоциацией по техническому надзору (TUV)
Инструкции по сборке для разъема PV-R4C/... особенно
•Во время самостоятельной сборки используются детали и инструменты, другие заявленные R & X, или если описанные здесь инструкции по подготовке и сборке игнорируются, то не может быть гарантирована ни безопасность, ни соответствие техническим данным.
•Для защиты от электрического удара, PV Разъемы должны быть изолированы от источника питания во время сборки или демонтажа
•Конечный продукт должен обеспечить защиту от электрического удара
•Отключение при нагрузке: соединения PV не должны быть отключены во время загрузки. Они могут быть помещены в состояние без нагрузки путем выключения преобразователя постоянного/переменного тока или прерывания цепи переменного тока. Допускается подключение и отключение при напряжении
•Разъединенные разъемы должны быть защищены от грязи и воды с уплотнительными колпачками.
•Подключенные части водонепроницаемы IP68
Сенсорная защита, mated/unlevated IP68/IP2X
Номинальный ток 22а (2.5мм2), 35А (4мм2), 40А (6мм2)
Амблиент температура-40 ° c ~ 85 ° c
Roted напряжение 1500V DC
Клаcс безопасности ll
Тип
Диапазонами опрессовки
Мм2
AWG
PV-R4C/F-1
2,5/4,0
14/12
PV-R4C/M-1
2,5/4,0
14/12
PV-R4C/F-2
4,0/6,0
12/10
PV-R4C/M-2
4,0/6,0
12/10

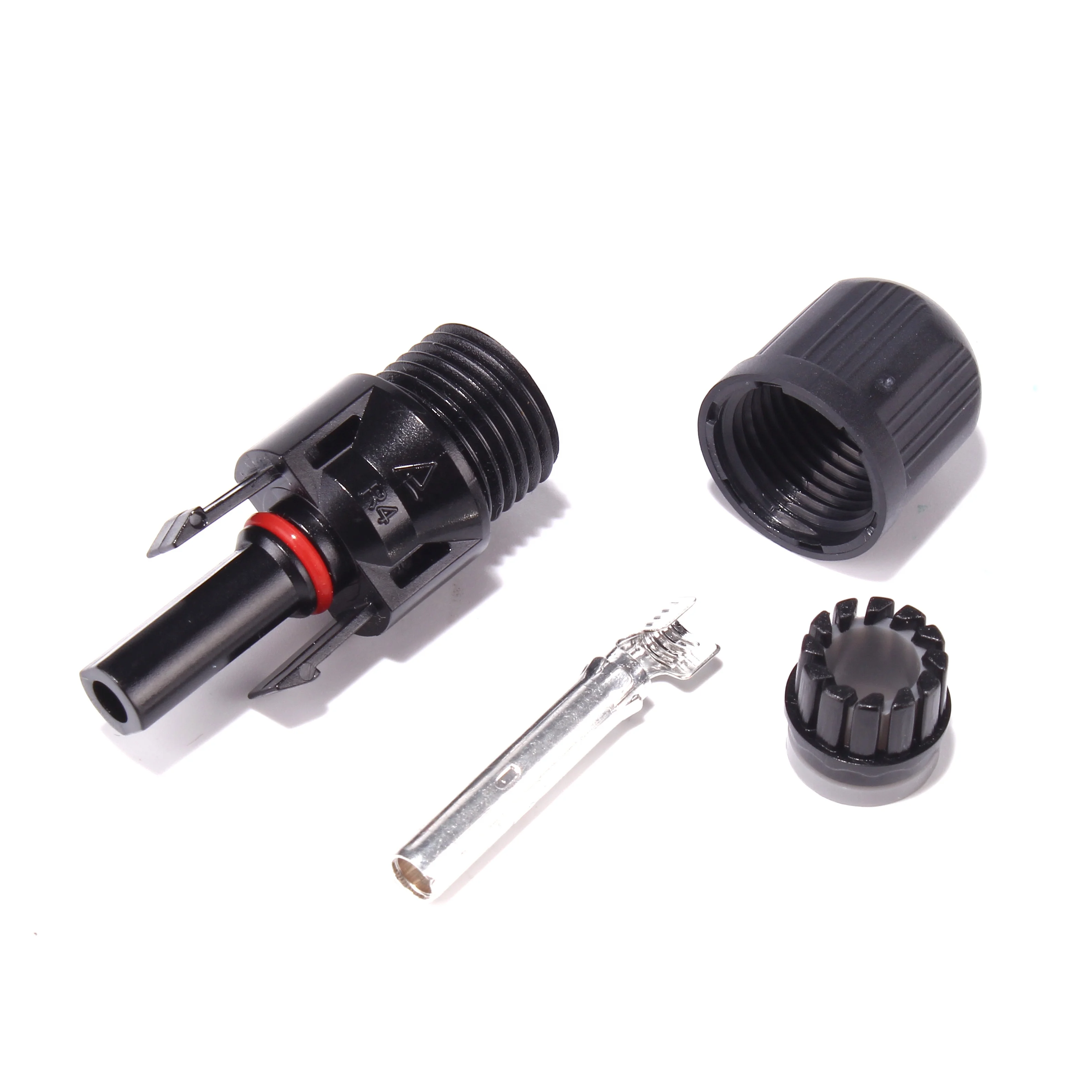

Соберите кабель и соединитель
(Фото 1 и 2)
Вставьте обжимной контакт в розетку resp. Подключите изолятор до тех пор, пока он не заработает.
Слегка потяните за свинец, чтобы убедиться, что металлическая часть занята.
Винт на кабельный сальник, ручной свет, с инструментами PV-STX, затягивающий крутящий момент около: 2 нм.

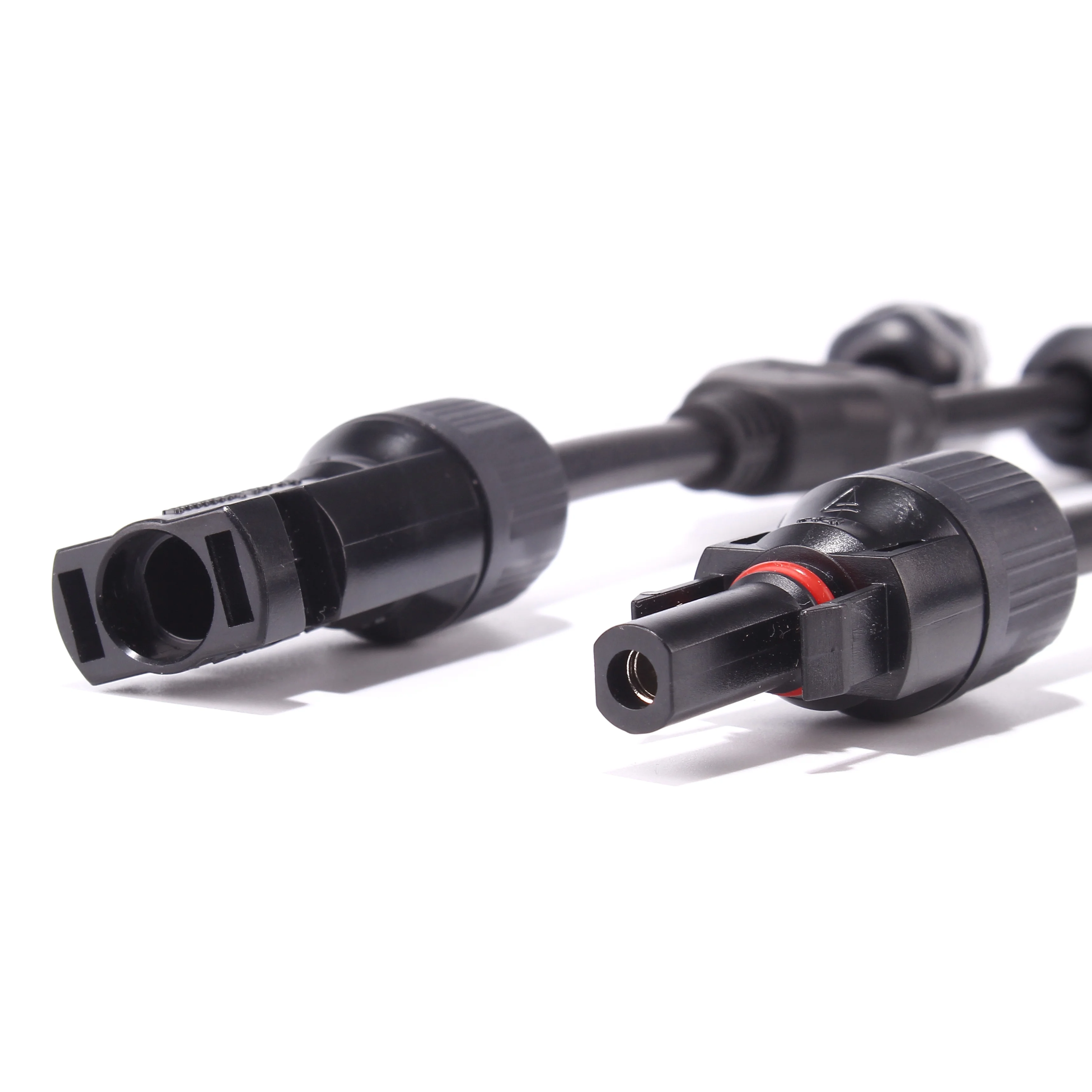

Подключение
(Picture3)
Установите соединитель вместе, пока они не начнут работать.
Проверьте правильность помолвки, потянув за муфту.
Отсоединения проводов
(Фото 4 и 5)
Сжать Две оснастки пружины вручную или с помощью PV-STX инструмента и отделить муфту
