Китайский завод автоматический дуговой сварочный аппарат автомобильный Продольный заднего

Основная структура

1.АКорпус xle фиксирован, положение сварки горизонтальное. Двойной факелMIG сваркиСварка.

2.Использование двойных факелов и двойных источников питания для уменьшения деформации сварки.

3.Серводвигатель переменного тока с моторы отдельно привод левый и правый головки для синхронной работы поперечный двигаться. Скорость двух факелов может регулироваться отдельно.

4.Корпус оси прикреплен и располагается на расстоянии от приспособление, 180 ° для сварки с противоположной стороны.

5.CNC система управления факел правой и левой движения и вперед и назад движение. В случае позволяет непрерывно использовать динамик зажигания дуги, машина сварного шва треугольник сварных швов в обычном режиме.

6.Используя ПЛК для того чтобы контролировать всю машину работать, для того, чтобы повысить надежность оборудования.

7.Используйте интерфейс man-machine для изменения параметров. Во время сварки, скорость сварки, сварка, длина, дуги зажигания время простоя и сварочное положение можно установить через интерфейс человек-машина. Параметры можно хранить и запоминать.

Требование к дизайна

Автоматически сварные соединения треугольник 4 продольных швов. Из-за разницы сварного шва для сауны треугольной формы, это требуется, чтобы Сварочная горелка может ходить по сварочные путь. С равномерной поверхностью и хорошим внешним видом. Чтобы убедиться, что характеристики сварки ровные и однородные. Удобно и надежные в использовании машины. Качество сварки отвечает требованиям.

ОборудованиеСтруктура

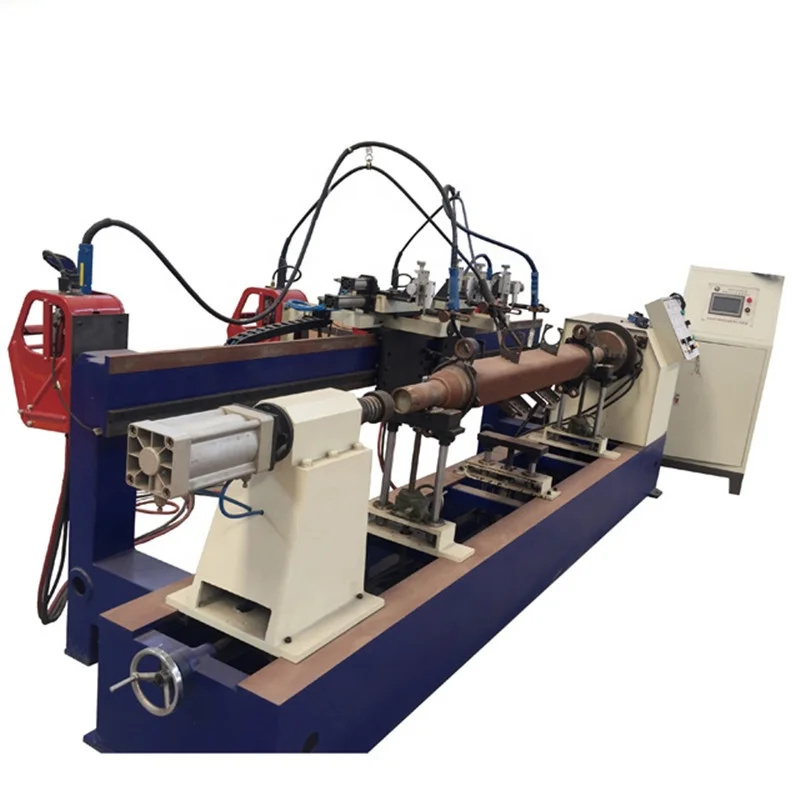

Машина состоит из основной рамы, сварочной головки, продольного механизма движения головки, механизма горизонтального перемещения головы, механизма движения головы вверх и вниз, поворотного устройства, электрическая система управления и сварочный источник питания.

1.МашинаBОды

2 комплекта сварочная головка, продольной, горизонтально и под прямым углом с регулировкой вверх и вниз система управления устанавливается в козловые краны.

2.Механизм горизонтального движения головы

Два комплекта механизма ходьбы. Серводвигатель переменного тока и редуктора привода двух сварочные головки для того, чтобы двигаться. Двигатель Управляется сервопривод для того, чтобы осуществить бесступенчатое регулирование скорости. Изменение скорости радиус действия большой, скорость равномерно регулируется от 0-20 м/мин, точное позиционирование скорость очень быстро, и точное позиционирование время сохраняется.

3.Механизм движения вперед, назад, вверх и вниз

Серводвигатель переменного тока и редуктор привести в шариковый винт для крепления адаптера внешней двух устройств сварочные головки для того, чтобы двигаться вперед и назад, а также вверх и вниз. В основном используется для того, чтобы удовлетворить сварки требование позиции и изменения высоты.

4.Сварочная головка

Два набора сварочной головки состоят из сварочного факела, механизма регулировки сварочного факела, проволочного фидера и т. д. сварочный факел можно регулировать вверх и вниз, влево и вправо и угол трехмерного.

5.Электрическая система управления

Машина принимает Японии Omron PLC. Сварочный фонарь с боковым приводом с сервомотором 400 Вт. Положение сварки принимает закрытые обнаружения Бесконтактный переключатель. Шаговому электроприводу сварочной горелки через шариковый винт для крепления адаптера внешней двигаться спереди и сзади и с регулировкой вверх и вниз. CNC система осуществляет сотрудничество боковое и вертикальное выгула собак сварочной горелки во время процесса заварки, и дополняет комплект сварки пути. Изменения параметров, таких как: различные номер, сварка, длина, скорость сварки, время простоя, длина сварного шва и т. д. могут быть введен через сенсорный интерфейс человек-машина, также можно хранить и напоминать для удобного использования.

6.ЯпонияOTC CPVE-400(Номинальный выходной ток 400A) Источник питания заварки. Его дуга стабильна, чтоУправлениеSТепла вход для хорошее проникновение и брызг и дым.1 КОМПЛЕКТ ИСТОЧНИКА ПИТАНИЯ будет работать с вашей машиной.

Проводная подача типа пуш-ап:. Кормушка провода работает стабильно. Машина имеет высокое сварочное напряжение и медленную подачу проволоки, что гарантирует надежное воспламенение дуги. Машина также имеет низкое сварочное напряжение и низкий сварочный ток для заполнения кратера.
