DM-42RP 775 42 мм OEM 1 об/мин dc планетарный редукторный щеточный двигатель с высоким крутящим моментом 6 в микро редуктор 18 коробка

DM-42RP775 42 мм 1 об/мин планетарный редуктор постоянного тока щетка двигатель с высоким крутящим моментом 6v микро редуктор 18v

1. Основное напряжение:-1 шт.2VDC,24VDC

2. Типичные приложения: умный инструмент, цифровой продукт, автоматический дверной замок, медицинское оборудование, контроль безопасности, приложения для умного дома, роботы...

3. Размер круглой коробки передач: 42 мм и phi;* L

4. Крутящий момент: 5-100kgf.cm

5. Направление: CW, CCW

6. Напряжение, скорость и вал могут быть настроены на основе

7. Кодировщик 13PPR доступен

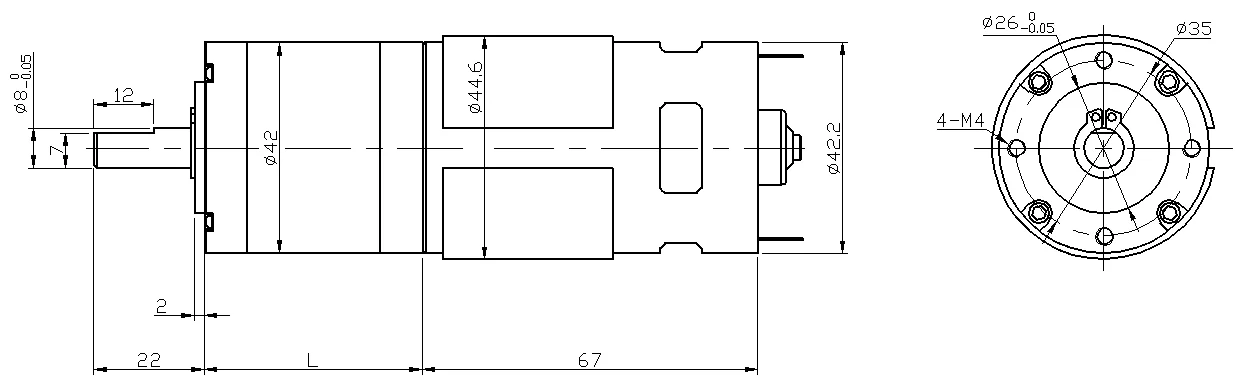

Внешний размер:

Коробка передач передачи данных:

Количество ступеней	-1 шт.	2	3	4
Передаточное число	3,7, 5	13,18,25	49,67, 92125	181246, 336458625
Длина коробки передач "L" мм	33,5	43,5	53,5	63,5
Крутящий момент (кгс. См)	15	25	50	90
Эффективность коробки передач	90%	81%	73%	65%

Двигательный мотор данные:

Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выходная мощность	Высокий крутящий момент	В настоящее время
	V	MA	Оборот в минуту (r/min)	MA	Оборот в минуту (r/min)	Gf. См	W	Gf. См	MA
DM-775-012-3000	12	≤ 280	3000	≤ 1300	2600	450	12	≥ 3600	≥ 8600
DM-775-012-4500	12	≤ 450	4500	≤ 2100	3800	500	19,5	≥ 4600	≥ 16200
DM-775-012-6000	12	≤ 680	6000	≤ 3600	5200	600	32	≥ 5600	≥ 27200
DM-775-024-3000	24	≤ 120	3000	≤ 920	2600	450	12	≥ 2800	≥ 5100
DM-775-024-4500	24	≤ 230	4500	≤ 1400	3800	500	19,5	≥ 4100	≥ 11000
DM-775-024-6000	24	≤ 350	6000	≤ 2300	5100	600	31,4	≥ 5800	≥ 19000

Мотор-редуктор для передачи данных:

Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выходная мощность	Высокий крутящий момент	В настоящее время
	V	А	Оборот в минуту (r/min)	А	Оборот в минуту (r/min)	Кгс. См	W	Кгс. См	А
DM-42RP7750123500-3.7K	12,0	0,40	941,9	2,04	772,1	1,77	14,00	9,80	9,48
DM-42RP7750123600-125K	12,0	0,36	28,1	1,71	23,4	43,98	10,57	261,56	8,44
DM-42RP7750126000-5K	12,0	0,80	1296,5	3,99	1087,1	2,60	29,05	16,11	20,51
DM-42RP7750126000-49K	12,0	0,80	115,6	3,86	97,6	22,40	22,43	143,52	20,37
DM-42RP7750126000-125K	12,0	0,83	46,2	3,55	37,0	52,37	19,90	263,04	14,54
DM-42RP7750127000-3.7K	12,0	1,23	1929,4	5,90	1544,7	2,54	40,28	12,74	24,65
DM-42RP7750127000-125K	12,0	1,01	53,9	5,25	43,9	64,04	28,82	344,17	23,80
DM-42RP7750128000-25K	12,0	1,06	318,0	4,22	249,7	9,90	25,36	46,07	15,77
DM-42RP7750128000-92K	12,0	1,08	87,7	5,09	72,1	39,96	29,56	224,38	23,57
DM-42RP77501212000-3.7K	12,0	3,10	3234,8	13,50	2528,9	3,22	83,67	14,77	50,74
DM-42RP7750242000-336K	24,0	0,08	6,0	0,32	4,7	57,22	2,76	261,33	1,18
DM-42RP7750242100-49K	24,0	0,11	41,7	0,46	32,3	13,55	4,49	60,21	1,67
DM-42RP7750242100-67K	24,0	0,08	29,4	0,39	23,7	17,16	4,18	88,90	1,68
DM-42RP7750243000-18K	24,0	0,16	165,2	0,85	136,3	7,72	10,80	44,19	4,11
DM-42RP7750243000-49K	24,0	0,13	62,2	0,72	53,2	15,81	8,64	109,44	4,22
DM-42RP7750243600-125K	24,0	0,19	29,1	1,16	24,5	57,20	14,40	363,22	6,34
DM-42RP7750245000-27K	24,0	0,21	197,2	1,57	166,7	13,32	22,79	86,06	9,02
DM-42RP7750244500-181K	24,0	0,60	24,6	2,02	19,4	92,40	18,38	433,23	7,31
DM-42RP7750246000-25K	24,0	0,30	228,9	1,93	199,3	14,00	29,17	110,00	12,92
DM-42RP7750247000-13K	24,0	0,46	551,6	3,29	467,2	10,20	48,92	66,66	18,99
DM-42RP7750247000-67K	24,0	0,37	104,1	2,40	90,6	32,98	30,68	254,37	16,00
DM-42RP7750248000-25K	24,0	0,63	330,4	4,07	277,1	19,62	55,82	121,62	21,93
DM-42RP7750248000-92K	24,0	0,51	85,7	3,11	72,3	52,97	39,29	338,17	17,13
DM-42RP77502410000-13.7K	24,0	0,57	729,9	4,57	626,6	10,76	69,21	76,00	28,77

Кривой таблицей:

Модель: DM-42RP7750246000-25K

Модель: DM-42RP7750248000-92K

Обратите внимание:

Крутящий момент мотора шестерни = крутящий момент двигателя * коэффициент уменьшения * эффективность коробки передач;

Скорость мотора шестерни = коэффициент скорости двигателя/уменьшения

Детальная конфигурация двигателя может быть настроена в соответствии с запросами клиента,
Например, напряжение, скорость, а также длина и Форма вала...

Добро пожаловать OEM или ODMПроекты

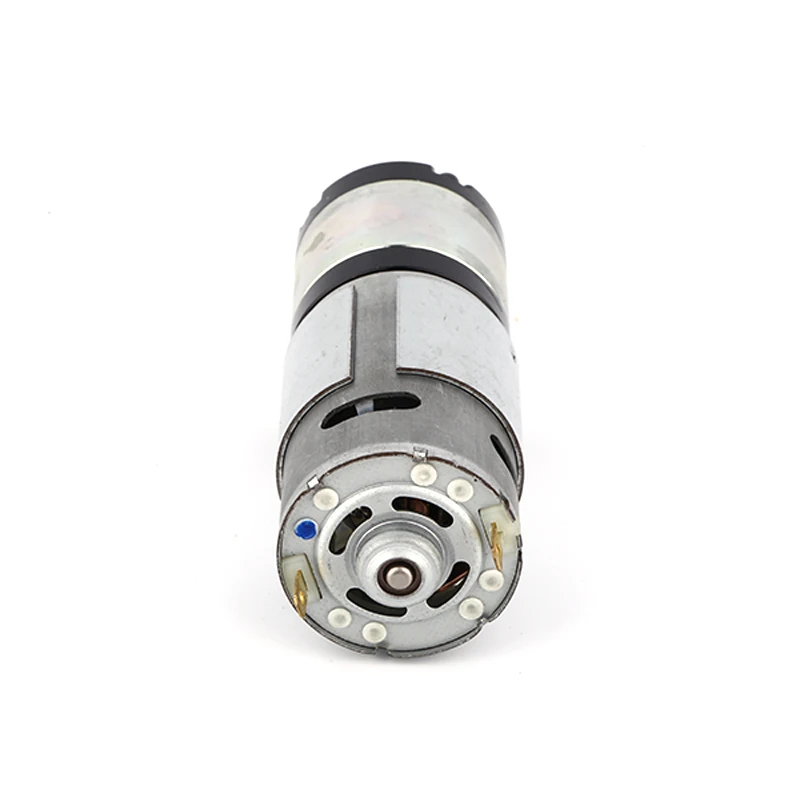

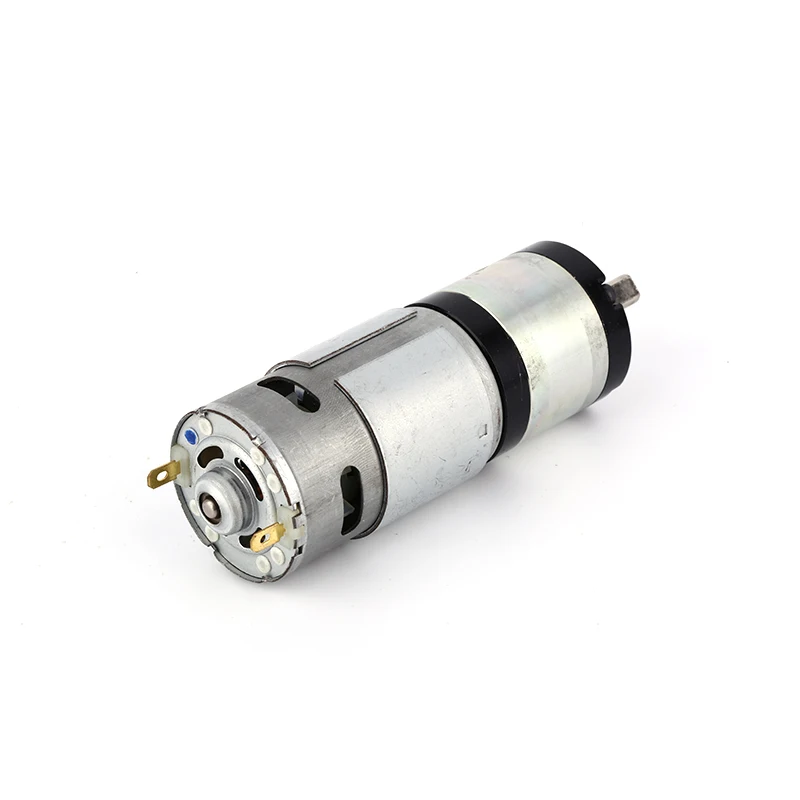

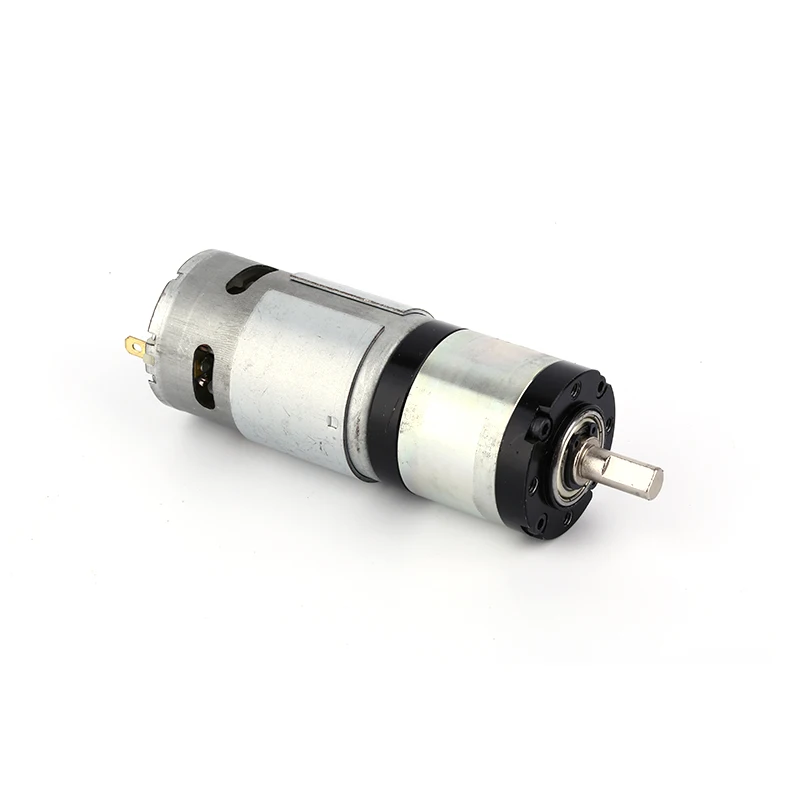

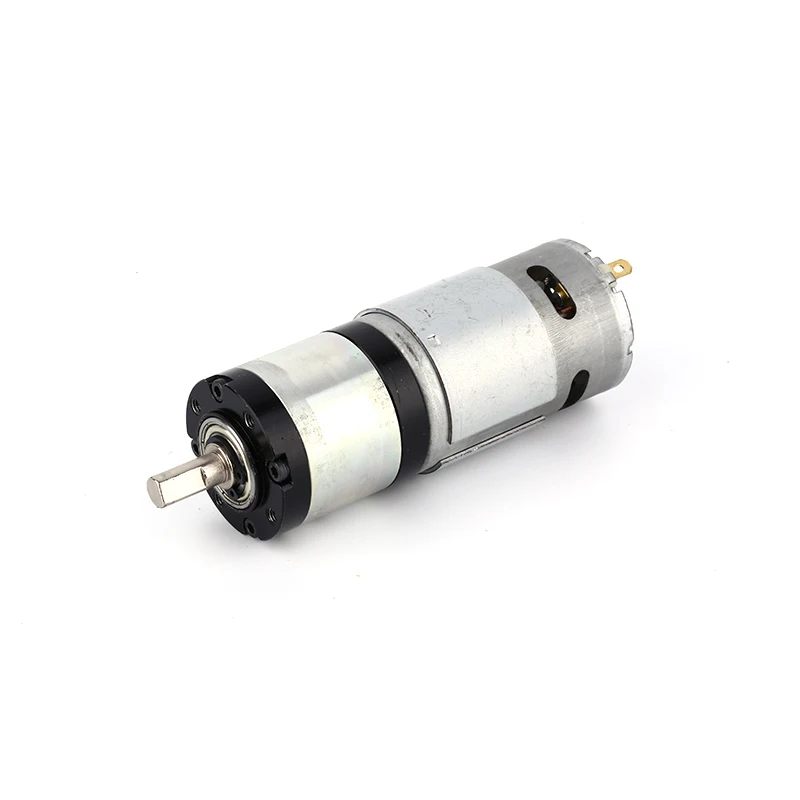

Изображение продукта

Для офиса

Мастерская

Машины и оборудование для испытаний

Доставка

О нас

Шэньчжэнь Dongming Motor Co., Ltd. расширена в двигателях micro dc и dc gear motors. С 10-ти летний опыт и профессиональную команду научных исследователей и разработчиков, дунмин мотор выделяется в мотор-редуктор рынка в Китае. Мы успешно разработали более 100 серий двигателей micro DC. Наши продукты широко используются в бытовой технике, аудио/видео продуктах, офисном оборудовании, медицинских и косметических услугах, медицинских приборах, высококлассных игрушках, электронных инструментах, электронных товарах, автозапчасти и автоматические системы.

Вопросы и ответы

• В: какие двигатели вы можете предоставить?

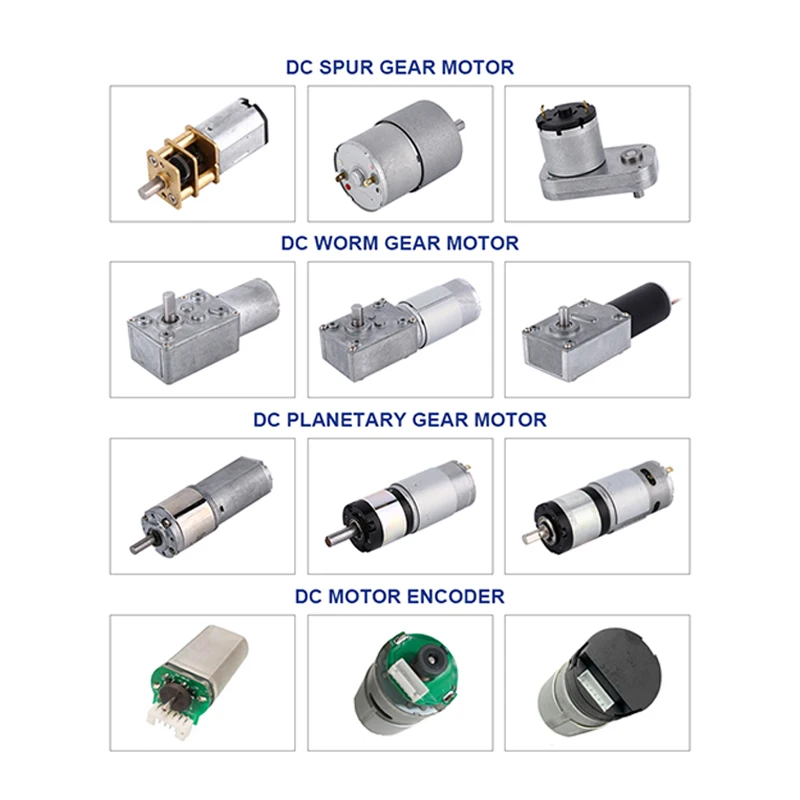

• О: мы можем обеспечить двигатель постоянного тока, мотор-редуктор постоянного тока, включая мотор-редуктор, планетарный мотор-редуктор, червячный мотор-редуктор; Напряжение, скорость свободной нагрузки, номинальная скорость, номинальный крутящий момент и размер могут быть настроены;

• В: какое время доставки образцов и массового производства?

• О: для образцов, если у нас нет запаса материала, срок поставки 15-20 дней; Если у нас есть запас, дата производства может быть 3-5 дней;

• Для массового производства, обычно организуется по расписанию, ваш заказ будет более быстрым, чем мы будем производить; В слабом сезоне Срок поставки составляет 25 доз; для напряженного сезона нам потребуется более 30 дней, если количество большое;

• Вопрос: какие спецификации. Должен ли я предоставить перед изготовлением образца?

• О: хорошие вопросы! Пожалуйста, сообщите нам спецификации. ОНапряжение, скорость свободной нагрузки, скорость нагрузки, номинальный крутящий момент, Размер спец. Или другие особые требования; Мы предоставим вам наилучшие рекомендации;

• Вопрос: Есть ли отчет о тестировании или Спецификация двигателя, когда я получу образец?

• О: Да, мы предоставляем отчет о тестировании и спецификацию в формате PDF после того, как образец будет готов;

Добро пожаловать запрос!
