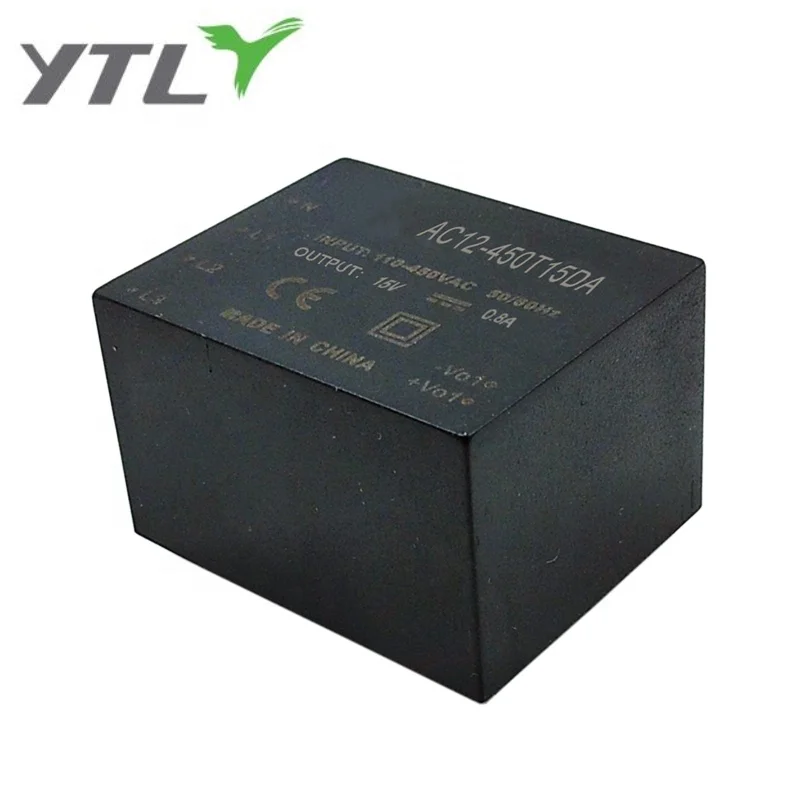

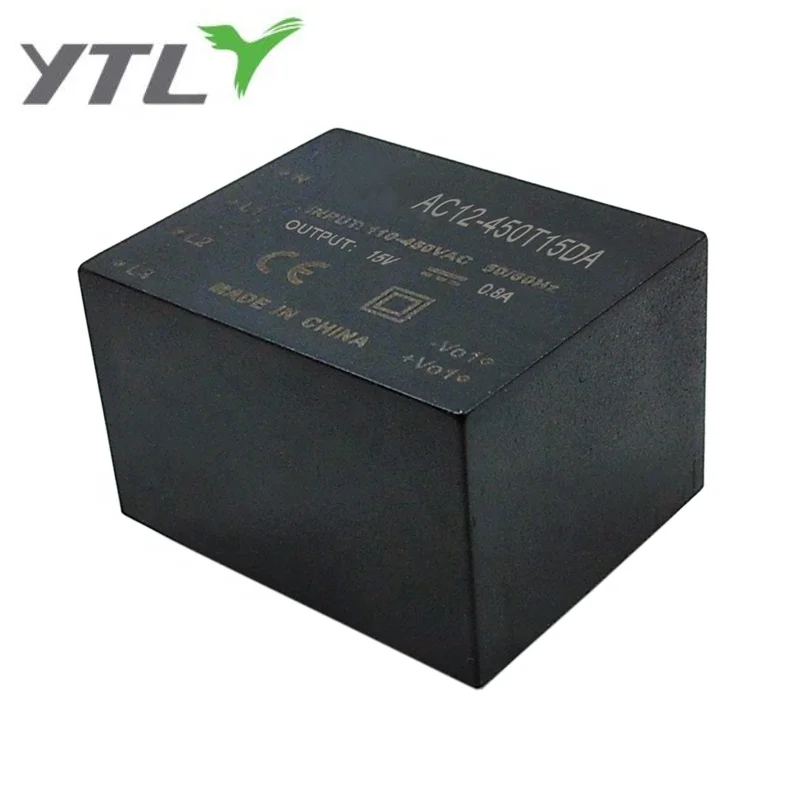

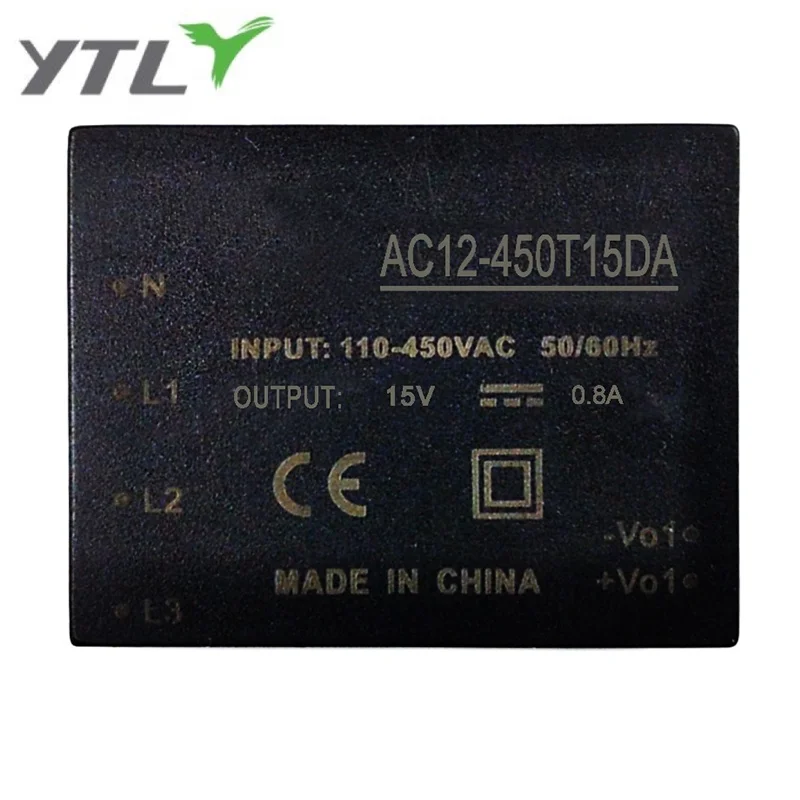

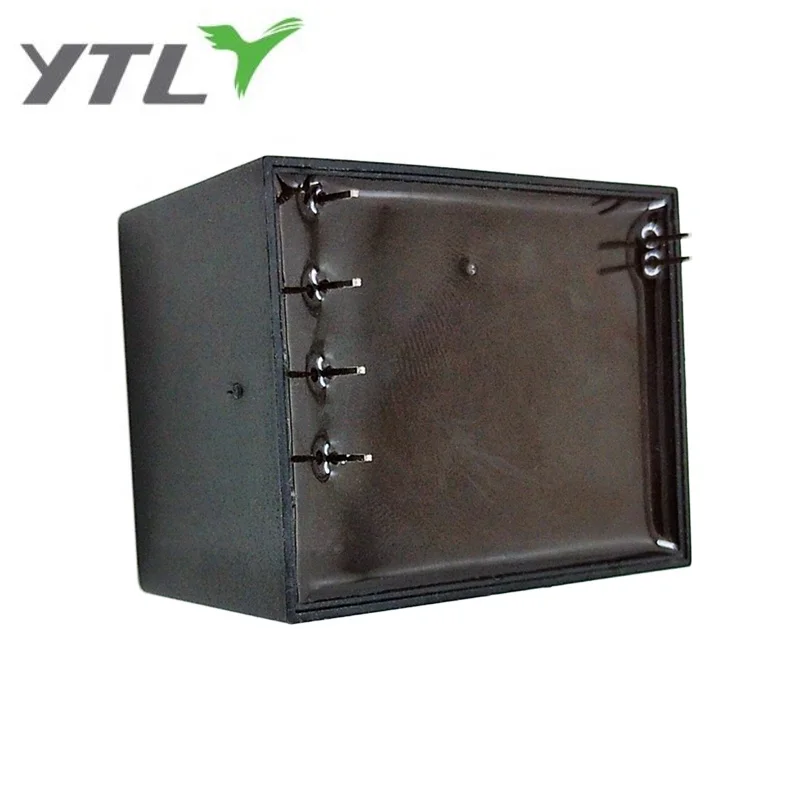

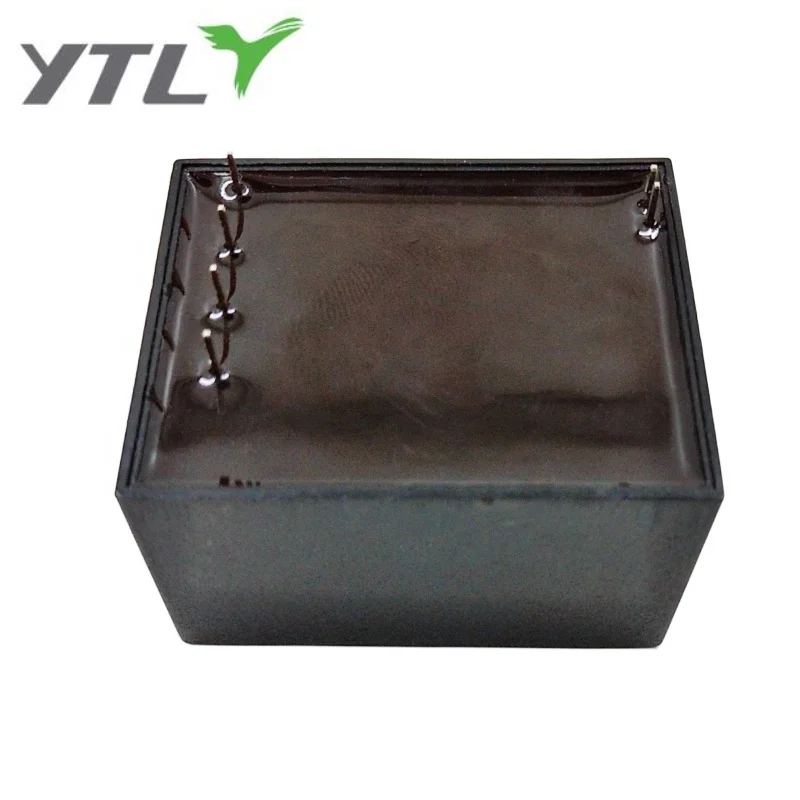

Трехфазный модуль питания постоянного тока

Описание и отзывы

Трекер стоимости

Характеристики

1. Функция продукта

3P широкий диапазон входного напряжения

Типичные КПД (Типичные 80%)

Частота переключений:60 кГц Тип

Защита от перегрузки по току/короткого замыкания/перегрева, самоочистка

Ввода-вывода изолировать 4K вольт переменного тока

Плата PCB в линии тип устанавливает

Огнестойкий пластиковый корпус

Встроенный MEC, встроенный 4КВ lightning surge

При вводе 220 В, он может выводить мощность 5 Вт стабильно под магнитным полем 500mT на расстоянии 10 мм



2. Применение

Топор SСерия Это небольшой высокоэффективный модуль питания для клиентов.

Эта серия источника питания имеет преимущества трехфазного входного напряжения, двойного назначения переменного и постоянного тока, низкой пульсации, низкого повышения температуры, низкого энергопотребления, высокой эффективности, высокой надежности, высокая изоляция безопасности и так далее. Эта серия продуктов имеет важное применение во многих областях, таких как кондиционер воздуха, промышленное оборудование, медицинские инструменты, приборы, Новая энергия, умные города и Интернет вещей.

Эта серия продуктов имеет встроенный MEC и встроенный 4KV lightning surge.



3.6W механический данных





















4,12 W механический данных



















5. Пульсация и тест на шум: (метод витой пары 20 МГц полоса пропускания)



Испытательными методами:

1. Шум пульсации соединен с помощью 12 # витая пара, осциллограф Полоса пропускания установлен в 20 МГц, 100 м пропускная способность зонд, И 0,1 мкФ полипропиленовый конденсатор и 47 мкФ высокочастотный низковольтный электролитический конденсатор соединены параллельно на конце зонда. Осциллограф использует режим выборки образцов.

2. Схематическая схема тестирования пульсации на выходе:

Подключите питание входной разъем для входного источника питания, а выходная мощность подключается к электронная нагрузка через джиг доска. Для тестирования используйте 30 см±2 см Выборочная линия для прямого образца от порта выходной мощности. В зависимости от размера выходной ток, силовая линия выбирает провода с утеплителем из соответствующий диаметр провода.



Примечание:

1. Встроенный выходной фильтрующий конденсатор, Vo1 с мощностью 12 Вт имеет встроенный 470VuF, внешний конденсатор может быть добавлен в соответствии с характеристиками нагрузки. Vo1 мощностью 5 Вт имеет встроенный 220VuF, внешний конденсатор может быть добавлен в соответствии с характеристиками нагрузки.

2. Входная мощность имеет встроенный световой всплеск (4кВ) и анти-EMI цепь, как правило, не нужно подключать другие компоненты против помех. Если требуется для борьбы с более высокими скачками, по мере необходимости могут быть добавлены антивсплесковые части
