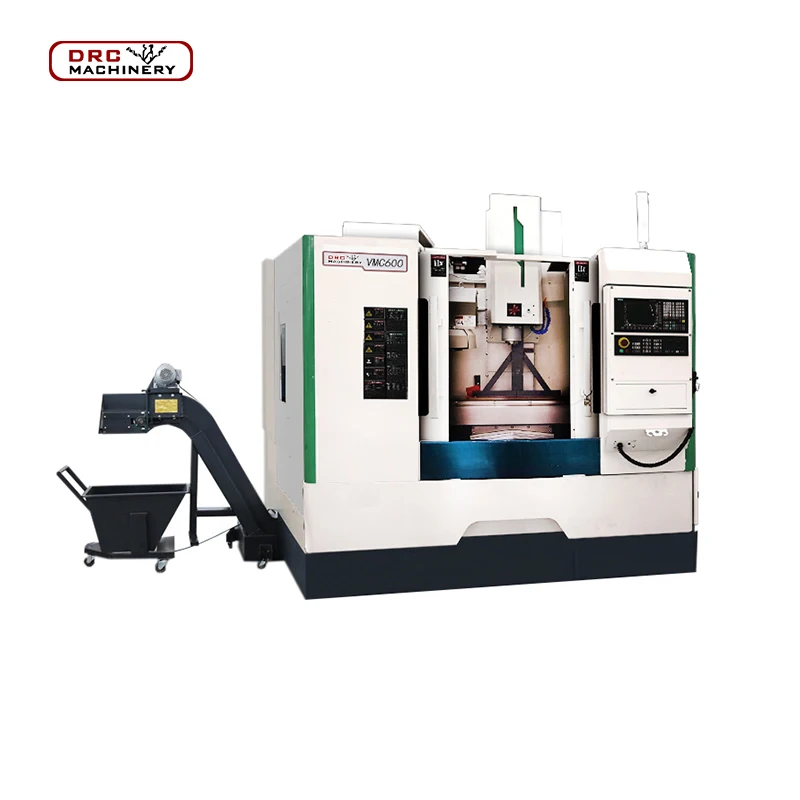

VMC600 Mitsubishi системы 3 оси микро вертикальный обрабатывающий центр с ЧПУ небольшой фрезерный

Модель

VMC600(Mitsubishi системы)

Параметры перемещения 3 оси

X/Y/ZПеремещение по оси

600/400/450Мм

Расстояние от шпинделя до стола

70-520 мм

Расстояние между центром шпинделя и направляющей поверхностью колонны

350Мм

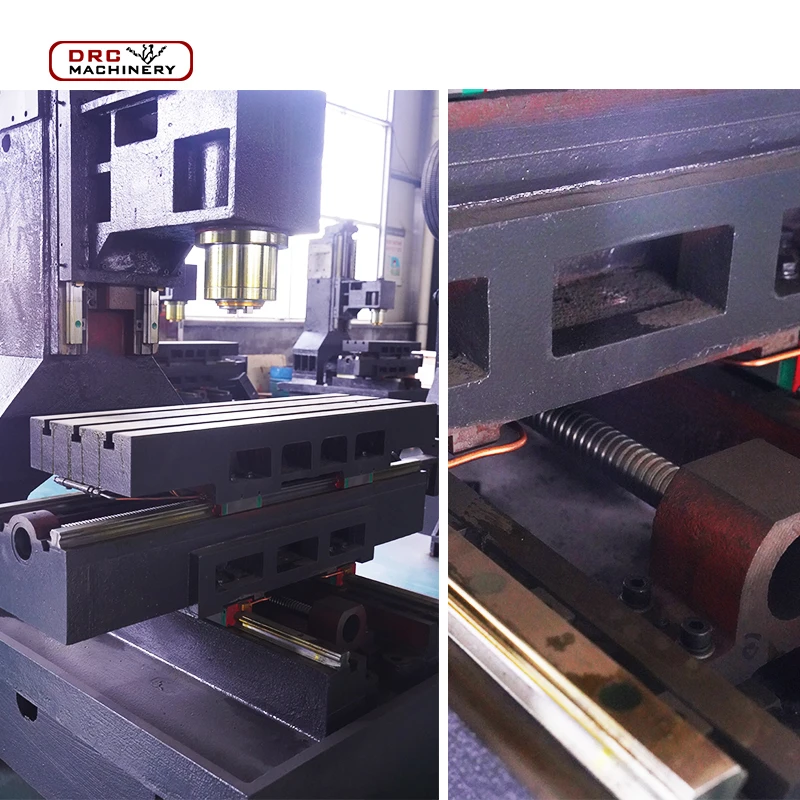

Рабочий стол параметры

Размер рабочей поверхности

800×320Мм

Максимальный Подшипник нагрузки рабочего стола

400Кг

T выстрел

3× 1 шт.6×110Мм

Кормления параметры

X/Y/ZПеремещение по оси быстрое продвижение ставка

24/24/16М/мин

Скорость подачи X, Y, Z

1-10М/мин

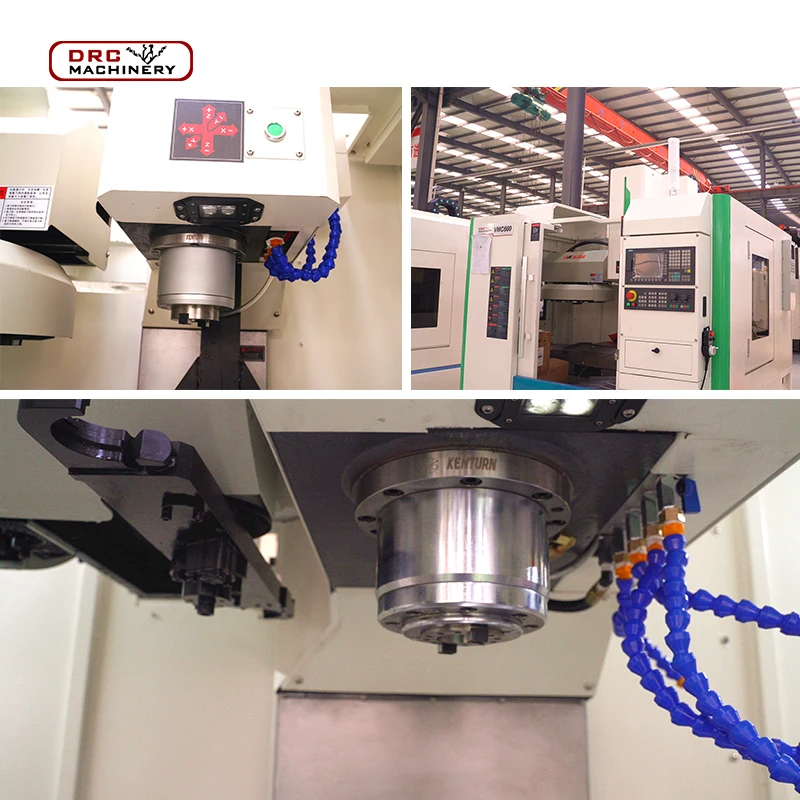

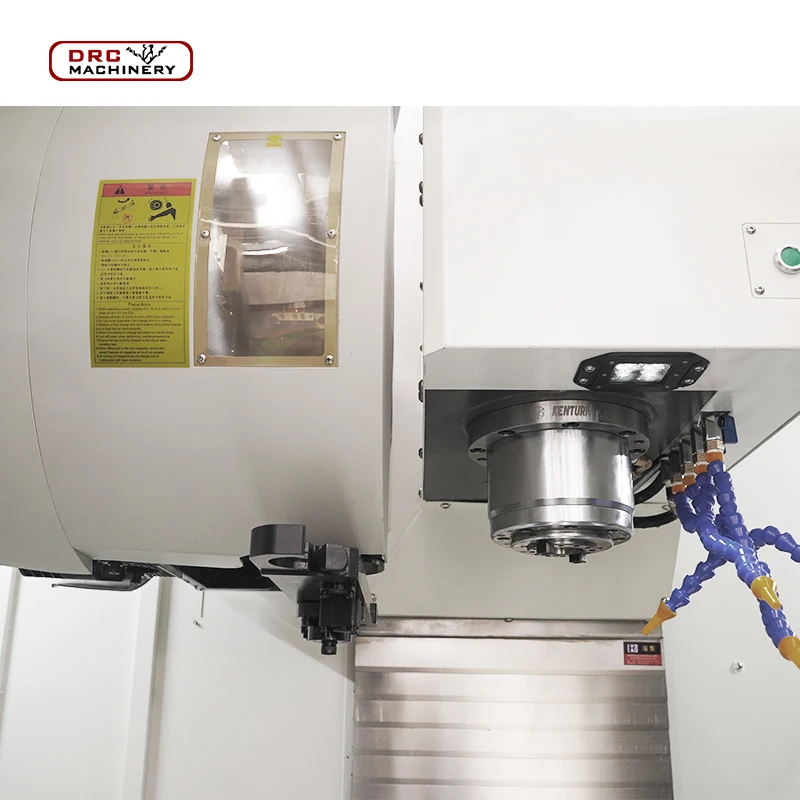

Шпинделя параметры

Главный вал передаточного механизма выполнен соединение

Ремень

Шпинделя с коническим отверстием

BT40-120

Диапазон скорости вращения шпинделя

8000 об/мин(Дополнительно: 10000)

Мощность двигателя шпинделя

(Сервопривод переменного тока)5,5КВт

ATC paremeters

ATC Емкость

16Кол-во

Максимальный размер инструмента

Φ92Мм (инструмент на расстоянии)

Максимальный вес инструмента

5Кг

Точность

Точность позиционирования (стандарт JIS)

± 0,008/300 мм

Точность повторного позиционирования (стандарт JIS)

± 0,005 мм

Форма и вес

Размер машины

2200 × 2100× 2260 мм

Вес

2900Кг

Стандартные аксессуары:

Mitsubishi системы ЧПУ

Bt40-12Ленточный шпиндель 0-8000 об/мин

Осветительная Рабочая лампа для станка

Централизованная автоматическая система подачи смазки

Шпинделей для очистки воздуха

Шпинделя с коническим отверстием производства: BT40

Чип жидкости системы

Триколор предупредительный световой сигнал

10,4 "ЖК дисплей

Отдельные штурвал задвижки

Сервопривод трансформатор

RS232 интерфейс

Прокладка основы и РЕГУЛИРОВОЧНЫЙ БОЛТ

Трехшаровой линейный направляющий рельс (55 мм/y45мм/Z55 ось 45)

Случайный техническим документом

Трехосевой точный шлифовальный шариковый винт

Электрический шкаф холодной и теплообменник

Основным поставщиком комплектующих

Шпинделя группа/Ременный шкив

Тайвань jianchun

Свинцовые винтовые подшипники (класс P4)

Германия FAG/Япония NACHI

Линейная направляющая

Тайвань Shangyin/Yintai X30 мм y30 мм Z30 мм

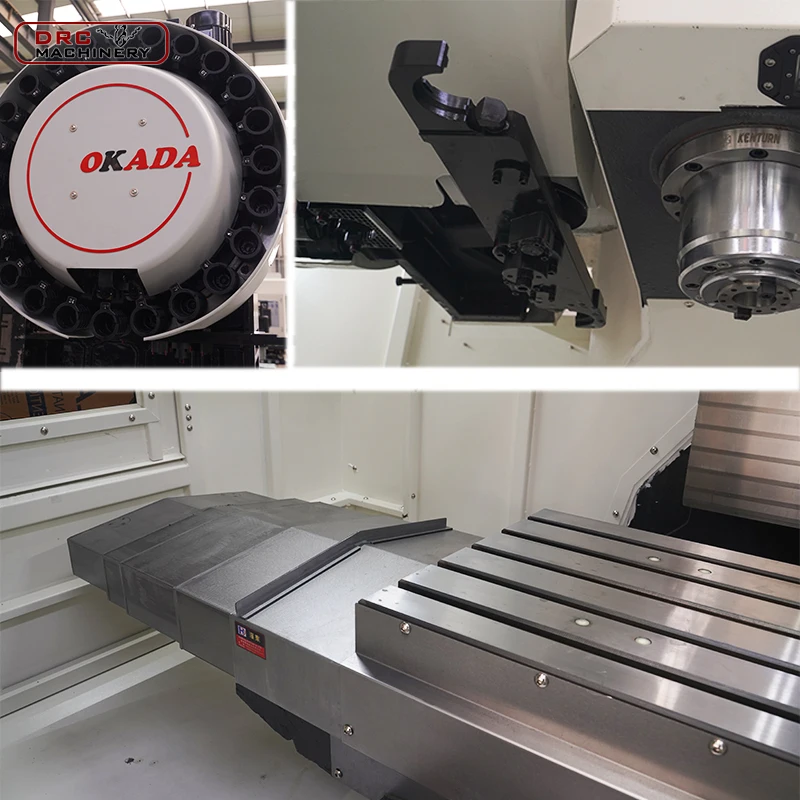

Автоматическое устройство для смены инструментов

Окада/дасу, Тайвань

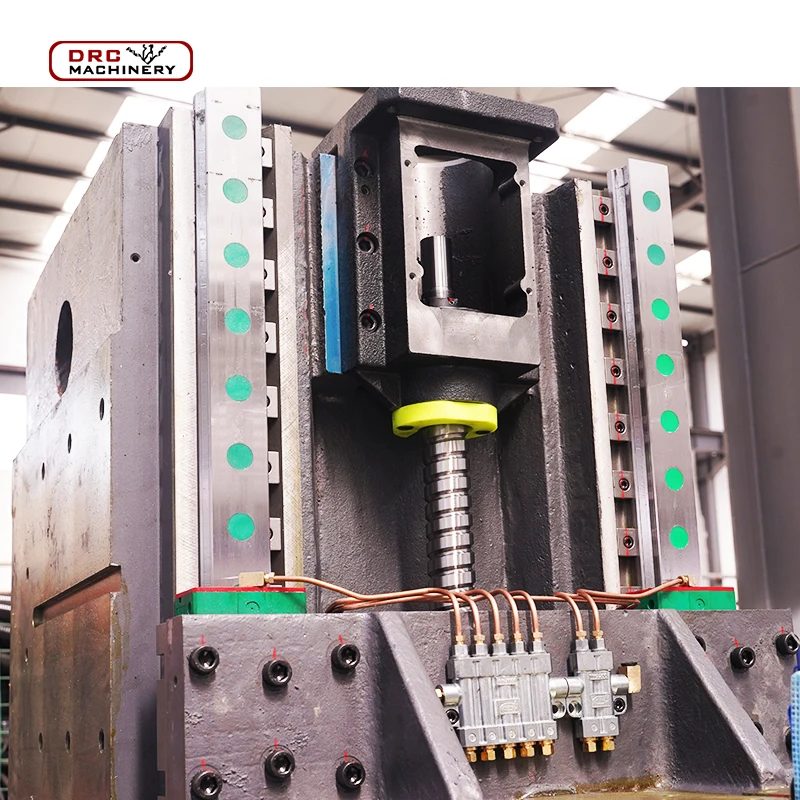

Шариковый винт F4016 (класс C3)

Тайвань Shangyin/Yintai

Смазочный насос

Внутренние Hegu / Baoteng

Охлаждающий насос

Внутренние zhehong/nuoke

Основные пневматические элемент

Тайвань Airtac

Основные электрические компоненты

Франция Шнайдер
