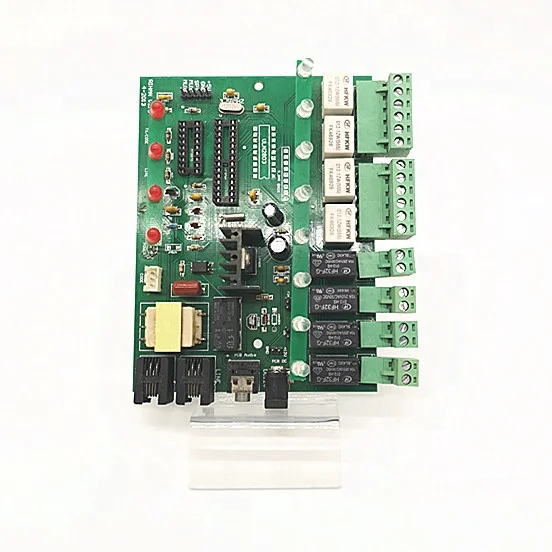

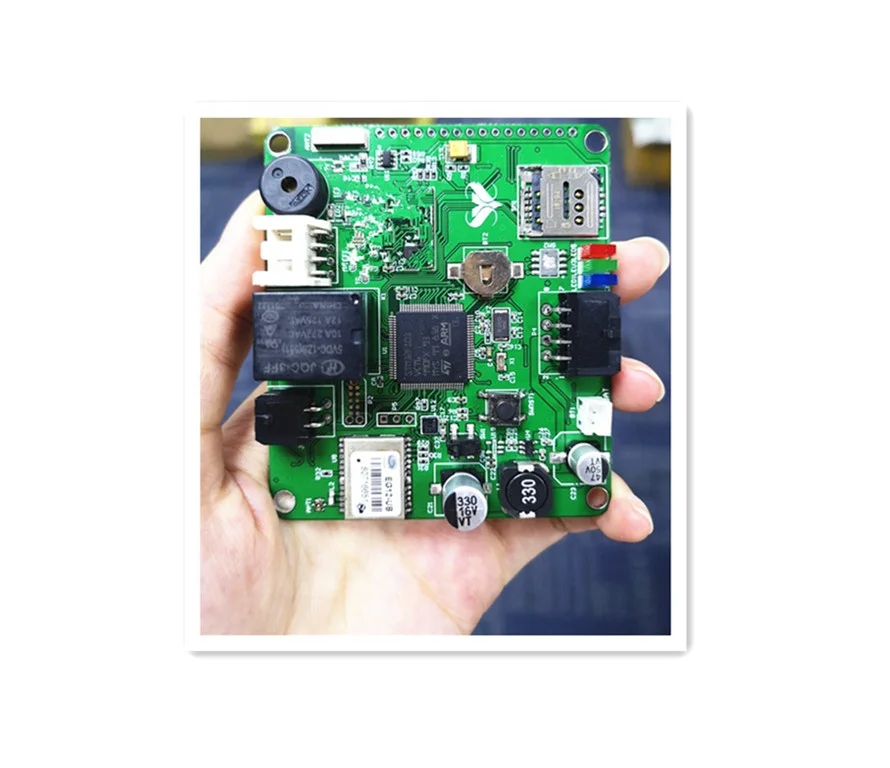

Производитель печатных плат PCBA нагревательное оборудование OEM


Поделиться:


Цена:7,54 ₽ - 602,71 ₽*

Количество:



Описание и отзывы


Трекер стоимости

Месяц Минимальная цена Макс. стоимость
Aug-18-2025 9.72 $* 9.73 $*
Jul-18-2025 7.31 $* 7.51 $*
Jun-18-2025 9.60 $* 9.60 $*
May-18-2025 9.20 $* 9.38 $*
Apr-18-2025 7.40 $* 7.26 $*
Mar-18-2025 9.60 $* 9.98 $*
Feb-18-2025 8.35 $* 8.57 $*
Jan-18-2025 8.58 $* 8.38 $*

Характеристики

Информация о компании

Добро пожаловать в хонгтай танкер для перевозки!

        PCB , PCBA , FPC , MCPCB

HongTai Technology Co.,LtdПостроена в 1997 ориентироваться на электронные услуги производство специализируется на производстве станков с ЧПУ PCB и PCBВ Сборе, В том числеFR4 печатных плат,Роджерс печатных плат,Жесткий Гибкий PCB,LED PCB , PCBA , MCPCB, FPC и т. Д.



Мы предлагаемЕдиный сервис,Состоящая из разумные цитаты, макет/дизайн, копия (предложены файлы гербер, BOM), по обработке листового металла, компонент поиска, assembly (SMT, DIP, удара), передового испытательного, хорошая упаковка, быстрая доставка и послепродажное обслуживание.



Качество во-первых, время выполнения второй, нет MOQ, мы начнем с прототипа/образца



Вы можете посетить наш веб-сайт, чтобы узнать больше:Htpcba.com


Узнайте больше


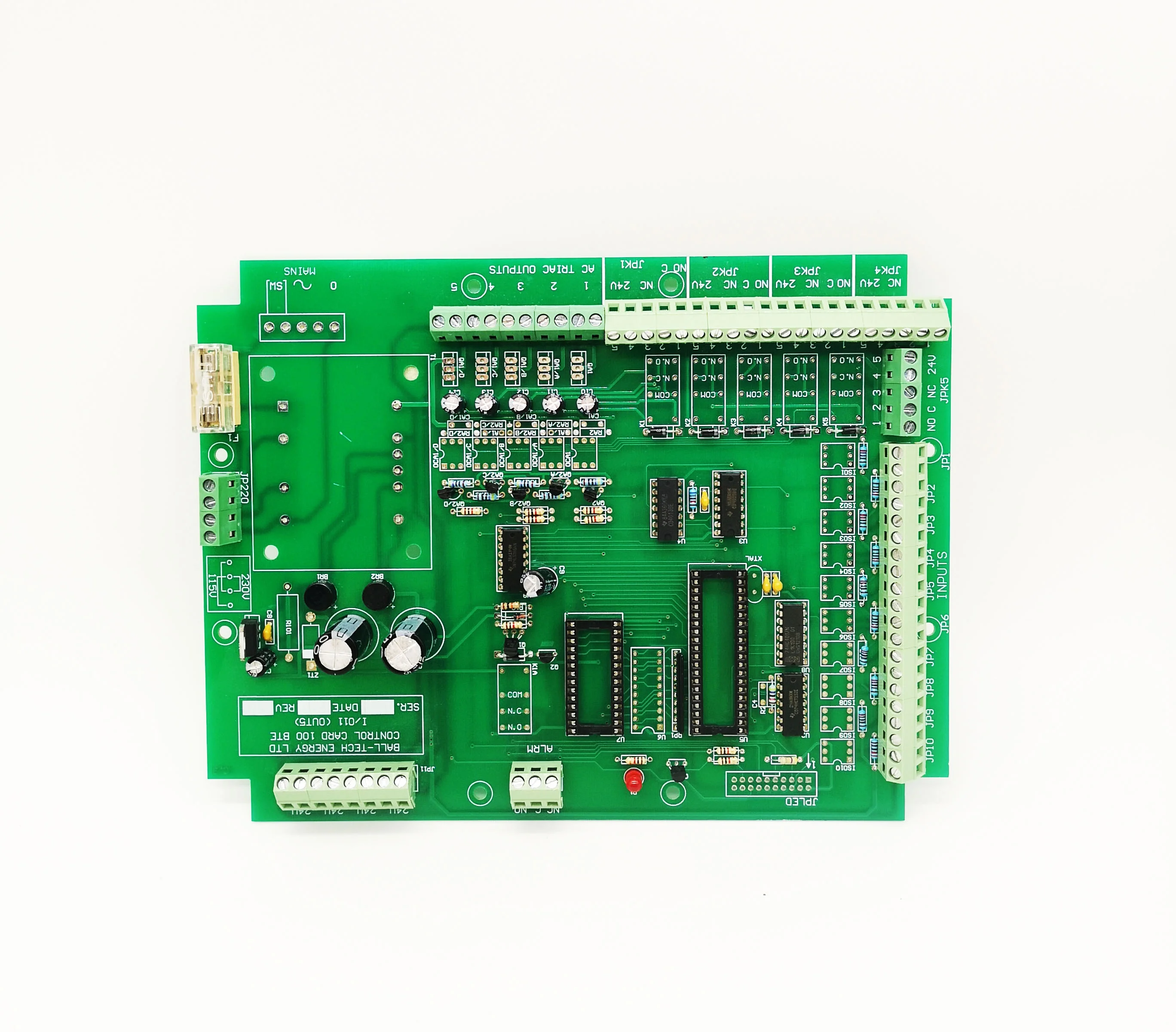

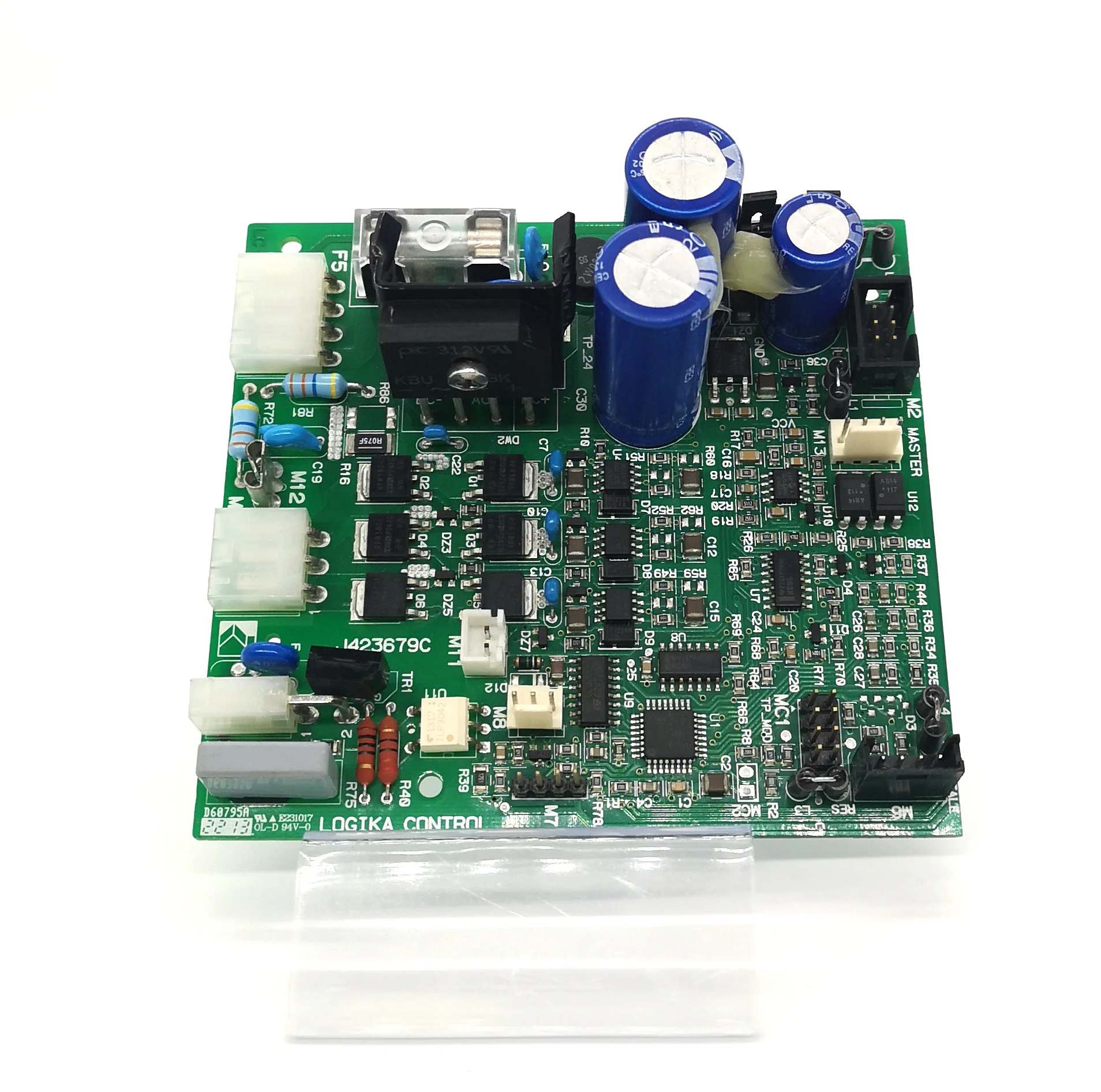

Монтажная печатная плата

Уважаемый клиент, мы предлагаем SMT/DIP/COB/BGA pcb схемы сборки. С 19 лет опыта, мы создали строгую систему контроля качества. C

SMT 1.jpgDIP ASSEMBLY .jpg


PQQ20180723165530.jpgСертификатом от сертификационной сборки потока

PCBA produce flow.jpg

PCB возможности
HongTai Technology Co.,LTD
След Предмет Возможности
1 Материал основы FR-4, высокая TG FR-4, безгалогенный материал, CEM-3,CEM-1,PTFE,Rogers ,Arlon ,Taconic, алюминиевое основание, тефлон, PI и т. Д.
2 Слоев 1-40 ( ≥ 30 слоев требует обзора)
3 Готовая Внутренняя/наружная толщина меди 0,5-6OZ
4 Толщина ПП в уплотненном состоянии 0,2-7,0 мм (≤ 0,2 мм требует обзора),≤ 0,4 мм для HASL
Доска thickness≤ 1,0 мм: +/-0,1 мм
1 <доска thickness≤ 2,0 мм: +/-10%
Толщина платы> 2,0 мм: +/-8%
5 Максимальный размер панели ≤ 2sidesPCB: 600*1500 мм
Многослойная печатная плата: 500*1200 мм
6 Минимальная ширина линии проводника/расстояние Внутренние слои: ≥ 3/3 мил
Внешние слои: ≥ 3,5/3.5mil
7 Минимальный диаметр отверстия Механическое отверстие: 0,15 мм
Лазерное отверстие: 0,1 мм
Точность бурения: первое бурение: 1 мил
Второе сверление: 4mil
8 Коробление Доска thickness≤ 0,79 мм: β≤ 1.0%
0,80 ≤ толщина thickness≤ 2,4 мм: β≤ 0.7%
Доска thickness≥ 2,5 мм: β≤ 0.5%
9 Согласование полных сопротивлений +/-5% Ω(<50Ω),+/-10%(≥ 50Ω),≥ 50Ω +/-5% (потребности обзора)
10 Соотношение сторон 15:01
11 Мини обваривальное кольцо 4mil
12 Мини Перемычка припоя паяльной маски ≥ 0,08 мм
13 Заделка VS производственный потенциал 0,2-0,8 мм
14 Допуск на диаметр отверстия PTH: +/-3 мил
NPTH: +/-2 мил
15 Общий профиль Rout/ V-cut/мост/штамп отверстие
16 Цвет паяльной маски Зеленый, желтый, черный, синий, красный, белый, матовый зеленый
17 Компонент укажите желаемый цвет Белый, желтый, черный
18 Обработка поверхности OSP: 0,2-0.5um
HASL: 2-40um
Без свинца HASL: 2-40um
ENIG: Au 1-10U''
ENEPIG: PB 2-5U ''/ Au 1-8U''
Иммерсионное Олово: 0,8-1.5um
Иммерсионное серебро: 0,1-1.2um
Маска для маркирования со съемным слоем, голубого цвета
Чернила углерода
Золотое покрытие: Au 1-150U''
19 E-тест Полета зонды тестер: 0,4-6,0 мм, Макс 19,6*23,5 дюймов
Минимальное расстояние от подушечку теста на борт край: 0,5 мм
Минимальное сопротивление проводимости: 5 Ω
Максимальное сопротивление изоляции: 250 MΩ
Максимальное тестовое напряжение: 500 в
Минимальный диаметр испытательной площадки: 6 МИЛ
Минимальная тестовая площадка для прокладки расстояние: 10 мил
Максимальный тестовый ток: 200 мА
20 AOI Orbotech SK-75 AOI: 0,05-6,0 мм, Макс 23,5*23,5 дюймов
Orbotech весеннее платье-пачка машина: 0,05-6,0 мм, Макс 23,5*23,5 дюймов
Как получить предложение

Чтобы дать вам точную цитату, мы надеемся, что вы можете предложить нам указанную информацию.



1. PCB : Gerber файл и другие PCB файлы.

Мы будем признательны, если вы также подтвердите указанную спецификацию PCB.

    1). 2). Толщина платы 3). Толщина меди 4). Отделка поверхности 5). Маска припоя Цвет  6). Шелкография цвет

2. PCBA: файлы PCB и список BOM

3. В том случае, если вы этого не сделаете, у вас будет столько в файлы дизайна, вы можете отправить нам образец, мы отправим товар с настраиваемым потоком воздуха, клон kayfun для вас.

4. Мы также предлагаем индивидуальный дизайн печатной платы и модифицированное обслуживание.

Наши услуги


Упаковка & Доставка


Упаковка: стандартная экспортная Картонная упаковка или упаковка в соответствии с требованиями заказчика


Доставка: 3-15 дней DHL, UPS, Fedex, TNT и т. Д.
