Пять в одном мобильные лаборатории: осциллограф/произвольный источник/Частотный спектральный анализ/счетчик/мультиметр. Большой 5,7 дюймов TFT цветной ЖК-дисплей, светодиодная подсветка, дисплей четко.

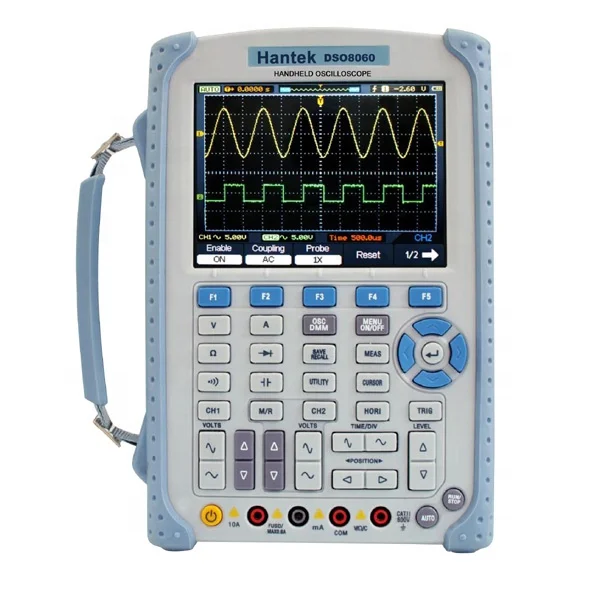

DS O8060 портативный осциллограф пять в одном. Осциллограф/DMM/анализатор спектра/счетчик частоты/генератор сигналов Arbtrary.
Высокая пропускная способность 60 МГц осциллографа и 6000 отсчетов высокой точности DMM. Отделеная GND для справки. Аппаратные средства счетчик частоты.
Генератор произвольной формы: 25Mz выход произвольной формы волны (Синусоидальная волна может доставить до 75 Mz) 200 MSa/s DDS, 12 бит вертикального разрешения.
FFT , + , - , * , / ,X-Y, 22 вида автоматических измерений, пройти/не проверить, легко использовать на производственной линии.
Высокая частота обновления; Высокая частота образцов в реальном времени 150MSa/s-2GSa/s; 50GSa/s эквивалентная частота образцов.
Многоформ Режим триггера, 2 отдельных базы времени в режиме триггера ALT, легко увидеть 2 сигнала с различной частотой.
1000 сигналов сохраняет и записывает.
Отличный промышленный дизайн. Прямой ключ для каждого канала, временной базы, триггера и DMM, прост в эксплуатации.
Большой 5,7 дюймов TFT цветной ЖК-дисплей, светодиодная подсветка, дисплей четко.
USB хост/устройство 2,0 полноскоростной интерфейс, поддержка съемного диска, вариант локальной сети; Легко управлять с помощью ПК или дальнего расстояния.
Рабочая мощность батареи (устанавливается) промышленный дизайн.
Сохраните форму сигнала следующим образом: jpg/bmp графический файл, MS excel/word файл.
Размеры (мм):240(L)x165(W)x50(H), легко переносятся.
± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див
Предел пропускной способности
20 МГц
Тип триггера
Edge, Video, Pulse, Alternative
Источник запуска
CH1, CH2
Математика
+,-, X, ÷,FFT, Invert
Измерение курсора
Разница напряжения между курсорами: В; Разница во времени между курсорами: T; Обозначение T в Hertz (1/T);
Авто measuerment
Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot
Сигналов частоты
Постоянного тока ~ 25 МГц
DAC часовой
2K ~ 200 МГц Регулируемый
Частота Разрешение
0.10%
Числом каналов
1CH выходного сигнала
Сигналов глубины
4KSa
Разрешение по вертикали
12 бит
Стабильность частоты
<30ppm
Сигналов диапазон
± 3,5 V Макс.
Выходное сопротивление
50 Ом
Выходной ток
50mA Ipeak = 50mA
Система BW
Натяжной канат длиной 25 м
Коэффициент гармонических искажений
-50dBc(1 кГц), -40dBc(10 кГц)
Частотный диапазон
Постоянного тока ~ 60 МГц
Диапазон входного
400mVpp ~ 18Vpp
Муфта режим
Постоянного тока
Точность измерения частоты
± Погрешность во времени ± 1 Количество
Входной импеданс
> 100KΩ
Цифровой мультиметр Макс. Разрешение
6000 отсчетов
Режимов тестирования
Напряжение, ток, сопротивление, емкость, Диод и непрерывность
Макс. Входное напряжение
Переменный ток: 600 В, постоянный ток: 800 в
Макс. Ток на входе
AC:10A , DC: 10A
Макс. Входное impandance
10MΩ
Дисплей
5,7 "TFT дисплей, 320*240 точек
Размер
245 мм x 163 мм x 52 мм
Вес
1,3 кг (без упаковки)
Стандартным зондом
PP80x2
DMM режим
Макс. Разрешение
6000 отсчетов
DMM режимов тестирования
Напряжение, ток, сопротивление, емкость, Диод и непрерывность
Макс. Входное напряжение
Переменный ток: 600 В, постоянный ток: 800 в
Макс. Ток на входе
AC: 10A, DC:10A
Входной импеданс
10MΩ
Цифровой мультиметрTrendplot
1,2 м точка
Диапазон
Разрешение
Точность
Разрешение
Напряжение постоянного тока
60.00mV
± 1% ± 3 цифры
10uV
600.0mV
100uV
6,000 V
1mV
60,00 V
10mV
600,0 V
100mV
800V
1V
Напряжение переменного тока
60.00mV
± 1% ± 3 цифры
10uV
600.0mV
100uV
6,000 V
1mV
60,00 V
10mV
600,0 V
100mV
Постоянный ток
60.00mA
± 1% ± 5 цифр
10uA
600.0mA
± 1.5% ± 5 цифр
100uA
6.000A
1mA
10.00A
10mA
Переменного тока
60.00mA
± 1% ± 5 цифр
10uA
600.0mA
± 1.5% ± 5 цифр
100uA
6.000A
1mA
10.00A
10mA
Сопротивление
600Ω
± 1% ± 3 цифры
0.1Ω
6,000 KΩ
1Ω
60,00 KΩ
10Ω
600,0 KΩ
1KΩ
6,000 мΩ
10KΩ
60,00 мΩ
± 1% ± 5 цифр
100KΩ
Постоянной ёмкости, универсальный конденсатор
40.00nF
± 2% ± 5 цифр
10pF
400.0nF
100pF
4,000 мкФ
1nF
40,00 мкФ
10nF
400,0 мкФ
100nF
Внимание: наименьшее значение емкости, которое может быть измерено в 5nF
