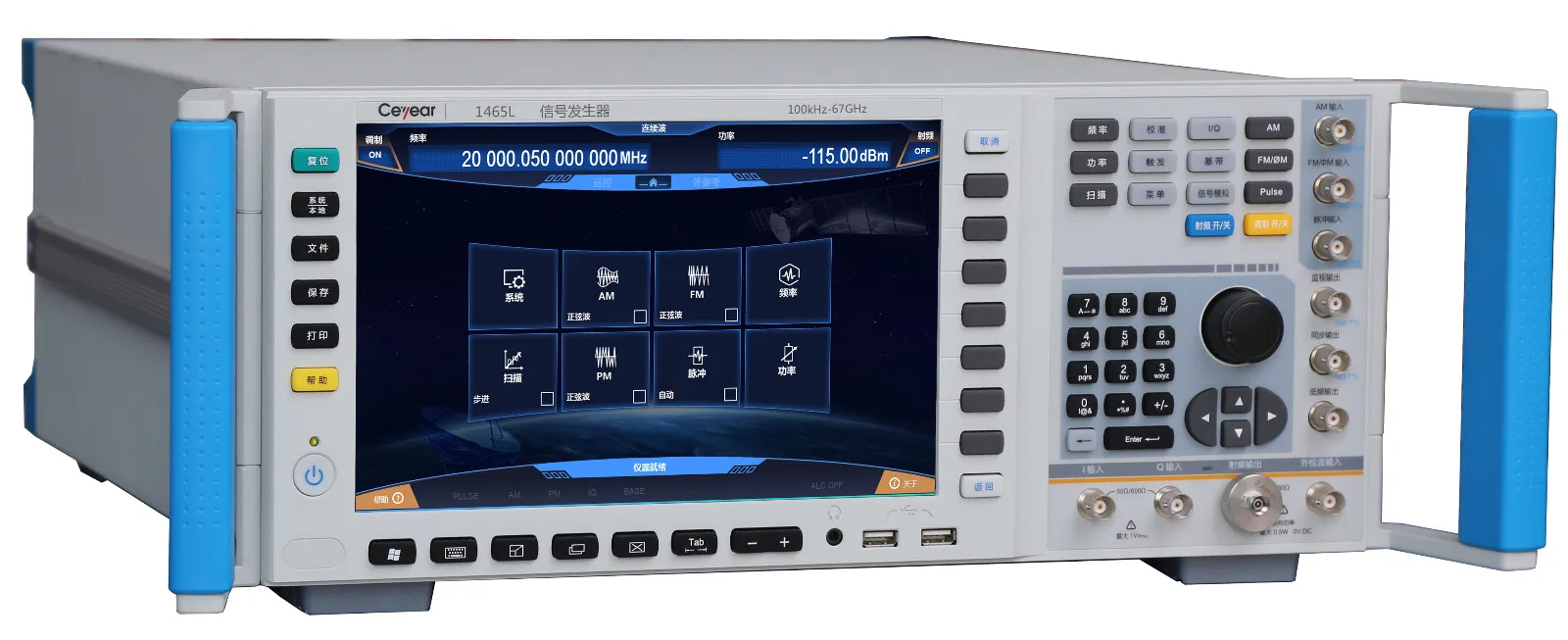

1465A/B/C/D/F/ч/L-V векторного генератора сигналов (100 кГц ~ 67 ГГц)

Обзор продукта

Генераторы сигналов серии 1465-V имеют отличную производительность векторной модуляции в диапазоне частот 100 кГц-67 ГГц. Он имеет 200 МГц внутренней модуляции пропускной способности и 2 ГГц внешней модуляции в режиме реального времени пропускная способность, которая может удовлетворить различные модуляции потребности широкополосных сигналов. Генератор имеет отличные характеристики чистоты спектра и выходной мощности. Фазовый шум 10 ГГц несущего @ 10 кГц смещения частоты может быть достигнут до-126dBc/Hz, для удовлетворения потребностей высокого уровня тестирования, которые имеют строгие требования к испытательным сигналам. Генератор также имеет отличную точность векторной модуляции и на полном диапазоне частот EVM составляет менее 1.4%(4Msps), что делает генератор использоваться в метрологии. Генератор сигнала baseband может быть легко установлен с гибкой производительностью и множеством форматов модуляции. Поддерживается более 20 видов общих форматов модуляции, таких как PSK, QAM, FSK, ASK и так далее. Модуляция произвольной волны поддерживает 5 видов форматов загрузки файлов, пользователи могут редактировать и загружать форму сигнала в соответствии с их собственным требованием. Таким образом, может быть осуществлена различная модуляция сигнала и могут генерироваться сложные сигналы. Кроме того, на воздушном капсулы» дизайн интерфейса и 10,1 дюймов высокой яркости сенсорный экран может привести к совершенно новый опыт работы пользователей.

С широкий диапазон частот и полоса модуляции, 1465-V серии генератор сигналов может не только обеспечит пользователя с аналоговым и вектор модулируемый сигнал с большим спектром чистоты и модуляции, но также может помочь пользователю гибко редактировать произвольные волны. Это идеальный выбор для тестирования производительности компонентов, модулей, связи, навигации, радаров и других электронных систем.

Основные характеристики

Широкополосный вектор генерация сигналов

Большой вектор полоса модуляции

Высокая совместимость произвольных волн формат данных Скачать

Высокой чистоты спектра

Широкополосных сигналов и высокая выходная мощность

Точность метрологической векторной модуляции

Полный универсальный формат цифровой модуляции

Удобный сенсорный экран управления

Несколько интерфейсов управления и расширения функций

Широкополосный вектор генерация сигналов

1465-V серии генераторы сигнала может обеспечить различные тестирования сигнала поставщиком решений, охватывающих 3 ГГц/6 ГГц/10 ГГц/20 ГГц/40GHz/50 ГГц/67 ГГц до удовлетворения пользовательских конкретные потребности в различных областях. Особенно, генератор сигналов 1465L-V с частотным диапазоном 100 кГц ~ 67 ГГц может удовлетворить потребности большинства пользователей.

Большой вектор полоса модуляции

1465-V серии генераторы сигнала может обеспечить 200 МГц внутренней модуляции пропускной способности и 2 ГГц внешней модуляции пропускная способность (выше 3,2 ГГц carrier) вектор генерация сигналов.

Типичные области применения

Проверка системы связи высокой надежности

Генератор сигналов серии 1465-V может генерировать высокопроизводительную пользовательскую модуляцию и основной цифровой модуляционный сигнал в диапазоне частот 100 кГц ~ 67 ГГц. Прибор может обеспечить воспроизводимые и надежные тестовые сигналы для спутниковой связи. Свой внешний широкая полоса пропускания вектор модуляции и опеределяемый пользователем данные функции так же, как добавка шума функция может создать реальных сигнала и помогает пользователям для того, чтобы сделать эксплуатационных характеристик продукта, подтверждающих наличие проблемы.

Для имитации различных сцен применения для радаров и окружающей среды EM

Генератор сигналов серии 1465-V имеет широкий частотный диапазон и высокое разрешение (16 бит), а также мощную функцию моделирования сигнала. Он может генерировать сложные последовательности различных форматов модуляции путем редактирования сегментов формы волны под разными сценами. Вместе с обильной функциональный синхронная вспышка триггера Интерфейс, он может моделирования сложных помех сигнала при реальных условиях и выполнить анти-помех тест радиолокационного оборудования.

Обеспечивает точный сигнал произвольной волновой модуляции

1465-V серии генератор сигналов имеет 2G Точки отбора проб сигнала Емкость для хранения. Эта функция может позволить дизайнер для того, чтобы создать в течение длительного времени данные получены в результате испытаний, которые могут быть ближе к реальности. Пользователь может создать один из видов произвольных волновых данных с помощью сторонних инструментов или программного обеспечения.

Высокопроизводительный тест приемника

Генератор сигналов серии 1465-V имеет выходной динамический диапазон 140 дБ и чрезвычайно высокую стабильность частоты, а также разрешение частоты 0,001 Гц. Выходы поддерживают высокой точности стандартный тестовый сигнал, который может решить теста параметров не трескается и не чувствительность, динамическим диапазоном и канал избирательностью, чтобы выполнить проверку высокопроизводительный ресивер используется в радиолокации, электронная война и коммуникационное оборудование.

Гетеродина замены

Генератор сигналов серии 1465-V имеет чрезвычайно высокое качество сигнала, поэтому может использоваться в качестве идеального устройства для замены LO при тестировании передатчика, приемника и других систем. Это гарантирует вашу точность теста и Кредитоспособность, избегая негативного влияния, которое приносит низко-качество.

Примечания:

1. В тех случаях, когда 1465-V серии генератор сигнала при температуре окружающей среды в течение 2 часов, аттенюатор происходит автоматическое соединение (или ALC мощности>-5dBm) через 30 минут Время прогрева. Генератор 13 отвечает каждой производительности параметров в пределах заданной рабочей температуры.

2. Типичное значение является дополнительной характеристикой только для справки пользователя. Эти характеристики не гарантированы.

3. 1465B-V is + 16dBm.

4. Рейтинг значение-ожидаемый производительность, или используется для того, чтобы описать эксплуатационных характеристик продукта, который является полезным, но не включены в эксплуатационных характеристик продукта гарантии.

5. Параметры спектральной чистоты тестируются в определенной частоте без какой-либо модуляции.

6. Одна боковая полоса Фазовый шум 100 кГц ≤f≤ 250 МГц тестируется на выходную мощность + 15dBm. Диапазон рабочих частот варианта H06 превышает сумму в 100 МГц, так что нет никаких тестирование спецификация по 100 МГц.
