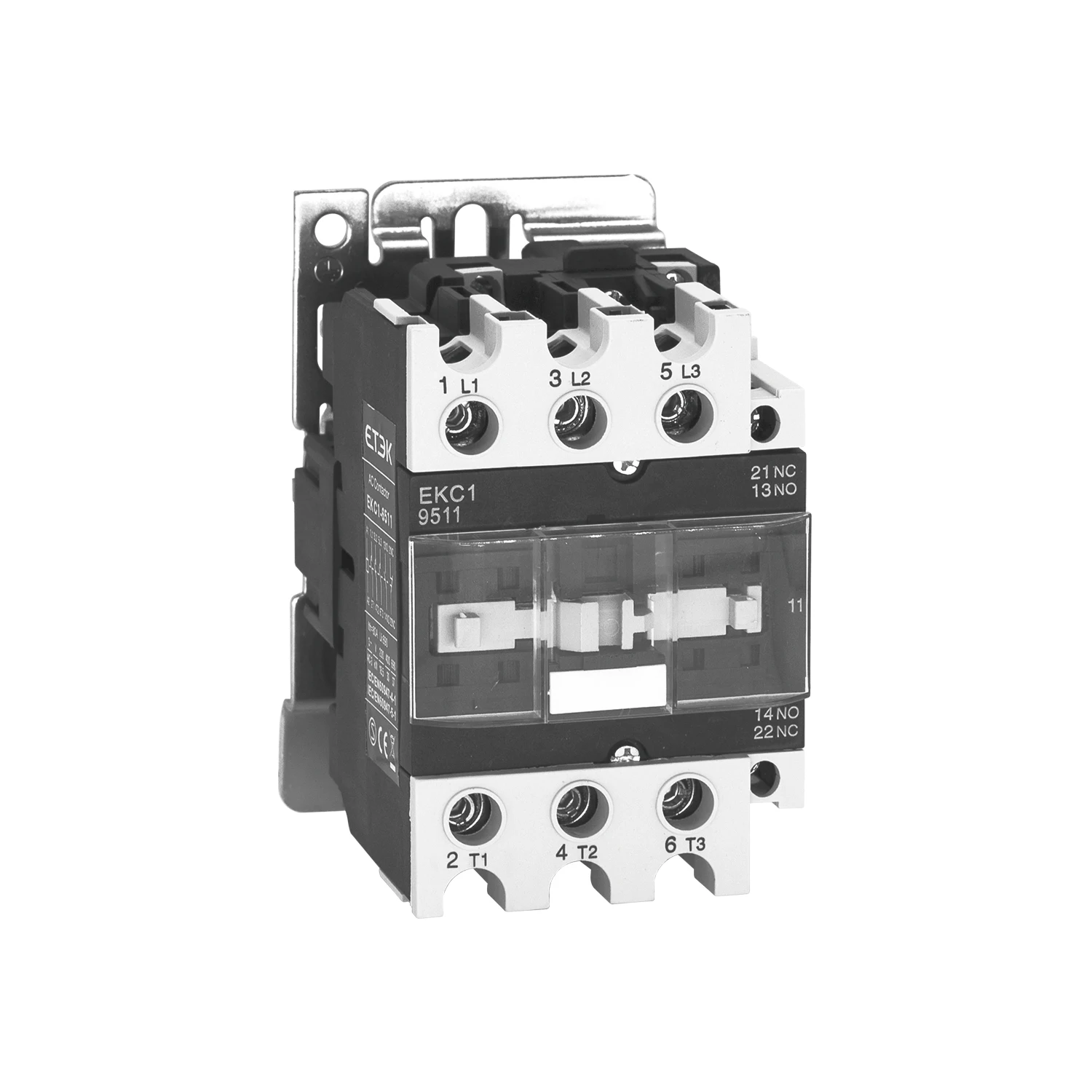

EKC1-0910 09A ~ 95A 85% серебряный контакт контактор





EKC1-0910 09A ~ 95A 85% серебряный контакт контактор



1. Описание

Применение: Удаленное изготовление и разрывные цепи; Защита цепи
От перегрузки при сборке с тепловым реле перегрузки;
Частый запуск и контроль контактора переменного тока;
Электрические характеристики: AC50/60Hz, 690V, до 95A;
Категория использования: AC-3, AC-4;
Высота: ≤ 2000 м;
Температура окружающей среды: -5 ℃ ~ + 40 ℃;

Категория крепления: Ⅲ;
Условия крепления: наклон между монтажной плоскостью
И вертикальная плоскость не должна превышать ± 5 °;
Стандарт: IEC/EN 60947-4-1. IEC/EN 60947-5-1.



2.Обозначение типа



3.ТехническиеДанных



Модель	Номинальное напряжение изоляции (В)	Номинальный тепловой ток (А)	Номинальный рабочий ток уп = 380/415V		AC-3 управляемой мощности (кВт)			Количество контактов
			AC-3 le(A)	AC-4 le(A)	220/240V	380/415V	660/690V	3P или 4P
EKC1-09	690V	20	9	3,5	2,2	4	5,5	1NO или 1NC
EKC1-12		20	12	5	3	5,5	7,5	1NO или 1NC
EKC1-18		32	16	7,7	4	7,5	10	1NO или 1NC
EKC1-25		40	25	8,5	5,5	11	15	1NO или 1NC
EKC1-32		50	32	12	7,5	15	18,5	1NO или 1NC
EKC1-40		60	40	18,5	11	18,5	30	1NO + 1NC
EKC1-50		80	50	24	15	22	33	1NO + 1NC
EKC1-65		80	63	28	18,5	30	37	1NO + 1NC
EKC1-80		100	80	37	22	37	45	1NO + 1NC
EKC1-95		125	95	44	25	45	45	1NO + 1NC



4.Габаритные и монтажные размеры (мм)

Примечание:
