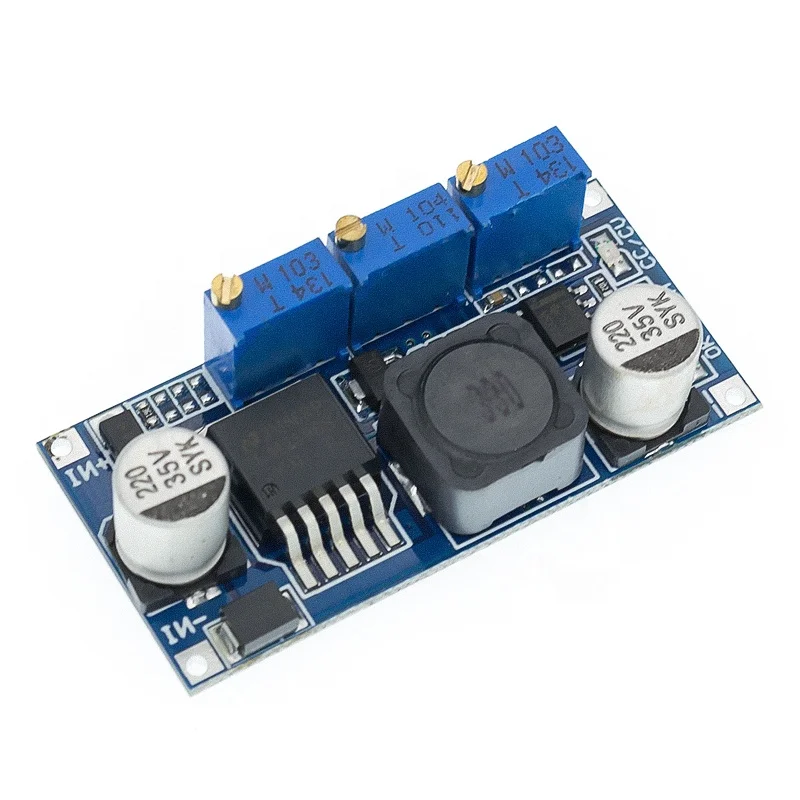

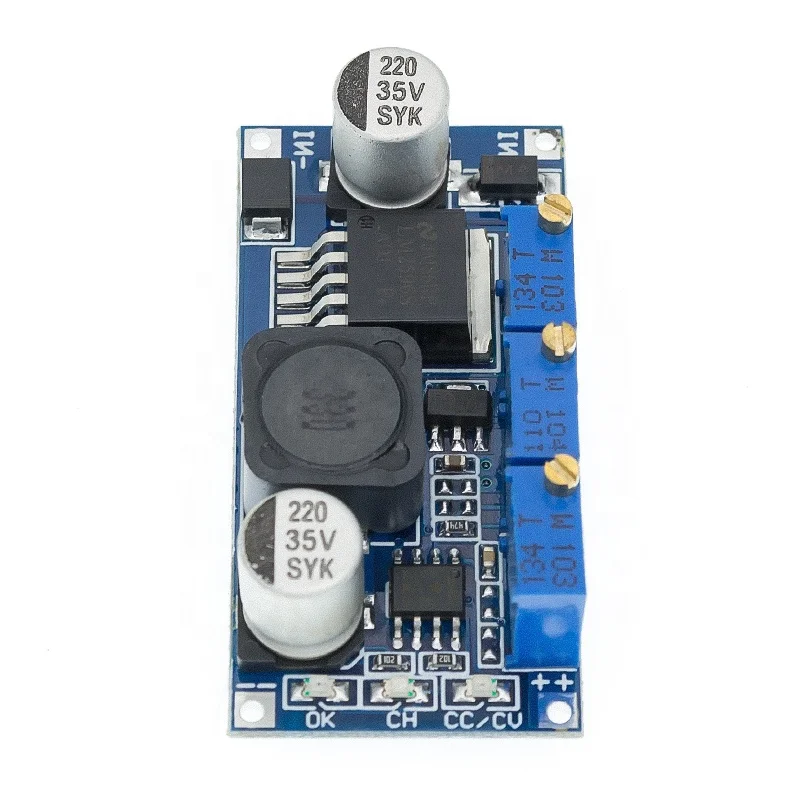

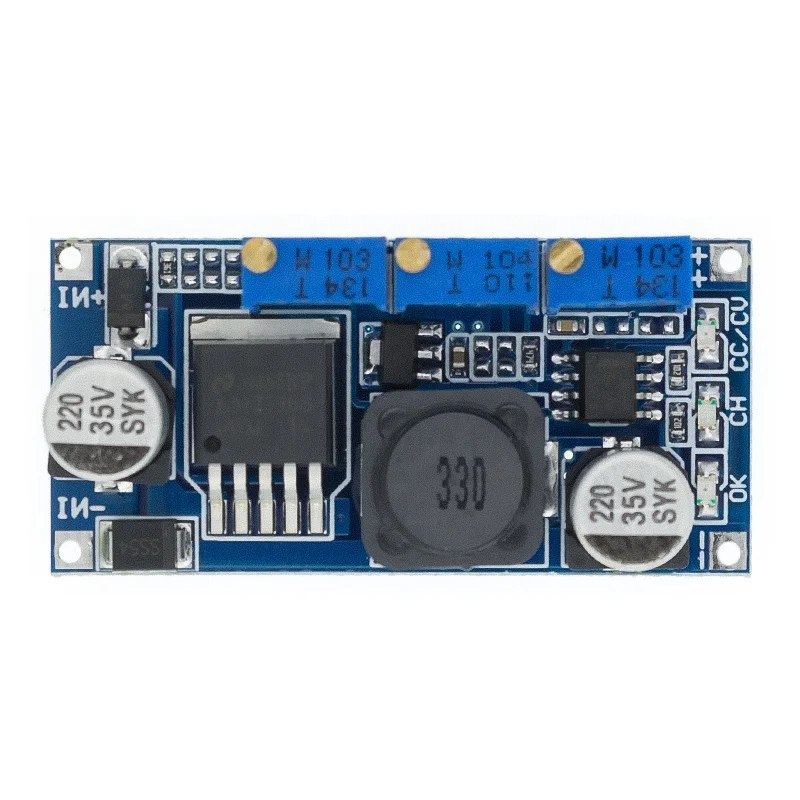

LM2596 светодиодный драйвер DC-DC понижающий Регулируемая CC/CV питание

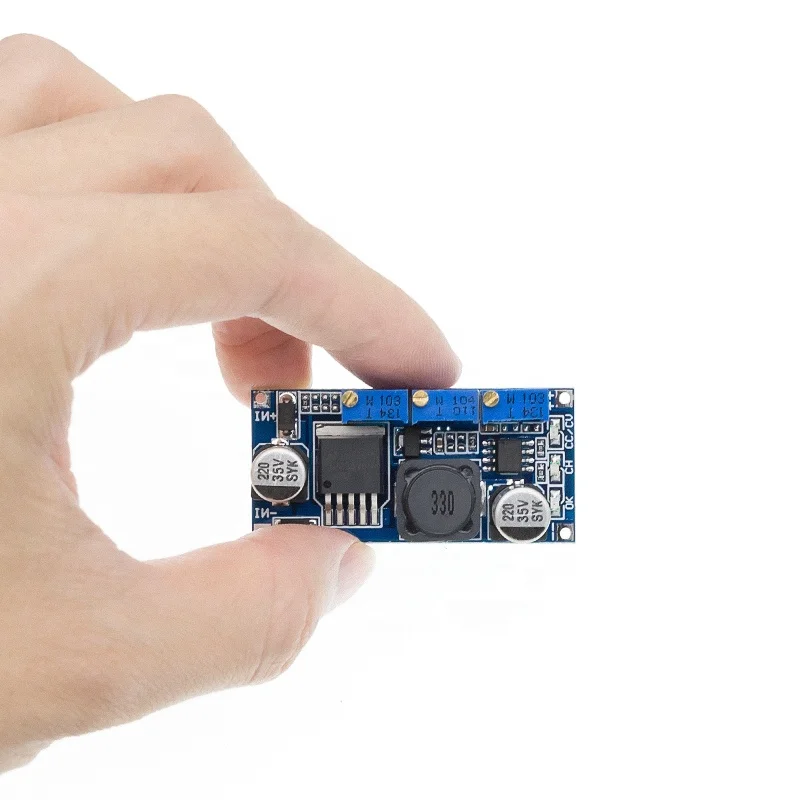

Размер: 46 мм x 23 мм x 10 мм/1,81 \ "x0.91 \" x0.39 \ "(дюйма) (приблизительно)

Особенности:
1. Фиксированные повернуть лампу ток до 0,1 в зависимости от того, какая из двух сумм постоянного тока (в тех случаях, когда 2 идентификации в «полный);
2. Увеличенная Входная обратная полярность для защиты, Диод;
3. Использование специальной справки для IC и высокой точности от резистора, так что Постоянный ток является более стабильным (20 градусов до 100 градусов, постоянный ток 1 a, когда температура дрейфа менее 1%).

Особенно подходит для светодиодного драйвера
* Мощный светодиодный привод постоянного тока
* Литиевое зарядное устройство (o ferroelectric)
* 4 Вт, 6 Вт, 12 В, 14 v, 24 v 'charger
* Никель-кадмиевый, никель-металлгидридный 'пакет зарядное устройство
Для * солнечных панелей и ветровых турбин

Технические характеристики:

* Свойства модуля: неизолированный постоянный ток и напряжение модуля
* Исправление: несинхронное исправление
* Входное напряжение: 7-35 в
• Выходное напряжение: 1,25 V - 30 V
* Выходной ток: регулируемый максимум 3 a
* Эффективность преобразования: 92% (самый высокий)
* Частота переключения, 150 кГц
* Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания
* Регулировка нагрузки: плюс или минус 0.5%
* Регулирование напряжения: плюс или минус 2.5%
• Рабочая температура: от-40 ° C до + 85 °

«Применение:

* Убедитесь, что вам нужно заряжать напряжение и ток
* Регулировка постоянного напряжения потенциометр для того, чтобы сделать выходное напряжение такие же, как и на напряжение заряда
* Потенциометр регулировки направления: по часовой стрелке (происходит), против часовой стрелки, прибавьте (убавьте)
* Используйте мультиметр в 10 А Ток весы для измерения выходной ток короткого замыкания и регулировать ток потенциометр, чтобы убедиться, что ток на выходе до предполагаемой зарядный ток никель-металл-соотношение цена/качество
* Ток заряда передачи лампа которая является отличным вариантом по умолчанию 0,1 времен зарядный ток никель-металл (значение постоянного тока)
• Подключается к 'и попробуйте зарядки (за последние пять шагов, модуль входной терминал подключен к источнику питания, выходная нагрузка/ухудшение параметров не подключен к батареи).

Светодиодный драйвер постоянного тока использование:

* Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода, вам нужно для езды на автомобиле.
* Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиода.
* Используйте мультиметр в 10 a шкале тока для измерения выходного тока короткого замыкания и регулировки потенциометра тока. Чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиодов.
* Присоединяйтесь к по испытаниям светодиода (для трех шагов, модуль входной терминал подключен к источнику питания, выходная нагрузка/ухудшение параметров не подключен к светодиодному).

Область применения:
Зарядка для литий-ионных батарей: когда литий-ионное напряжение низкое. При использовании прямого зарядного устройства с постоянным напряжением. Из-за слишком большого давления, что приводит к его повреждению. Таким образом, от начала использовать постоянную зарядку. При зарядке на определенный, автоматический переключатель обратно на постоянное напряжение зарядки.

Кривой зарядки таким образом, чтобы: Красный существующей на сегодняшний день, синий напряжения.
