Характеристики
BG22 стол
Описание продукта:

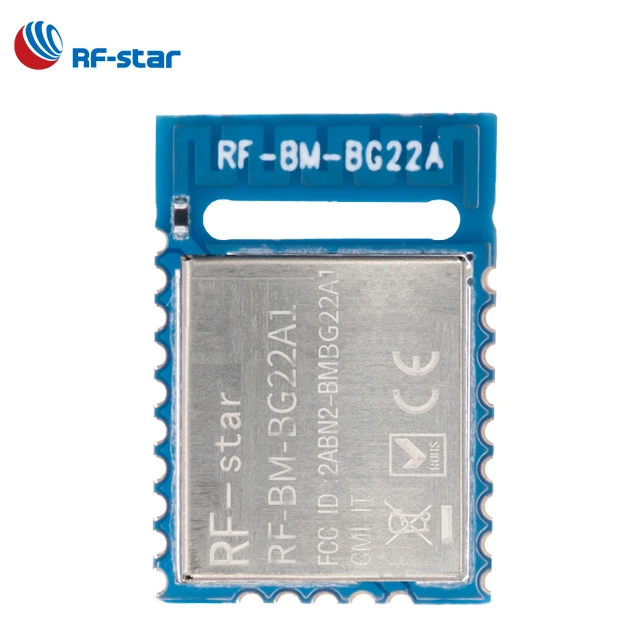

EFR32BG22 BLE модуль 0 dBm BLE5.2 модуль EFR32 BG22 для AoA маяка
Есть три модуля RF-BM-BG22Ax. Все они основаны на серии Silicon Labs EFR32BG22. Потому что EFR32BG22 чипы pin-2-контактный совместимые в упаковке, шпильки и периферийные устройства, этих трех модули pin-2-контактный совместимые с друг с другом.
Настольная лампа-1 шт.. Модуль характеристики цветного защитного покрытия RF-BM-BG22Ax
|
Модель |
Модель чипа |
Макс. Скорость работы центрального процессора |
Мощность передатчика |
Флэш-память |
Оперативная память |
Протокол |
|
BG22A1 |
EFR32BG22C112F352GM32-C |
38,4 МГц |
0 дБм |
352 КБ |
32 КБ |
BT5.2 |
|
BG22A2 |
EFR32BG22C222F352GM32-C |
76,8 МГц |
+ 6 дБм |
352 КБ |
32 КБ |
BT5.2 Фирменной |
|
BG22A3 |
EFR32BG22C224F512GM32-C |
76,8 МГц |
+ 6 дБм |
512 Кб |
32 КБ |
BT5.2 Пеленгации Фирменной |
RF-BM-BG22A1-это радиочастотный модуль исходя из EFR32BG22C112F352GM32-C, один из Gecko для всей семьи в стиле для подростков из кремния лаборатории, с 32-битный ARM®Cortex®-M33 ядро с максимальной рабочей частотой 38,4 МГц. Он интегрирует Кристалл 38,4 МГц, соответствие, соответствие антенны, фильтр низких частот и меандер линия перевернутая-F PCB антенна.Он поддерживает Bluetooth 5,2 с низким энергопотреблением и Bluetooth 5,0 с низким энергопотреблением и может быть предварительно запрограммирован с протоколом связи последовательного интерфейса для простого программирования. Он также имеет ряд аналоговых и цифровых интерфейсов, таких как PRS, ADC, UART, SPI, I2C, PWM,ISO 7816, IrDAЯ2S, EUART и PDM.Он отличается низким энергопотреблением, компактным размером, надежным расстоянием соединения и жесткой надежностью. Модуль достигает мощности до 0 дБм TX. 1,27 мм Шаг штамп палка пакет для легкой сборки и экономически эффективный PCB дизайн. RF-BM-BG22A1 pin-2-pin совместим с BG22A2 и BG22A3.
Параметры RF-BM-BG22A1
|
Чипсет |
EFR32BG22C112F352GM32-C |
|
Электропитание напряжения |
1,71 V ~ 3,8 V мы рекомендуем 3,3 V |
|
Частота |
2402 МГц ~ 2480 МГц |
|
Мощность передачи |
-20,0 дБм ~ + 6 дБм (Типичный: 0 дБм) |
|
Чувствительность приема |
-98 дБм (1 Мбит/с GFSK) |
|
GPIO |
12 |
|
С украшением в виде кристаллов |
38,4 МГц |
|
Оперативная память |
32 КБ |
|
Флэш-память |
512 Кб |
|
Пакет |
Смт упаковка |
|
Частота ошибок |
± 20 кГц |
|
Измерение |

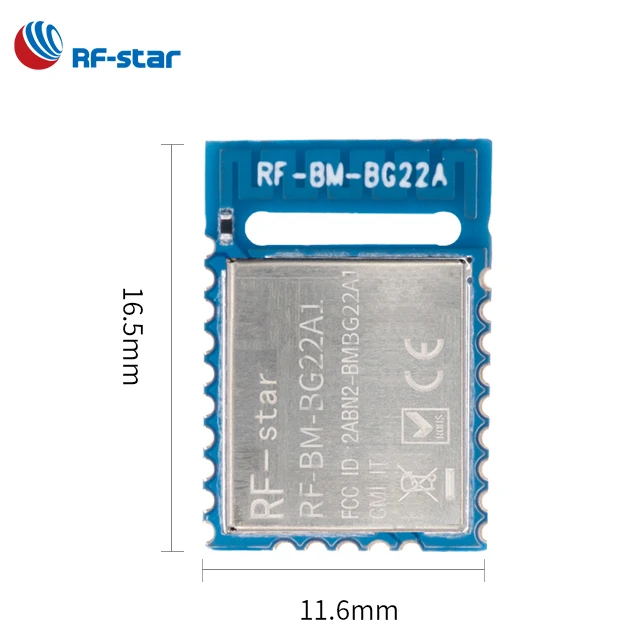

16,5 мм x 11,6 мм x (2,3 ± 0,1) мм |
|
Тип антенны |
Антенна PCB |
|
Рабочая температура |
-40 ℃ ~ + 85 ℃ |
|
Температура хранения |
-40 ℃ ~ + 125 ℃ |
Pin-код функции RF-BM-BG22A
|
Pin-код |
Название |
Чип Pin-код |
Контактный тип |
Описание продукта: |
|
-1 шт. |
EXT_ANT |
- |
- |
EВнешнее антенна pin-код. |
|
2 |
PB02 |
PB02 |
- |
CTS |
|
3 |
PB01 |
PB01 |
I/O |
GPIO |
|
4 |
PB00 |
PB00 |
I/O |
GPIO |
|
5 |
PA00 |
PA00 |
- |
РТС |
|
6 |
PA03 |
PA03 |
I/O |
GPIO |
|
7 |
PA04 |
PA04 |
I/O |
GPIO |
|
8 |
PA05 |
PA05 |
- |
UART_TXD |
|
9 |
PA06 |
PA06 |
- |
UART_RXD |
|
10 |
GND |
GND |
- |
Заземления |
|
11 |
Сброс |
Сброс |
- |
Сброс системы |
|
12 |
PA01 |
PA01 |
- |
SWC connect j-link |
|
13 |
PA02 |
PA02 |
- |
SWD connect j-link |
|
14 |
GND |
GND |
- |
Заземления |
|
15 |
VCC |
VCC |
VCC |
1,71 В ~ 3,8 в |
|
16 |
PD01 |
PD01 |
I/O |
GPIO |
|
17 |
PD00 |
PD00 |
I/O |
GPIO |
|
18 |
PC00 |
PC00 |
I/O |
GPIO |
|
19 |
PC01 |
PC01 |
I/O |
GPIO |
|
20 |
PC02 |
PC02 |
I/O |
GPIO |
|
21 |
PC03 |
PC03 |
I/O |
GPIO |
|
22 |
PC04 |
PC04 |
I/O |
GPIO |
|
23 |
PC05 |
PC05 |
I/O |
GPIO |
|
24 |
GND |
GND |
- |
Заземления |
