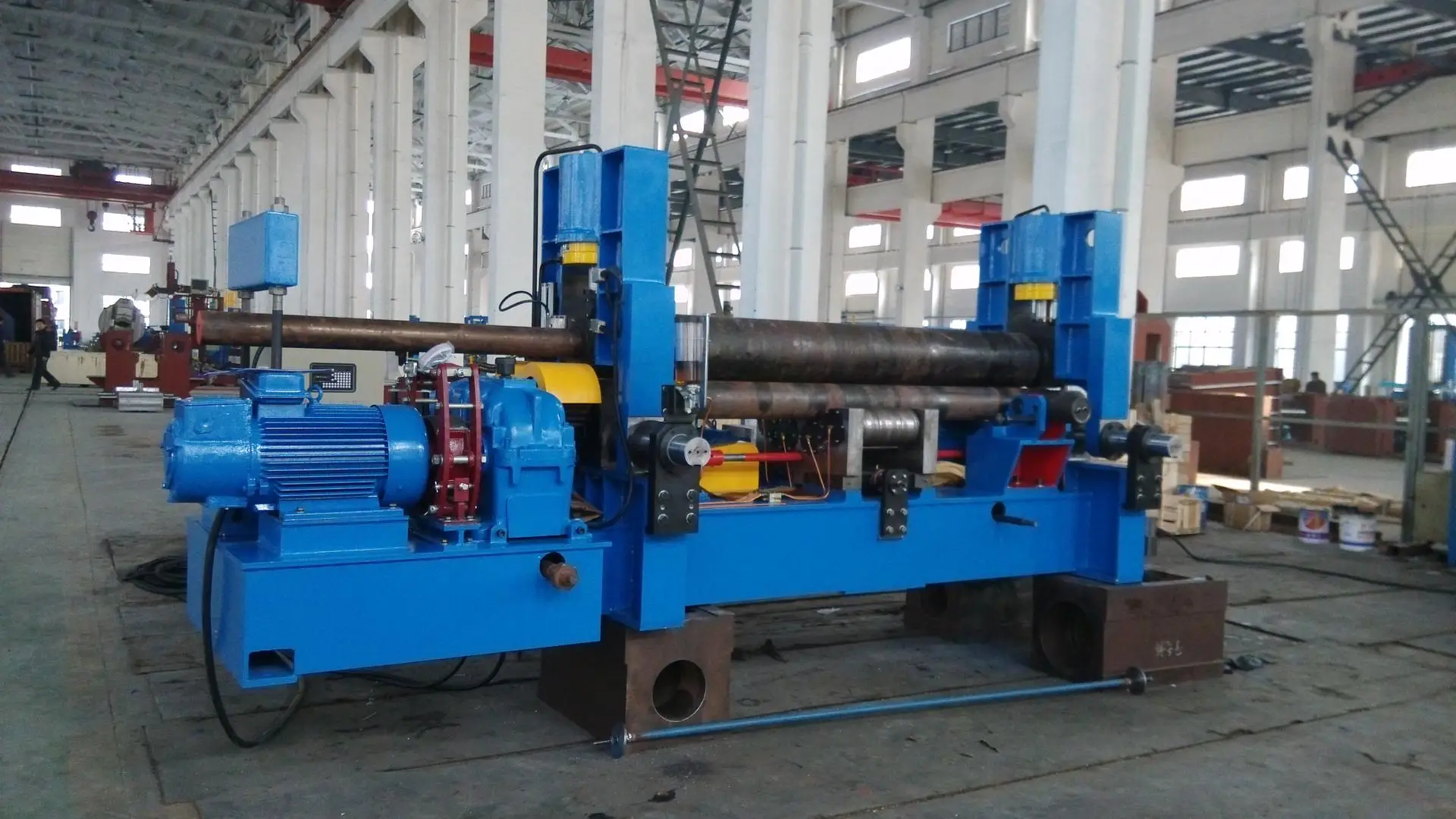

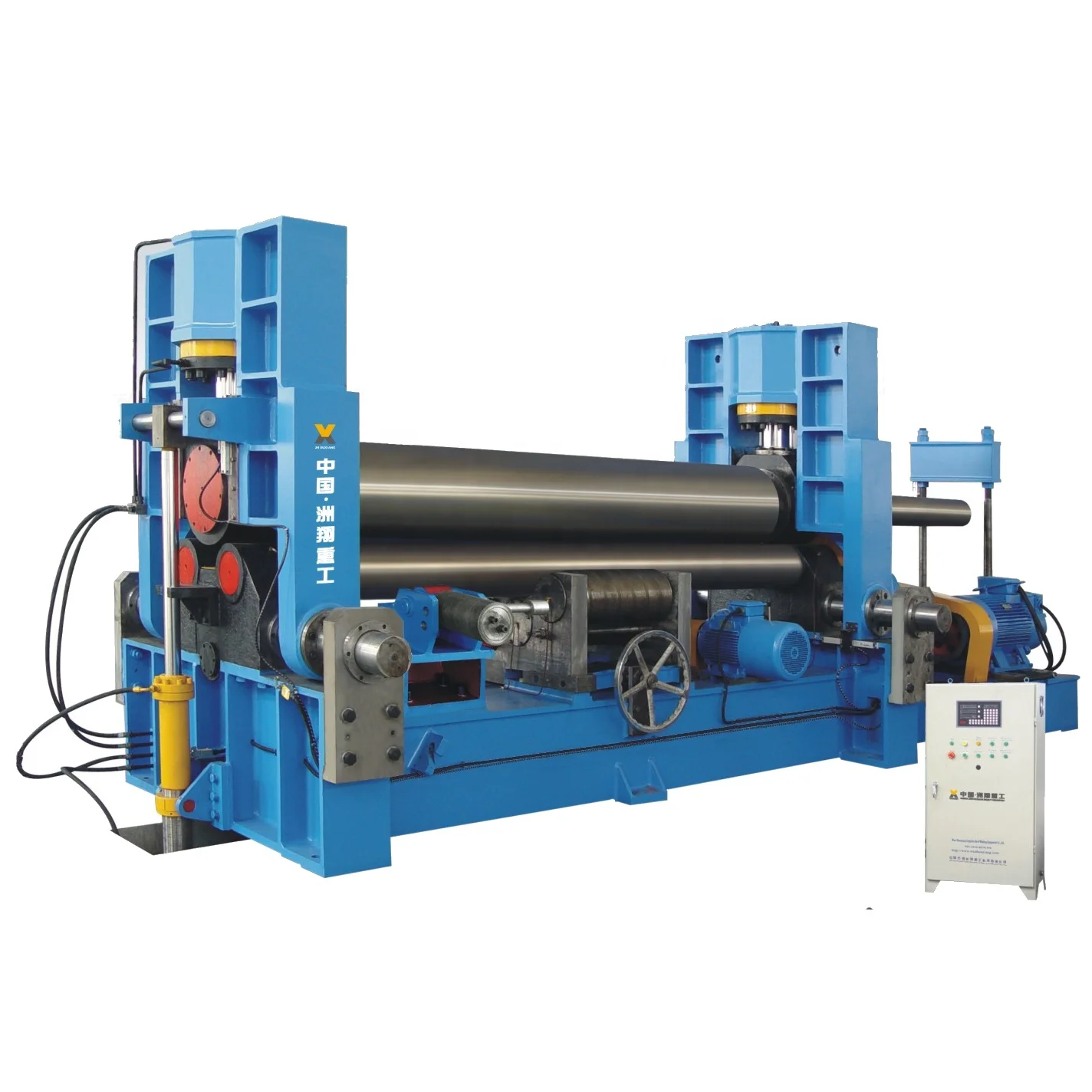

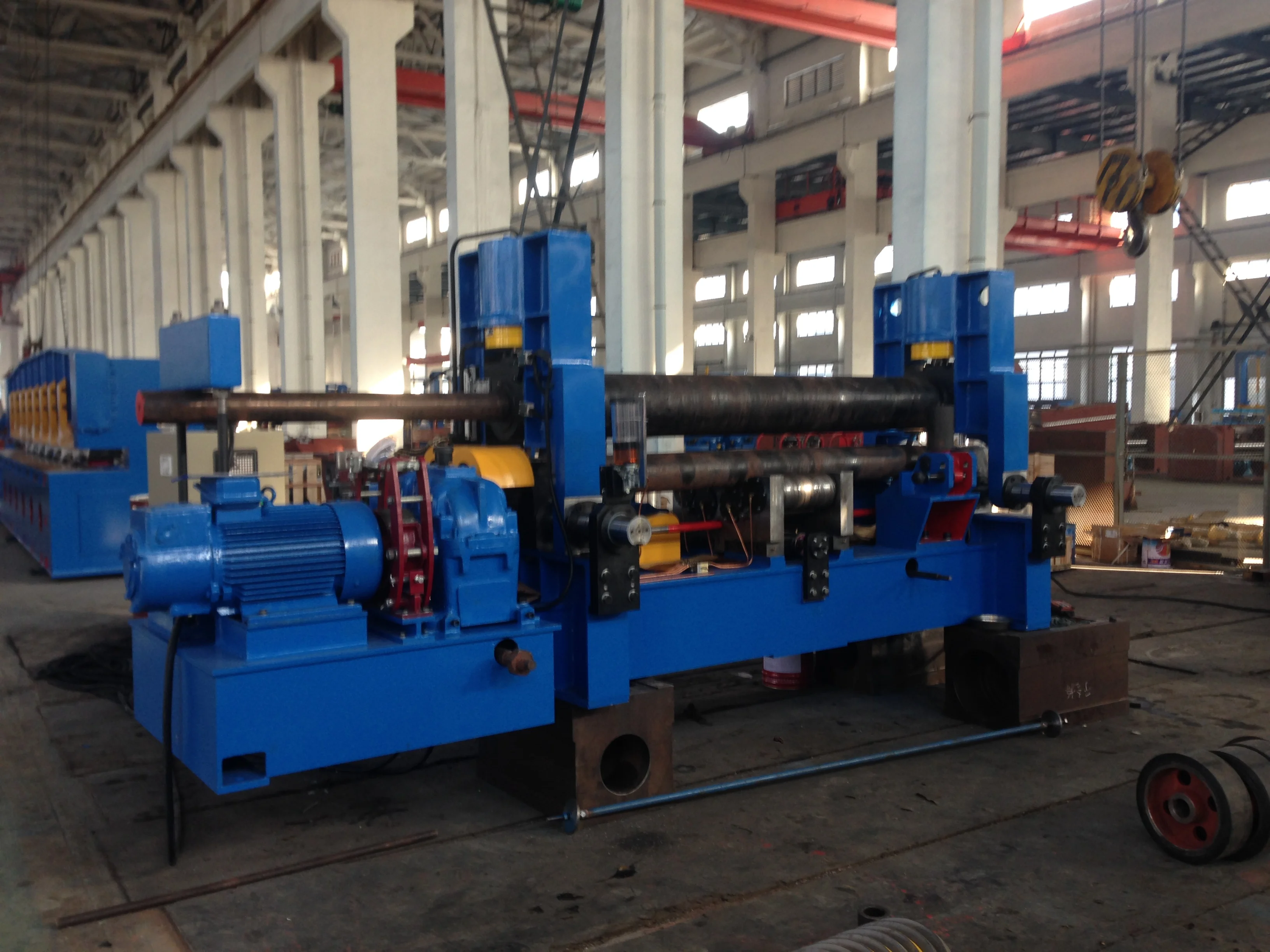

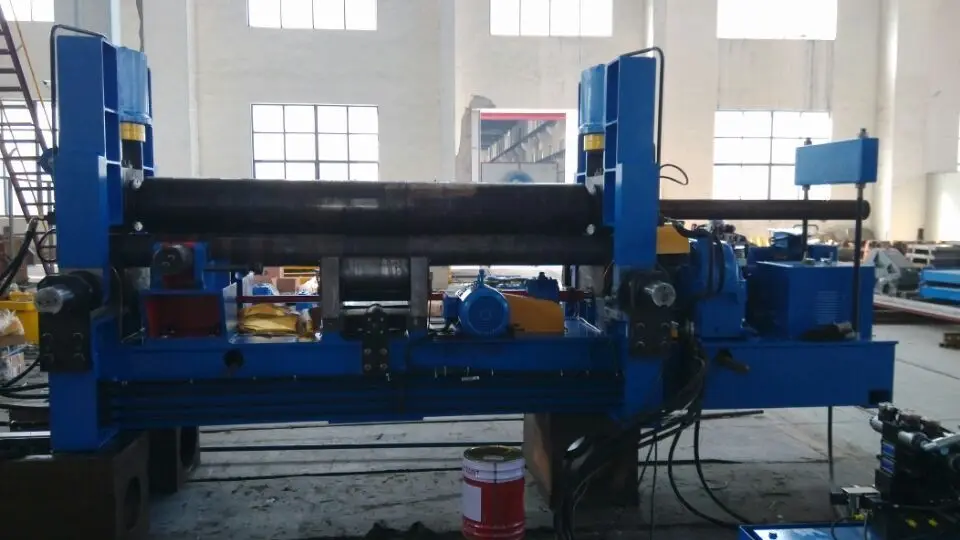

W11S гидравлический 3-валковая листопрокатного машины
Описание продукта:

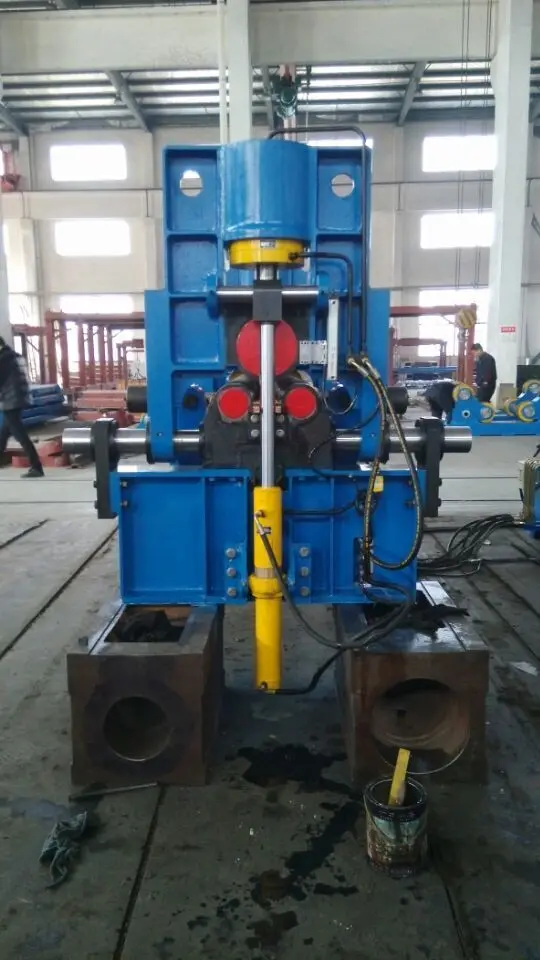

Эта машина является специальным оборудованием для скручивания пластины в кривую, цилиндр, конический в принципе трехточечного круга. Действие, как показано ниже: верхний ролик перемещается по вертикали. Мощность: Гидравлический масляный бак. Роль: надавите на пластину, чтобы деформация изгиба пластины. Верхний ролик перемещается по горизонтали. Мощность: производительный электромотор. Роль: отрегулируйте горизонтальное расстояние между верхним и нижним роликами, чтобы сделать верхнее и нижнее положение ролика ассиметричным, чтобы предварительно прикрепить край листа и отклонить длину нижнего ролика плоской зоны вращаться. Мощность: производительный электромотор. Роль: поставка крутящего момента для гибки пластины. Устройство Открывания выпадающее и сброс. Мощность: Гидравлический масляный бак. Роль: выньте готовую заготовку.
Установив длину прямой кромки свободно, верхний валик нажимает на стальную пластину непосредственно для достижения предварительного изгиба. Технические параметры прокатки с числовым программным управлением, что упрощает работу и повышает эффективность производства в значительной степени.
Технический параметр
Модель
Максимальная толщина (мм)
Максимальная ширина (мм)
Предел выхода (МПа)
Минимальный диаметр изгиба (мм)
Скорость прокатки (м/мин)
Мощность главного двигателя (кВт)
W11SNC-15 × 2000
15
2000
245
600
4
7,5
W11SNC-20 × 2000
20
2000
245
800
4
15
W11SNC-20 × 2500
20
2500
245
800
4
15
W11SNC-20 × 3000
20
3000
245
800
4
22
W11SNC-25 × 2500
25
2500
245
900
4
22
W11SNC-25 × 4000
25
4000
245
1400
4
30
W11SNC-30 × 2500
30
2500
245
1100
4
30
W11SNC-30 × 3000
30
3000
245
1200
4
37
W11SNC-30 × 4000
30
4000
245
1400
4
45
W11SNC-40 × 2500
40
2500
245
1400
4
55
W11SHNC-40 × 3000
40
3000
245
1600
4
55
Выше Наша стандартная модель, она может быть спроектирована и изготовлена в соответствии с запросом клиента.
Характеристики продукта
1. Верхнее и нижнее вождение, оно может закончить конец предварительной гибки и прокатки металлической пластины без U-turn.
2. Верхний валик-барабан, под нижним валиком находится регулируемое роликовое поддерживающее устройство, которое обеспечивает точность продукции.
3. Цилиндр прессованного масла расположен на верхнем месте, не нажимая на стержень, что позволяет экономить потребление энергии
4. Материал верхних и нижних роликов составляет 42 CrMo, ролики имеют прочную ковку с хорошей комплексной механической производительностью, хорошее ядроПрочность на разрывИ высокая твердость поверхности, она подходит для тяжелой нагрузки работы с долгим сроком службы.

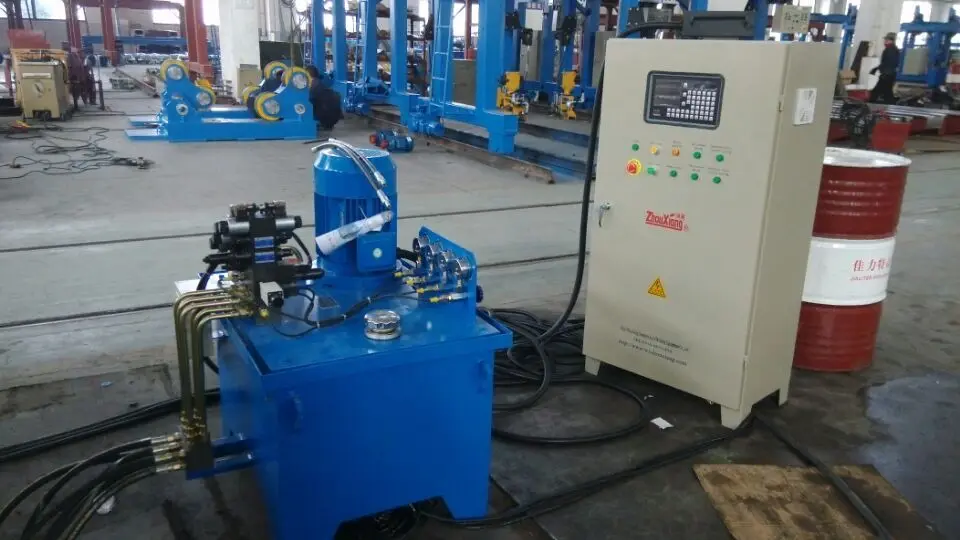

5. Эта машина имеет независимый операционный стол, чтобы сделать работу удобной для работников и безопасное соединительное устройство, для обеспечения безопасности.
6. Экономичный и применимый, экономичный, подходит для средней и толстой прокатной системы.
