256 он-лайн стекло код диска кодирование Оптическое кодировщик дсик фотоэлектрический зашифрованный диск контроль

Кодирующий диск относится к цифровому Кодировщику, который измеряет угловое смещение. Он имеет преимущества сильной разрешающей мощности, высокой точности измерений и надежной работы. Это один из наиболее часто используемых датчиков перемещения для измерения положения угла вращения вала. Кодовый диск разделен на два типа: абсолютный кодировщик и инкрементный кодировщик. Первый может непосредственно дать цифровой код, соответствующий угловому положению; Последний использует вычислительную систему для увеличения импульса, генерируемого вращающимся кодовым диском против определенного контрольного номераАДобавить и вычитания.

Dongguan Hongcheng Optical Products Co., Ltd. кодировочные материалы для дисков включают стекло, пленку, металл. ВДиски со стеклянным кодом подвержены коррозии на хромированной стеклянной поверхности со световыми и темными кодовыми каналами, которые имеют хорошую термическую стабильность, высокую точность, хрупкость и высокие cosT; Металлический кодовый диск непосредственно выгравирован с помощью сквозных и несвязанных линий, и он не является хрупким, но потому что металл не легко корродироватьНо ЛегкаяЧтобы предотвратить деформацию, что делает изделие пригодным,Точность ограничена, и ее термическая стабильность на порядок хуже, чем у стекла; Диск кода пленки экономичен, его стоимость низкая, трудно сломать и деформировать, но его точность, термическая стабильность и срок службы хуже. Диск с кодом смолы и диск со стеклянным кодом аналогичны мастерству. Он также подвергает коррозии хромирование на поверхности света и темной смолы, чтобы показать свет и темные импульсы. Высокая точность и нелегко сломать, недостатки легко пропустить код в суровых условиях и высокой температуре, цена относительно высока, и технология обработки трудно

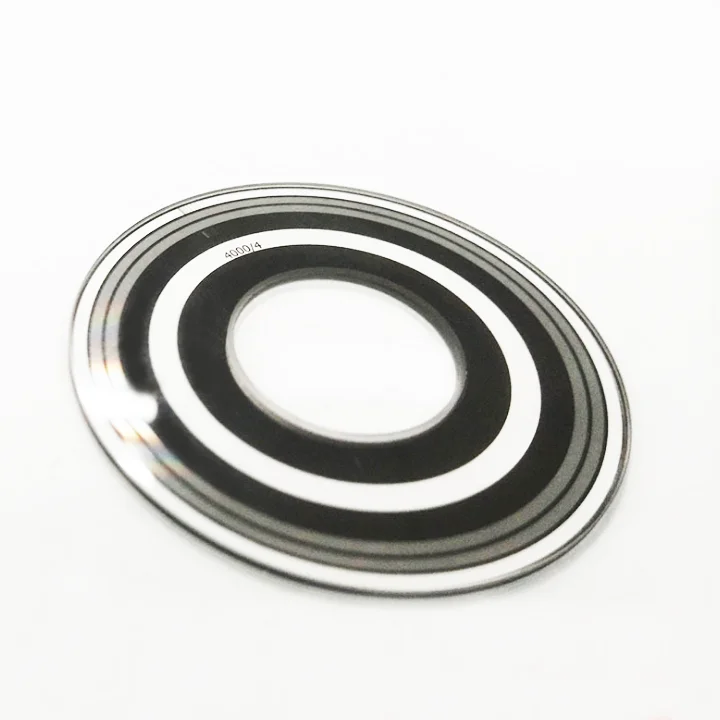

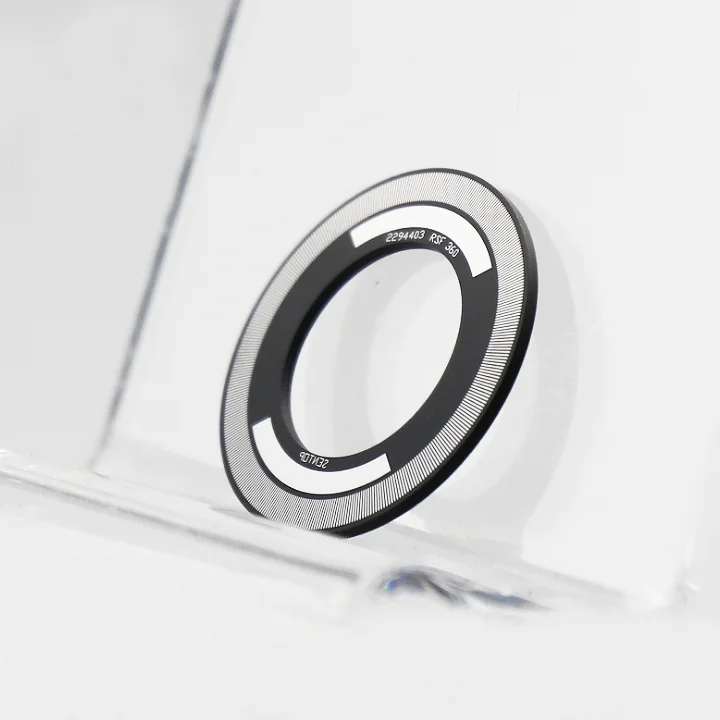

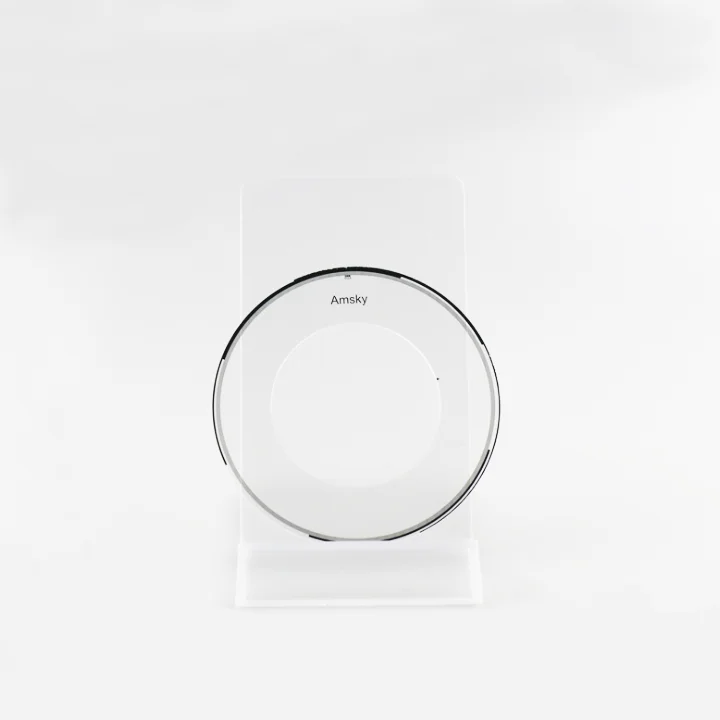

Стеклянный диск кодирования: инкрементный и отражающий диск

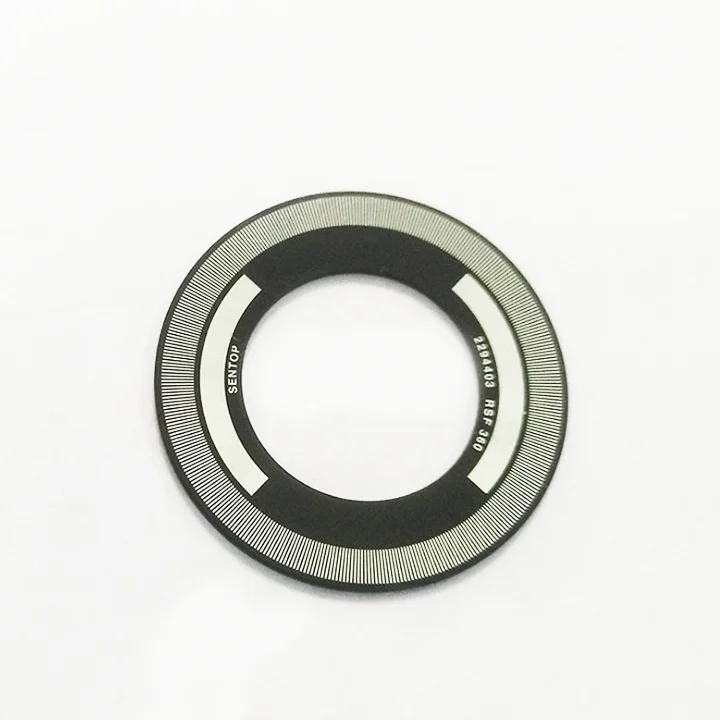

Диск кодирования пленки: диск для передачи и отражения

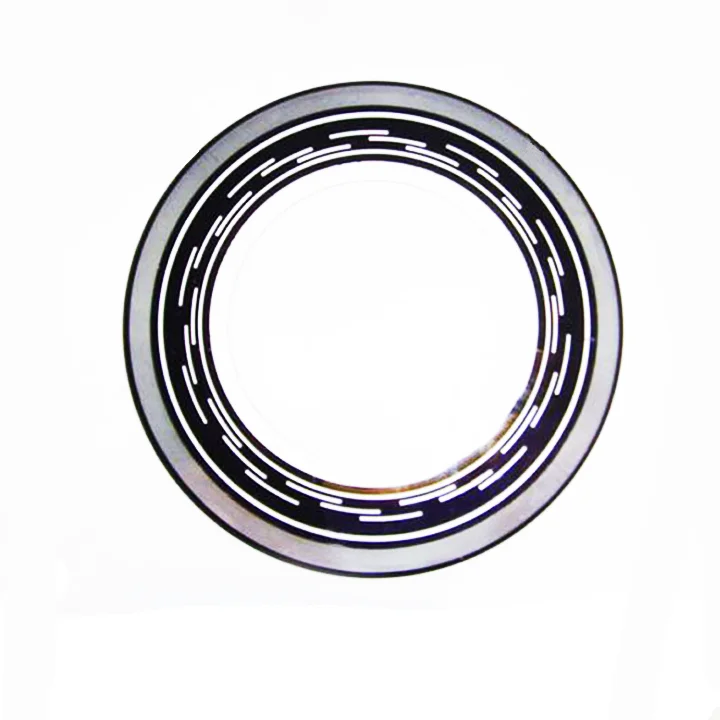

Металлический кодирование диска

Технические параметры

Размер кода: 5-300 мм

Минимальная линия резьбы: 1 мкм

Толщина: 1 мм 2 мм 2,3 мм 3 мм 4,8 мм

Точность: фотолитографическая пластина 1 мкм травление пластины 3 мкм

HONGCHENG оптического волокнаМатериал покрытия устойчив к воздействию кислот и щелочей, и износостойкость более чем в 3 раза выше, чем у обычных материалов

Содержание чертежа кодовой пластины выглядит следующим образом:

1. Нужно прикрепить материалы

2. Высокая точность

3. Общий размер,Толерантность, толщина

4. Создание рисунков эффекта: классификация положительных и отрицательных досок. (Если вы считаете ценовой фактор, вам нужно подчеркнуть, сколько увеличений разрешено видеть дефекты ниже)

5. Необходимо предоставить подробные чертежи сапр (чертежи лучше не рисовать масштабные чертежи). Выше приводится полная информация о создании калибровочной платы

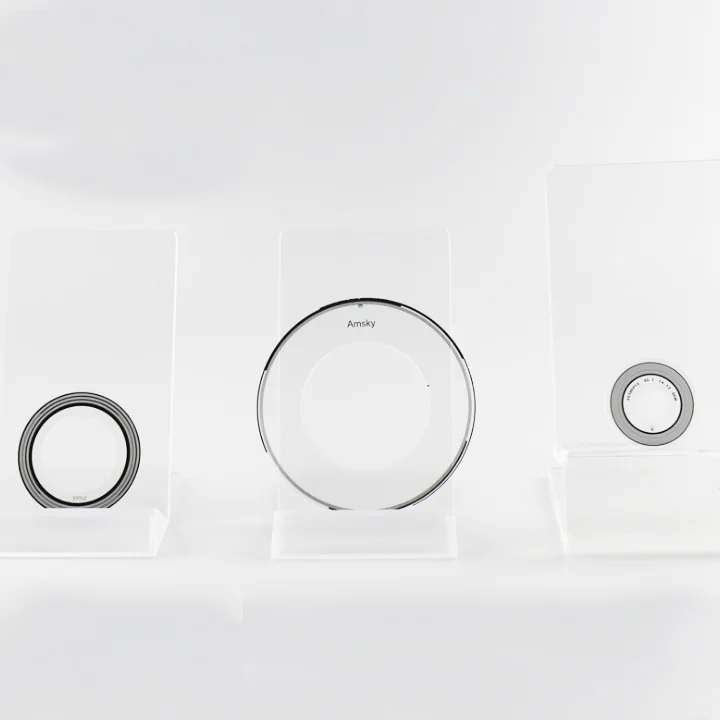

Hongcheng оптика может обеспечить стекло, пленку, металл, предоставить образцы, можно настроить обычные пары импульсных линий 256 линий, 500 линий, 1000 линий, 2400 линий, 3600 линий, 5000 линий и т. Д.

В том случае, еслиЕсть все, что я могу для вас сделать, Не стесняйтесь связаться со мной, мы рады помочь
