Медный провод общий режим дроссель и ET28 линейный

Медный провод общий режим дроссель и ET28 линейный

Категория: >>>
Поставщик: Nantong Tianyi Electronics Co., Ltd.

Цена:11,90 ₽*

Количество:

Описание и отзывы

Трекер стоимости

Месяц	Минимальная цена	Макс. стоимость
Aug-18-2025	14.37 $*	14.16 $*
Jul-18-2025	11.73 $*	11.99 $*
Jun-18-2025	14.80 $*	14.59 $*
May-18-2025	14.87 $*	14.10 $*
Apr-18-2025	11.35 $*	11.6 $*
Mar-18-2025	13.29 $*	13.73 $*
Feb-18-2025	13.48 $*	13.78 $*
Jan-18-2025	13.62 $*	13.69 $*

Характеристики

_01 _02

Горячие продажи продукции: стандартный режим дроссель (линейные фильтры)-тип ET28

Все сырье Сертифицировано UL.

Part No.:

TYC-ET28-01

Материалы:

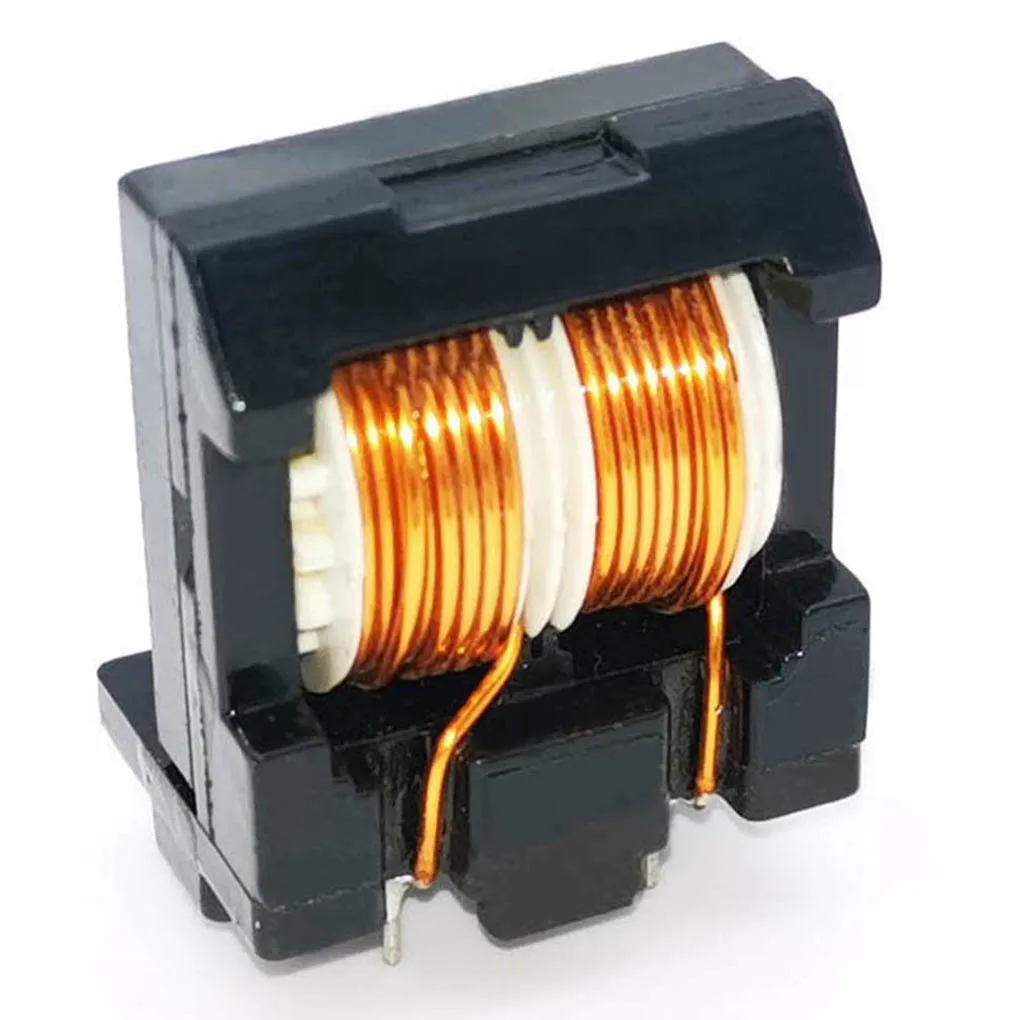

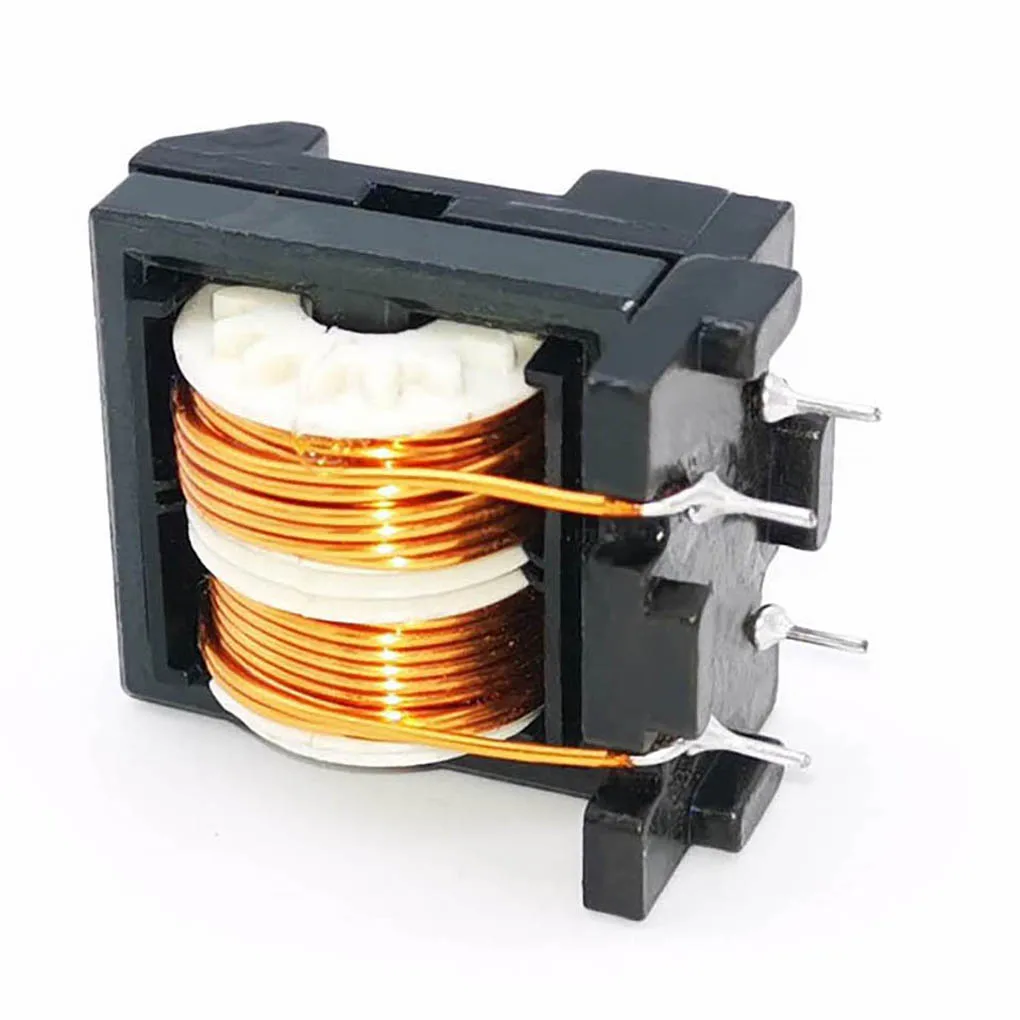

Изображение продукта:

Особенности:

Ферритовый сердечник: ET28/TL10

Настраиваемый, конкурентоспособная цена, бесплатный образец

Фенольная бобина: T375J /150 ℃ 94V-0

Хорошее послепродажное обслуживание

Медный провод: 2UEW Φ0.5мм/130 ℃

Низкий профиль и вес

Insullac: XI14-70

Повышение температуры:<55K

Припой: Sn-0.7Cu/без свинца

Приблизительная индуктивность 1% для симметричного подавления помех

Тефлоновая лента: 7 мм/300 ℃

Диапазон рабочих частот: 20 кГц-500 кГц

Рабочая температура: от-40 °C до + 125 °C

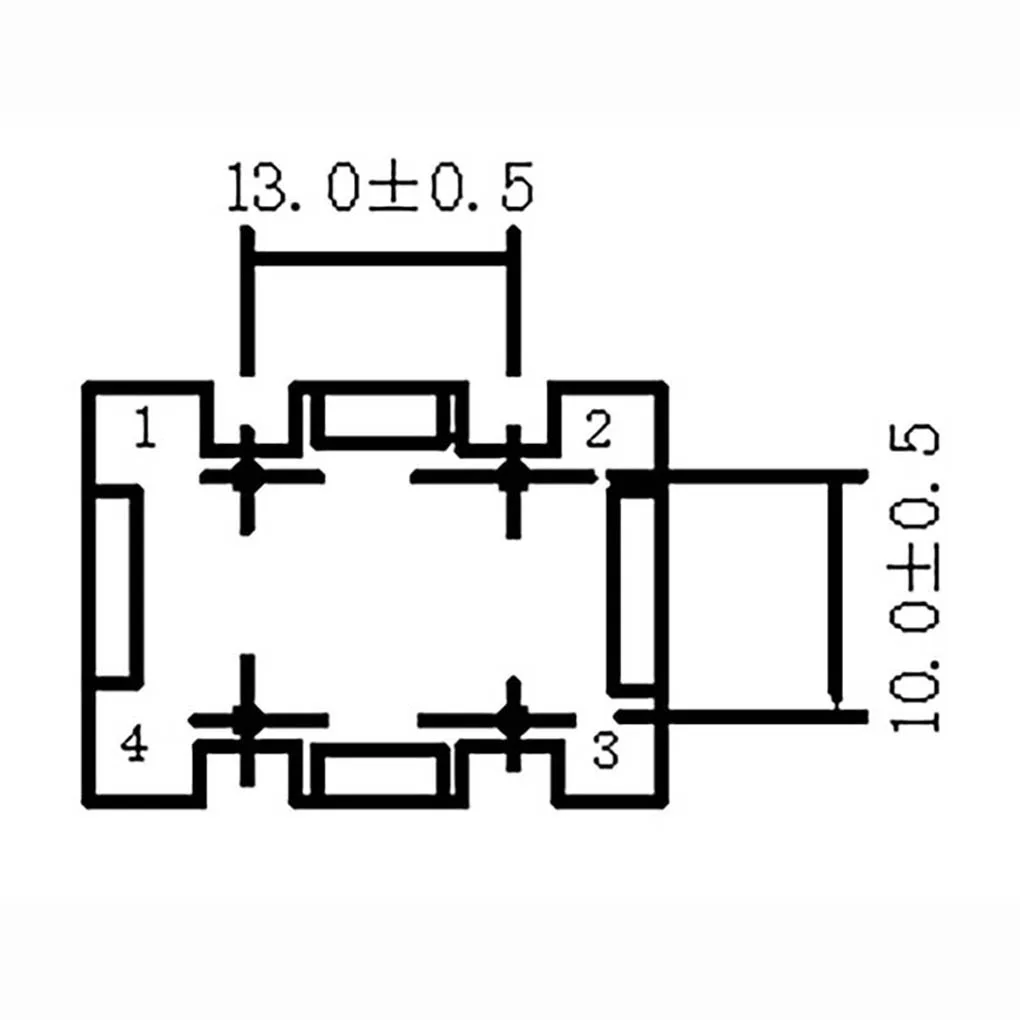

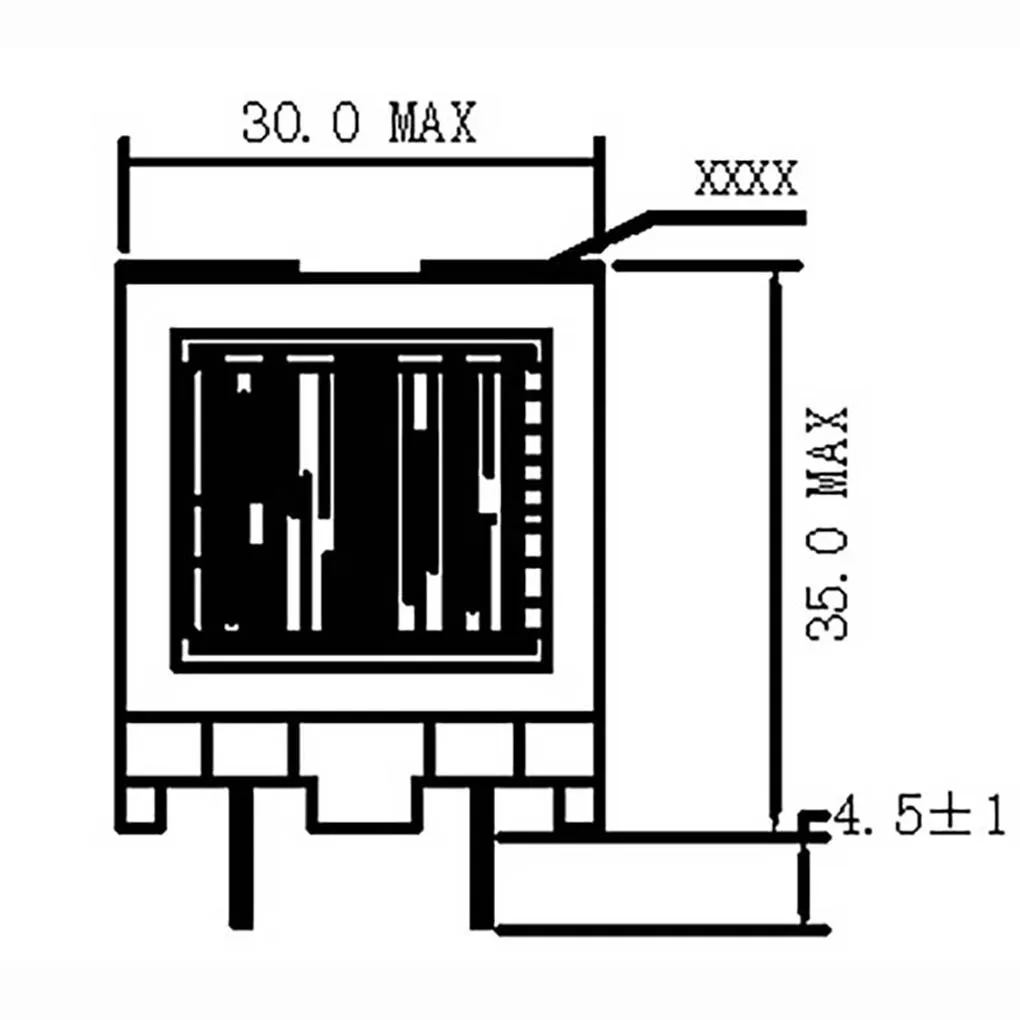

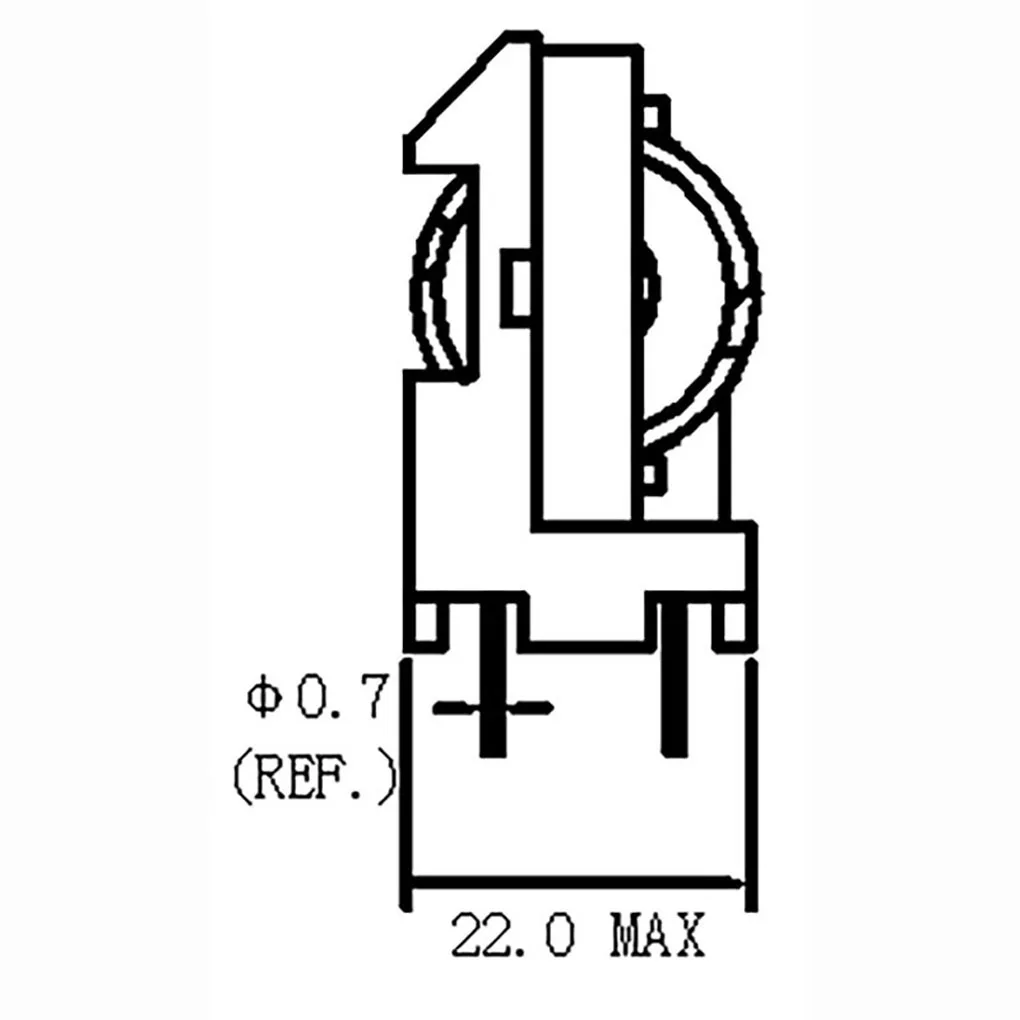

Размеры: (единица измерения: мм)

Вид спереди	Вид сбоку	Вид снизу

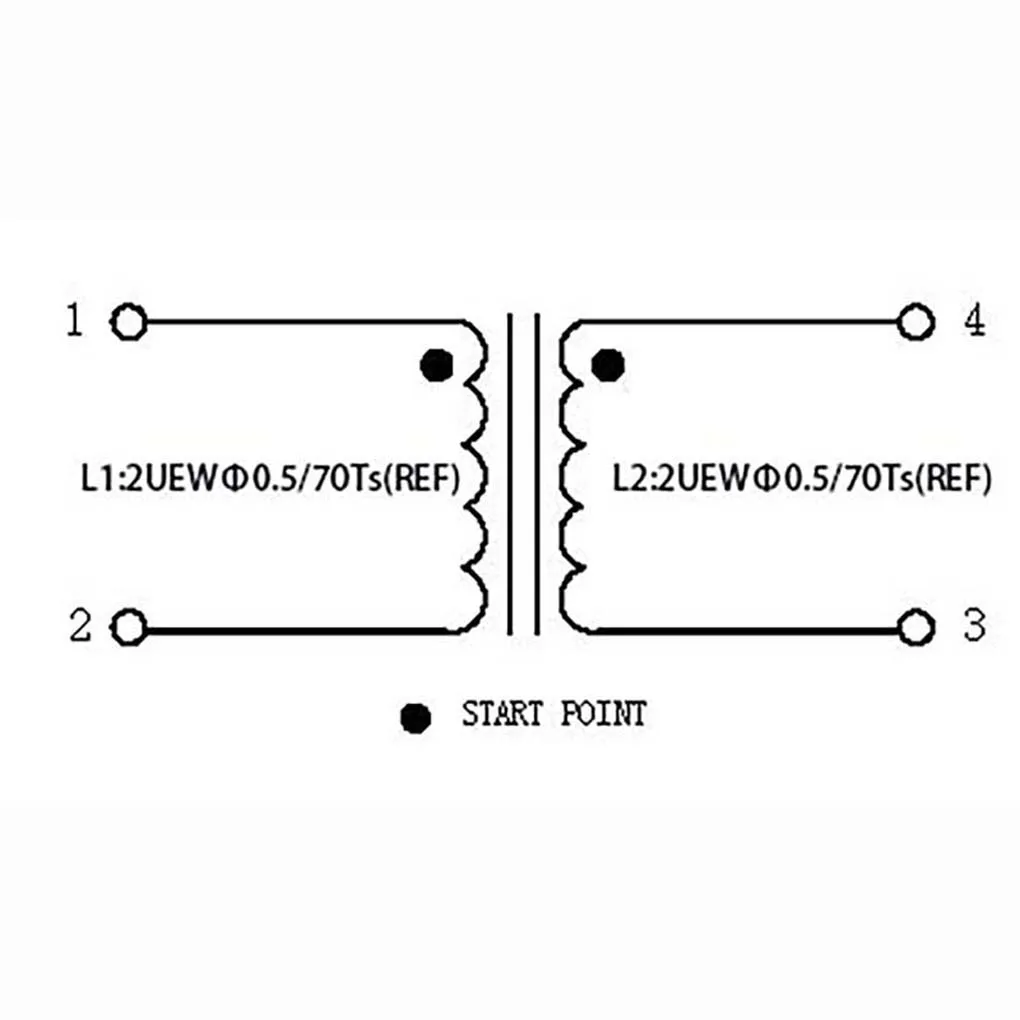

Схема

Электрические charactersistics:

Нет.

Детали

Терминалы теста

Спецификация

Условия тестирования (при 25 ℃)

Тестовые счетчики

Индуктивность

1-2

L = 15mH мин

1 кГц/1,0 V

HP4284A

4-3

L = 15mH мин

Разница индуктивности

| L1-L2 |

0.3mH Max

1 кГц/1,0 V

HP4284A

Сопротивление изоляции

Катушка-Core

100MΩ мин

DC 500V

NF2511

Наматывающее устройство катушка

100MΩ мин

Выдерживаемое Напряжение

Наматывающее устройство катушка

Не ненормальный

AC1800V 50 Гц 5mA/12Sec.

DZ2672B

Все типы:

Нет.

Название продукта

Тип

Детальный Тип

Высокая частота переменного тока трансформаторы

EE8.3, EE10, EE13, EE16, EE19, EE20, EE25, EE28, EE30, EE33, EE40, EE42, EE49, EE50, EE55, EE60, EE65, EE70, EE75, EE80, EE85

EC/ER

ER/EC20, ER/EC25, ER/EC28, ER/EC28, ER/EC29, ER/EC35, ER/EC40, ER/EC42, ER/EC49

ETD

ETD29, ETD35, ETD40, ETD49

EF16, EF20, EF25

АВФ

EFD15, EFD20/21, EFD25/26, EFD30

EDR

EDR2009, EDR2037, EDR2809, EDR2828, EDR3012, EDR3909, EDR4008

EP7, EP10, EP13

EPC

EPC11.5, EPC13, EPC19, EPC25

Эквалайзер

EQ2512, EQ2610, EQ3209, EQ4013,

Горшок

POT3016, POT3930

PQ2016, PQ2020, PQ2625, PQ2620, PQ3225, PQ3520, PQ3525, PQ3535, PQ4040, PQ49

RM6, RM8, RM10, RM12, RM14

Выбор общего режима (линейные фильтры)

ШПУЛЬКА

EE8.3, EE12, EE19, EE25

UU9.8, UU10.5, UU16

ET20, ET24, ET28, ET35

SQ1212, SQ1515, SQ2418

FT20-22, FT20-21, FT20-15, FT20-13, FT20-10

Тороидальный

6X3X2, 6X3X3, 8X5X3, 9X5X3, 9X5X4, 10X6X3, 10X6X3.5, 10X6X5, 13X8X6, 14X9X5, 20X12X6, 22X14X8, 25X15X10, 25X15X12, 25X15X13, 28X14X10, 31X19X11, 31X19X13, 32X14X11,36X23X15, 38X18X13, 49X32X16 (ферритовый сердечник); 16X10X6, 20X12.5X8, 25X16X10, 30X20X10, 30X20X15, 40X25X15, 50X40X20, 63X50X25, 80X63X25, 100X80X25, 130X100X25 (Нанокристаллический сердечник)

Индукторы (дроссельные катушки)

Пиковый/барабан

4*6, 5*7, 6*8, 8*10, 9*12, 10x12, 10*16, 14*15, 16*18, 18*20

Тороидальный

6X3X2, 6X3X3, 8X5X3, 9X5X3, 9X5X4, 10X5X4,10X6X3, 10X6X3.5, 10X6X5, 13X8X6, 14X9X5, 20X12X6, 22X14X8, 25X15X10, 25X15X12, 28X14X10, 31X19X11, 31X19X13, 32X14X11,36X23X15, 38X18X13, 49X32X16

Стержень

3X12, 3X15, 4X15, 4X20, 5X15, 5X20, 5X25, 5X30, 6X15, 6X20, 6X25, 6X30, 6X32, 6X35, 8X20, 8X30

ШПУЛЬКА

EE8.3, EE10, EE13, EE16, EER(PFC)

SMD мощных индукторов

Неэкранированный

MT, MTQ, MTF, MTG

Экранированный

MTH, MTHII, MTP, MTB, MTE, MTL, MTF

Низкая частота переменного тока трансформаторы

EI14, EI16,EI19, EI24,EI28, EI30, EI35, EI38.5, EI41,EI48, EI57, EI60, EI66, EI74, EI76, EI86, EI96, EI105, EI114

_04

_05

packingshipping

1. Вы торговая компания или производитель?

Мы являемся производителем и имеем собственную торговую компанию(Nantong Meican International Trading Co., Ltd.)

2. Каковы Преимущества вашей продукции?

У нас более 12 лет опыта в этой отрасли.
У нас есть партия высшего класса производственного оборудования, таких как полностью автоматические намоточные машины, полностью автоматическая сборка, упаковка и тестирование всех-в-одном машин.
Мы прошли сертификацию ISO9001, CQC и CE.
Наши продукты соответствуют международным стандартам качества и соответствуют экологическим стандартам ЕС. Мы имеем несколько патентов в этой области.
Конкурентоспособная цена, доставка вовремя.

3. Как насчет вашего послепродажного обслуживания?

Мы ответим клиенту в течение часа после подачи жалобы на качество. Также нам нужна помощь клиента, чтобы предоставить соответствующие фотографии и видео, и закончить исследование аварии в течение 24 часов. Если это наша ответственность, мы дадим отчет 8D в течение 48 часов, и все дефектные продукты будут возвращены или заменены. Гарантийный срок составляет 2 года.

4. Предоставляете ли вы настраиваемые продукты?

Да, мы можем настроить продукцию по вашим требованиям.

5. Бесплатный образец?

Да, это так.

6. Что насчет времени выполнения заказа?

Образцы требуют 2-7 дней, Время массового производства обычно составляет около 1-3 недель, но это зависит от количества заказа.

7. Каков Ваш Минимальный заказ для массового производства?

500 шт, но любые небольшие пробные заказы приветствуются.

8. Каковы Ваши условия оплаты?

Мы принимаем T/T, L/C.

9. Вы проверяете все ваши proudcts перед отправкой?

Да, мы 100% тестируем перед отправкой, и у нас есть полностью автоматические испытательные установки, которые могут уменьшить человеческую ошибку.
