Дальнее расстояние 2 4 ГГц BLE 5 низкое энергопотребление направление и резьбовой модуль
- Категория: Bluetooth модули и адаптеры >>>
- Поставщик: Shenzhen,RF-Star,Technology,Co.,Ltd.
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Sep-18-2025 | 350.30 $* | 368.88 $* |
| Aug-18-2025 | 347.66 $* | 364.47 $* |
| Jul-18-2025 | 291.68 $* | 306.71 $* |
| Jun-18-2025 | 341.5 $* | 358.24 $* |
| May-18-2025 | 297.24 $* | 312.34 $* |
| Apr-18-2025 | 335.21 $* | 352.1 $* |
| Mar-18-2025 | 332.41 $* | 349.28 $* |
| Feb-18-2025 | 329.86 $* | 345.57 $* |
| Jan-18-2025 | 326.4 $* | 342.83 $* |
Характеристики
Описание продукта:
Дальность 2,4 GHz BLE 5,2 низкая энергия BLE направление поиска и потока модуль nRF52811

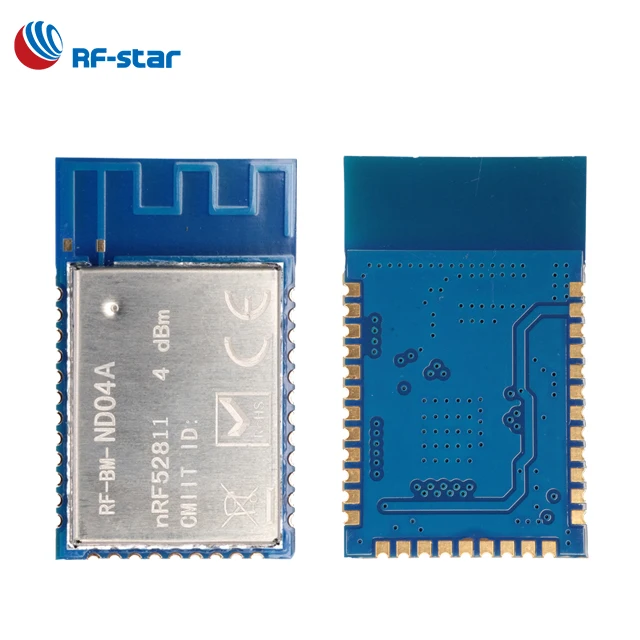

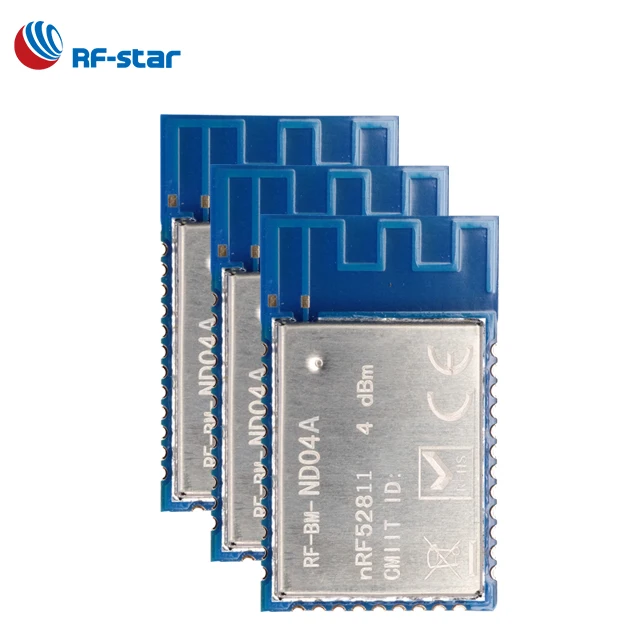

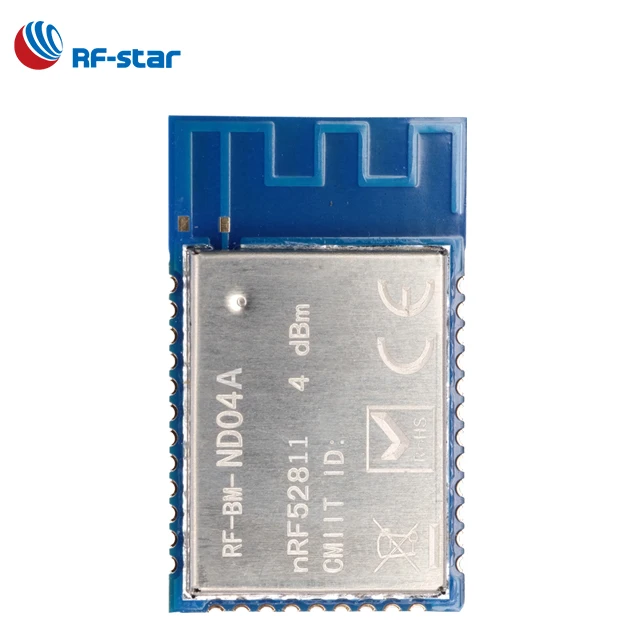

RF-BM-ND04A-это радиочастотный модуль, основанный на Скандинавском BLE SoC nRF52811QFAA с ARM®Cortex®-M4 32-битный процессор. Он интегрирует 32,768 кГц и кристалл 32 МГц, фильтр LC, соответствие антенны и меандер линия инвертированная-F PCB антенна. Он отличается низким энергопотреблением, надежным расстоянием подключения и жесткой надежностью. Он поддерживает BLE®5,2 низкое энергопотребление, определение направления и поток, и может быть предварительно запрограммирован с помощью протокола связи последовательного интерфейса для простого программирования. Он включает в себя ряд аналоговых и цифровых интерфейсов, таких как ADC, PDM, PWM, UART, SPI и I2C. 1,27 мм Шаг штамп палка пакет для легкой сборки и экономически эффективной конструкции PCB. RF-BM-ND04A является pin-к-pin совместим с RF-BM-ND04.
Параметры RF-BM-ND04A
|
Чипсет |
NRF52811QFAA |
|
Электропитание напряжения |
1,7 V ~ 3,6 V, рекомендуется для 3,3 V |
|
Частота |
2402 МГц ~ 2480 МГц |
|
Мощность передачи |
-20,0 дБм ~ + 4,0 дБм (Типичный: 0 дБм) |
|
Чувствительность приема |
-Чувствительность 97 дБм в 1 Мбит/с Bluetooth®Короче спереди и длиннее сзади)Вт солнечной энергии в режиме -104Чувствительность dBm в Bluetooth 125 кбит/с®Короче спереди и длиннее сзади)W Режим энергии (Дальний диапазон) |
|
Потребляемая мощность |
4,6 мА пиковый ток в TX (@ 0 dBm) 4,6 мА пиковый ток в RX |
|
Скорость передачи данных |
BL®5,2: 2 Мбит/с, 1 Мбит/с, 500 кбит/с и 125 кбит/с IEEE 802.15.4-2006: 250 кбит/с Правильность 2,4 ГГц: 2 Мбит/с, 1 Мбит/с |
|
Интерфейс |
ADC, PDM, PWM, UART, SPI и I2C |
|
GPIO |
29 |
|
С украшением в виде кристаллов |
32 МГц, 32,768 кГц |
|
Оперативная память |
24 Кб |
|
Флэш-память |
192 Кб |
|
Пакет |
Смт упаковка |
|
Частота ошибок |
± 20 кГц |
|
Измерение |

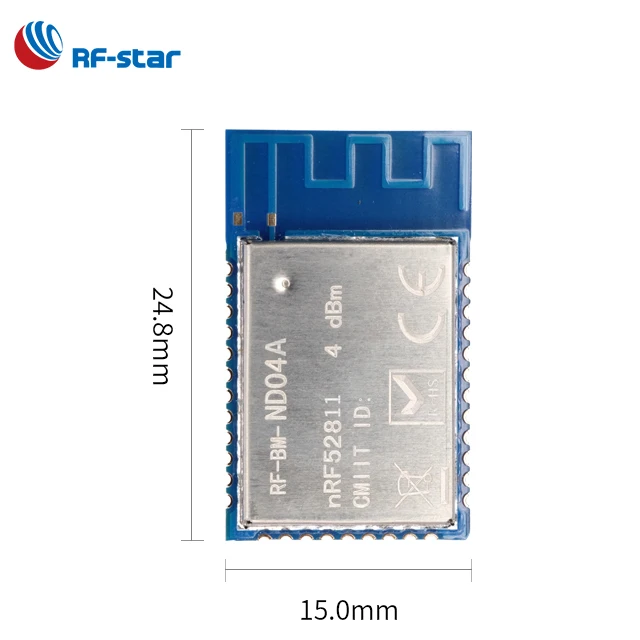

24,8 мм x 15,0 мм x (2,3 ± 0,1) мм |
|
Тип антенны |
Антенна PCB, полуотверстие интерфейса |
|
Рабочая температура |
-40℃ ~+ 85℃ |
|
Температура хранения |
-40℃ ~+ 125℃ |
Pin-код функции RF-BM-ND04A
|
Pin-код |
Название |
Чип Pin-код |
Контактный тип |
Описание продукта: |
|
-1 шт. |
GND |
GND |
GND |
GND |
|
2 |
VCC |
VCC |
Мощность |
Источник питания 1,7 V ~ 3,6 V, рекомендуемый 3,3 V |
|
3 |
P21 / RST |
P0_21/сброс |
I/O |
Сброс, активный низкий. |
|
4 |
P22 |
P0_22 |
I/O |
|
|
5 |
P23 |
P0_23 |
I/O |
|
|
6 |
P24 |
P0_24 |
I/O |
|
|
7 |
P25 |
P0_25 |
I/O |
|
|
8 |
P28 |
P0_28 / AIN4 |
I/O |
|
|
9 |
P29 |
P0_29 / AIN5 |
I/O |
|
|
10 |
P30 |
P0_30 / AIN6 |
I/O |
|
|
11 |
P26 |
P0_26 |
I/O |
|
|
12 |
P27 |
P0_27 |
I/O |
|
|
13 |
P02 |
P0_2 / AIN0 |
I/O |
|
|
14 |
P03 |
P0_3 / AIN1 |
I/O |
|
|
15 |
P04 |
P0_4 / AIN2 |
I/O |
|
|
16 |
P05 |
P0_5 / AIN3 |
I/O |
|
|
17 |
P06 |
P0_6 |
I/O |
|
|
18 |
P07 |
P0_7 |
I/O |
|
|
19 |
P08 |
P0_8 |
I/O |
|
|
20 |
P09 |
P0_9 |
I/O |
|
|
21 |
P10 |
P0_10 |
I/O |
|
|
22 |
P11 |
P0_11 |
I/O |
|
|
23 |
P12 |
P0_12 |
I/O |
|
|
24 |
P13 |
P0_13 |
I/O |
|
|
25 |
P14 |
P0_14 |
I/O |
|
|
26 |
P15 |
P0_15 |
I/O |
|
|
27 |
P16 |
P0_16 |
I/O |
|
|
28 |
SWDIO |
JTAG/SWD |
I/O |
Последовательный Провод Отладки I/O для отладки и программирования |
|
29 |
SWCLK |
Джтаг CLK |
I/O |
Последовательный провод отладочный ввод часов для отладки и программирования |
|
30 |
P17 |
P0_17 |
I/O |
|
|
31 |
P18 |
P0_18 |
I/O |
|
|
32 |
P19 |
P0_19 |
I/O |
|
|
33 |
P20 |
P0_20 |
I/O |
BLE применение
Nordic nRF52 модуль
Набор для разработки
