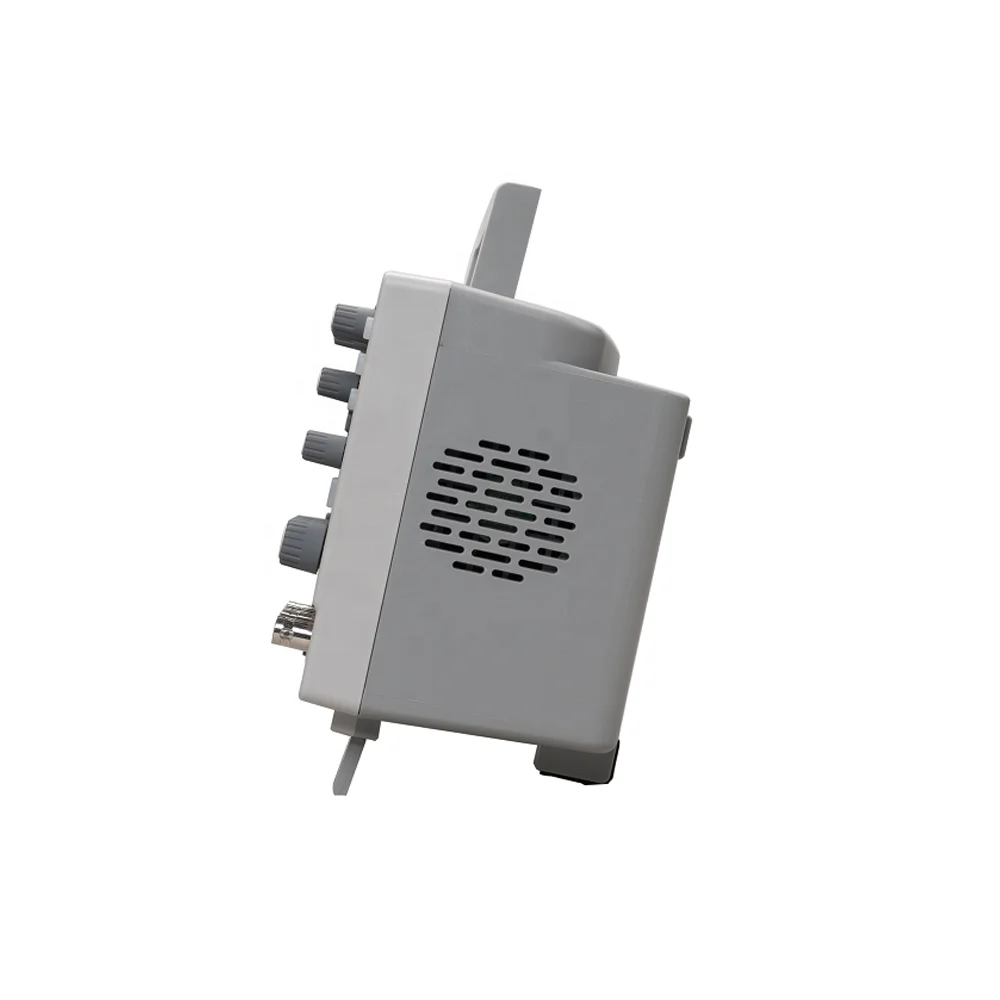

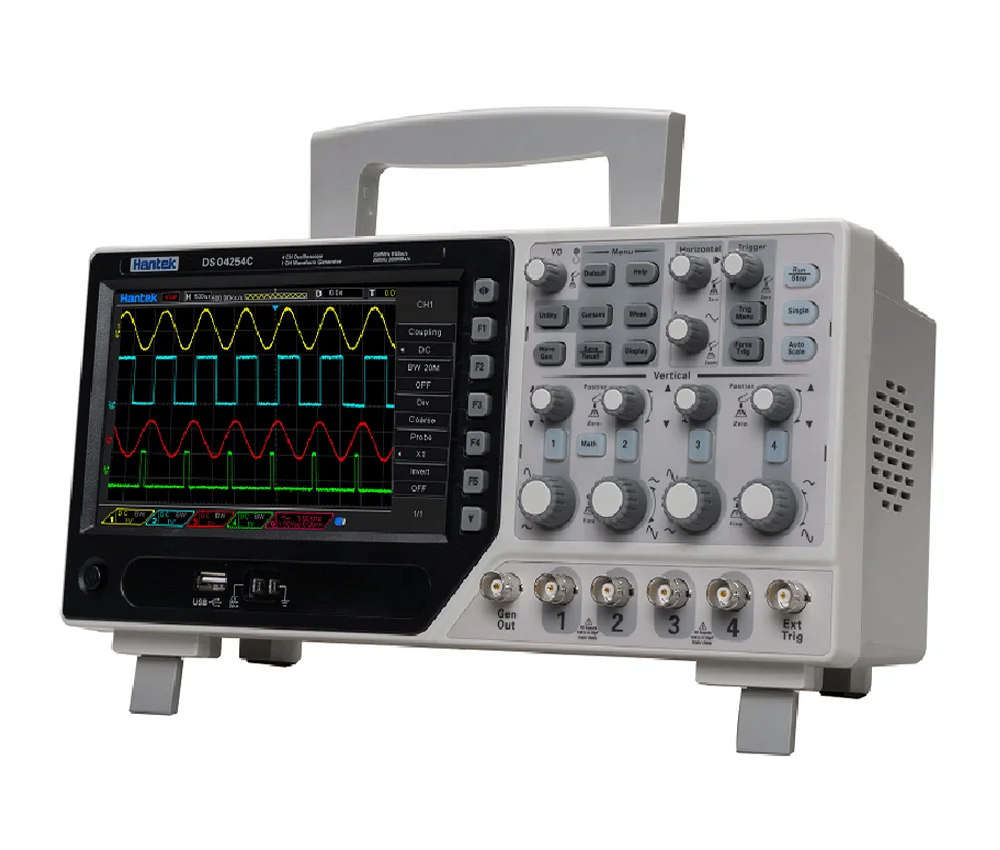

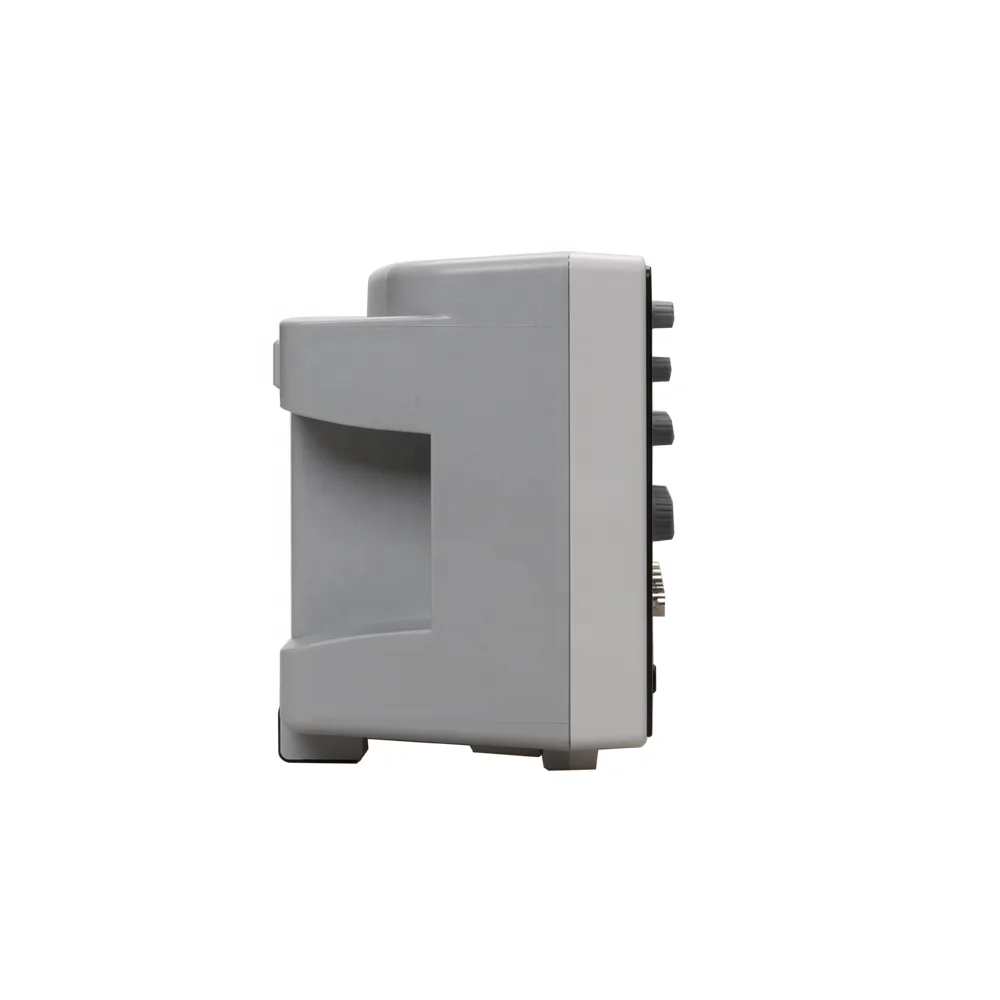

DSO4254C/4204C /4104C /4084C Hantek 4 канальный цифровой запоминающий осциллограф
DSO4254C/4204C /4104C /4084C Hantek 4 канальный цифровой запоминающий осциллограф
DSO4254C/4204C /4104C /4084C Hantek 4 канальный цифровой запоминающий осциллограф
DSO4254C/4204C /4104C /4084C Hantek 4 канальный цифровой запоминающий осциллограф
DSO4254C/4204C /4104C /4084C Hantek 4 канальный цифровой запоминающий осциллограф

DSO4254C/4204C /4104C /4084C Hantek 4 канальный цифровой запоминающий осциллограф


Поделиться:


Цена:27 543,68 ₽ - 37 490,00 ₽*

Количество:



Описание и отзывы


Трекер стоимости

Месяц Минимальная цена Макс. стоимость
Aug-19-2025 34980.3 $* 35680.12 $*
Jul-19-2025 28369.95 $* 28936.17 $*
Jun-19-2025 34429.53 $* 35118.14 $*
May-19-2025 34153.2 $* 34836.30 $*
Apr-19-2025 27268.35 $* 27813.89 $*
Mar-19-2025 33602.19 $* 34274.2 $*
Feb-19-2025 33327.71 $* 33994.31 $*
Jan-19-2025 33052.49 $* 33713.45 $*

Характеристики

DSO4004C серии

Информация о продукте:
4CH осциллограф с 1CH Arbitary/функция генератор сигналов, независимых клавиш осциллографа и генератор сигналов, который легко работать в одно и то же время .. На рост от 80 до 250 МГц полоса пропускания, минимальный диапазон измерения 500μV /div,1GS/s частота дискретизации, продвинутой цифровой триггерной системой, высокая чувствительность триггера, низкий триггер дрожания, высокое разрешение 7 дюймов 64 к цветной сенсорный экран TFT (800*480)

Особенности:

  • 4CH осциллографа + EXT + AFG + DVM + Функция автоматического диапазон
  • На рост от 80 до 250 МГц полоса пропускания, минимальный диапазон 500μV /div,1GS/s частота дискретизации.
  • Более чем 32 видов автоматическое измерение по функции
  • Передовой цифровой триггерной системой, высокая чувствительность триггера.
  • Более 14 типов триггерной функции: край, сверхурочно, пульс, узор, интервал и т. д.
  • Последовательной шины всплывающие предупреждения и панель расшифровки жидкокристаллического дисплея,Протоколов шины информацию можно быстро и интуитивно отображаться в виде таблицы.
  • Функция/Произвольное генератор сигналов25 МГц, 12 битов, 200 МГц DDS, генератора сигналов произвольной формы/прямоугольная волна/Синусоидальная волна/Треугольная волна/Трапециевидный волновой/Импульсная волна/DC и т. д.,Легко имитации датчика.
  • Встроенный USB хост/устройство удобно общаться с персональными компьютерами. Поддержка U-накопитель Флешка/systerm update.
  • Поддержка различных SCPI rЭмоции система управления
  • Поддержка дополнительного RS232 порт, порт LAN (локальной сети). (По желанию)
  • Стабильное и надежное качество, прочный и долговечный.





















































Модель DSO4254C DSO4204C DSO4104C DSO4084C
Пропускная способность 250 МГц 200 МГц 100 МГц 80 МГц

По горизонтали
Образец диапазон скорости цифрового потока 1GS/s
Сигналов интерполяции (Sin x)/x
Длина записи Максимальная 64K образцов в одноканальный;
Максимум 32K образцов в Двухканальный (4K, 32K необязательно)
SEC/DIV диапазон 2ns/div ~ 100s/div
1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 5 последовательности

Частота дискретизации и

Точность задержки времени		 ± 50ppm

Точность измерения времени Дельта

(Полная пропускная способность)

Покадровый, обычный режим

± (Возможен пробный заказ 1 интервал + 100ppm × показаний + 0.6ns)

> 16 средних показателей

± (Возможен пробный заказ 1 интервал + 100ppm × показаний + 0.4ns)
Образец интервал = s/div ÷ 200
Вертикальный
AD конвертер 8-бит,
Каждый канал выборку одновременно
Вольт/DIV диапазон 500 μV/div до 10V/div при вводе с байонетным коаксиальным разъемом
Диапазон местоположения 500 μV/div ~ 20 мВ/div, ± 400mV
50мв/div ~ 200 мВ/div, ± 2V
500mV/div ~ 2V/div, ± 40V
5V/div ~ 10V/div, ± с алюминиевой крышкой, 50В
Выбор аналоговая полоса пропускания предела, типичный 20 МГц
Низкая амплитудно-частотная характеристика (-3db) ≤ 10 Гц на BNC
Времени нарастания импульсов на BNC, типичный DSO4254C DSO4204C DSO4104C DSO4084C
<1.4ns ≤ 1.8ns <3.5ns ≤ 4.4ns
DC усиления точность ± 3% для нормального или среднего режима приобретения, 10V/div до 10мв/div
± 4% для нормального или среднего режима приобретения, 5mV/div до 500 μV/div
  Примечание: полоса пропускания снижена до 6 МГц при использовании 1X зонд.

Приобретение
Приобретение режимов Нормальный, пиковое обнаружение, средняя и HR
Тариф приема, типичный До 2000 сигналов вывода в секунду на канал (нормальный режим приобретения, не для измерения температуры)
Последовательность Режим приобретения Приобретение времени остановки


Нормальный, пиковое Обнаружение

 На одной сбора по всем каналам одновременно
  Средний После N приобретений по всем каналам одновременно, N, может быть установлен на 4, 8, 16, 32, 64 или 128

Триггер
Режим Автоматический, нормальный
Уровень CH1 ~ CH4 ± 4 делений от центра экрана
EXT 0 ~ 3,3 V
Выравнивание диапазон 20ns ~ 10s
Точность уровня триггера
 CH1 ~ CH4 0.2div × Вольт/div в ± 4 делений от центра экрана
EXT ± (6% настройки + 40mV)
Фронту сигнала
Наклон Подъем, падение, роста и падения
Источник света
 CH1 ~ CH4/EXT
Длительность импульса:
Полярности Положительный или отрицательный
Состояние (в тех случаях, когда) <, >,& Ne;=
Источник света CH1 ~ CH4
Ширина диапазона 8ns ~ 10s
Разрешение 8ns
Видео вспышка триггера
Стандарт сигнала NTSC PAL
Источник света CH1 ~ CH4
Синхронизации ScanLine, LinrNum, OddField, EvenField и AllField
Склон
Наклон Расти, падать,
Состояние (в тех случаях, когда) <, >,& Ne;=
Источник света CH1 ~ CH4
Временной диапазон 8ns ~ 10s
Разрешение 8ns
Триггерный триггер
Источник света CH1 ~ CH4
Полярности Положительный или отрицательный
Временной диапазон 8ns ~ 10s
Разрешение 8ns
Окно триггер
Источник света CH1 ~ CH4
Узор триггер
Шаблон 0: нижний уровень 1: высокий уровень;
Уровень CH1 ~ CH4
Интервал запуска
Наклон Расти, падать,
