Высококачественные низкочастотные Индукционные Нагреватели на кВт печатные платы управления нагревателем

Индукционный нагрев нагревает сам металлический цилиндр, а дополнительный теплоизоляционный материал можно обернуть на бочку, чтобы сохранить тепло одновременно. Это значительно уменьшает потери тепла и улучшает тепловую эффективность, достигая значительного эффекта. Со стороныЭкономия до 30% ~ 70% электроэнергии.

В качестве замены традиционных электротермальных продуктов, он широко используется в нагревании и энергосбережении пластмассовых и резиновых изделий, химической промышленности, медицине, пищевых продуктах, энергии, печати, строительных профилей и других отраслях промышленности, такие как: пластмассовая проволока, продувка пленки, Грануляция, литье под давлением и другое Отопление; Экструдер для производства кабелей, Экструзионная машина, термопластичная пластиковая труба, профильное производственное Отопление; Трубное отопление, термостатический контроль нагрева и т. д.

Диапазон применения индукционной платы управления:

1. Промышленный нагрев;

2. Отрасли строительных материалов, такие как: производственная линия газовых труб, производственная линия пластиковых труб, PE пластиковая твердая плоская сеть, geonet блоки, автоматические выдувные формовочные машины, PE сотовая панель производственной линии, однослойная и двухслойная гофрированная труба экструзионная линия, составная воздушная подушка пленка машина, твердая ПВХ труба, Линия по производству пенопластовых труб, линия по производству прозрачных листов PP, Экструзионная труба из пенополистирола, стретч-пленка PE;

3. Основной набор высокомощной коммерческой индукционной плиты;

4. Энергия, пищевая промышленность, такие как: нагревание трубопроводов сырой нефти; Пищевое оборудование, например: машина для обжига нуждается в электрическом нагревательном оборудовании и т. Д.;

5. Медицинская и химическая промышленность, такие как: специальная линия по производству медицинских пакетов для инфузии, пластиковое оборудование, химическая промышленность, трубопровод для жидкого отопления и так далее;

6. Отрасли строительных материалов, такие как: производственная линия газовых труб, производственная линия пластиковых труб, PE пластиковая твердая плоская сеть, geonet блоки, автоматические выдувные формовочные машины, PE сотовая панель производственной линии, однослойная и двухслойная гофрированная труба экструзионная линия, составная воздушная подушка пленка машина, твердая ПВХ труба, Основной слой пенопласта трубы линии, PP прозрачный лист экструзии производственной линии, пенополистирол экструзии трубы, PE стретч-пленки.

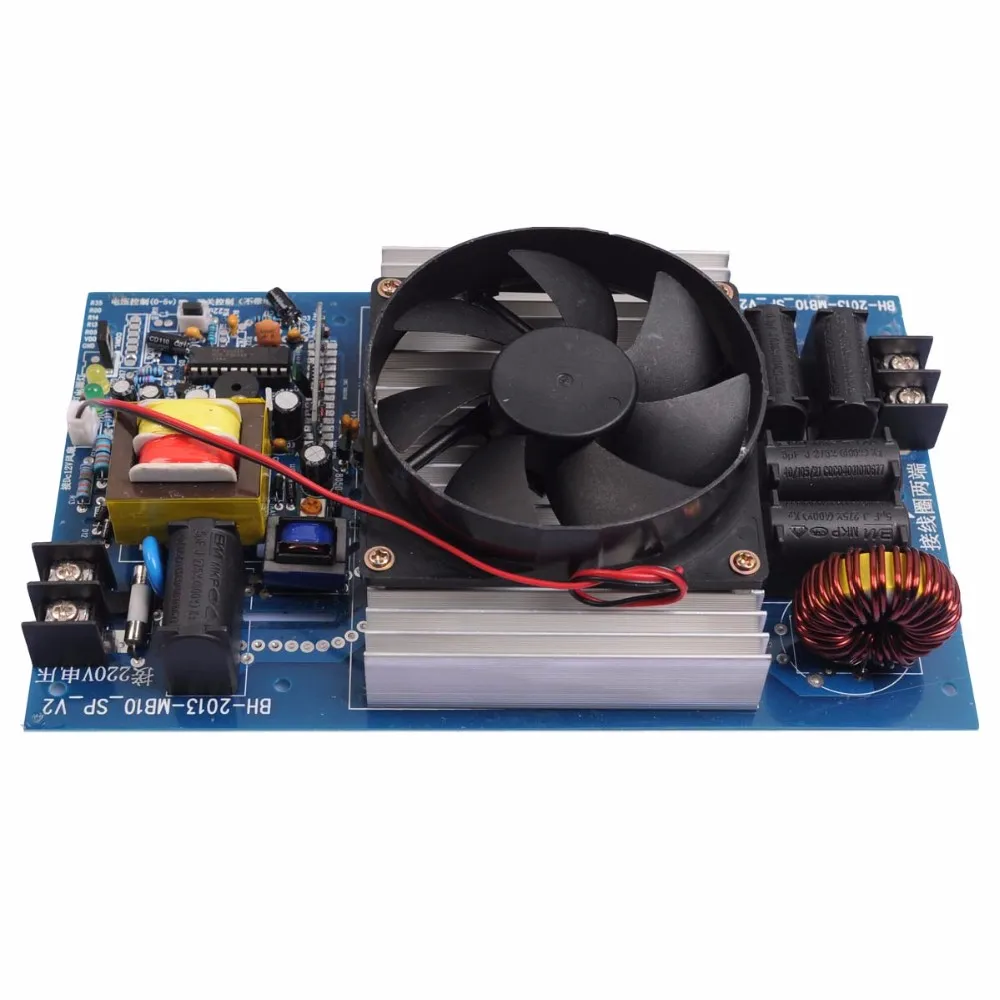

1. Инструкции для 2,5 кВт материнская плата в сборе

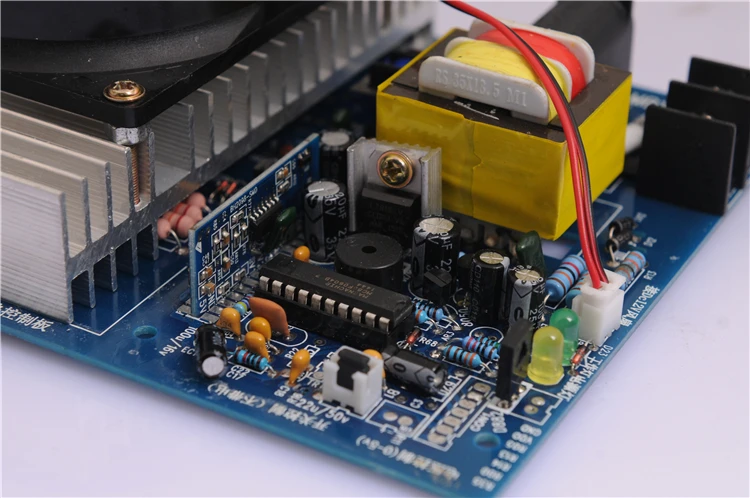

(1) Есть 3 света, соответственно указывающие мощность, работу и неисправность. «Питание» и «работа» включены, если машина работает должным образом и «ошибка» выключена. Если есть беговая дорожка, «Питание» и «работа» выключены, и «ошибка» включена.

(2) для получения доступа к питанию Подключите к 2 столбам с надписью «AC 220V». Нет необходимости различать провод L или N.

(3) катушки крепятся к 2 столбам, которые показывают «два конца катушек». Затяните винт.

(4) плата настроена на работу при включении питания. Черная короткозамыкаемая линия на розетке «мягкого выключателя» может управлять коротким замыканием. Вы также можете начать машину аккуратно сняв микросхема с защитой от короткого замыкания линии, затем подключите один конец соединительной свинца (двухжильный шнур с вилкой 2-контактный разъем на каждом конце) К розетке мягкого переключателя, а другой конец-к двум контактам контроллера therrmostat.

2. Уведомления о 2,5 кВт электромагнитного нагрева плата управления

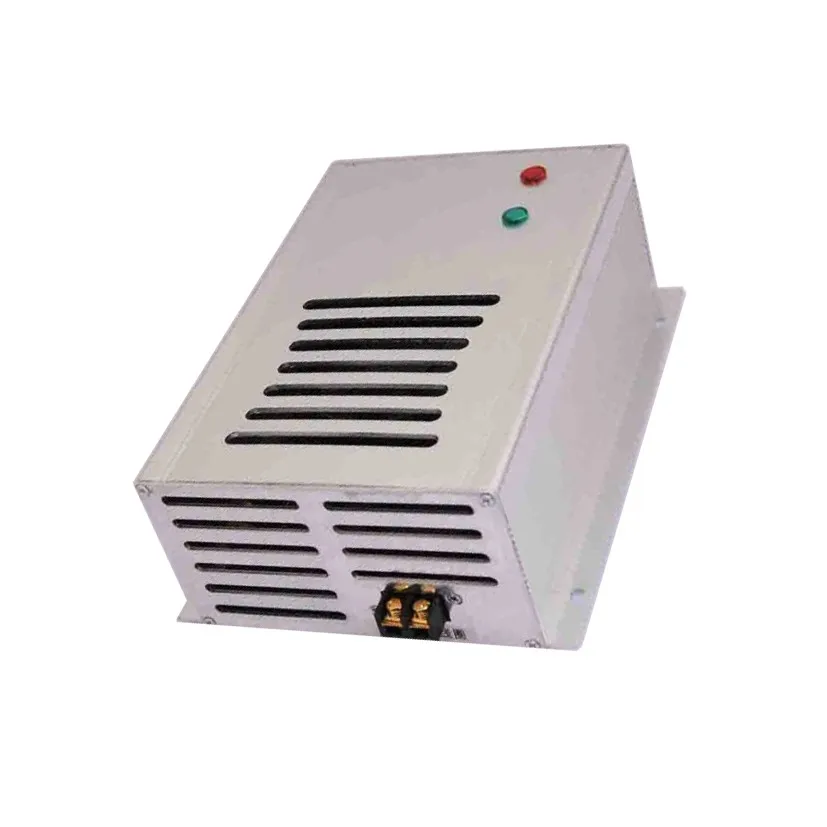

(1) Требования к корпусу

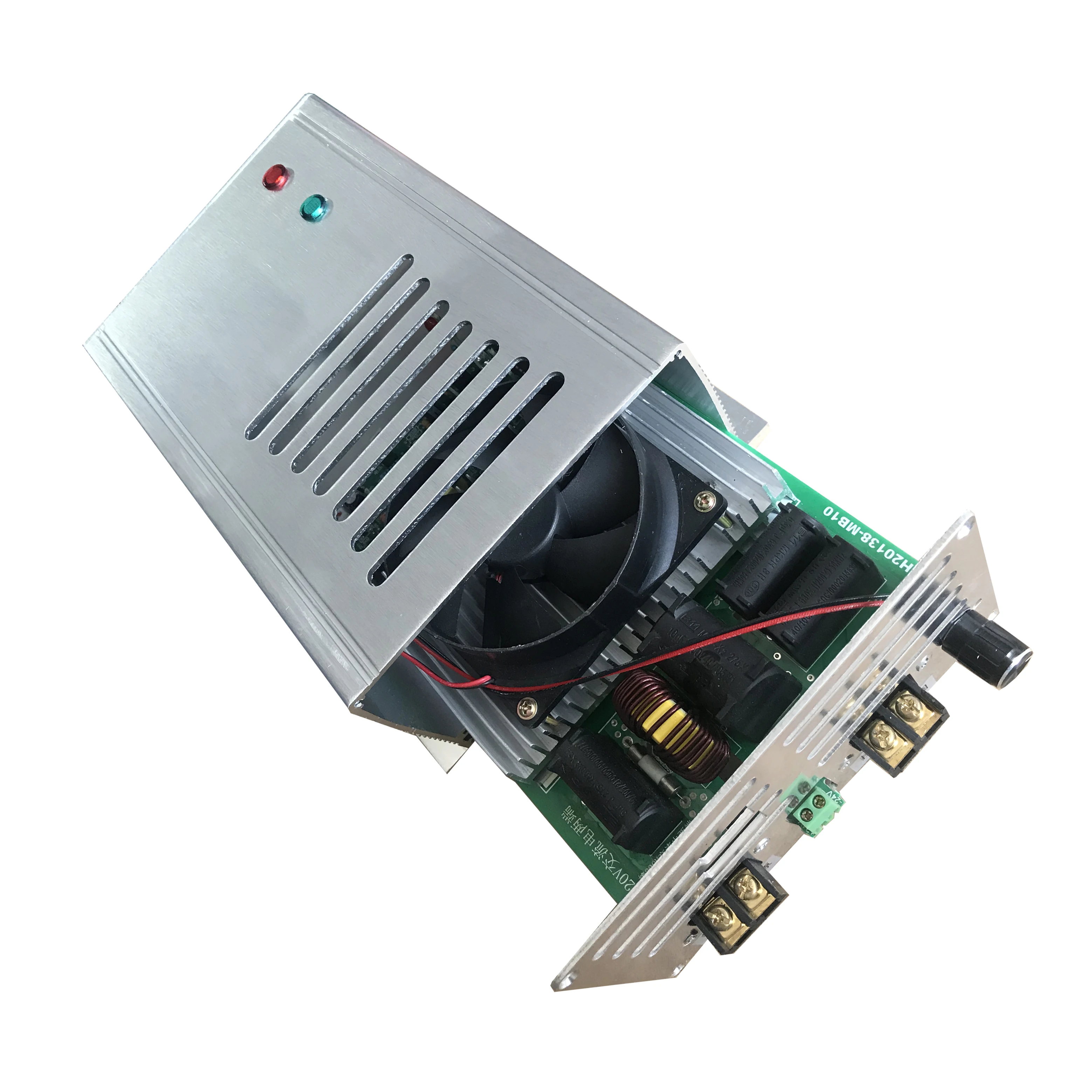

Основная плата управления должна быть установлена внутри корпуса, так как алюминиевый теплоотвод имеет высокое давление и используется большая токовая Электроника. Затем он подключается к нагревательным катушкам, питанию и термостату с помощью изоляционного провода. Это может предотвратить удар электрическим током даже при прикосновении к электрическим частям. Кроме того, так как плата будет генерировать тепло, Корпус должен быть разработан, чтобы быть легким для вентиляции и тепловыделения.

(2) Требования к катушкам

Так как мы предоставляем только контрольные платы, поэтому вам нужно добавить другие компоненты, такие как нагревательные катушки. Выбор катушек может варьироваться в зависимости от мощности. 6m2 Изоляция высокая термостойкость провода подходит для 2.5kw платы управления. Катушки, как правило, круглые с мощностью индуктивности 120 ± 10uh (измеряется BICTOR6243 индуктометром Victor При намотке катушки на цилиндр)

Примечание: длина круглых катушек обычно составляет 13 м. Круги могут варьироваться в зависимости от диаметра цилиндра.

(3) обмотка нагревательной катушки

Намотайте катушки в соответствии с конкретными требованиями пользователя. Убедитесь, что направление обмотки должно совпадать с параметром в одном цилиндре обозрения. Расстояние между каждой секцией рулонов должно быть больше 50 мм.

(4) Требования к расстоянию между нагревательными катушками и нагревательным металлом.

Расстояние от поверхности катушек до поверхности нагреваемого металла следует отрегулировать в соответствии с диаметром катушек. В случае платы управления мощностью 2,5 кВт требуется более широкий диаметр цилиндра, более короткое расстояние. Напротив, меньший диаметр цилиндра, требуется дополнительное расстояние. 16-22 мм наиболее подходит, потому что контроллер будет портиться, когда он слишком близко, вызывая тепло и даже повреждение IGBT, в то время как мощность может быть постепенно разрушена, когда она слишком далеко, вызвав сбой регулировки из-за цепи защиты от перенапряжения ..

(5) сборка 2,5 кВт электромагнитного нагрева плата управления

Контроллер может работать либо путем прямого включения питания, либо с помощью контроллера термостата.

A, прямое подключение к питанию: Подключите 220 В к проводу L и N платы управления через изолированный провод. Подключите столб свинцовых линий катушек к терминалу контроллера (убедитесь, что он прочно связался). Эта плата работает при включении питания.

B, с помощью термостата контроллера: подключите блок питания 220 В к проводу L и N платы управления через изолированный провод. Подключите пост свинцовых линий катушек к терминалу контроллера (убедитесь, что он прочно связался). Аккуратно удалите черные микросхема с защитой от короткого замыкания линии на розетку, затем подключите один конец соединительной свинца (двухжильный шнур с вилкой 2-контактный разъем на каждом конце) К розетке мягкого переключателя, а другой конец-к двум контактам контроллера therrmostat. Тестируем станки.
