1. Введение

D613002 представляет собой DC Дозирующее устройство, в котором используются шунта выборки. Поддержка nb-iot коммуникации, который может осуществить удаленное чтение данных и читать нисходящий канал устройства данных через RS485 и загрузить его к системе платформа как концентратор. Направляющая шина типа установки имеет характеристики хорошей надежностью, маленький размер, красивый внешний вид и удобная установка.



2.Технический обзор

2,1Функция

Nb-iot связи: 376,1 протокол, реализовать удаленной связи, низкое энергопотребление и сильная проникающая способность

 RS485 коммуникации: используется для настройки параметров и чтение Сопутствующее оборудование

 DC замер: с помощью шунт для отбора проб, высокая точность измерения; Вы можете снять мерки питания постоянного тока, силу тока, напряжение

 Тариф: 4 Тариф8 периодов времени

 Функция будильника: переменный ток 220V обнаружения отключения питания и сигнализация в режиме реального времени перенапряжения, пониженного напряжения, защита от перегрузки по току, сигнализация, порог может быть установлен.

 Показателями события: само устройство сохраняет последние 20 записей в тех случаях, когда мощность Обнаружение ошибки, перенапряжения и пониженного напряжения и перегрузок по току происходит

 Дисплей: ЖК-дисплей питания постоянного тока, силу тока, напряжение, мощность, данных Дисплей колеса, вы также можете обратиться в страницу с помощью нажатия с вынесенной кнопкой

 Обновление прошивки: удаленное обновление через NB-IoT, локального обновления через RS485

 Подсветка: Нажмите и удерживайте листания страниц кнопку для включения подсветки, подсветка, что удобно для просмотра данных в тех случаях, когда свет недостаточен



2,2Технические параметры

Напряжение: DC40V~ 400V

• Сила тока: 100(200)

Точность: 1,0

Импульсный постоянный: 100Imp/кВтч метр

DПродуктов: С ЖК-дисплеем6+2

Потребляемая мощность: ≤ 8VA ≤ 0,4 W

TТемпература Диапазон: -20 ~ 70℃

Относительная влажность: ≤ 95%

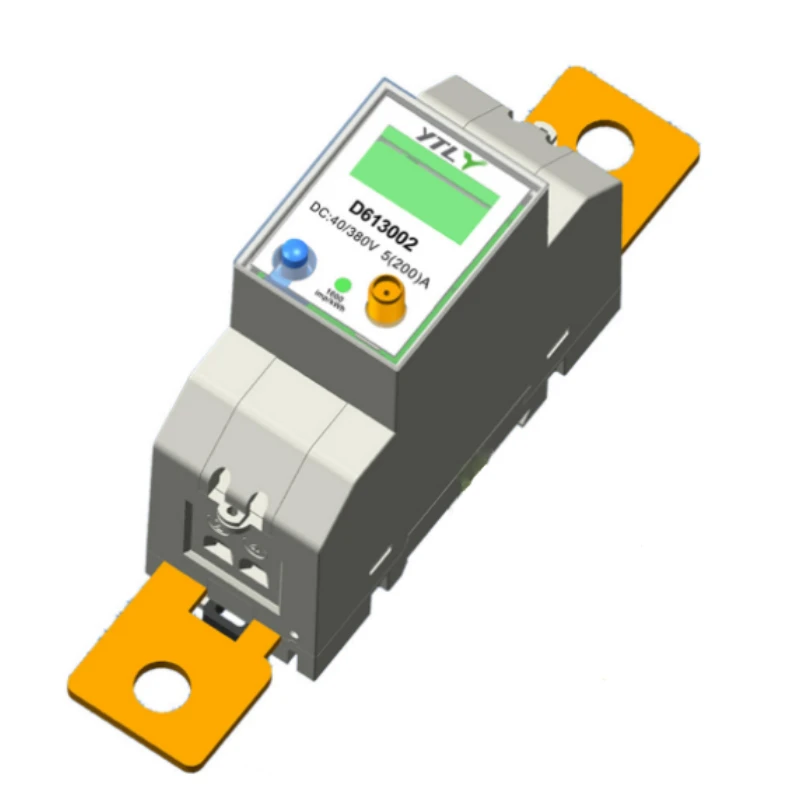

3.Описание продукта:





4.Диаграмма проводки





Примечание: 2, 4, терминал общения нужно всего лишь (dc-ac), в основном используется в качестве рабочее напряжение оборудования.

26-28 подключены к переменному току 220V Напряжение (L, N), используется для обнаружения отключения питания от сети.



5.Измерение





Длина 150 мм; Ширина 38 мм; Высота 80,5 мм
