Устройство для измерения постоянного тока

Описание и отзывы

Трекер стоимости

Характеристики

1. Введение

D613001 представляет собой DC Дозирующее устройство, в котором используются шунта выборки. Поддержка RS485 сообщения, общаться с концентратором через RS485 Загрузите данные к системе на платформе. Направляющая шина типа установки имеет характеристики хорошей надежностью, маленький размер, красивый внешний вид и удобная установка.



2.Технический обзор

2,1Функция

 RS485 коммуникации: используется для настройки параметров, Считывание данных; DTL645 протокол

 DC замер: с помощью шунт для отбора проб, высокая точность измерения; Вы можете снять мерки питания постоянного тока, силу тока, напряжение

Тариф: 4 ТарифS, 8 периодов времени

 Функция будильника: предохранитель от перенапряжения, перегрузки по току, сигнализация, порог может быть установлен.

 Показатель события: устройства Сохраняет последние 20 записей в тех случаях, когда есть функция защиты от перенапряжения или перегрузки по току происходит

 Дисплей: ЖК-дисплей с отображением питания постоянного тока, силу тока, напряжение, мощность, данных Дисплей колеса, вы также можете обратиться страниц нажатием внешняя кнопка

 Обновление прошивки: RS485 локального обновления

 Подсветка: Нажмите и удерживайте листания страниц кнопку для включения подсветки, подсветка, что удобно для просмотра данных в тех случаях, когда свет недостаточен



2,2Технические параметры

Напряжение: DC40V~ 400V

• Сила тока: 100(200)

Точность: 1,0

Импульсный постоянный: 100Imp/кВтч метр

DПродуктов: С ЖК-дисплеем6+2

Потребляемая мощность: ≤ 8VA ≤ 0,4 W

TТемпература Диапазон: -20 ~ 70℃

Относительная влажность: ≤ 95%

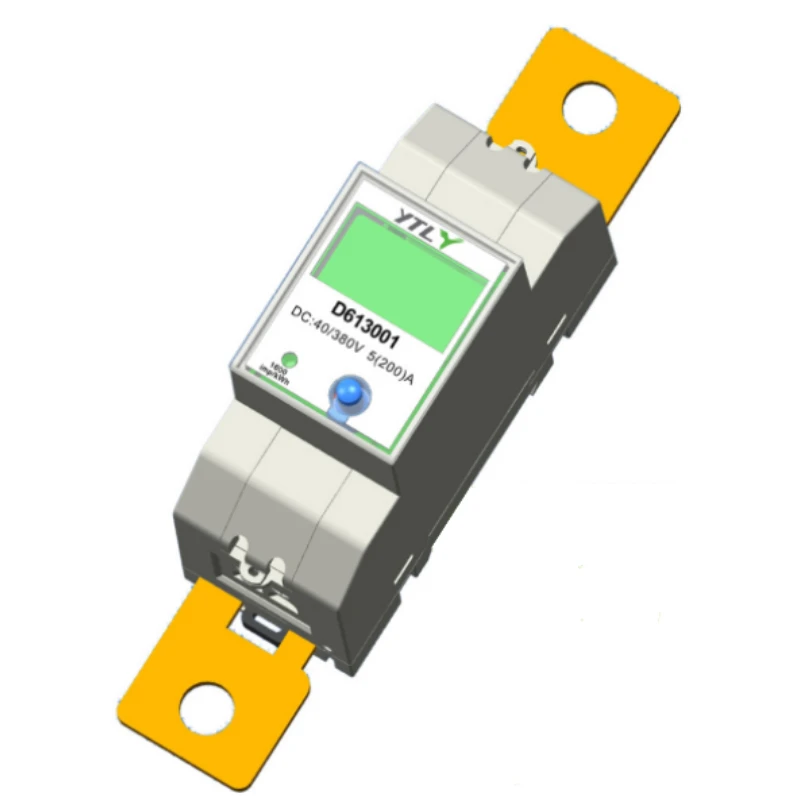

3.Описание продукта:





4.Диаграмма проводки







Примечание: 2, 4, терминал общения нужно всего лишь (dc-ac), в основном используется в качестве рабочее напряжение оборудования.



5.Измерение







Длина 150 мм; Ширина 38 мм; Высота 80,5 мм
